某项目PVCPE管材采购施工组织设计VIP免费

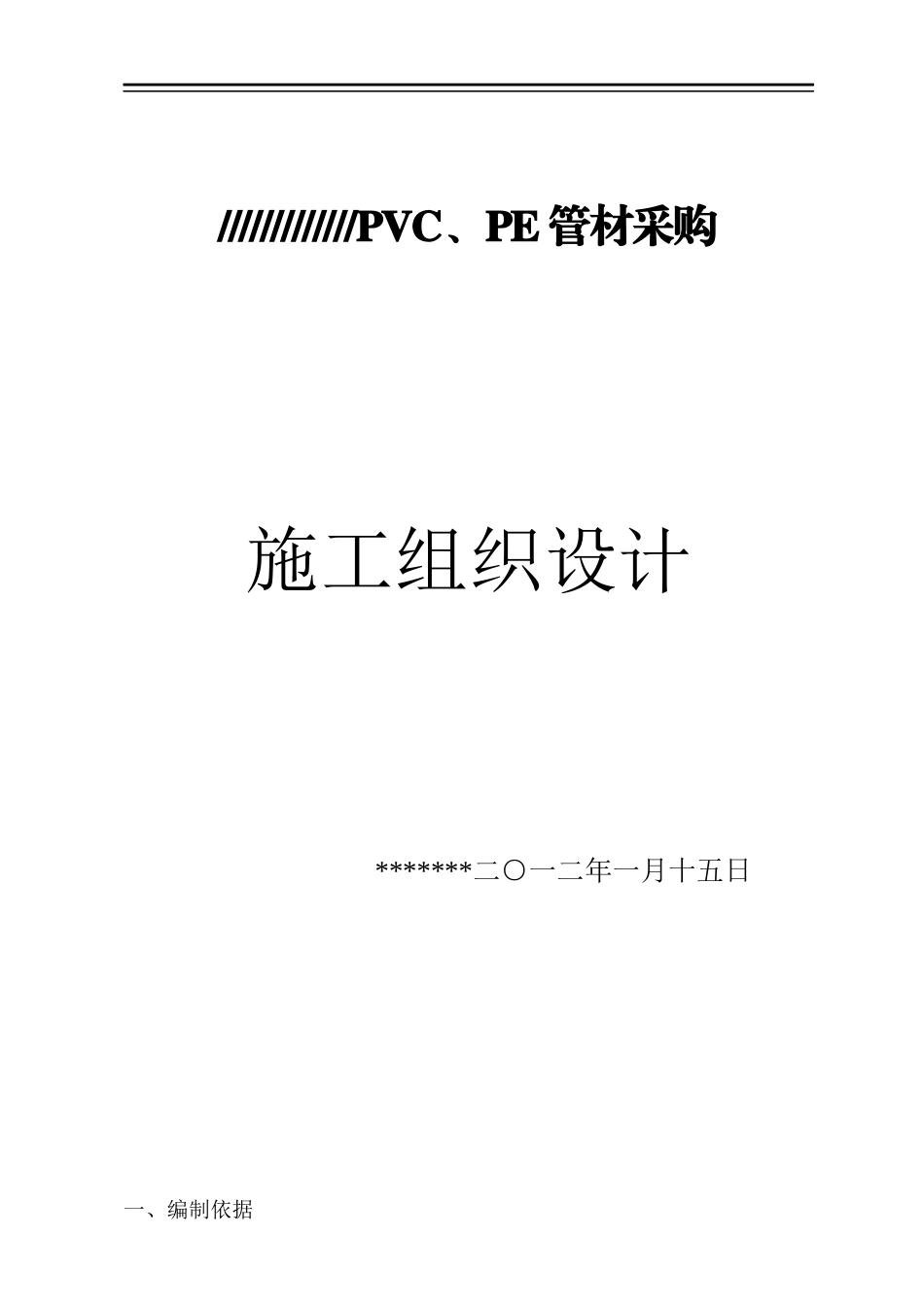

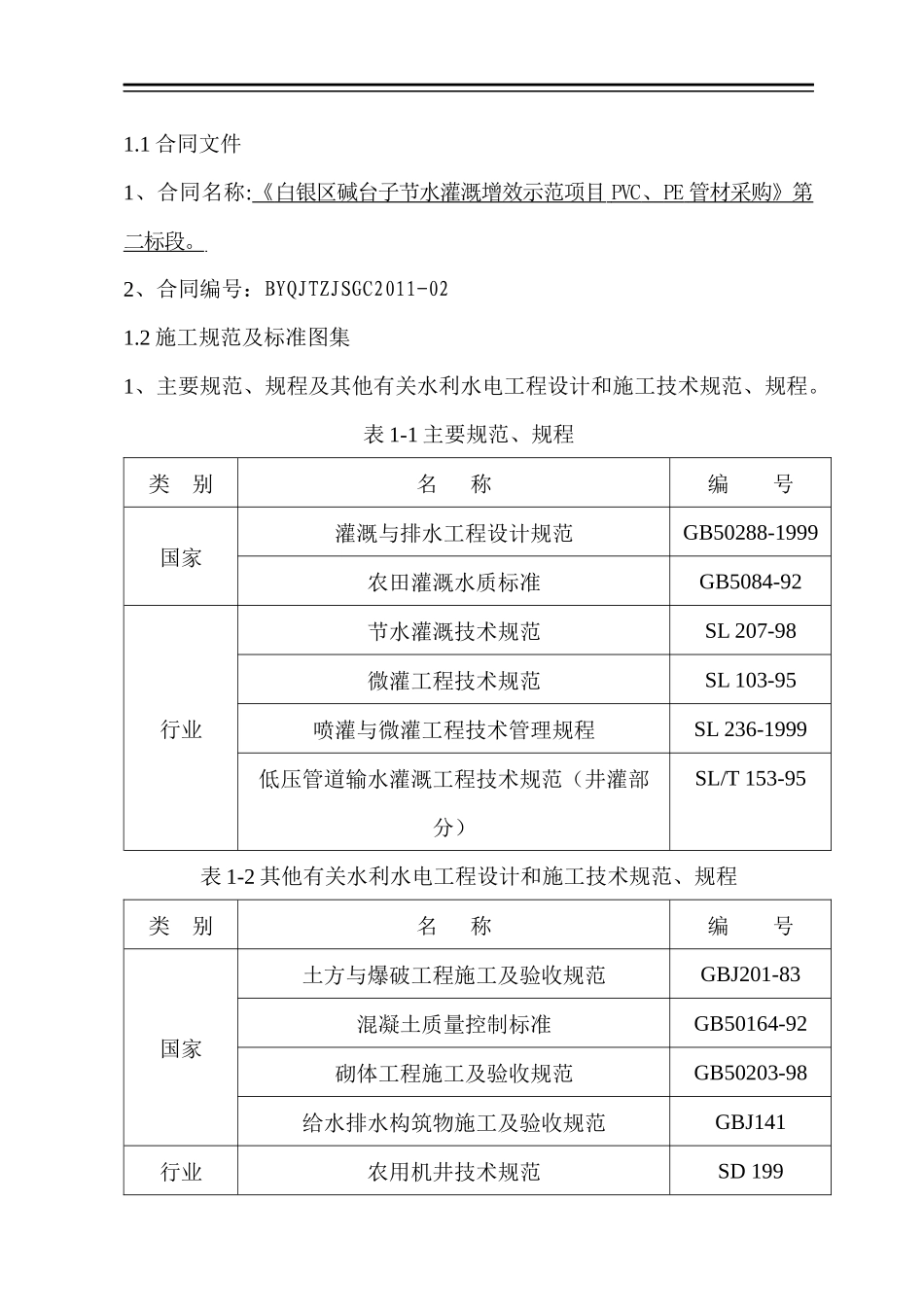

/////////////PVC、PE管材采购施工组织设计*******二○一二年一月十五日一、编制依据1.1合同文件1、合同名称:《白银区碱台子节水灌溉增效示范项目PVC、PE管材采购》第二标段。2、合同编号：BYQJTZJSGC2011-021.2施工规范及标准图集1、主要规范、规程及其他有关水利水电工程设计和施工技术规范、规程。表1-1主要规范、规程类别名称编号国家灌溉与排水工程设计规范GB50288-1999农田灌溉水质标准GB5084-92行业节水灌溉技术规范SL207-98微灌工程技术规范SL103-95喷灌与微灌工程技术管理规程SL236-1999低压管道输水灌溉工程技术规范（井灌部分）SL/T153-95表1-2其他有关水利水电工程设计和施工技术规范、规程类别名称编号国家土方与爆破工程施工及验收规范GBJ201-83混凝土质量控制标准GB50164-92砌体工程施工及验收规范GB50203-98给水排水构筑物施工及验收规范GBJ141行业农用机井技术规范SD1992、验收标准表1-3验收标准类别名称编号国家建筑工程质量评定标准GBJ301-88砌体工程施工及验收规范GB50203-98给水排水构筑物施工及验收规范GBJ141行业节水灌溉技术规范SL207-98水利水电建设工程验收规程SL233-19993、法规、规定《建筑法》《环保法》4、其他其他施工规范、规程、法规、工艺标准及同类型工程的施工资料。ISO9001《质量体系—生产、安装和服务的质量保证模式》和质量保证手册，程序文件。二、工程概况2.1工程关系合同名称：《《白银区碱台子节水灌溉增效示范项目PVC、PE管材采购》第二标段。发包单位：///////2.2工程规模及内容白银区碱台子节水灌溉增效示范项目位于武川乡红岘村，PVC管道13084m，PE管173644m，滴灌带166600m，8L补偿式滴头5.488万个，及管件。工程分布情况如下表：表2-1输水管网分布情况统计表实施地点名称数量武川乡红岘村PVC-U管材37650m武川乡红岘村PE管材13084m武川乡红岘村滴灌带166600m武川乡红岘村8L补偿式滴头5.488万个武川乡红岘村管件5.488万个2.3工程结构形式本工程为滴灌工程。输水管道主要是地埋UPVC管材、PE管材、管件、及滴头。2.4主要设备及材料做法1、地埋UPVC管网主要采用的设备为UPVC管材，拟采用承插橡胶圈连接，管件接口处采用UPVC粘结剂。2、地面配水系统地面配水系统主要为各种阀门及压力表与UPVC管材连接安装。2.5工程特点1、该工程在施工地点分布上，点多面广。2、每个管理房都是一个独立的灌溉系统，即就是有多个培训对象，施工过程中的技术培训工作相当重要，要保证农民用得懂，用得好，发挥工程效益。3、有效施工期短，施工期主要集中在农作物收割后以及灌溉的间隙期。三、施工方案与技术措施3.1滴灌工程施工流程图YNNY进入现场施工放线管道打压试验地面设备安装管沟回填管沟开挖PVC管铺设及安装给排水井及镇墩砌筑自检管件安装NYY3.2施工方法说明3.2.1土方开挖施工方法说明①工程总量安装地埋PVC管道、土方开挖回填、供水设备安装等。②施工方式该标段土方工程主要采用以人工开挖为主，配合整修边坡及底平的自检系统调试竣工资料交工验收、撤离现场缺陷修复期方式施工，整体要求管沟顺直、底平，拐弯处根据UPVC管件标准开挖成90度或135度角，方便管道安装。回填管沟土方与管道安装同步进行，要求原土全部回填踩实。③人工配备严格根据施工工期要求，配备相关施工人员。④施工程序及要求a.管沟土方开挖管沟开挖依照放线中心和设计沟底高程开挖，开挖沟口宽应100cm，底宽60cm，挖深上管线应低于冻土极限值深度，该工程要求开挖深度150cm。地形有较大变化处，如管材弯曲弯转时，管沟应尽可能平滑过渡，做到弯曲顺畅。沟底有不易清除的块石等坚硬物体或地基为岩石，半岩石或砾石时，应铲除至设计标高以下0.15~0.2m，然后铺上砂土整平。土方开挖时采用人工一次性开挖修整成型，土方就近堆放，以备回填，并留出管道安装空间，施工顺序合理。管沟开挖质量控制：（1）、严格按设计和规范要求组织施工，做好测量放线、计量等工作;（2）、开挖时预留一定保护层，严禁超挖，人工削坡成型；（3）、做好截水防水工作，防止地下水对开挖的影响；（4）、做好现场文明施工，保持现场正常有序的工作环境，发现问题及时处理。现场整理清理覆盖人工细挖...
