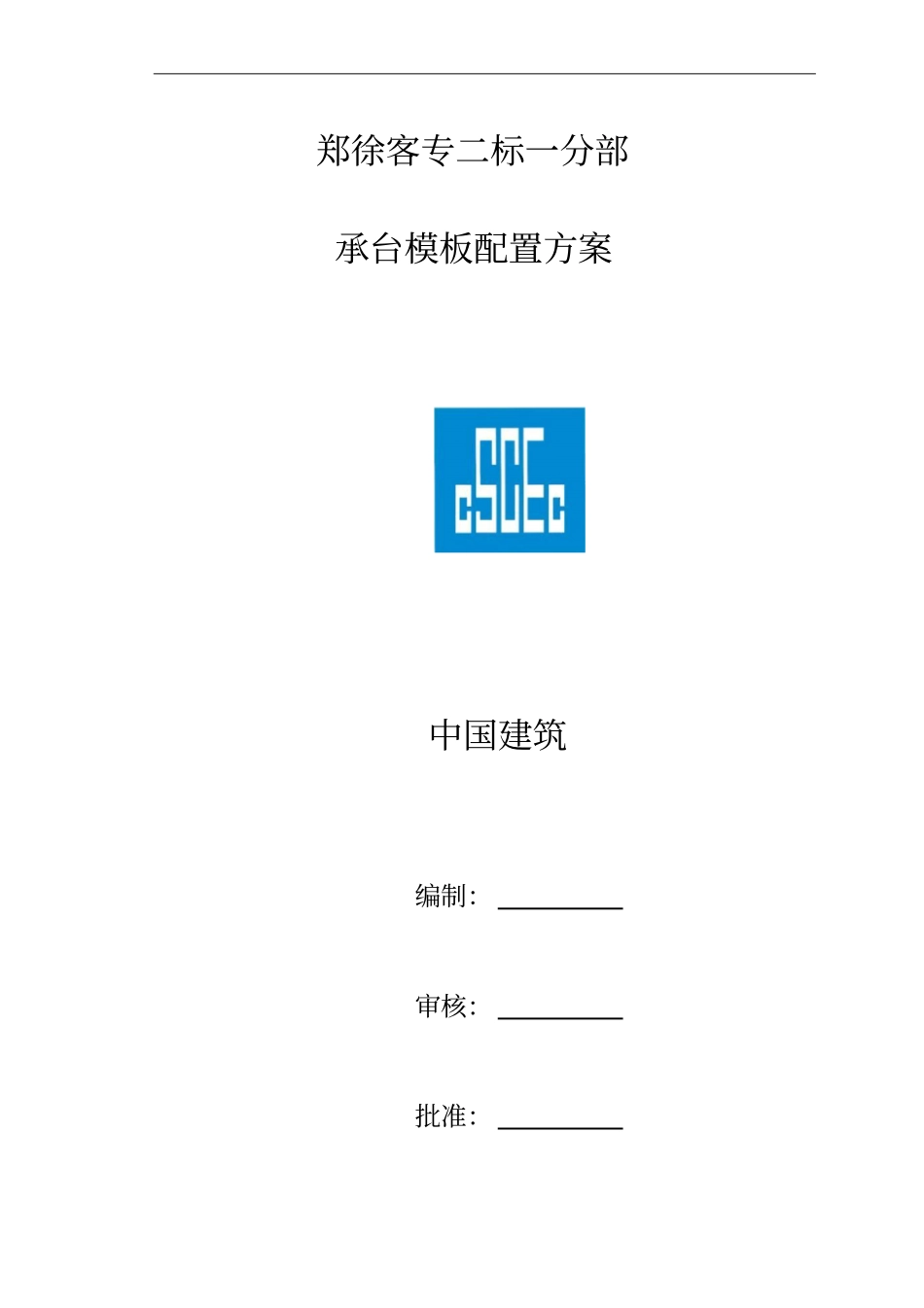

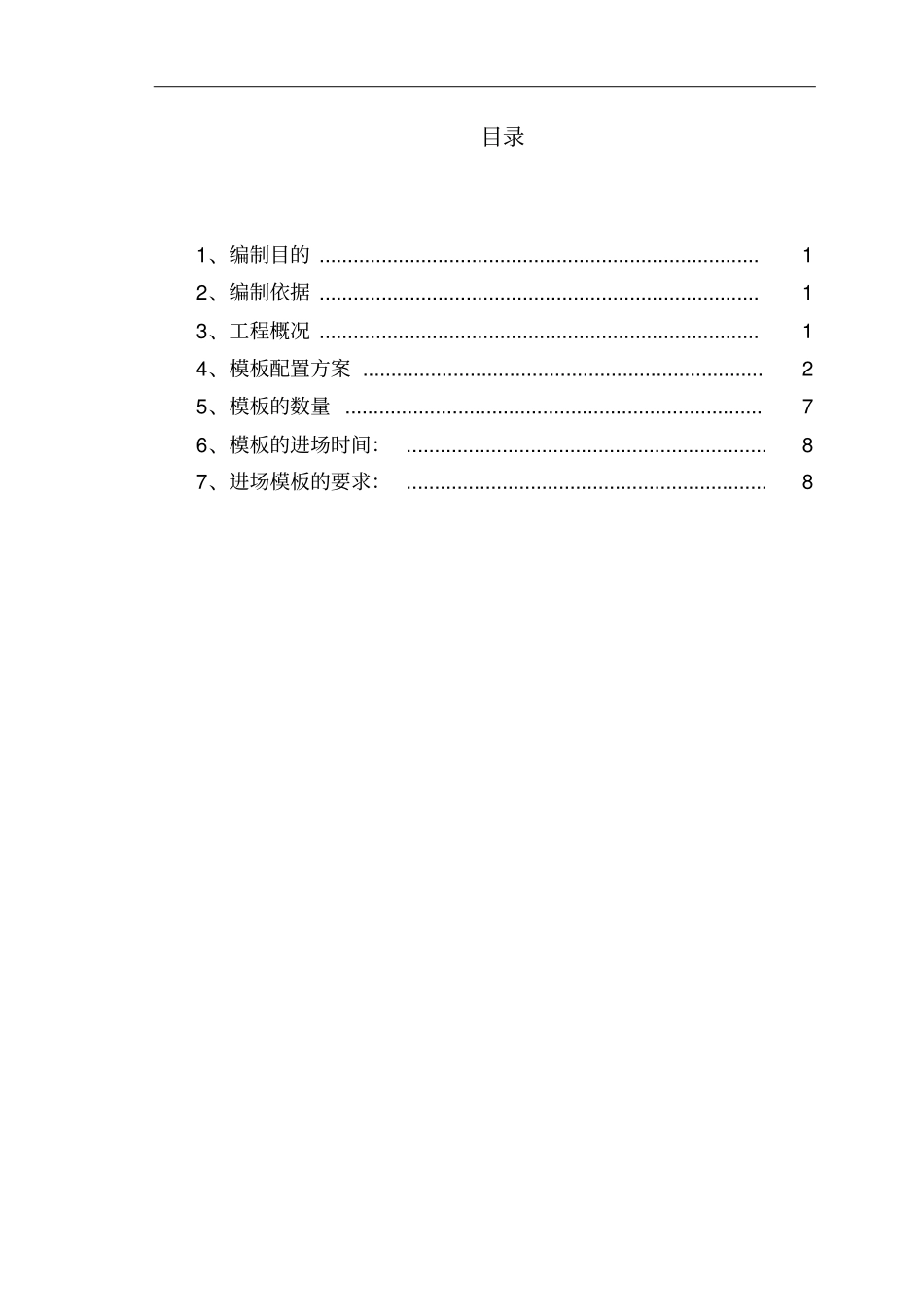

郑徐客专二标一分部承台模板配置方案中国建筑编制：审核：批准：中建股份郑徐客专二标项目经理部二O一三年三月十九日目录1、编制目的..............................................................................12、编制依据..............................................................................13、工程概况..............................................................................14、模板配置方案.......................................................................25、模板的数量..........................................................................76、模板的进场时间：................................................................87、进场模板的要求：................................................................8承台模板方案1、编制目的明确承台模板需求量，确定承台模板的规格型号，为承台施工做好准备，确保施工节点安排。2、编制依据2.1《郑徐客专施图（桥）-5》《郑徐客专施图（桥参）-2》2.2《组合钢模板技术规范》GB50214—2002.3指挥部编制的施工进度安排及桥梁专业工程施工进度衔接安排。3、工程概况郑汴特大桥DK26+196.570-DK38+796.405管段内桥梁总长12.6km，计380个承台，具体尺寸型号及数量见表3-1:表3-1本段承台型号尺寸及数量规格尺寸(m)数量(个)C110.08×5.1×2225C3、C1510.2×6.8×2.5119C210.08×5.6×2.228C410.2×7.5×2.52C812.3×8.6×32C1214.3×10.4×42C1418.8×13.6×4.524、模板配置方案分部承台施工时考虑桩基、承台、墩身独立施工，互不干扰，形成桩基、承台、墩身平行流水作业。4.1模板的套数4.1.1按一个承台的模板（1天）、混凝土浇筑（1天）及拆模（1天）整套流程共需3天的时间计算；4.1.2根据指挥部2013年施工计划安排，须要在2013年11月18日前完成所有下部结构工程，承台则需要在2013年10月30日前完成，我分部计划在2013年4月15日开始承台施工，这样每月平均须完成60个承台的施工。4.1.3综合每个承台一个流程所需要的时间、工期要求完成的数量、非施工因素干扰及施工队设置等原因，确定共需要承台模板6-10套，考虑到现场施工，首先安排连续梁承台施工，（不同类型的承台须要通过配节来达到设计要求的承台结构尺寸）。4.2模板基本节段与调整节段的配置4.2.1连续梁承台模板配置根据本管段段施工节点安排，首先施工连续梁662#～667#、575#～578#的承台。规格为C12：2个14.3m×10.4m×4m；C14：2个18.8m×13.6m×4.5m;C8:2个12.3m×8.6m×3m;C4:2个10.2m×7.5m×2.5m。本套模考虑到模板材料周转、节约和再加工利用，在保证尺寸的前提下首先做出如下配置：4.2.1.1C12、C14型（576#、577#、663#、664#）承台模板配置①模板高度H=4.5m②边模板配置计算表见表4.2-1表4.2-1边模板配置计算型号边模板配置计算C1214.3=2.3+6+3×2C1210.4=2.4+8C1418.8=2.4×2+8+6C1413.6=2.3×2+3×34.2.1.2C4、C8型（575#、578#、664#、665#）承台模板配置①模板高度H=3m②利用C12、C14承台边模的3m×4.5m（6块）③边模板配置计算表见表4.2-2表4.2-2边模板配置计算型号边模板配置计算C410.2=2.2+4.5×2C47.5=4.5+3C812.3=4.5×2+3.3C88.6=3.3×2+24.2.1.3综上所述故配置C4、C8、C12、C14（662#～667#、575#～578#）承台边模规格及需求量为：①模板高度H=4.5m:边模{2.3m（4块）+2.4m(4块)+8m(2块)+6m(2块)+3m(6块)}②模板高度H=3m：边模{3m(2块)+3.3m(6块)+2m(2块)+2.2（2块）}③总面积为：M=394.2m2。4.2.1.4连续梁承台模配节表见表4.2-3。表4.2-3连续梁中墩承台模板配置适用墩号承台尺寸数量模板配置a×b模板高度576#、577#18.8m×13.6m×4.5m2(2.4×2+8+6)×(2.3×2+3×3)高4.5m663#、664#14.3m×10.4m×4m2(2.3+6+3×2)×(2.4+8)高4.5m575#、578#12.3m×8.6m×3m2（4.5×2+3.3）×（3.3×2+2）高3m662#、665#10.2m×7.5m×2.5m2(2.2+4.5×2)×高3m(4.5+3)4.2.1.5第一套模板使用完成之后，可以改装为高2.5m,和2m高的两套承台模板利用在其它承台施工中。4.2.2剩余承台模板配置剩余承台规格C1、C2、C3、...
