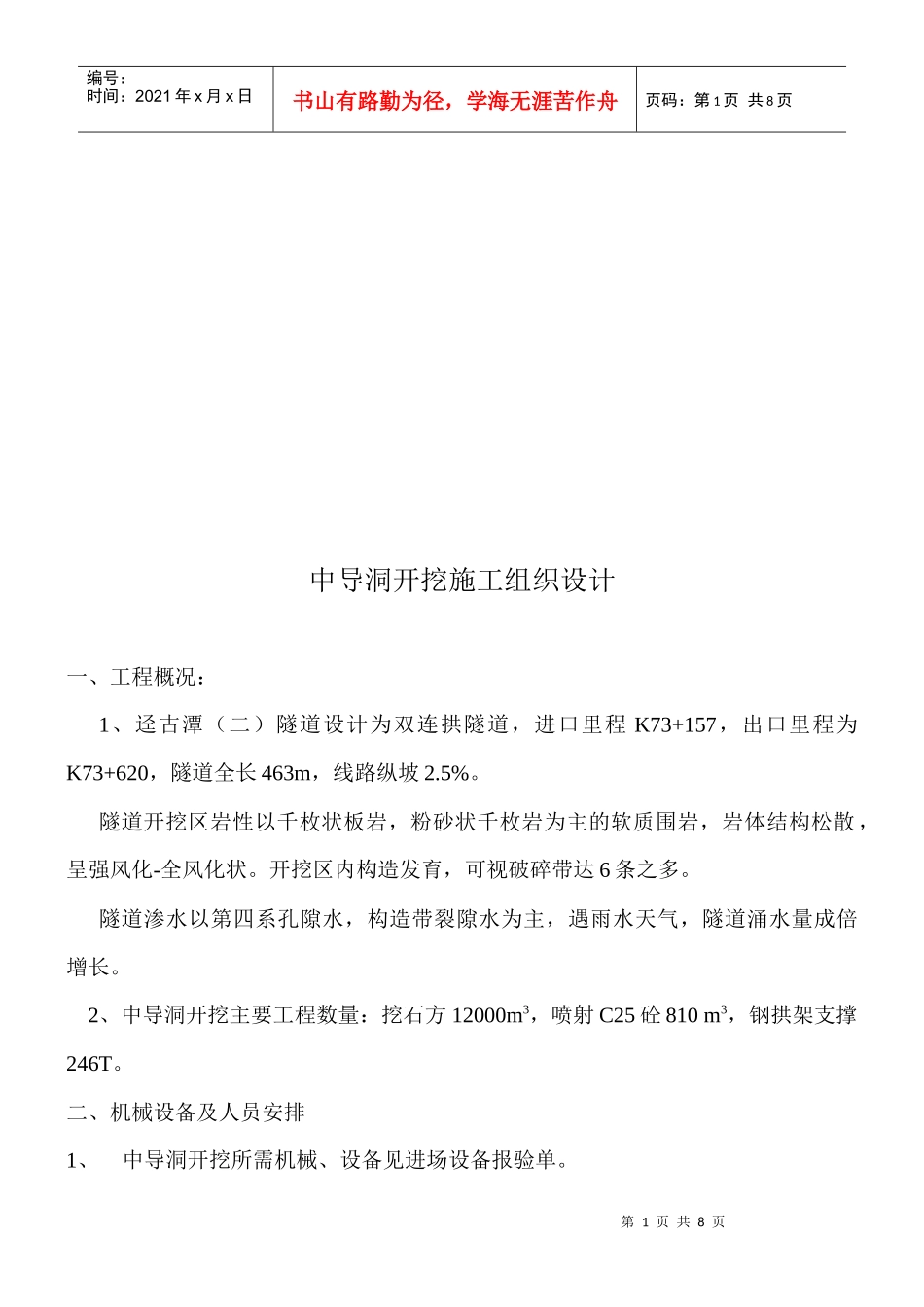

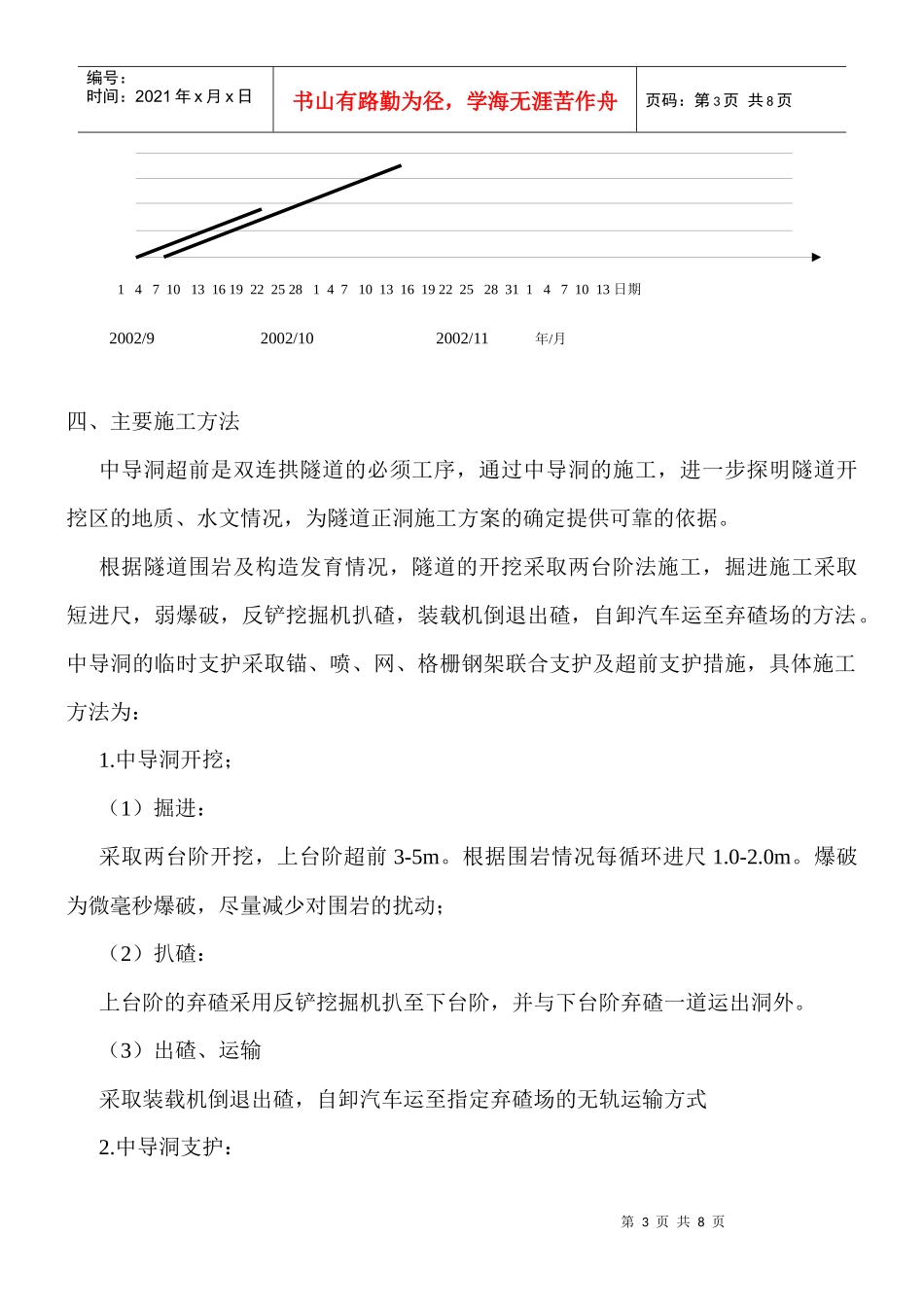

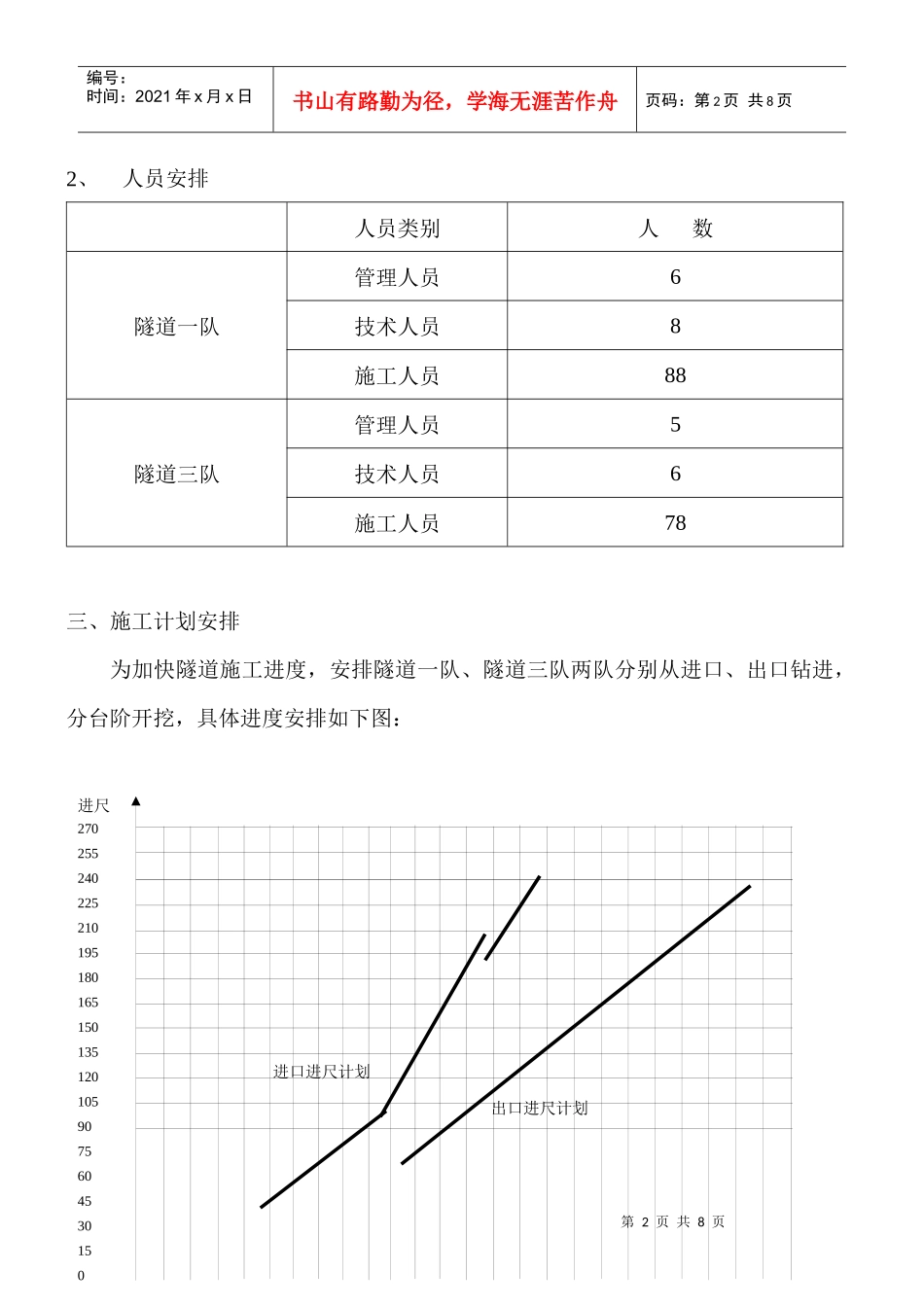

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页中导洞开挖施工组织设计一、工程概况：1、迳古潭（二）隧道设计为双连拱隧道，进口里程K73+157，出口里程为K73+620，隧道全长463m，线路纵坡2.5%。隧道开挖区岩性以千枚状板岩，粉砂状千枚岩为主的软质围岩，岩体结构松散，呈强风化-全风化状。开挖区内构造发育，可视破碎带达6条之多。隧道渗水以第四系孔隙水，构造带裂隙水为主，遇雨水天气，隧道涌水量成倍增长。2、中导洞开挖主要工程数量：挖石方12000m3，喷射C25砼810m3，钢拱架支撑246T。二、机械设备及人员安排1、中导洞开挖所需机械、设备见进场设备报验单。出口进尺计划第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2、人员安排人员类别人数隧道一队管理人员6技术人员8施工人员88隧道三队管理人员5技术人员6施工人员78三、施工计划安排为加快隧道施工进度，安排隧道一队、隧道三队两队分别从进口、出口钻进，分台阶开挖，具体进度安排如下图：安排进口进尺计划进尺2702552402252101951801651501351201059075604530150第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页四、主要施工方法中导洞超前是双连拱隧道的必须工序，通过中导洞的施工，进一步探明隧道开挖区的地质、水文情况，为隧道正洞施工方案的确定提供可靠的依据。根据隧道围岩及构造发育情况，隧道的开挖采取两台阶法施工，掘进施工采取短进尺，弱爆破，反铲挖掘机扒碴，装载机倒退出碴，自卸汽车运至弃碴场的方法。中导洞的临时支护采取锚、喷、网、格栅钢架联合支护及超前支护措施，具体施工方法为：1.中导洞开挖；（1）掘进：采取两台阶开挖，上台阶超前3-5m。根据围岩情况每循环进尺1.0-2.0m。爆破为微毫秒爆破，尽量减少对围岩的扰动；（2）扒碴：上台阶的弃碴采用反铲挖掘机扒至下台阶，并与下台阶弃碴一道运出洞外。（3）出碴、运输采取装载机倒退出碴，自卸汽车运至指定弃碴场的无轨运输方式2.中导洞支护：1471013161922252814710131619222528311471013日期2002/92002/102002/11年/月第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页因隧道围岩较为破碎，且严重风化，为保证施工安全，开挖后应及时封闭，具体施工措施为：（1）锚杆：采用φ22砂浆锚杆，锚杆单根长度3m，间距1×1m，梅花型布置，锚杆采用全长锚固，锚杆抗拔力不小于3.0T；（2）钢筋网：采用φ8钢筋网，网格间距20×20cm，钢筋网沿开挖面敷设，并与锚杆尾部焊接固定；（3）格栅钢架：I类围岩钢架1榀/0.8m、II类1榀/1.0m、III类围岩1榀/1.2m，格栅拱脚处不得超挖，应采取人工挖槽就位。格栅主筋与锚杆尾部焊接固定。格栅纵向联结筋采用φ22钢筋，环向间距1根/1.0m；（4）超前锚杆：采用φ22钢筋，外插角3-5°，间距30cm，单根长度3.5m，尾部与钢架焊接，平均每2m一环，每环20根；（5）喷砼：采用C25砼，喷砼厚度15cm，喷砼时应向下而上依次进行。五、质量保证措施：1.所有施工材料坚持先检后用，不合格的材料禁止用于工程施工；2.施工过程坚持“三检制”及监理检查合格的质量控制制度；3.洞内每10m设一组观测点，定期观察围岩、拱顶下沉、水平收敛情况，并将测量结果及时反馈给施工技术人员以便对中导洞支护参数、尺寸进行调整；4.密切观察掌子面围岩的变化情况，并及时调整隧道的支护参数。六、安全保证措施：1、项目部及施工队设专职安全员，工班设兼职安全员。安全管理人员对施工中存在的安全问题，随时可以做出整改乃至停工整顿的决定。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页2、建立、健全各项安全保证措施，规范每项施工工序的操作规程，特殊工种、特殊工序的施工做书面安全交底。3、加强岗前培训，增强施工人员的安全防护技能。4、加强安全宣传教育，增强施工人员安全意识。七、文明施工，加强环保1、文明施工在施工现场管理中，采取各种措施，按现代化施工的客观要求组织施工，使施工现场保持...
