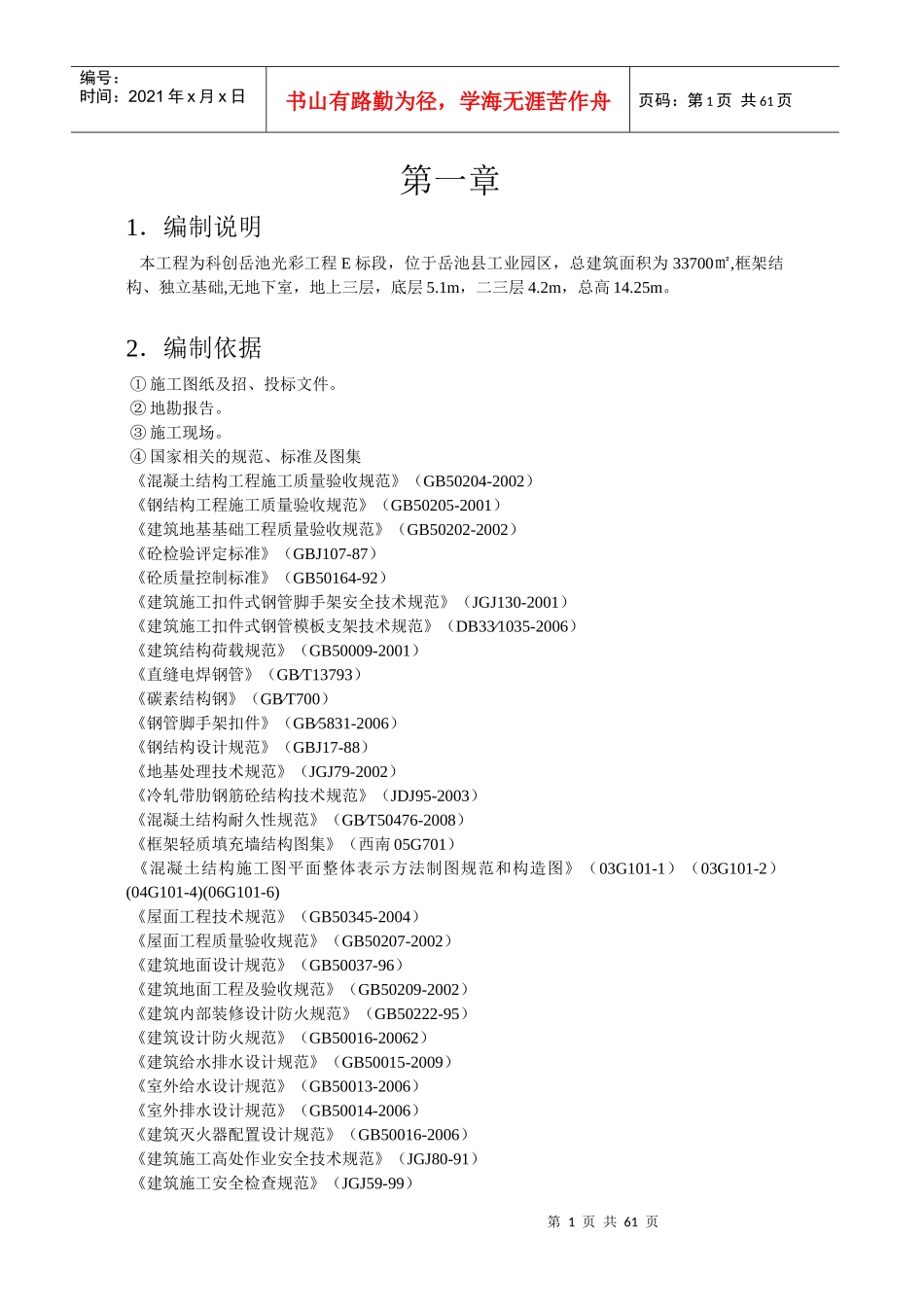

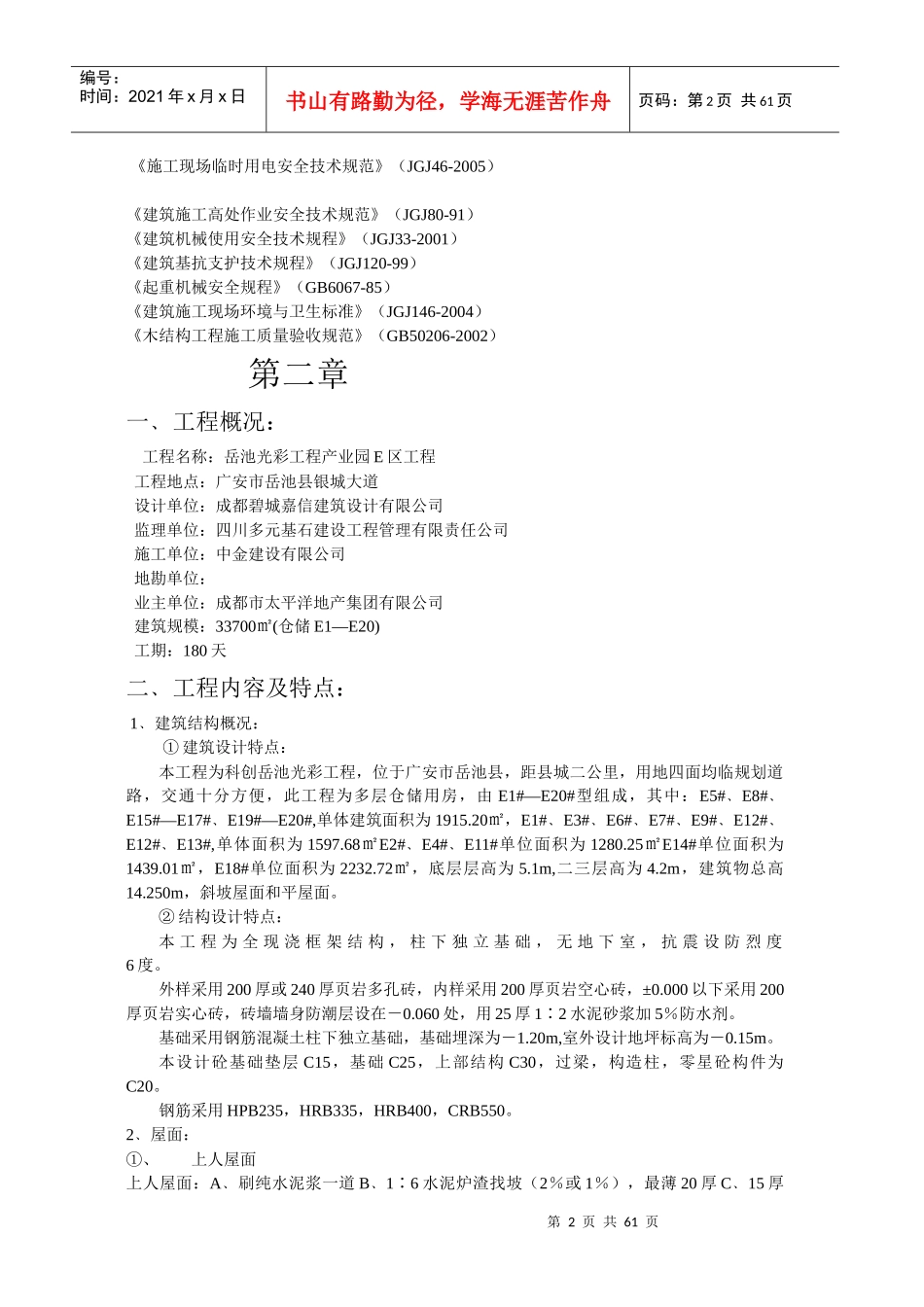

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页第一章1．编制说明本工程为科创岳池光彩工程E标段，位于岳池县工业园区，总建筑面积为33700㎡,框架结构、独立基础,无地下室，地上三层，底层5.1m，二三层4.2m，总高14.25m。2．编制依据①施工图纸及招、投标文件。②地勘报告。③施工现场。④国家相关的规范、标准及图集《混凝土结构工程施工质量验收规范》（GB50204-2002）《钢结构工程施工质量验收规范》（GB50205-2001）《建筑地基基础工程质量验收规范》（GB50202-2002）《砼检验评定标准》（GBJ107-87）《砼质量控制标准》（GB50164-92）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《建筑施工扣件式钢管模板支架技术规范》（DB33∕1035-2006）《建筑结构荷载规范》（GB50009-2001）《直缝电焊钢管》（GB∕T13793）《碳素结构钢》（GB∕T700）《钢管脚手架扣件》（GB∕5831-2006）《钢结构设计规范》（GBJ17-88）《地基处理技术规范》（JGJ79-2002）《冷轧带肋钢筋砼结构技术规范》（JDJ95-2003）《混凝土结构耐久性规范》（GB∕T50476-2008）《框架轻质填充墙结构图集》（西南05G701）《混凝土结构施工图平面整体表示方法制图规范和构造图》（03G101-1）（03G101-2）(04G101-4)(06G101-6)《屋面工程技术规范》（GB50345-2004）《屋面工程质量验收规范》（GB50207-2002）《建筑地面设计规范》（GB50037-96）《建筑地面工程及验收规范》（GB50209-2002）《建筑内部装修设计防火规范》（GB50222-95）《建筑设计防火规范》（GB50016-20062）《建筑给水排水设计规范》（GB50015-2009）《室外给水设计规范》（GB50013-2006）《室外排水设计规范》（GB50014-2006）《建筑灭火器配置设计规范》（GB50016-2006）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑施工安全检查规范》（JGJ59-99）第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑机械使用安全技术规程》（JGJ33-2001）《建筑基抗支护技术规程》（JGJ120-99）《起重机械安全规程》（GB6067-85）《建筑施工现场环境与卫生标准》（JGJ146-2004）《木结构工程施工质量验收规范》（GB50206-2002）第二章一﹑工程概况：工程名称：岳池光彩工程产业园E区工程工程地点：广安市岳池县银城大道设计单位：成都碧城嘉信建筑设计有限公司监理单位：四川多元基石建设工程管理有限责任公司施工单位：中金建设有限公司地勘单位：业主单位：成都市太平洋地产集团有限公司建筑规模：33700㎡(仓储E1―E20)工期：180天二﹑工程内容及特点：1﹑建筑结构概况：①建筑设计特点：本工程为科创岳池光彩工程，位于广安市岳池县，距县城二公里，用地四面均临规划道路，交通十分方便，此工程为多层仓储用房，由E1#―E20#型组成，其中：E5#E8#﹑﹑E15#―E17#E19#―E20#,﹑单体建筑面积为1915.20㎡，E1#E3#E6#E7#E9#E12#﹑﹑﹑﹑﹑﹑E12#E13#,﹑单体面积为1597.68㎡E2#E4#E11#﹑﹑单位面积为1280.25㎡E14#单位面积为1439.01㎡，E18#单位面积为2232.72㎡，底层层高为5.1m,二三层高为4.2m，建筑物总高14.250m，斜坡屋面和平屋面。②结构设计特点：本工程为全现浇框架结构，柱下独立基础，无地下室，抗震设防烈度6度。外样采用200厚或240厚页岩多孔砖，内样采用200厚页岩空心砖，±0.000以下采用200厚页岩实心砖，砖墙墙身防潮层设在－0.060处，用25厚12∶水泥砂浆加5％防水剂。基础采用钢筋混凝土柱下独立基础，基础埋深为－1.20m,室外设计地坪标高为－0.15m。本设计砼基础垫层C15，基础C25，上部结构C30，过梁，构造柱，零星砼构件为C20。钢筋采用HPB235，HRB335，HRB400，CRB550。2﹑屋面：①、上人屋面上人屋面：A﹑刷纯水泥浆一道B16﹑∶水泥炉渣找坡（2％或1％），最薄20厚C15﹑厚第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页13∶水泥浆找平D﹑耍冷底子油，热沥青二遍（石油沥青）E4﹑...
