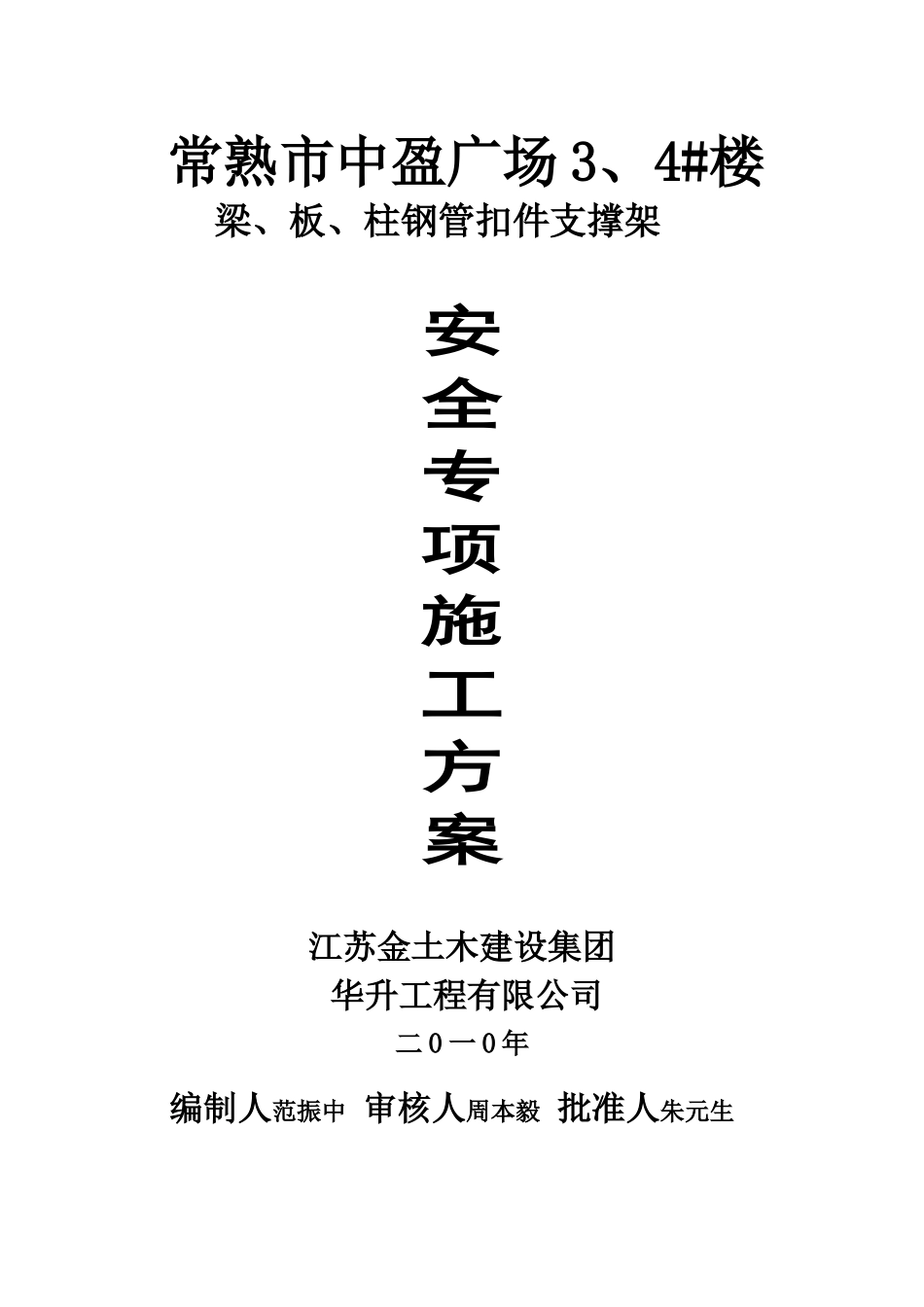

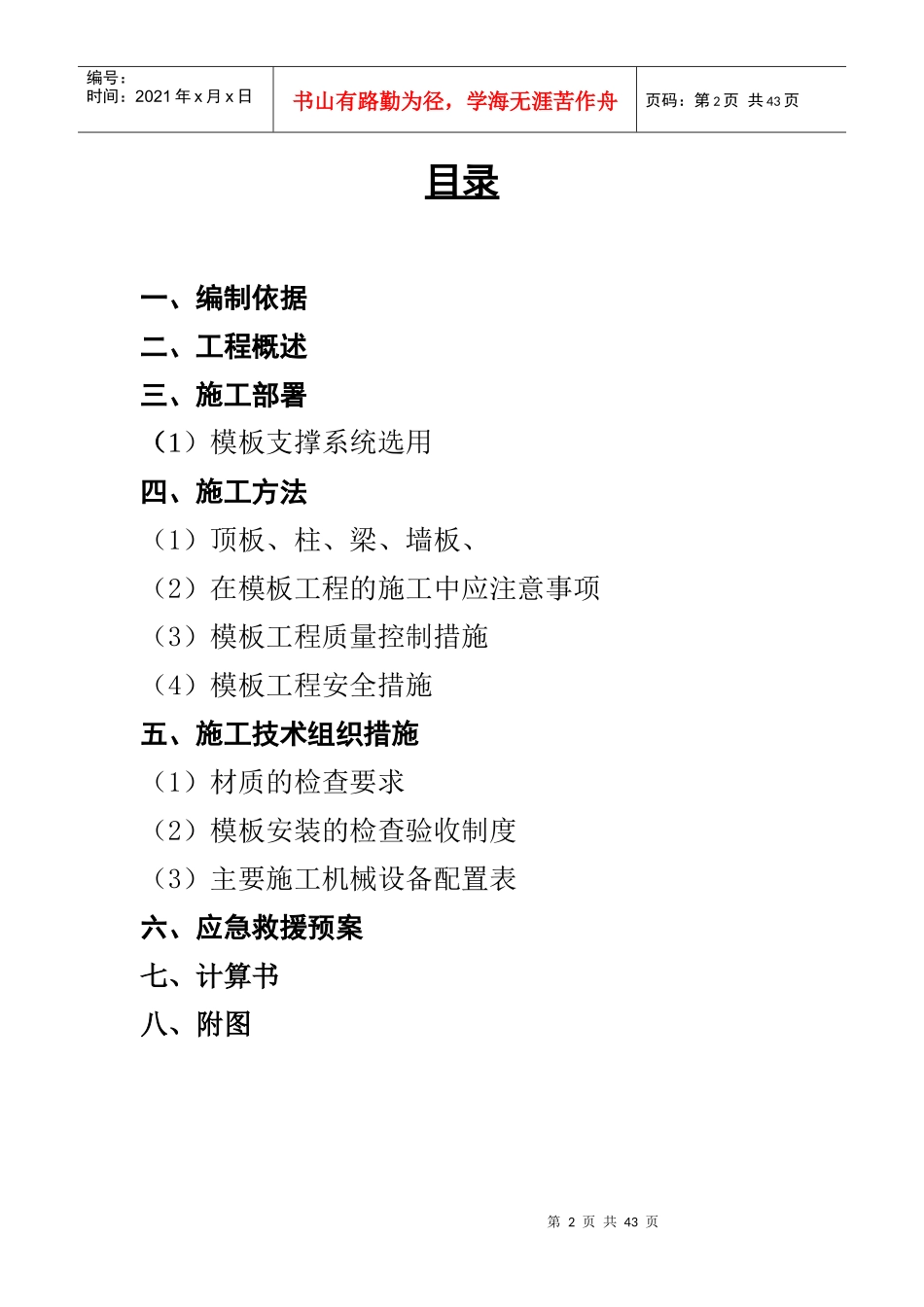

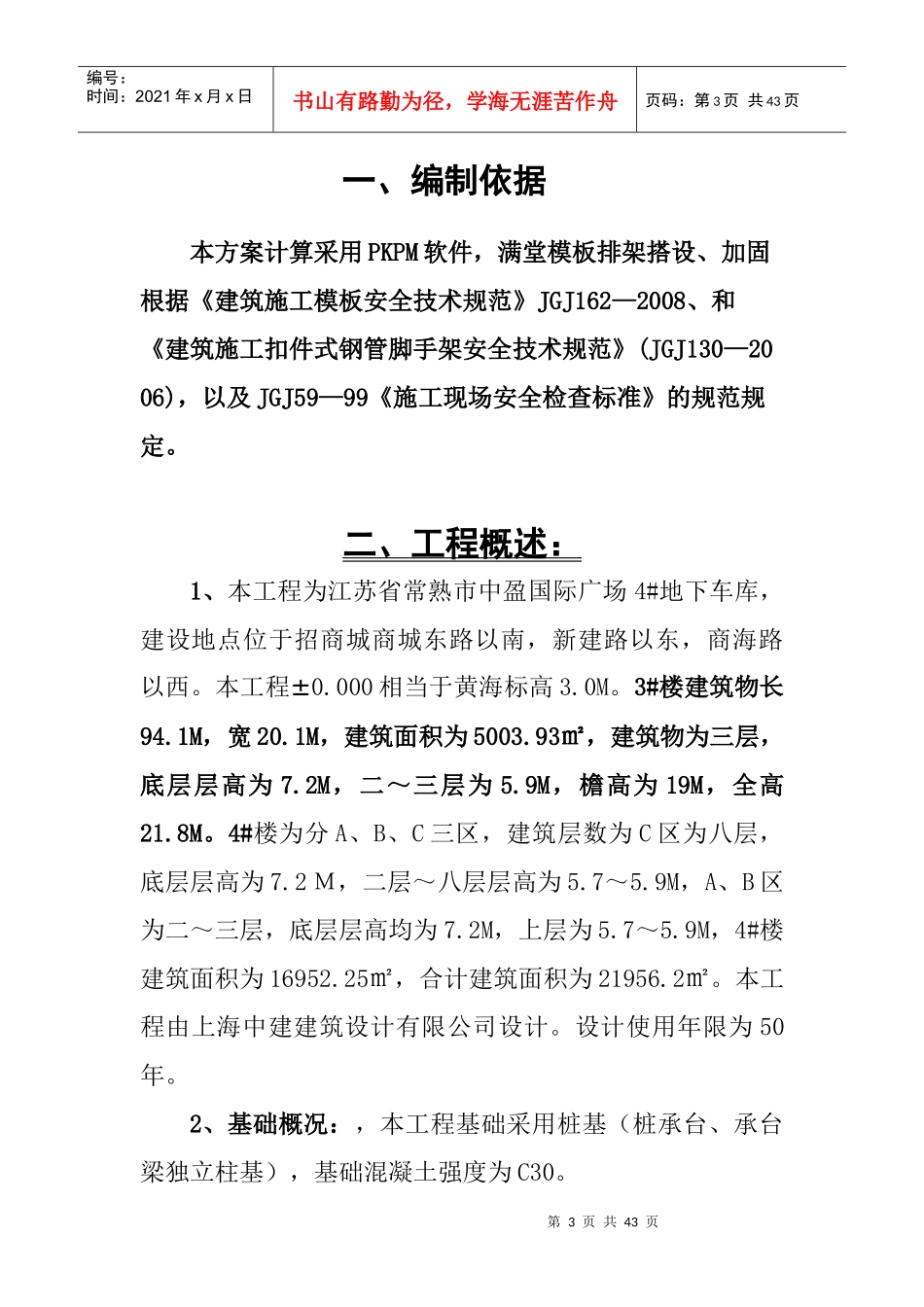

常熟市中盈广场3、4#楼梁、板、柱钢管扣件支撑架安全专项施工方案江苏金土木建设集团华升工程有限公司二0一0年编制人范振中审核人周本毅批准人朱元生第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页目录一、编制依据二、工程概述三、施工部署（1）模板支撑系统选用四、施工方法（1）顶板、柱、梁、墙板、（2）在模板工程的施工中应注意事项（3）模板工程质量控制措施（4）模板工程安全措施五、施工技术组织措施（1）材质的检查要求（2）模板安装的检查验收制度（3）主要施工机械设备配置表六、应急救援预案七、计算书八、附图第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页一、编制依据本方案计算采用PKPM软件，满堂模板排架搭设、加固根据《建筑施工模板安全技术规范》JGJ162—2008、和《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2006)，以及JGJ59—99《施工现场安全检查标准》的规范规定。二、工程概述：1、本工程为江苏省常熟市中盈国际广场4#地下车库，建设地点位于招商城商城东路以南，新建路以东，商海路以西。本工程±0.000相当于黄海标高3.0M。3#楼建筑物长94.1M，宽20.1M，建筑面积为5003.93㎡，建筑物为三层，底层层高为7.2M，二～三层为5.9M，檐高为19M，全高21.8M。4#楼为分A、B、C三区，建筑层数为C区为八层，底层层高为7.2Ｍ，二层～八层层高为5.7～5.9M，A、B区为二～三层，底层层高均为7.2M，上层为5.7～5.9M，4#楼建筑面积为16952.25㎡，合计建筑面积为21956.2㎡。本工程由上海中建建筑设计有限公司设计。设计使用年限为50年。2、基础概况：，本工程基础采用桩基（桩承台、承台梁独立柱基），基础混凝土强度为C30。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页3、3#、4#楼部份结构混凝土板、梁、柱、及剪力墙概况：1）、板：3#、4#楼现浇板厚度为120MM。2）、梁：梁规格分别为建筑物外围梁《400*800MM》、室内梁规格为400*800MM、250*700MM、250*600MM、300*550MM、200*400MM、等。3）、柱规格如下：500*600MM、600*600MM、1200*600MM、600*700MM、500*700MM、等。4）、3#楼混凝土剪力墙墙板厚度为200MM。5）、地下车库梁最大跨度为8.0M，3#、4#楼楼面砼强度为C30。4、本方案针对砼梁断面大于0.3M²，和现浇板排架支撑高度大于6M编制模板支撑安全专项方案，支撑排架采用扣件、钢管排架支撑系统，梁、板底扣件均采用双扣件，地下车库排架钢管立杆支撑在顶板250MM砼地坪上，钢管立杆底部垫200~300MM宽，厚度50MM木板（见地现浇板立杆布置平面图）三、施工部署1、根据本工程情况，所用模板均采用18MM厚复合胶合第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页板模板，横楞采用50*100MM木方，钢管采用直径为Ф48MM、壁厚2.8MM的钢管，扣件采用不低于1.1KG以上的优质扣件，伞形卡必须使用铸铁制品，模板支撑体系采用扣件、钢管、排架支撑系统。满堂排架搭设、支撑、加固必须满足《JGJ162—2008》的规范规定。四、施工方法<1>、现浇板、柱、梁、墙板施工方法（1）、现浇板：1、3#、4#楼现浇板厚度为120MM，建筑物底层支模高度为7.2M，本方案考虑到地下车库顶板砼厚度较厚排架支撑较高，故对排架立杆支撑系统加密布置，经计算（计算书附后），搭设满堂钢管排架，现浇板立杆纵向最大间距为950mm，横向最大间距为950mm。（实际立杆间距见泵房支撑立杆平面布置图、和梁板排架支撑立面图）。2、在满堂排架钢管立杆200MM处设一道扫地杆，以上每隔1800MM设一道水平拉杆，纵横布置，满堂模板支架立杆，应在3#、4#楼外墙内侧周圈满堂排架共享空间模板支架立杆处，以及每大梁侧排架立杆处设置一道由上而下的竖向连续式剪刀撑，其宽度为4~5M，以及每隔5根立杆为第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页一道，剪刀撑杆件的底端与地面顶紧，夹角在45˚~60˚度之间，同时在排架搭设过程中，应本工程层高较高，必须在排...
