水电站施工组织设计(doc 142页)VIP专享VIP免费

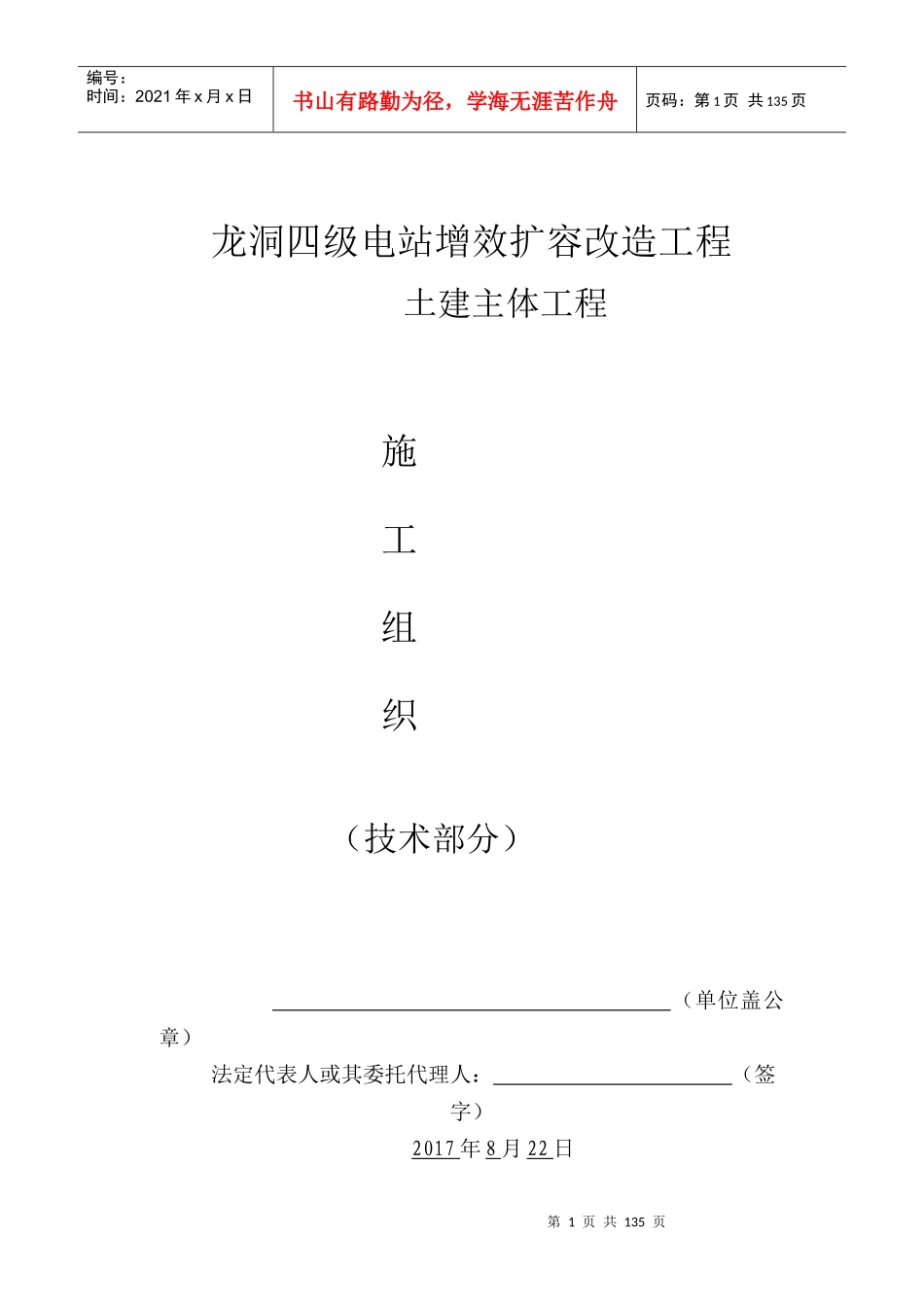

第1页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共135页龙洞四级电站增效扩容改造工程土建主体工程施工组织（技术部分）（单位盖公章）法定代表人或其委托代理人：（签字）2017年8月22日第2页共135页第1页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共135页目录一、编制总说明1.1工程概况1.2工程目标1.3本工程重、难点分析及对策二、总体施工组织布置及规划2.1编制依据2.2现场组织机构及职责2.3施工总体平面布置三、主要施工技术方案和施工方法3.1施工准备3.2土建施工方案3.3安装工程3.4装饰工程施工方案3.5钢结构工程施工方案四、施工质量保证措施和材料保证措施4.1质量管理目标4.2质量管理网络4.3施工质量控制手段及方法4.4材料质量保证措施4.5针对性质量保证措施4.6特殊季节施工质量保证措施五、安全文明施工及保证措施5.1工程安全保证措施5.2文明保证措施六、投入施工的主要设备和劳动力配置情况第3页共135页第2页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共135页6.1投入施工机械设备配置6.2主要劳动力使用计划表、用工计划表6.3机械设备及劳动力备用方案七、创精品工程、实现达标投产的主要措施7.1施工进度计划表7.2进度计划保证措施八、施工现场平面布置图8.1布置原则8.2施工现场总平面布置8.3施工现场水、电布置8.4施工现场平面布置图九、工程总承包管理、施工配合的措施9.1项目组织机构9.2项目管理及控制十、环境保护措施、防治施工噪声污染措施10.1环境保护目标10.2环境保护管理体系10.3环境保护的主要措施10.4水土保持的主要措施十一、地下管线及其他地上地下设施的保护加固措施11.1调查分析11.2保护措施11.3地下管线及地上地下设施的加固措施十二、售后服务方案12.1售后服务宗旨第4页共135页第3页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共135页12.2保修服务12.3培训计划12.4系统维护12.5系统维护保养12.6备品备件附：施工现场总平面布置图施工进度计划表一、编制总说明1.1工程概况第5页共135页第4页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共135页1.1.1工程简况龙洞河是长头河上游左岸一级支流，属乌江二级支流。发源于重庆市武隆县黄莺乡笋子坪的老龙洞（溶洞水出口），向南流经坪上、桃子园、石桥、在鹰嘴岩纳蔡家沟后流经双河口、玉新大房，于丁家湾汇入长头河。全长7.77km，天然落差829m（▽278~1107▽），河床平均比降107.15‰，全流域面积42.81km2，属山区型溪沟。龙洞地下泉水出流十分稳定，是长头河流域的发源地之一。重庆市庆隆水电开发有限公司在龙洞河流域下辖四个梯级电站，分别为龙洞一级电站（2*400kw）、龙洞二级电站（2*500kw）、龙洞三级电站（125kw）、龙洞四级电站（250kw）。龙洞河四个梯级电站全部于2000年之前投产，且此次四个梯级电站电站均列入“十三五”河流农村水电增效扩容改造水电站。龙洞四级电站位于黄莺乡群力村一社东虹桥，引用龙洞河右岸一级支流——蔡家沟水发电，由武隆县巷口镇政府建设投资，于于1995年4月动工，1998年7月年投产，四级站引水渠总长1000m，改造前设计引用流量0.53m3/s，设计水头75m；装机1台，容量250KW。为无调节引水式电站。本次改造后设计引用流量1.1m3/s，设计水头75m，装机630KW。运行方式为“无人值班，少人值守”。龙洞四级站工程，总工期为5个月。引水工程（包括干渠、支渠等）、前池、四级电站主、副厂房、压力管道支墩、尾水渠、生态改造工程、主料场、渣场和临时便道等。主体工程工期自2017年9月至2017年2月底，工期5个月。1.1.2应完成的主体工程项目和工作内容①四级站引水系统：包括土石方开挖及回填、石方洞挖、固结灌浆、回填灌浆、混凝土浇筑、混凝土喷护、砌体砌筑、止水设施、第6页共135页第5页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共135页钢筋(锚杆、钢管)制安等项目。②四级站厂房工程:包括主厂房、副厂房、尾水渠、主变场、进厂道路等的土方明挖、石方明挖、地基处理、混凝土...
