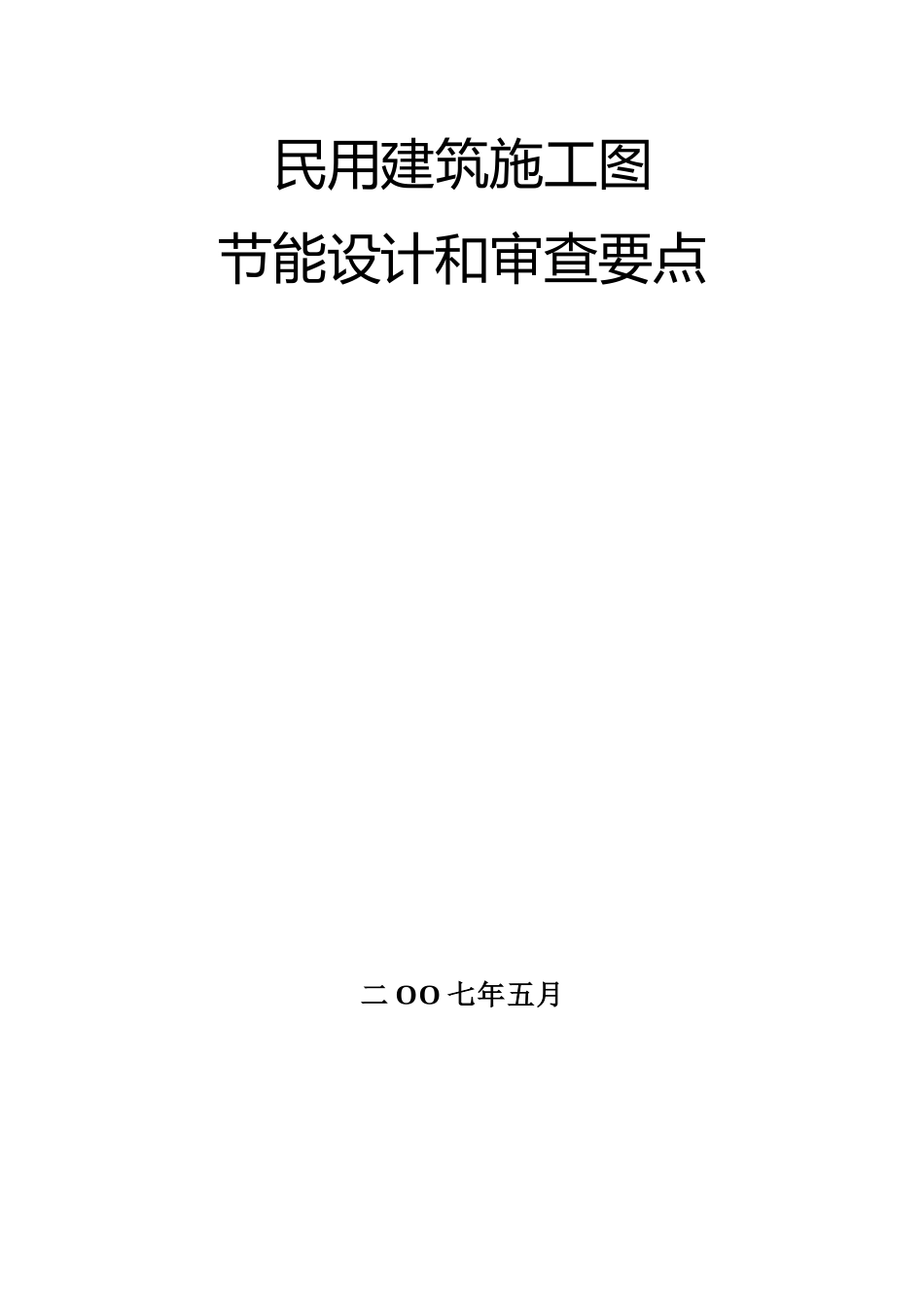

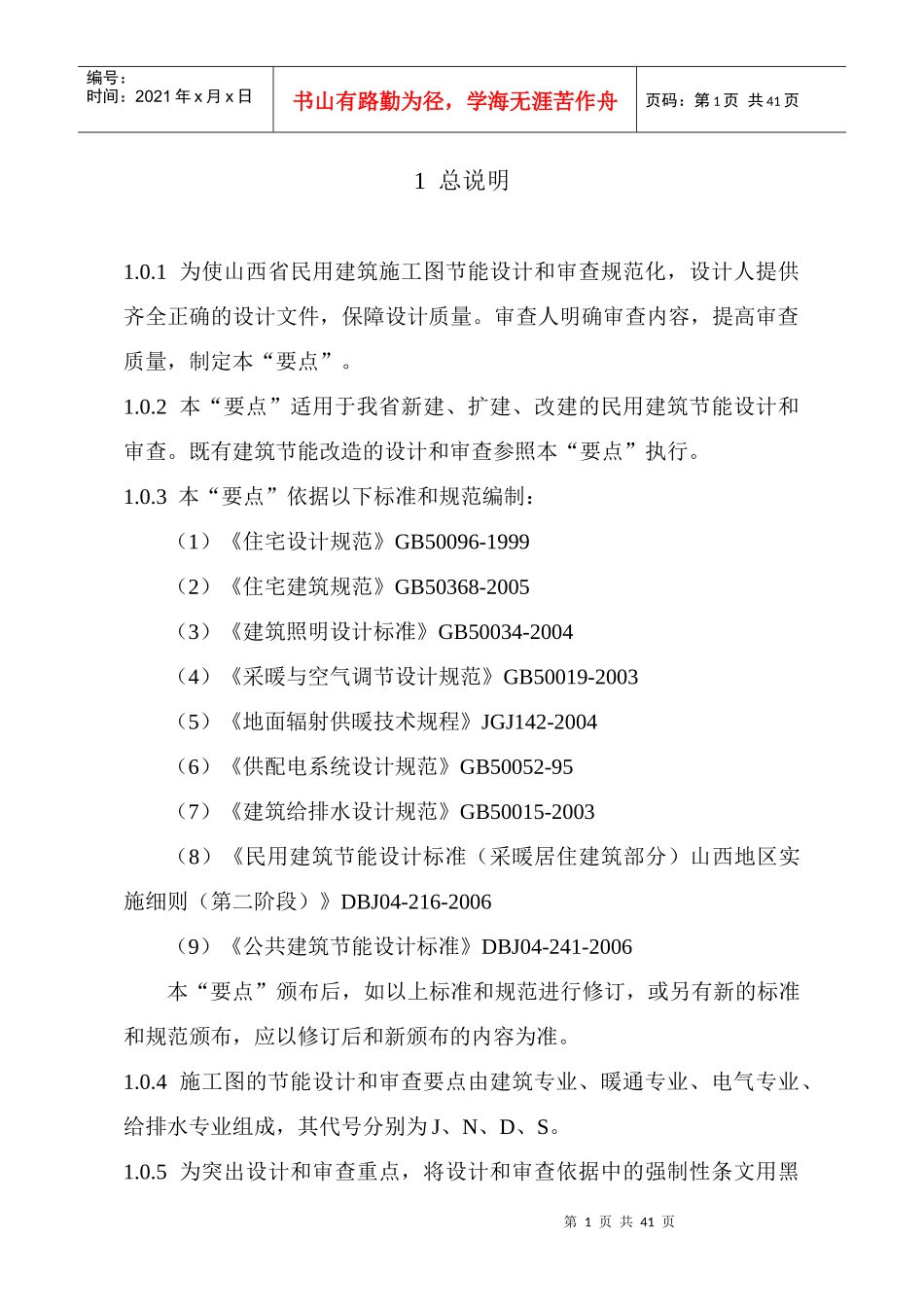

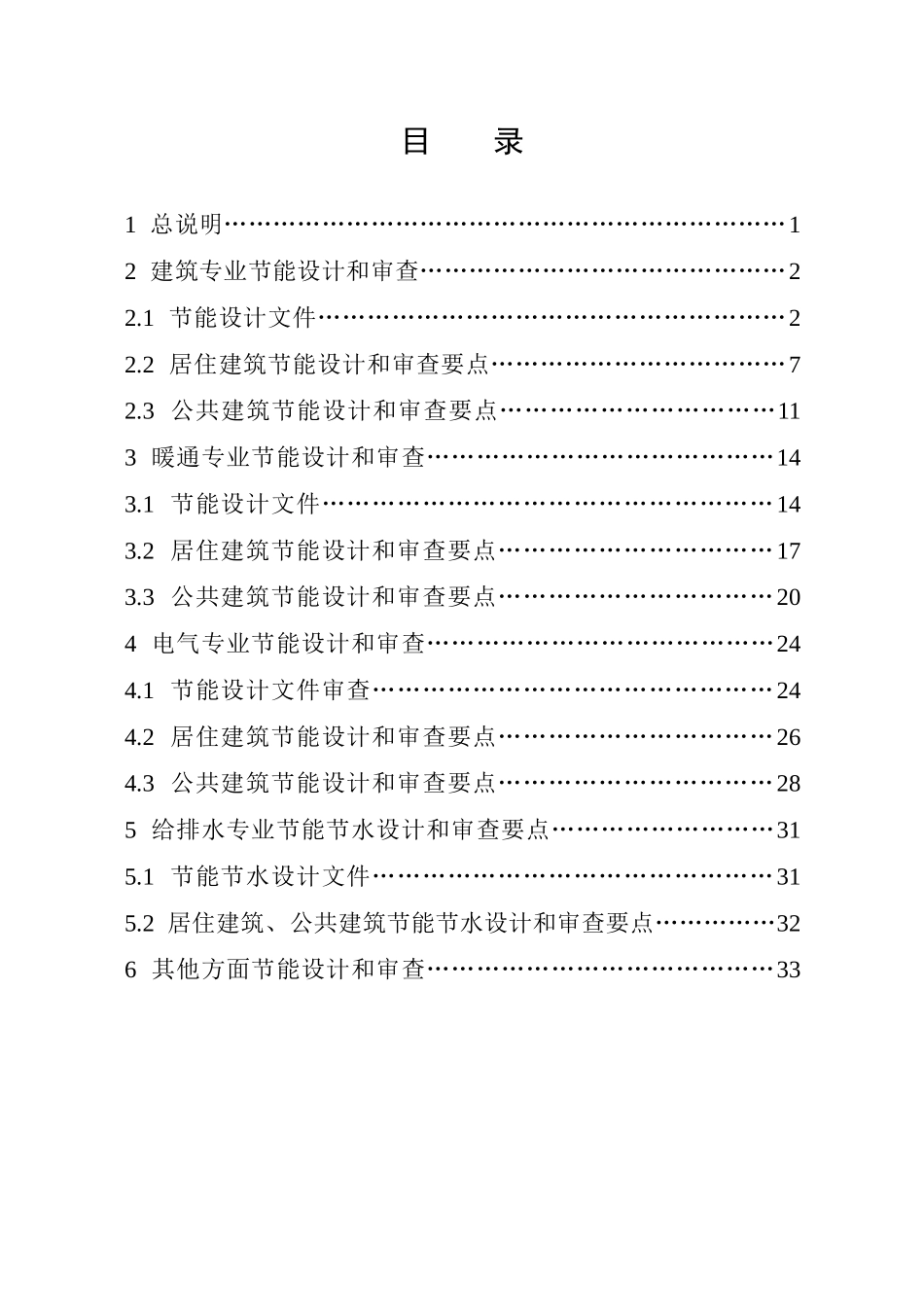

民用建筑施工图节能设计和审查要点二OO七年五月目录1总说明……………………………………………………………12建筑专业节能设计和审查………………………………………22.1节能设计文件…………………………………………………22.2居住建筑节能设计和审查要点………………………………72.3公共建筑节能设计和审查要点……………………………113暖通专业节能设计和审查……………………………………143.1节能设计文件………………………………………………143.2居住建筑节能设计和审查要点……………………………173.3公共建筑节能设计和审查要点……………………………204电气专业节能设计和审查……………………………………244.1节能设计文件审查…………………………………………244.2居住建筑节能设计和审查要点……………………………264.3公共建筑节能设计和审查要点……………………………285给排水专业节能节水设计和审查要点………………………315.1节能节水设计文件…………………………………………315.2居住建筑、公共建筑节能节水设计和审查要点……………326其他方面节能设计和审查……………………………………33第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页1总说明1.0.1为使山西省民用建筑施工图节能设计和审查规范化，设计人提供齐全正确的设计文件，保障设计质量。审查人明确审查内容，提高审查质量，制定本“要点”。1.0.2本“要点”适用于我省新建、扩建、改建的民用建筑节能设计和审查。既有建筑节能改造的设计和审查参照本“要点”执行。1.0.3本“要点”依据以下标准和规范编制：（1）《住宅设计规范》GB50096-1999（2）《住宅建筑规范》GB50368-2005（3）《建筑照明设计标准》GB50034-2004（4）《采暖与空气调节设计规范》GB50019-2003（5）《地面辐射供暖技术规程》JGJ142-2004（6）《供配电系统设计规范》GB50052-95（7）《建筑给排水设计规范》GB50015-2003（8）《民用建筑节能设计标准（采暖居住建筑部分）山西地区实施细则（第二阶段）》DBJ04-216-2006（9）《公共建筑节能设计标准》DBJ04-241-2006本“要点”颁布后，如以上标准和规范进行修订，或另有新的标准和规范颁布，应以修订后和新颁布的内容为准。1.0.4施工图的节能设计和审查要点由建筑专业、暖通专业、电气专业、给排水专业组成，其代号分别为J、N、D、S。1.0.5为突出设计和审查重点，将设计和审查依据中的强制性条文用黑第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页体字表示。1.0.6节能设计和审查时，除执行本“要点”外，尚应符合国家及我省有关现行标准与规范。2建筑专业节能设计和审查2.1节能设计文件2.1.1节能设计文件应包括下列部分：1、节能设计说明；2、节能设计计算书；3、节能设计表；4、节能设计图纸。2.1.2节能设计说明应符合下列规定：1、节能设计说明应在建筑设计总说明中以专项条目列出；2、节能设计说明应包括下列内容：（总说明其他条目中已有的内容可省去）；1）工程概况介绍：工程名称、建设地点（市、县）、建筑使用功能、建筑面积（分不同使用功能、地上、地下）、建筑层数（分地上、地下、不同使用功能）、采暖制冷方式、不采暖部位、有无集中空调、结构体系、填充材料等；2）节能设计依据；3）窗墙面积比、屋顶透明部分面积与屋顶总面积比；4）体形系数；第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页5）采用的设计方法；6）主要围护结构（屋顶、外窗、外墙、幕墙等）的热工特征（屋顶和墙体结构材料与保温材料的名称及厚度、窗户及幕墙类型、传热系数等）；7）简述外墙保温构造；8）设计选用的标准图；9）外门窗、玻璃幕墙的气密性等级；10）工程做法表中未包括的围护结构的保温构造做法；11）设计结论：居住建筑经过围护结构的传热系数与其传热系数限值的比较，或建筑物耗热量指标与其耗热量指标限值的比较，说明设计是否达到节能标准。公共建筑经过围护结构传热系数与其传热系数限值的比较，或参照建筑与设计建...
