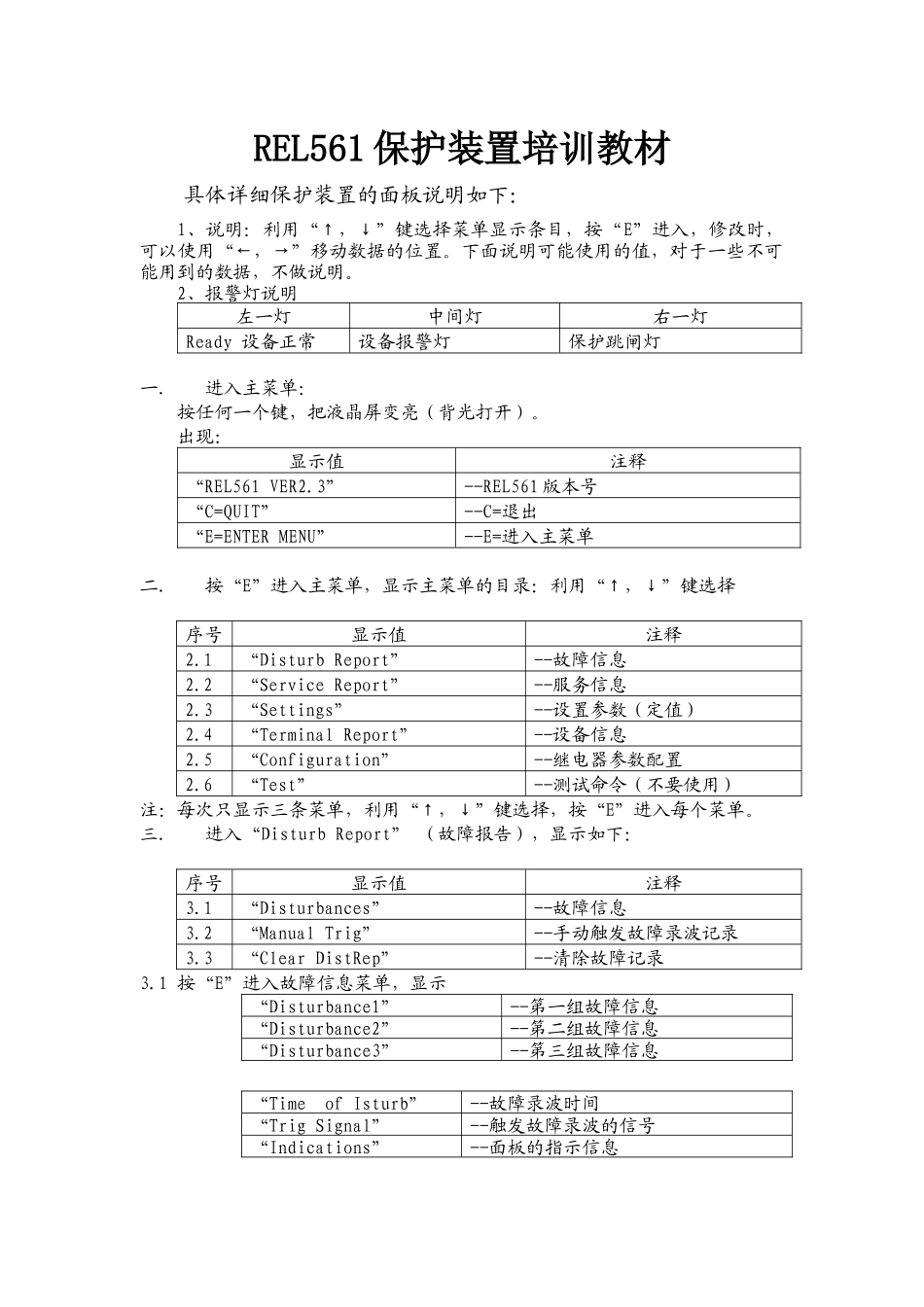

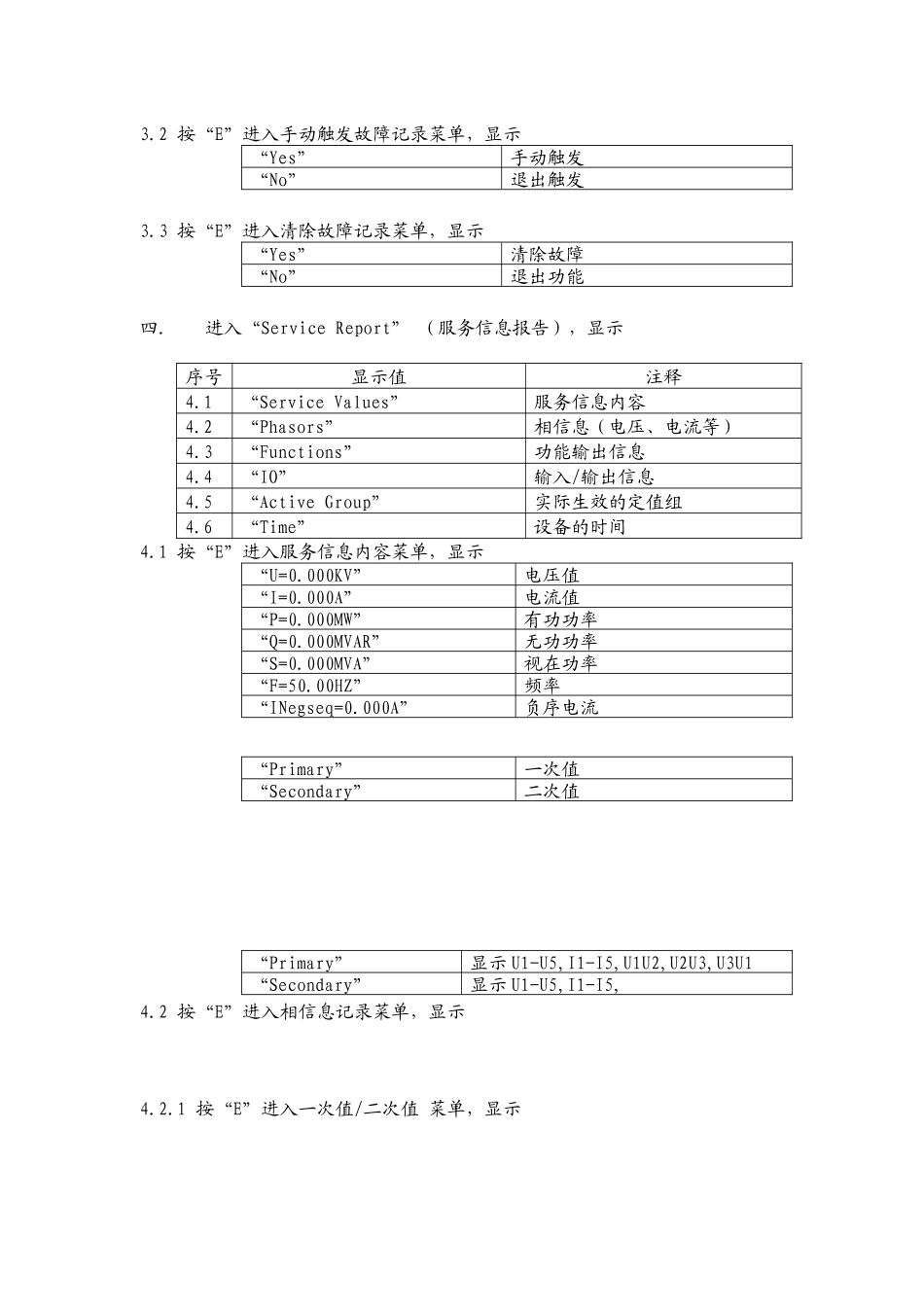

REL561保护装置培训教材具体详细保护装置的面板说明如下：1、说明：利用“↑，↓”键选择菜单显示条目，按“E”进入，修改时，可以使用“←，→”移动数据的位置。下面说明可能使用的值，对于一些不可能用到的数据，不做说明。2、报警灯说明左一灯中间灯右一灯Ready设备正常设备报警灯保护跳闸灯一．进入主菜单：按任何一个键，把液晶屏变亮（背光打开）。出现：显示值注释“REL561VER2.3”--REL561版本号“C=QUIT”--C=退出“E=ENTERMENU”--E=进入主菜单二．按“E”进入主菜单，显示主菜单的目录：利用“↑，↓”键选择序号显示值注释2.1“DisturbReport”--故障信息2.2“ServiceReport”--服务信息2.3“Settings”--设置参数（定值）2.4“TerminalReport”--设备信息2.5“Configuration”--继电器参数配置2.6“Test”--测试命令（不要使用）注：每次只显示三条菜单，利用“↑，↓”键选择，按“E”进入每个菜单。三．进入“DisturbReport”（故障报告），显示如下：序号显示值注释3.1“Disturbances”--故障信息3.2“ManualTrig”--手动触发故障录波记录3.3“ClearDistRep”--清除故障记录3.1按“E”进入故障信息菜单，显示“Disturbance1”--第一组故障信息“Disturbance2”--第二组故障信息“Disturbance3”--第三组故障信息“TimeofIsturb”--故障录波时间“TrigSignal”--触发故障录波的信号“Indications”--面板的指示信息3.2按“E”进入手动触发故障记录菜单，显示3.3按“E”进入清除故障记录菜单，显示四．进入“ServiceReport”（服务信息报告），显示序号显示值注释4.1“ServiceValues”服务信息内容4.2“Phasors”相信息（电压、电流等）4.3“Functions”功能输出信息4.4“IO”输入/输出信息4.5“ActiveGroup”实际生效的定值组4.6“Time”设备的时间4.1按“E”进入服务信息内容菜单，显示4.2按“E”进入相信息记录菜单，显示4.2.1按“E”进入一次值/二次值菜单，显示“Yes”手动触发“No”退出触发“Yes”清除故障“No”退出功能“U=0.000KV”电压值“I=0.000A”电流值“P=0.000MW”有功功率“Q=0.000MVAR”无功功率“S=0.000MVA”视在功率“F=50.00HZ”频率“INegseq=0.000A”负序电流“Primary”一次值“Secondary”二次值“Primary”显示U1-U5,I1-I5,U1U2,U2U3,U3U1“Secondary”显示U1-U5,I1-I5,其中，U1U2,U2U3,U3U1分别是AB相电压，BC相电压，CA相电压4.3按“E”进入功能输出信息菜单，显示五．进入“Settings”（设置定值菜单），显示序号显示值注释5.1“DisturbReport”设置故障记录的内容配置5.2“Functions”设置保护的定值5.3“ChangeActGrp”改变生效的定值组别5.4“Time”设置时间5.1按“E”进入故障记录的内容配置菜单，显示“Operation”操作“SequenceNo”序列号“SampleingRate”采样速率“RecordingTimes”记录时间“BinarySignals”数字信号触发故障录波“AnalogSignals”模拟信号触发故障录波5.1.1按“E”进入“Operation”菜单，显示“ON”投入“OFF”退出5.1.2按“E”进入“SequenceNo”菜单，显示“Impedance”距离保护“Differential”差动保护“InstantOc”过流速断“TimeDelayOc”延时过流“Overload”过负荷“Stub”短引线保护（不用）“BreakerFailure”断路器失灵保护“EarthFault”接地保护“LossofVoltage”失压检测“BrokenConduct”断路器操作计数“CTSupervision”CT监视“AutoReclose”自动重合闸“Synchrocheck”检同期“TR01”跳闸出口“ActiveGroup”实际工作的定值组（共有四组）“IEC103Command”IEC103命令“DisturbReport”故障录波信息“InternalSignals”内部信号“Test”测试“Time”时间“MI11”模拟量信息其余的逻辑功能查看不用查看“18”或其他序号5.1.3按“E”进入“SampleingRate”菜单，显示SampleingRate1000HZ5.1.4按“E”进入“RecordingTimes”菜单，显示tPre0.3stPost0.5stLim1.0s5.1.5按“E”进入“BinarySignals”菜单，显示ZM1_TRIP设置显示可以触发故障录波的信号ZM2_TRIP等等5.1.6按“E”进入“AnalogSignals”菜单，显示U1设置显示可以触发故障录波的信号U2等等5.2按“E”进入设置定值菜单，显示“...
