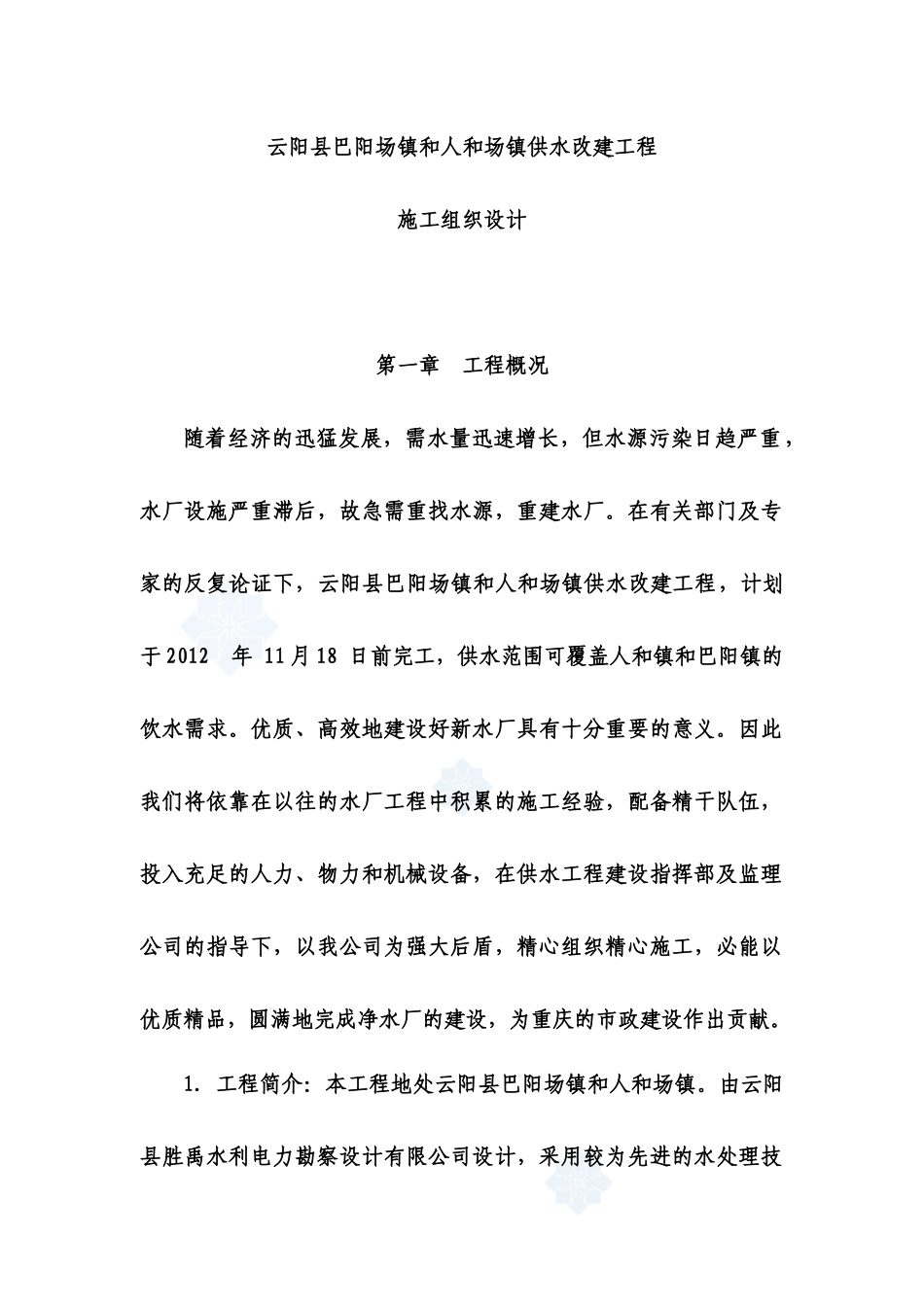

云阳县巴阳场镇和人和场镇供水改建工程施工组织设计第一章工程概况随着经济的迅猛发展，需水量迅速增长，但水源污染日趋严重，水厂设施严重滞后，故急需重找水源，重建水厂。在有关部门及专家的反复论证下，云阳县巴阳场镇和人和场镇供水改建工程，计划于2012年11月18日前完工，供水范围可覆盖人和镇和巴阳镇的饮水需求。优质、高效地建设好新水厂具有十分重要的意义。因此我们将依靠在以往的水厂工程中积累的施工经验，配备精干队伍，投入充足的人力、物力和机械设备，在供水工程建设指挥部及监理公司的指导下，以我公司为强大后盾，精心组织精心施工，必能以优质精品，圆满地完成净水厂的建设，为重庆的市政建设作出贡献。1．工程简介：本工程地处云阳县巴阳场镇和人和场镇。由云阳县胜禹水利电力勘察设计有限公司设计，采用较为先进的水处理技术。工程承包范围包括：絮凝，沉淀，清水池、滤池、加药间，消毒间、排水调节池、围墙等建（构）筑物，总平面附属工程的建筑、设备、电气、管道安装工程。其中滤站及沉清池基坑原土已开挖完毕，只需进行场地的平整工作，局部部位因需回填，本工程质量要求高，施工工艺复杂，地下管网多。大部分为地下构筑物，砼方量大。2．工艺流程：本工程采用折板絮凝平流沉淀池——均质滤料气水反冲洗的净水工艺。该工艺具有自动化程度高，滤后水质好，产水量大等优点。3．设计特点：本工程位于某市东钱湖隐学园西北侧，由南北两处隧道将厂前区与生产区分隔开来，西部为生产区，东部为生活区，使生活区与生产区相对独立。生产区与生活区之间由两处8.5m宽隧道贯通，并在道路左右两侧布置绿化带，建成后为花园式厂区，并给东钱湖水厂增添一道亮丽的风景线。生产区和生活区相对独立，大门口主入口从生活区进入。反应沉淀池——清水池采用双层叠合式的钢筋砼结构。上层为反应池——沉淀池，下层为清水池，单只池体用钢梯与场外道路连接，沿横向设置四条伸缩缝。滤池二座，同样采用双层叠合式的钢筋砼结构，上层为滤池，下层为接触池，滤池由于结构形式和荷载差异，把管廊与两侧四单元滤池分隔开来。4．本工程施工特点（1）所有构筑物不同于一般建筑，为清水砼（二面光）。（2）所有构筑物为防水砼构筑物。体量大，有多处伸缩缝、沉降缝。（3）预埋管件多。座标、标高、平整度等要求严格，土建与安装配合要求紧密（尤其为滤池部分）。5．本工程关键（1）清水砼要求做到外观质量优，无裂缝，无渗积，脱模后应保持同一平面和垂直度。（2）严格控制构筑物的沉降，避免不均匀沉降。（3）预埋件严格按图纸标高、座标精确设置，协调土建与安装矛盾。（4）严格控制重点部分施工，如伸缩缝。沉淀池、滤池有关平整度、标高、几何尺寸控制。施工准备1．施工组织机构及职责⑴项目组织机构根据本工程的规模和特点，在公司以总经理为首成立项目总指挥部，在现场建立以项目经理为首的“温州新状元净水厂项目管理部”负责该工程的施工任务，组织施工生产诸要素，对工程项目的质量、安全、工期、成本等综合效益进行高效、有计划的组织协调和管理。项目部的组织机构设置见图。木工班工程总指挥部项目经理主任工程师质量副经理项目副经理项目副经理试验室工程技术组质安组材料设备组综合组经营预算组土建一队土建二队安装队钢筋班泥工班架子班装饰班机电班木工班钢筋班泥工班架子班装饰班机电班详见安装篇⑵各部门职责a、项目经理职责①、全面负责本工程项目生产计划、调度、各类合同签订及文明施工管理工作。②、领导协调各部门的施工生产，落实岗位责任制，监督考核各部门工作，处理工期与质量的关系。③、定期主持召开生产调度会，控制落实工程进度，解决施工中出现的各类问题。④、定期对全体职工进行质量、安全意识教育，保证各类人员掌握本项目的管理目标。b、主任工程师的管理职责①、对本项目施工技术、作业方案、质量标准，负责组织编制、认定、审定。对工程产品的质量目标负责。②、负责贯彻执行技术法规、规范、标准及上级的技术规定，制定施工项目技术管理制度，并组织贯彻。③、负责主持图纸会审、组织研讨施工技术方案，组织有关人员进行技术学习、经验交流。...
