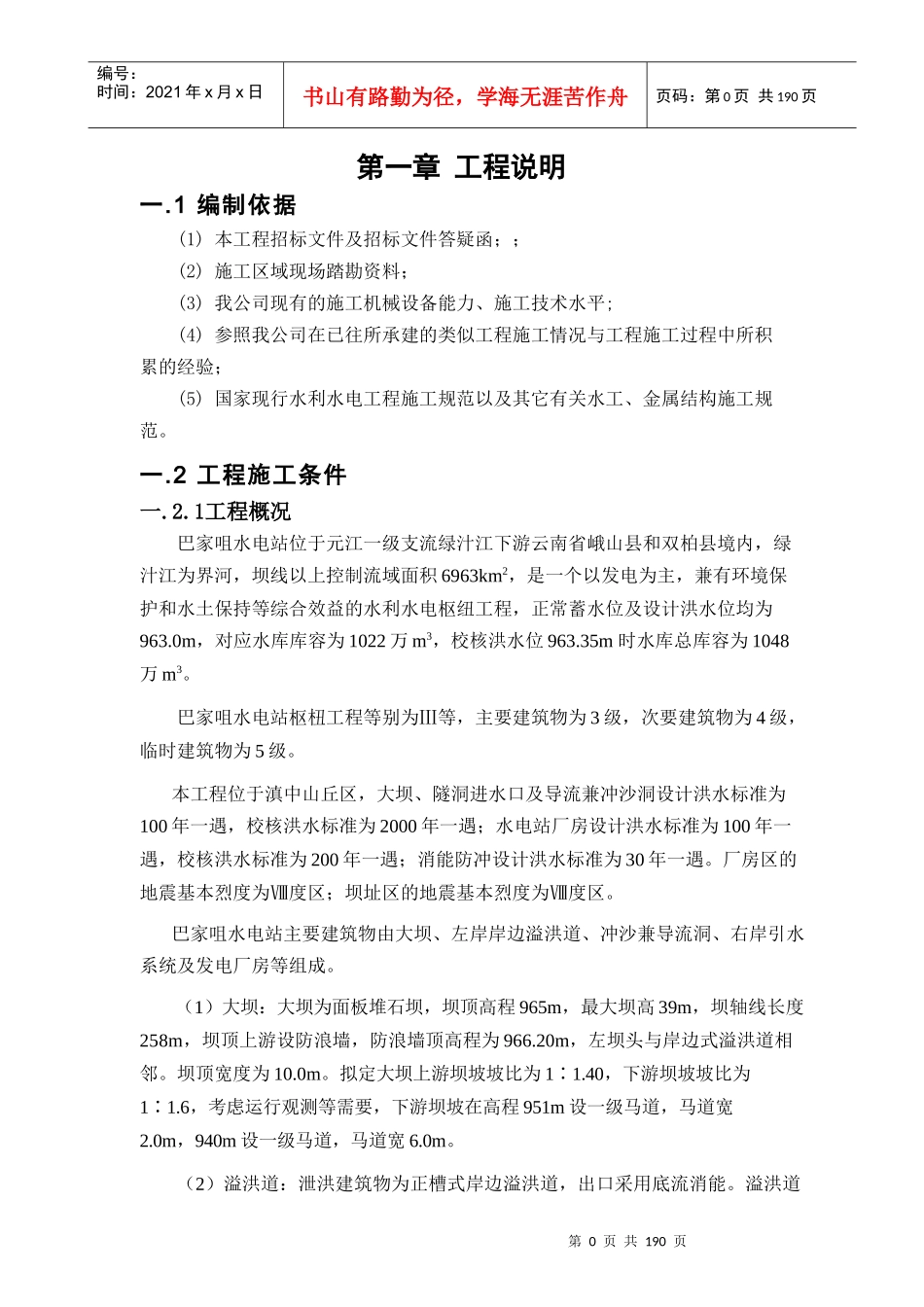

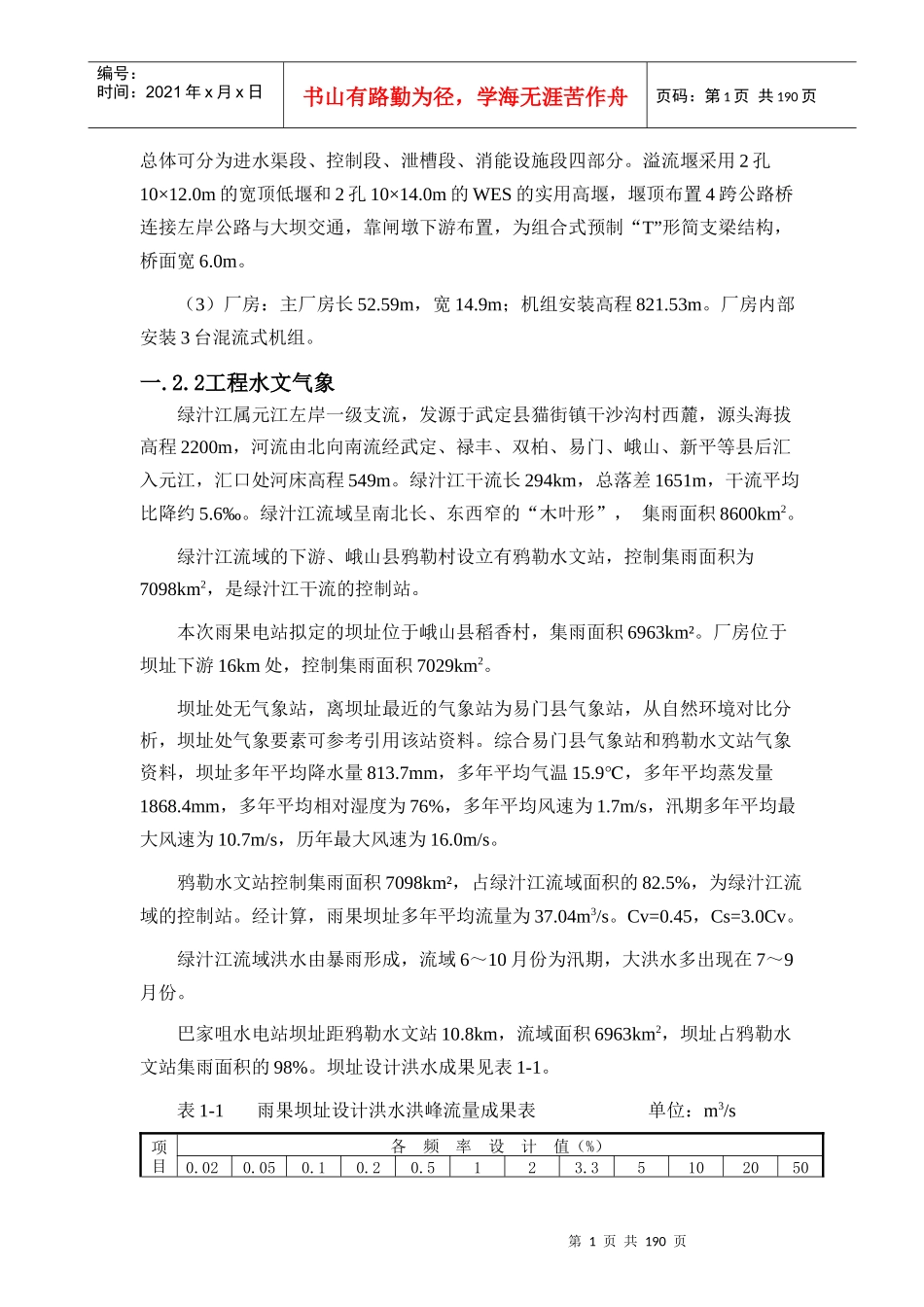

第0页共190页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共190页第一章工程说明一.1编制依据(1)本工程招标文件及招标文件答疑函；；(2)施工区域现场踏勘资料；(3)我公司现有的施工机械设备能力、施工技术水平;(4)参照我公司在已往所承建的类似工程施工情况与工程施工过程中所积累的经验；(5)国家现行水利水电工程施工规范以及其它有关水工、金属结构施工规范。一.2工程施工条件一.2.1工程概况巴家咀水电站位于元江一级支流绿汁江下游云南省峨山县和双柏县境内，绿汁江为界河，坝线以上控制流域面积6963km2，是一个以发电为主，兼有环境保护和水土保持等综合效益的水利水电枢纽工程，正常蓄水位及设计洪水位均为963.0m，对应水库库容为1022万m3，校核洪水位963.35m时水库总库容为1048万m3。巴家咀水电站枢杻工程等别为Ⅲ等，主要建筑物为3级，次要建筑物为4级，临时建筑物为5级。本工程位于滇中山丘区，大坝、隧洞进水口及导流兼冲沙洞设计洪水标准为100年一遇，校核洪水标准为2000年一遇；水电站厂房设计洪水标准为100年一遇，校核洪水标准为200年一遇；消能防冲设计洪水标准为30年一遇。厂房区的地震基本烈度为Ⅷ度区；坝址区的地震基本烈度为Ⅷ度区。巴家咀水电站主要建筑物由大坝、左岸岸边溢洪道、冲沙兼导流洞、右岸引水系统及发电厂房等组成。（1）大坝：大坝为面板堆石坝，坝顶高程965m，最大坝高39m，坝轴线长度258m，坝顶上游设防浪墙，防浪墙顶高程为966.20m，左坝头与岸边式溢洪道相邻。坝顶宽度为10.0m。拟定大坝上游坝坡坡比为11.40∶，下游坝坡坡比为11.6∶，考虑运行观测等需要，下游坝坡在高程951m设一级马道，马道宽2.0m，940m设一级马道，马道宽6.0m。（2）溢洪道：泄洪建筑物为正槽式岸边溢洪道，出口采用底流消能。溢洪道第1页共190页第0页共190页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共190页总体可分为进水渠段、控制段、泄槽段、消能设施段四部分。溢流堰采用2孔10×12.0m的宽顶低堰和2孔10×14.0m的WES的实用高堰，堰顶布置4跨公路桥连接左岸公路与大坝交通，靠闸墩下游布置，为组合式预制“T”形简支梁结构，桥面宽6.0m。（3）厂房：主厂房长52.59m，宽14.9m；机组安装高程821.53m。厂房内部安装3台混流式机组。一.2.2工程水文气象绿汁江属元江左岸一级支流，发源于武定县猫街镇干沙沟村西麓，源头海拔高程2200m，河流由北向南流经武定、禄丰、双柏、易门、峨山、新平等县后汇入元江，汇口处河床高程549m。绿汁江干流长294km，总落差1651m，干流平均比降约5.6‰。绿汁江流域呈南北长、东西窄的“木叶形”，集雨面积8600km2。绿汁江流域的下游、峨山县鸦勒村设立有鸦勒水文站，控制集雨面积为7098km2，是绿汁江干流的控制站。本次雨果电站拟定的坝址位于峨山县稻香村，集雨面积6963km²。厂房位于坝址下游16km处，控制集雨面积7029km2。坝址处无气象站，离坝址最近的气象站为易门县气象站，从自然环境对比分析，坝址处气象要素可参考引用该站资料。综合易门县气象站和鸦勒水文站气象资料，坝址多年平均降水量813.7mm，多年平均气温15.9℃，多年平均蒸发量1868.4mm，多年平均相对湿度为76%，多年平均风速为1.7m/s，汛期多年平均最大风速为10.7m/s，历年最大风速为16.0m/s。鸦勒水文站控制集雨面积7098km²，占绿汁江流域面积的82.5%，为绿汁江流域的控制站。经计算，雨果坝址多年平均流量为37.04m3/s。Cv=0.45，Cs=3.0Cv。绿汁江流域洪水由暴雨形成，流域6～10月份为汛期，大洪水多出现在7～9月份。巴家咀水电站坝址距鸦勒水文站10.8km，流域面积6963km2，坝址占鸦勒水文站集雨面积的98%。坝址设计洪水成果见表1-1。表1-1雨果坝址设计洪水洪峰流量成果表单位：m3/s项目各频率设计值（%）0.020.050.10.20.5123.35102050第2页共190页第1页共190页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共190页Qp70906210555049004060343028202390206015301070755坝址各施工期各频率最大流量成果见表1-2。表1-2雨果坝址施工洪水成果表单位；m3/s时段11-5月11-4月12-5月12-4月5%47739534518...
