桥梁施工组织设计（DOC31页）VIP免费

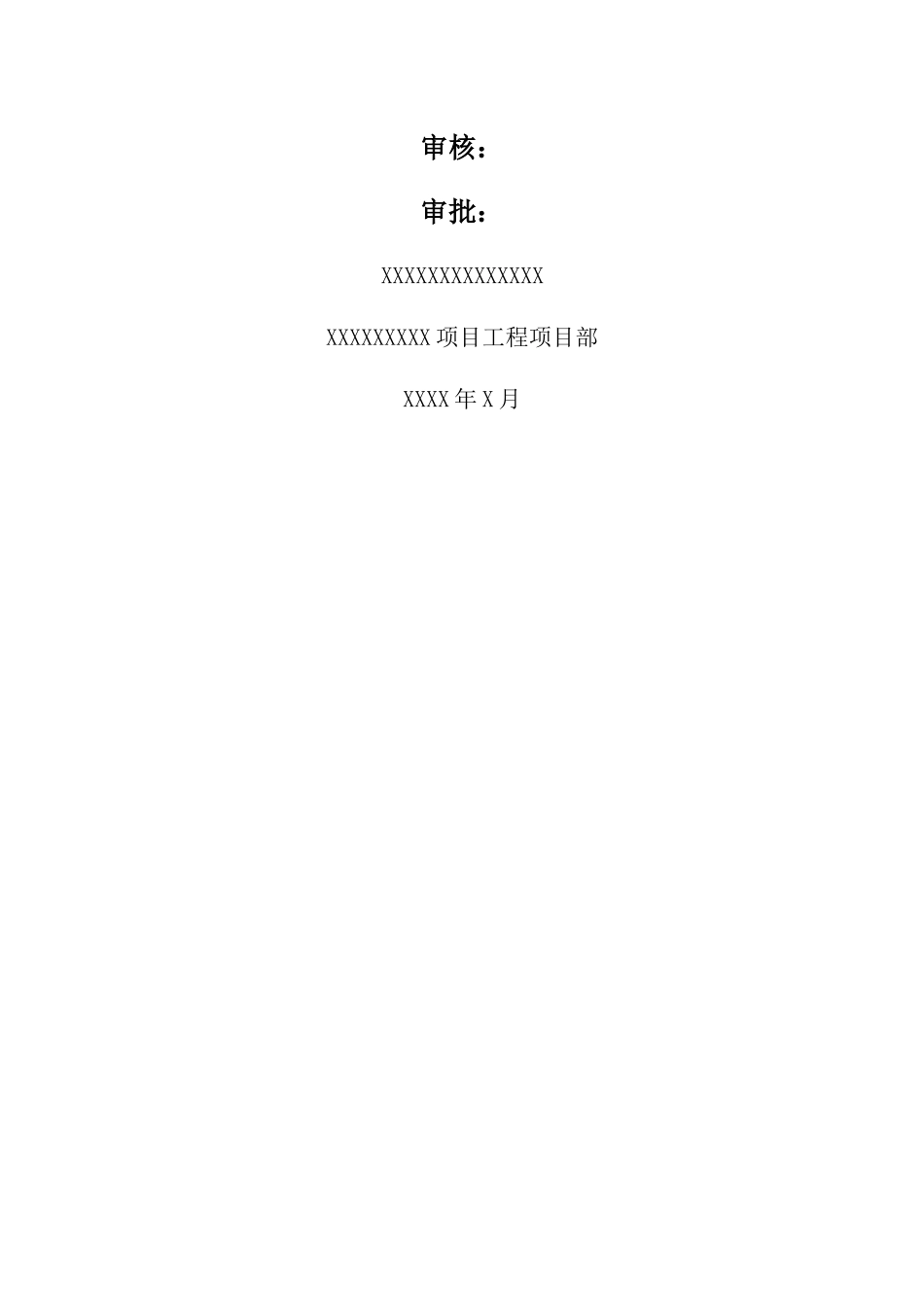

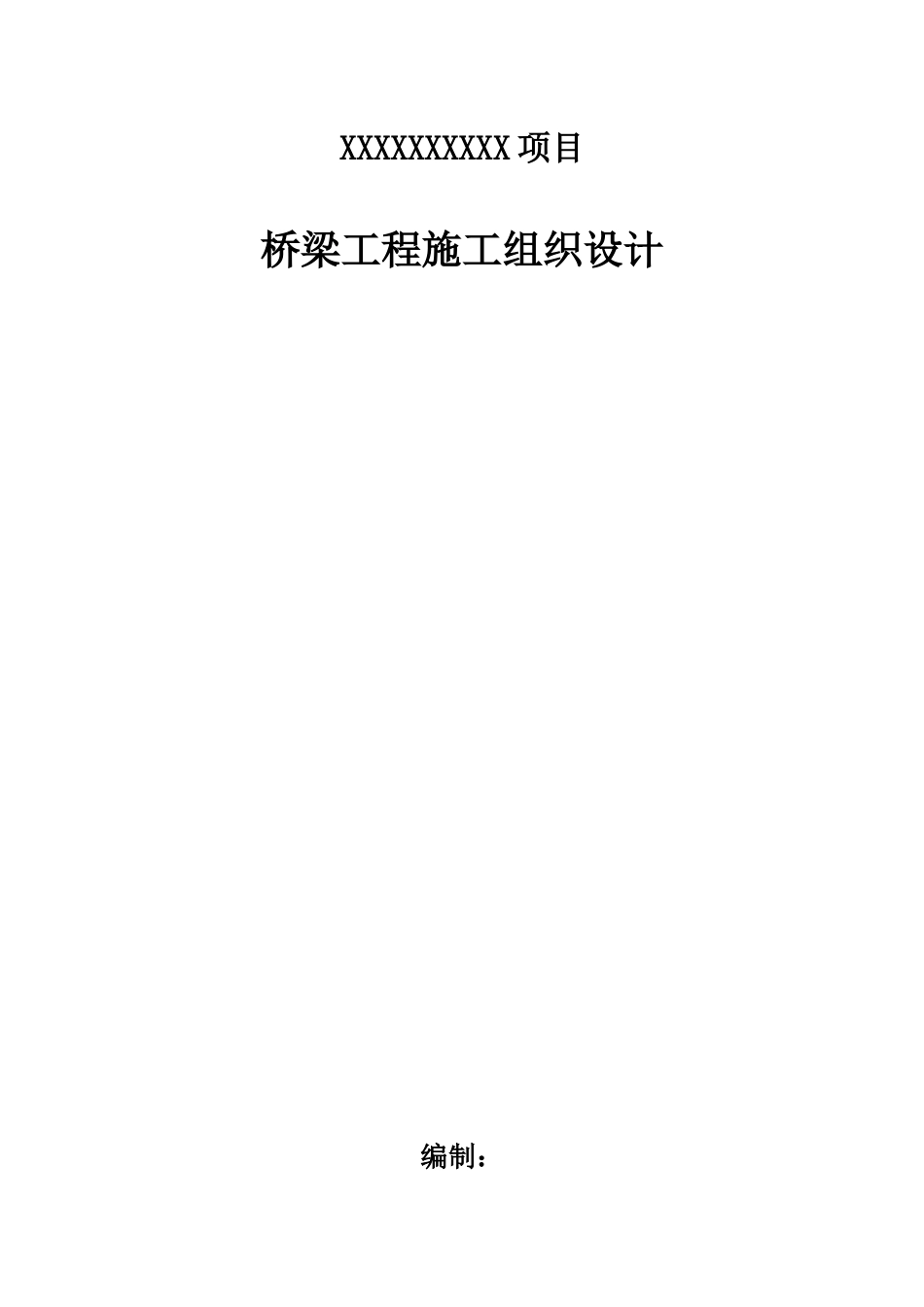

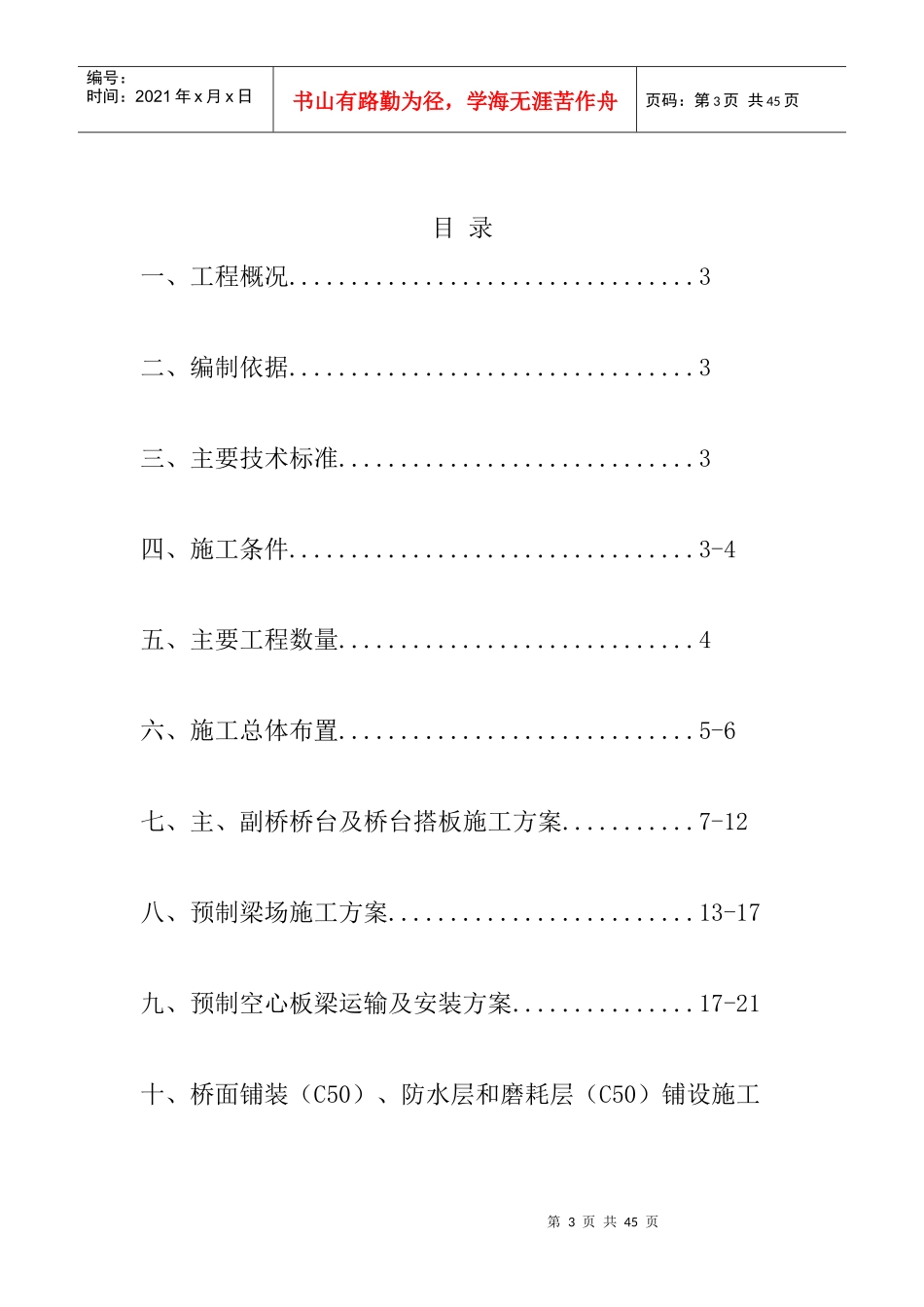

XXXXXXXXXX项目桥梁工程施工组织设计编制：审核：审批：XXXXXXXXXXXXXXXXXXXXXXX项目工程项目部XXXX年X月第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页目录一、工程概况.................................3二、编制依据.................................3三、主要技术标准.............................3四、施工条件.................................3-4五、主要工程数量.............................4六、施工总体布置.............................5-6七、主、副桥桥台及桥台搭板施工方案...........7-12八、预制梁场施工方案.........................13-17九、预制空心板梁运输及安装方案...............17-21十、桥面铺装（C50）、防水层和磨耗层（C50）铺设施工第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页方案...........................................21-23十一、防撞护栏施工方案.......................23-24十二、伸缩缝施工方案.........................24-26十三、保证工期的措施.........................26-28十四、夏季、雨季的施工安排...................28-29十五、质量、安全和文明保证措施...............29-31一、工程概况本工程分主、副两座小桥，下部结构均采用单排桩台身结构，台身高度1.5米，桩基直径1.2米；上部结构均采用单跨简支预制空心板梁结构，斜交角角度为0°，标准跨径13米，预制空心板中距1.25米，梁高0.7米，板长12.96米；主桥桥宽18米，横坡为散水坡1.5%，纵坡1.43%；副桥桥宽9.25米，横坡1.5%，纵坡6%。主、副桥总计13米预制空心板中板17片，边板4片。第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页二、编制依据《公路工程技术标准》JTGB01-2015《公路桥涵设计通用规范》JTGD60-2015《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004《公路桥涵施工技术规范》JTG/TF50-2011三、主要技术标准1.结构特性：简支结构，按部分预应力A类（正截面混凝土拉应力不超过设计规定限值）构件设计。2.公路等级：高速公路。3.汽车荷载等级：公路一级（设计荷载允许最大车重55吨）。4.设计安全等级：一级。5.环境类别：一类、二类。6.预制板最大吊装重量：中板（171kN）、边板（220kN）。四、施工条件1.该工程位于XXXXXXXXXX东北侧，横跨沟渠，利于养护水的排水，预制场地比较狭窄，对于运梁线路便道的修建是一个制约。2.因施工场地限制，需副桥吊装完成且具备通车条件后，方可继第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页续施工主桥。3.预制空心板梁采用集中预制，暂定修筑预制台座9座，预制场设在副桥F0号桥台附近，预制场毗邻副桥，减少副桥安装时运梁时间。4.采用自来水洒水养护；施工管理人员均佩戴安全帽、手机和对讲机，便于施工联系。五、主要工程数量按照设计施工图的统计，该工程主要工程量见附表：序号名称单位数量备注1中板片172边板片43铰缝道194预应力张拉束845封锚处42第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页6桥台处47支座垫石块848桥台搭板块10六、施工总体布置1.施工平面布置图（后附图）第8页共45页第7页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共45页2.施工组织机构图项目负责人第9页共45页第8页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共45页预制梁吊装施工队伍项目技术负责人生产负责人工程部安全部测量部预算部部质安部部资料部桥梁下部结构施工队伍桥梁附属结构施工队伍桥梁上部结构施工队伍第10页共45页第9页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共45页3.工程总体进度安排根据现场具体情况，因项目部大门位置刚好在主桥位置，故副桥具备通车条件后方可进行主桥施工。具体的施工进度计划详见后附《施工进度计划表》七、主、副桥桥台及桥...
