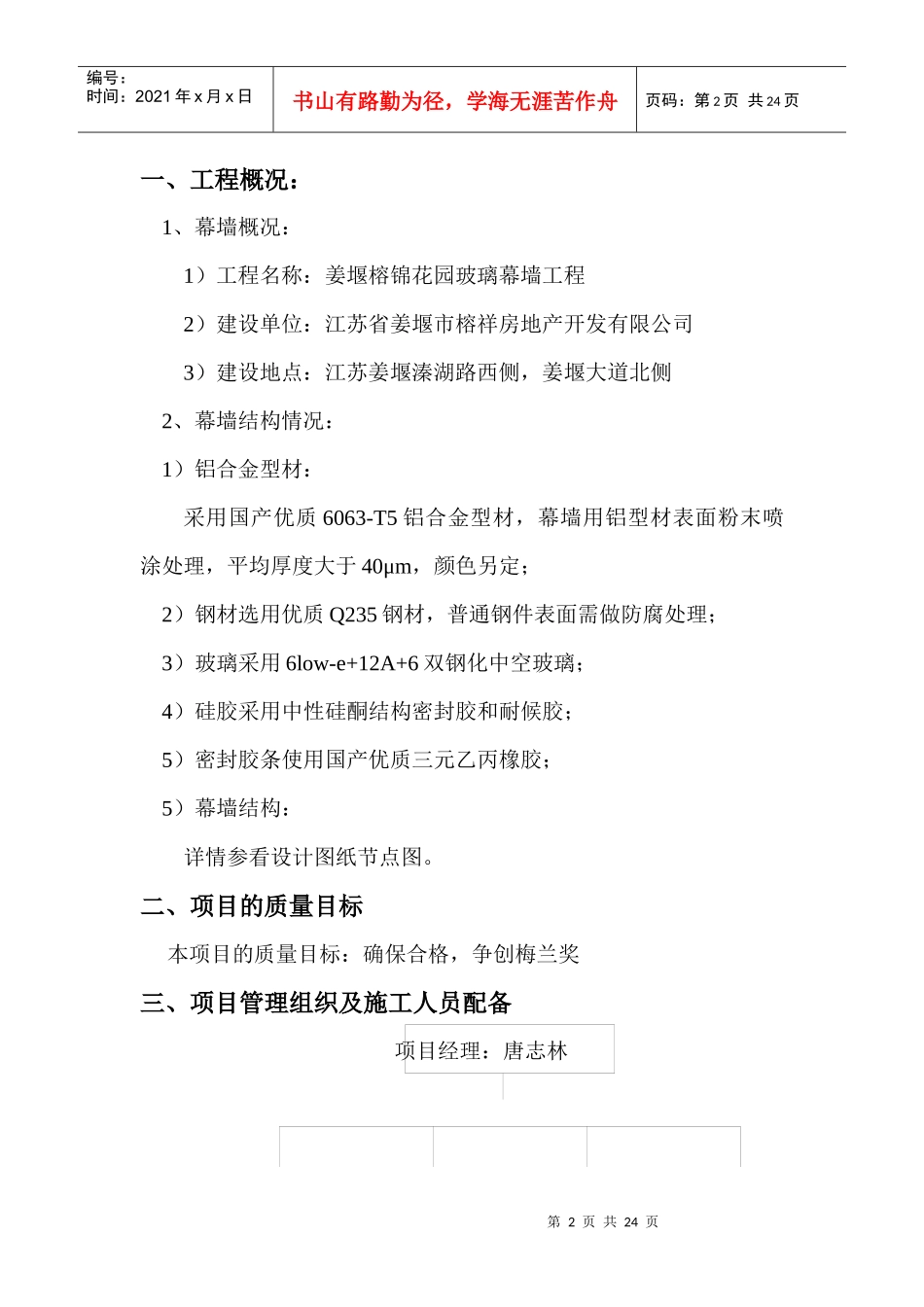

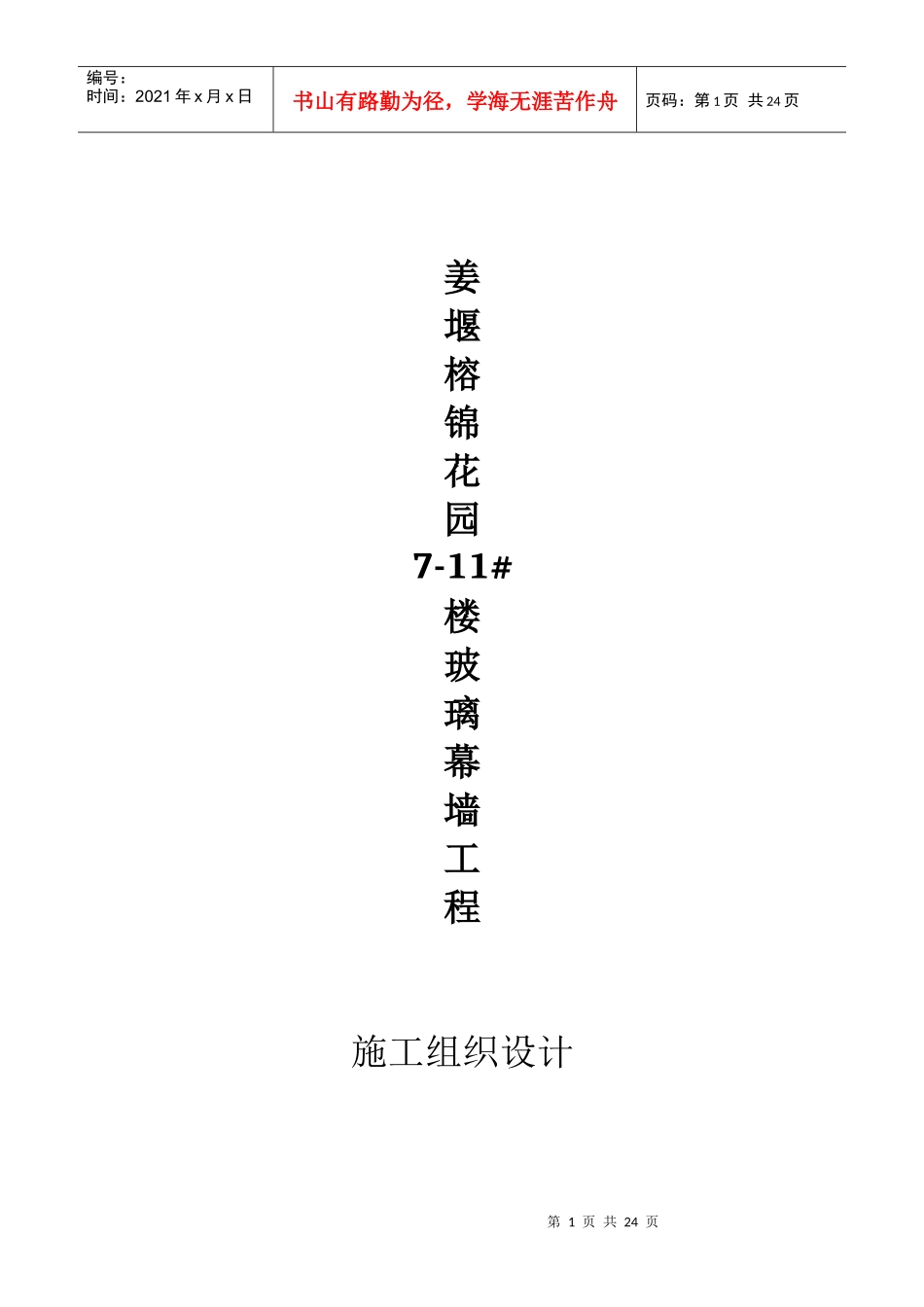

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页姜堰榕锦花园7-11#楼玻璃幕墙工程施工组织设计第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页一、工程概况：1、幕墙概况：1）工程名称：姜堰榕锦花园玻璃幕墙工程2）建设单位：江苏省姜堰市榕祥房地产开发有限公司3）建设地点：江苏姜堰溱湖路西侧，姜堰大道北侧2、幕墙结构情况：1）铝合金型材：采用国产优质6063-T5铝合金型材，幕墙用铝型材表面粉末喷涂处理，平均厚度大于40μm，颜色另定；2）钢材选用优质Q235钢材，普通钢件表面需做防腐处理；3）玻璃采用6low-e+12A+6双钢化中空玻璃；4）硅胶采用中性硅酮结构密封胶和耐候胶；5）密封胶条使用国产优质三元乙丙橡胶；5）幕墙结构：详情参看设计图纸节点图。二、项目的质量目标本项目的质量目标：确保合格，争创梅兰奖三、项目管理组织及施工人员配备项目经理：唐志林第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页四、主要资源供应计划一）劳动力需用计划表-1序号项目名称需用人数需用工日1幕墙框体安装10902玻璃安装1085二）主要机具需用计划表-2序号名称数量（台）技术朱负建责华人质量田负责峰人施工姚负爱责兵人安全张负庆责波人加工组装班安装班第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页1双头锯铝机12单头锯铝机23多功能冲床24铣孔机25380V电焊机26电钻等小型工具20三）主要材料计划表-3序号材料名称单位数量使用时间1铝型材（框料）吨2安装连接件件3铝型材（肩料）吨4玻璃M25结构胶，耐候胶支五、施工进度计划1、后置预埋件安装由我公司派出安装小组进行安装。2、幕墙、铝门窗安装（详见施工进度计划表）。六、幕墙施工流程及工艺施工方案一）施工流程第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页放线定位→机械加工→车间组装→支座安装→立柱安装→横梁安装→玻璃（铝板）安装→注密封胶→饰面清洁→预验收→交付验收二）施工方案1、施工准备1）构件在车间加工、组装完成。2）所有构件需编号包装完好，各种附件配套齐全，并具有产品出厂合格证书。3）防腐材料、防火材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。4）幕墙设置后置预埋件。5）构件安装前，应检查其外观质量，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理，合格后才能进行安装。2、施工安装1）测量定位幕墙分格轴线的测量要与主体结构测量配合，一般按土建提供的中心线经我方复测确定后，上下放钢线进行定位，水平放线用水平仪复测定位。对高层建筑的测量应在风力不大于4级情况下进行。2）后置预埋件安装按照设计分格确定后置预埋件安装位置，铁件安装标高偏差不应大于设计设置10mm；铁件安装位置与设计位置的偏差不应大于第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页20mm。铁件拉爆螺丝的安装孔深不应小于100mm。3）支座安装每层楼幕墙支座安装后用水平仪检测，相邻支座水平误差应符合规范标准，轴线内外偏差不得大于2mm，左右方向偏差不得大于3mm。支座的焊接施工要持证上岗，设备保证运行状况良好。无质量证明或经检验不合格的母材及焊接材料不得用于焊接。焊接缝要配备专人检查，焊缝宽度应≤5mm，焊缝不应有气泡及断缝现象。焊接完成后，经自检合格和专检合格后报监理工程师检验，监理工程师检验合格签认后方能进入下一工序施工。4）立柱的安装立柱由上至下逐层安装，将立柱先与连接件连接，然后连接件再与主体预埋件连接，接好后进行调整和固定。立柱安装标高偏差应≤3mm，轴线前后偏差应≤2mm，左右偏差应≤3mm。相邻两根立柱安装标高偏差应≤3mm，同层立柱的最大标高偏差应≤5mm，相邻两根立柱的距离偏差应≤2mm。5）横梁的安装将横梁两端的连接件在立柱的预定位置，并应安装牢固，接缝应严密。相邻两根横梁的水平标高偏差应≤1mm；同...
