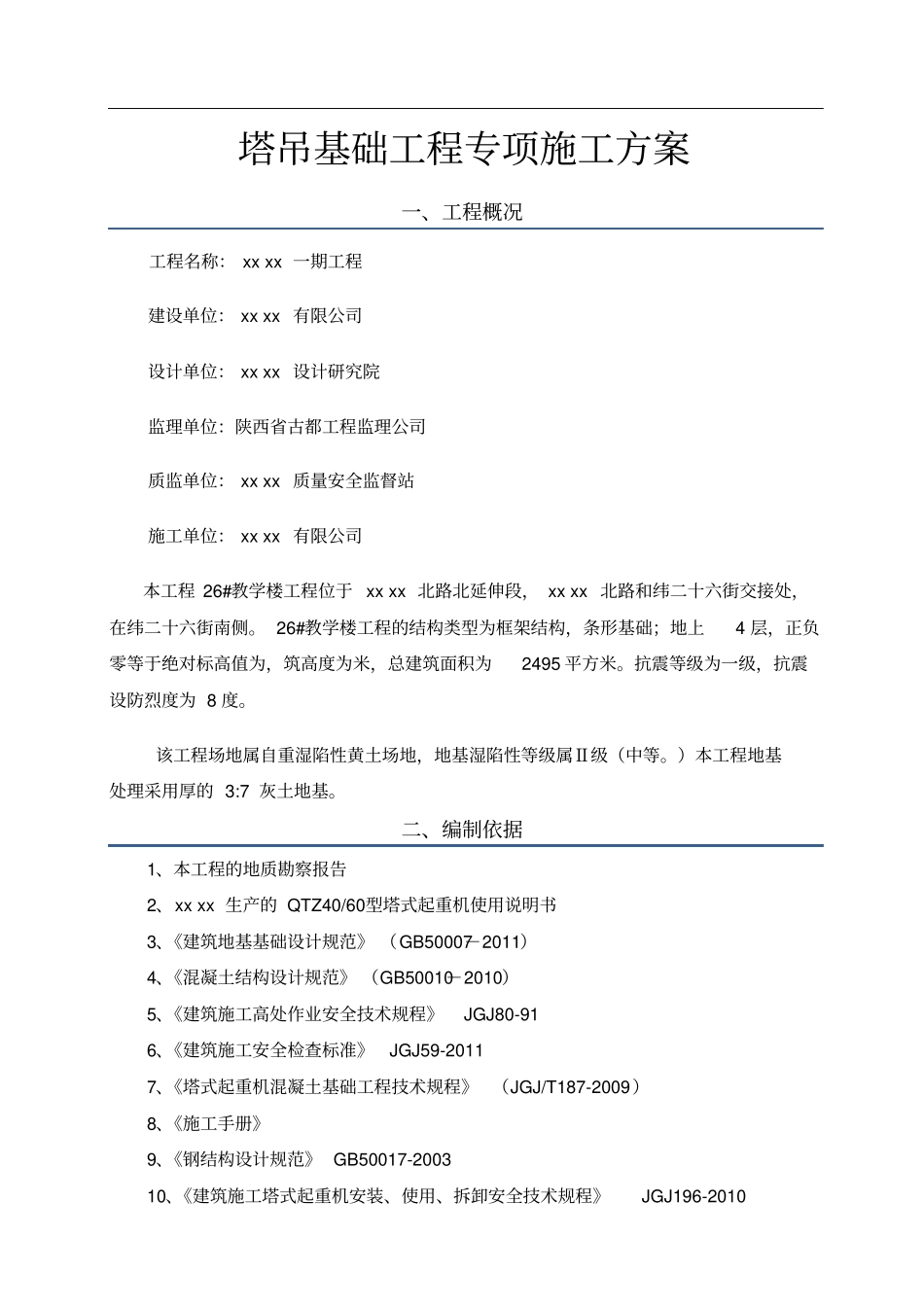

目录九、塔吊计算书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7附：1、塔式起重机说明书2、平布置图3、地基承载力检测结论。xxxx一期工程塔吊基础工程专项施工方案一、工程概况工程名称：xxxx一期工程建设单位：xxxx有限公司设计单位：xxxx设计研究院监理单位：陕西省古都工程监理公司质监单位：xxxx质量安全监督站施工单位：xxxx有限公司本工程26#教学楼工程位于xxxx北路北延伸段，xxxx北路和纬二十六街交接处，在纬二十六街南侧。26#教学楼工程的结构类型为框架结构，条形基础；地上4层，正负零等于绝对标高值为，筑高度为米，总建筑面积为2495平方米。抗震等级为一级，抗震设防烈度为8度。该工程场地属自重湿陷性黄土场地，地基湿陷性等级属Ⅱ级（中等。）本工程地基处理采用厚的3:7灰土地基。二、编制依据1、本工程的地质勘察报告2、xxxx生产的QTZ40/60型塔式起重机使用说明书3、《建筑地基基础设计规范》（GB50007－2011）4、《混凝土结构设计规范》（GB50010－2010）5、《建筑施工高处作业安全技术规程》JGJ80-916、《建筑施工安全检查标准》JGJ59-20117、《塔式起重机混凝土基础工程技术规程》（JGJ/T187-2009）8、《施工手册》9、《钢结构设计规范》GB50017-200310、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-201011、本工程总体施工组织设计三、塔吊选型根据现场施工需要，计划在26#、27#楼的中间设置一台塔吊（位置详见第四章塔吊位置选择），供二栋楼共用。塔吊选用浙江建设机械有限公司生产的QTZ40/60自升塔式起重机。该塔吊安装总高度为36m，一次安装到总高度。由于实际安装高度小于设计要求自由起升高度米，塔吊不需要做扶墙连接，即可满足稳定性要求。安装时可利用一台16吨和一台30吨汽车吊进行安装。该塔吊吊装起重臂的最大工作臂长为50m，最大起重量为吨，可以满足该工程的吊装要求。塔吊基本技术参数如下：1、名称：塔式起重机2、型号：QTCZ40/603、基础形式：支腿固定式4、最大起重量：6吨5、额定起重力矩：630KNm6、工作幅度：最大50米，最小米。7、自由起升高度：米8、用电总功率：38KW详细情况详见xxxx提供的《塔式起重机使用说明书》。四、塔吊位置选择及基础设计1、塔吊位置选择根据施工现场周边的实际情况及塔吊平面布置图，塔吊位置设置在26#教学楼的北侧。具体位置为：教学楼的7/C轴向8轴方向平移米，再往北处，两个直线交点即为塔吊中心位置。详见总平面布置图。2、塔吊基础设计3、根据蔚蓝悦城岩土工程勘测报告，该项目地基土承载力特征值为：地质编号2层黄土状土3层黄土状土4层粉质粘土建议值（kPa）160180200现塔吊基础底为标高m（）,由地基承载力特征值（fak）表得出，该表高处地基承载力为180Kpa，满足塔机使用说明承载力要求。塔吊地基要求承载力MPa。基础承台尺寸是5000mm×5000mm×1250mm。混凝土强度等级C30。详细做法详见xxxx提供《塔式起重机使用说明书》。现选定的塔吊基础位置可以完全满足生产厂家基础设计要求。塔吊基础全部埋置的26#教学楼的条形基础垫层面以下，埋深米，完全埋置，符合生产厂家设计基础要求。五、塔吊基础的防雷接地塔吊基础的防雷接地引接，设置在基础外550mm处，埋设米，设两处引头，作为连焊接于塔架至塔尾防雷针。防雷接地的详细做法详见浙江建设机械有限公司提供《塔式起重机使用说明书》。六、塔吊基础施工方法基础设计要求：（宽）m×（长）mm×（深）mm，混凝土强度等级C30，钢筋为双层双向配筋，纵横方向各27根三级钢φ22mm,拉钩为三级φ20＠500，马凳为三级φ22＠600mm，梅花形布置。1、基础施工工艺流程：定位放线→挖土→抄水平→修土平整→浇C15混凝土垫层→放线→复核→砌砖胎模→绑扎钢筋→预埋基础节→复核→加固→预埋避雷接地扁铁→浇捣基础混凝土C30→养护2、施工方法根据塔吊平面布置图的位置进行定位放线，放线完毕自检合格后请监理人员进行复核，经监理验收合格后，方可开始挖土施工。1）、基础模板安装模板采用砖胎膜，墙厚为240mm的粘土普通实心砖砌筑，砂浆采用1:水泥砂浆。砖胎膜高度为米。2）、基础钢筋绑扎和塔吊基础预埋件预埋。a、基础底筋绑...
