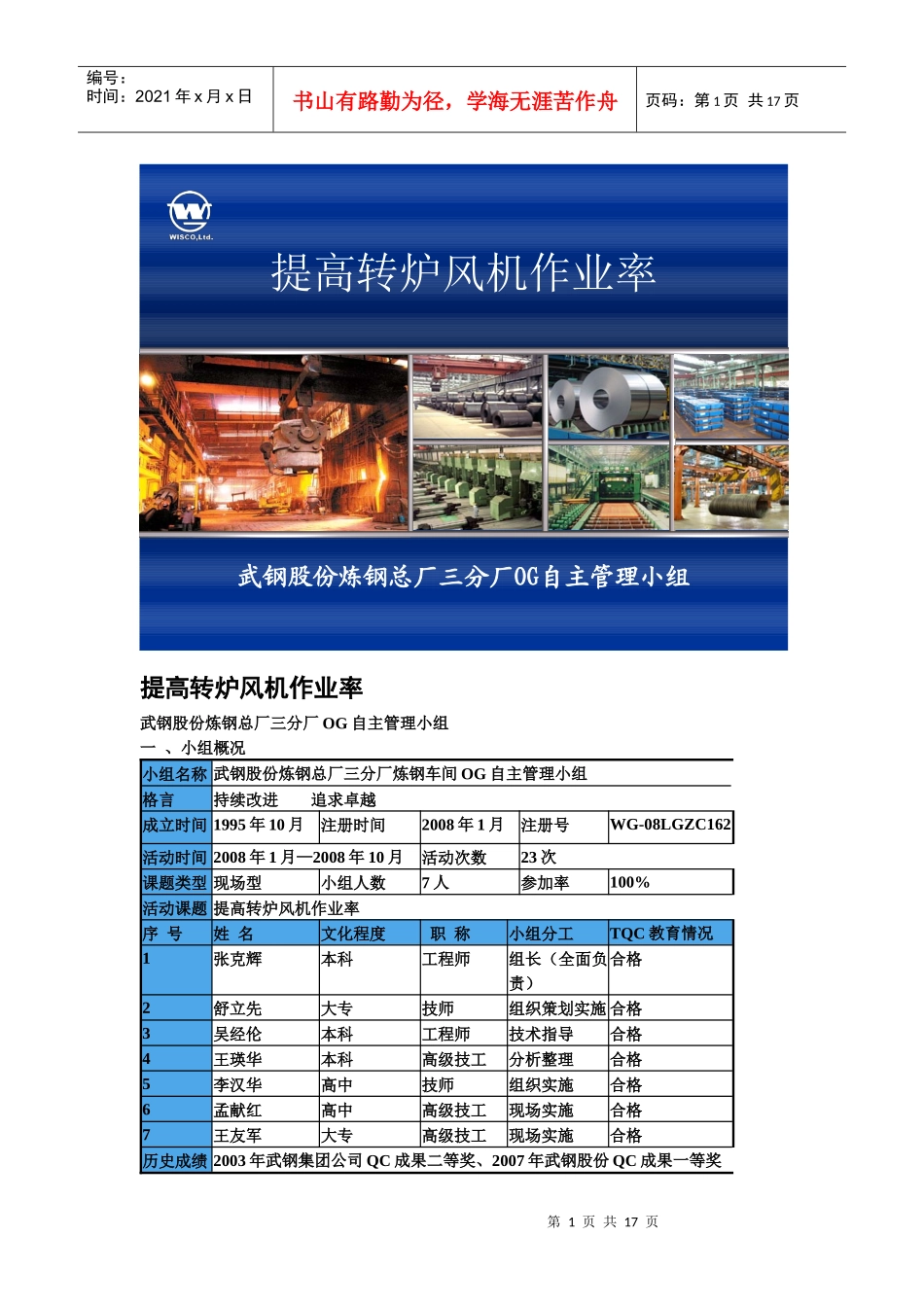

第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共17页提高转炉风机作业率武钢股份炼钢总厂三分厂OG自主管理小组一、小组概况小组名称武钢股份炼钢总厂三分厂炼钢车间OG自主管理小组格言持续改进追求卓越成立时间1995年10月注册时间2008年1月注册号WG-08LGZC162活动时间2008年1月—2008年10月活动次数23次课题类型现场型小组人数7人参加率100%活动课题提高转炉风机作业率序号姓名文化程度职称小组分工TQC教育情况1张克辉本科工程师组长(全面负责)合格2舒立先大专技师组织策划实施合格3吴经伦本科工程师技术指导合格4王瑛华本科高级技工分析整理合格5李汉华高中技师组织实施合格6孟献红高中高级技工现场实施合格7王友军大专高级技工现场实施合格历史成绩2003年武钢集团公司QC成果二等奖、2007年武钢股份QC成果一等奖提高转炉风机作业率武钢股份炼钢总厂三分厂OG自主管理小组第2页共17页第1页共17页厂部目标现状课题选定提高转炉风机作业率2007转炉风机作业率平均96.11%,未能达到2008年目标。2008年厂考核指标:转炉风机作业率≥97.5%9595.59696.59797.59898.59999.51001月2月3月4月5月6月7月8月9月10月11月12月07年各月指标08年考核指标编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页工艺简介:(1)转炉生产时,风机通过高速运转产生的吸力,将炼钢产生的烟气,经烟道、洗涤塔净化除尘后,送入后工序。风机属于转炉生产的关键设备。(2)工艺要求转炉风机不间断持续运行,既分为转炉吹炼高速运行和非吹炼期低速运行。(3)风机作业率是指:除去停机时间,风机实际运行时间占要求运行时间的比例。二、选题理由三、确定目标由于是厂部提出明确要求,因此我们目标是:通过攻关,将转炉风机作业率提高到97.5%,为钢厂生产提供保障。第3页共17页第2页共17页96.11%97.5%活动前目标编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页四、目标可行性分析1.现场取证分析小组成员对07年1月至12月,风机停机时间进行统计,如下表:月份1月2月3月4月5月6月7月8月9月10月11月12月风机停机检修次数4次6次6次5次3次5次6次5次4次3次5次4次风机停机检修时间26小时30小时36小时28小时24小时29小时33小时31小时27小时23小时29小时25小时累计时间341小时小组并对停机检修原因进行分类统计,如下表:序号因素频数累计频数频率%累计频率%1风机异常停机检修267小时26778.3%78.3%2转炉设备检修连锁停机29小时2968.6%86.9%3煤气管道检修风机停机20小时3165.8%92.7%第4页共17页第3页共17页070140210280异常停机检修煤气管道泄露停机转炉设备连锁停机更换部件停机其它78.386.992.797.1806040200100频数N=341累计百分比(%)20267153502910历史最好成绩同类对比人员素质我厂2002年5月转炉风机仅停机2次,检修13时间,作业率达98.2%。据了解,武钢炼钢四分厂,2007风机作业率达97.8%,并且风机型号相似。攻关小组成员多年从事本岗位工作,且具有一定QC活动经验。目标97.5%能达到风机作业率风机异常停机,是影响风机作业率的关键问题。通过攻关将风机异常停机时间降低50%*主要症结*注解:8760-(341全年总停机时间-267全年风机异常停机时间×50%)8760小时全年时间×100%=97.63%编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页4更换部件停机检修15小时3314.4%97.1%5其他停机10小时3412.9%100%从排列图看出:风机异常停机检修267小时,约占总数78.3%,是影响风机作业率的关键问题。2.可行性分析五、原因分析小组成员针对影响风机作业率关键问题“风机异常停机”进行了关联图分析。第5页共17页第4页共17页风机异常停机风机运行程序停机风机电器部分停机风机机械部分停机风机异常情况处理不当1.职工技能培训不够风机轴承温高停机振动检测仪器失真PLC系统故障8.振动检测仪器故障7.PLC系统死机3.叶轮结灰不均匀2.电机温高停机4.叶轮备品制造误差风机电机停机5.润滑油缺失叶轮质量缺陷6.风机区域烟气含尘量高风机振动高报停机风机叶轮结灰失去平衡编号:时间:2021年x月x日书山有路勤为径,学海无...
