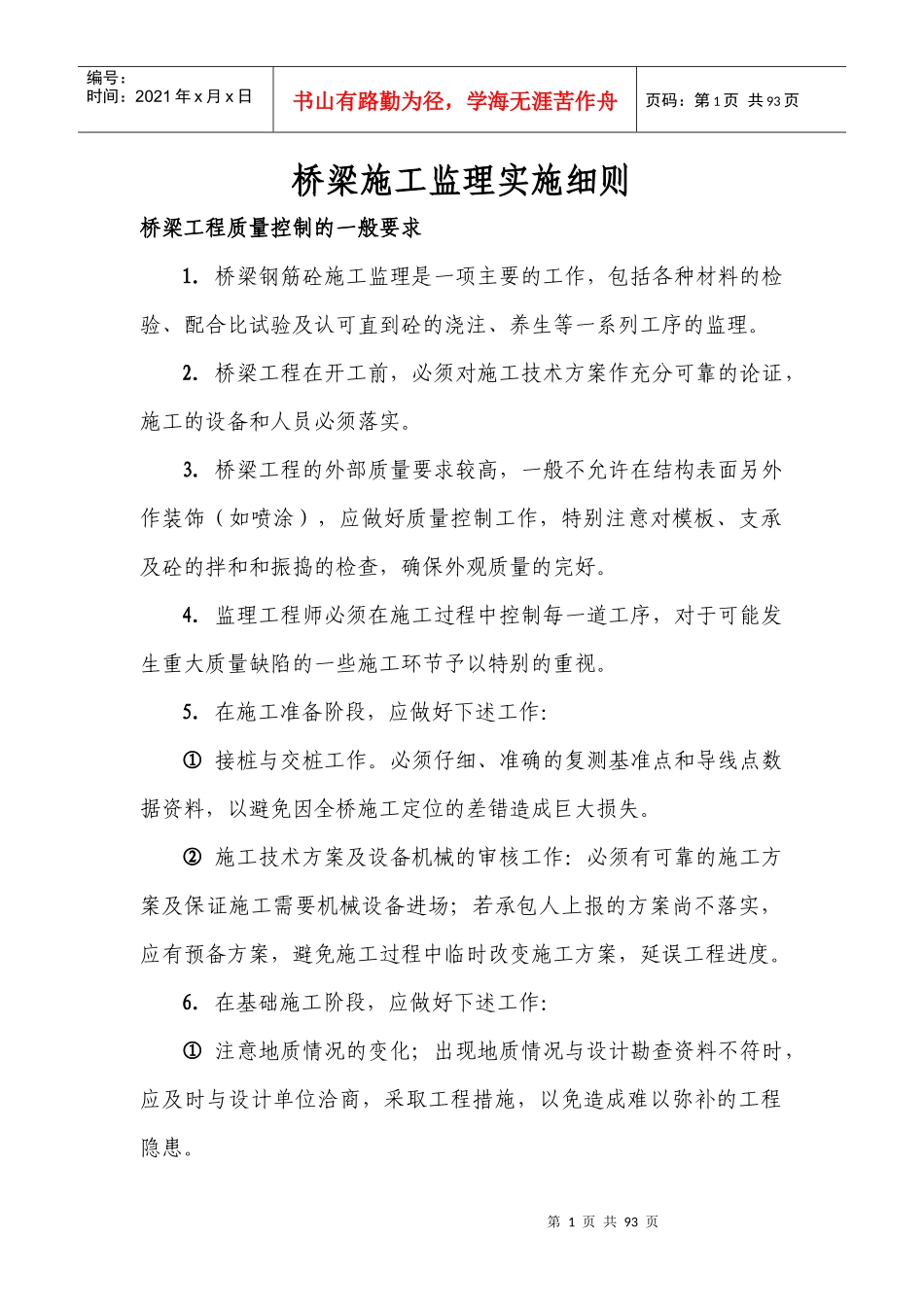

第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共93页桥梁施工监理实施细则桥梁工程质量控制的一般要求1.桥梁钢筋砼施工监理是一项主要的工作，包括各种材料的检验、配合比试验及认可直到砼的浇注、养生等一系列工序的监理。2.桥梁工程在开工前，必须对施工技术方案作充分可靠的论证，施工的设备和人员必须落实。3.桥梁工程的外部质量要求较高，一般不允许在结构表面另外作装饰（如喷涂），应做好质量控制工作，特别注意对模板、支承及砼的拌和和振捣的检查，确保外观质量的完好。4.监理工程师必须在施工过程中控制每一道工序，对于可能发生重大质量缺陷的一些施工环节予以特别的重视。5.在施工准备阶段，应做好下述工作：①接桩与交桩工作。必须仔细、准确的复测基准点和导线点数据资料，以避免因全桥施工定位的差错造成巨大损失。②施工技术方案及设备机械的审核工作：必须有可靠的施工方案及保证施工需要机械设备进场；若承包人上报的方案尚不落实，应有预备方案，避免施工过程中临时改变施工方案，延误工程进度。6.在基础施工阶段，应做好下述工作：①注意地质情况的变化；出现地质情况与设计勘查资料不符时，应及时与设计单位洽商，采取工程措施，以免造成难以弥补的工程隐患。第2页共93页第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共93页②隐蔽工程要严格旁站，基础回填前应由监理工程师到场认可，保证能及时发现地质情况的变化及工程施工的缺陷，要避免断桩等重大质量事故的发生。7.在桥台、墩台施工阶段，应做好下述工作：①仔细准确的测量定位。②要注意墩台构造物的外形尺寸和砼的外观质量。8.在桥梁上部构造的施工阶段，应做好下述工作：①要求承包人严格按照设计要求进行施工，保证砼达到强度要求，对预应力张拉要严格旁站，以确保构件的承载能力。②要重视桥梁的桥面标高控制，预应力梁的预拱度值，先浇筑梁的支架沉降，悬臂施工时的梁体变形等应严格控制。③要注意构造物的外形尺寸及外观质量。9.在桥面结构施工阶段，应做好下述工作：①注意桥面标高控制。②注意铺装厚度的控制。③注意外形尺寸及外观质量。④伸缩缝施工必须准确、仔细，避免行车跳车和过早损坏的情况发生，伸缩缝应按要求留出间隙，不能阻塞。10.桥台回填选用压缩性小的透水材料作为桥台的回填材料，监理工程师应严格控制压实度；回填土要分层填筑，严格碾压、夯实，监理人员要旁站且层层检测。第3页共93页第2页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共93页11.在施工结束阶段，要注意测量桩志的保护，避免测桩丢失，直到竣工验收。5.2桥梁工程质量控制工作流程5.2.1桥梁工程质量控制流程（见图5.2-1）5.2.2桥梁施工测量质量控制1.监理工作流程：基桩的复测和接收→监理施工测量控制网→施工定位测量→施工放样→工程施工。第4页共93页第3页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共93页2.监理工作内容⑴交桩及复测工作控制a.承包人在接到监理工程师发出的桩位图及坐标、标高等数据并现场交桩后，应在规定的期限内（一般为14d）进行复测核对并交出自己的测量成果，如果没有错误且精度符合设计要求及施工的第5页共93页第4页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共93页要求，应书面表示正式接受桩志，并负责以后的维护和使用。b.如承包人对任一测量标志及数据持有异议，应向监理工程师提交一份表格列出认为有误的桩点位置和修正的数据；在监理工程师确认以前，不得触动原有地面。c.桩基移交后，监理工程师应督促承包人做好桩志保护，基桩应保护到竣工验收后，所有桩志应设立护桩等参考标志，使得基桩可以准确地重新定位；监理工程师应定期对桩位作复核检查，以保证施工放样准确无误。⑵测量控制网的建立及其监理在开工之前承包人应加密控制网点，建立施工用测量控制网，以保证构造物各部位都能准确定位，施工过程中若个别桩位丢失后也能有足够的精度恢复桩位。a.桥梁控制网的图形①中小桥的测量控制网由桥轴线的桥...
