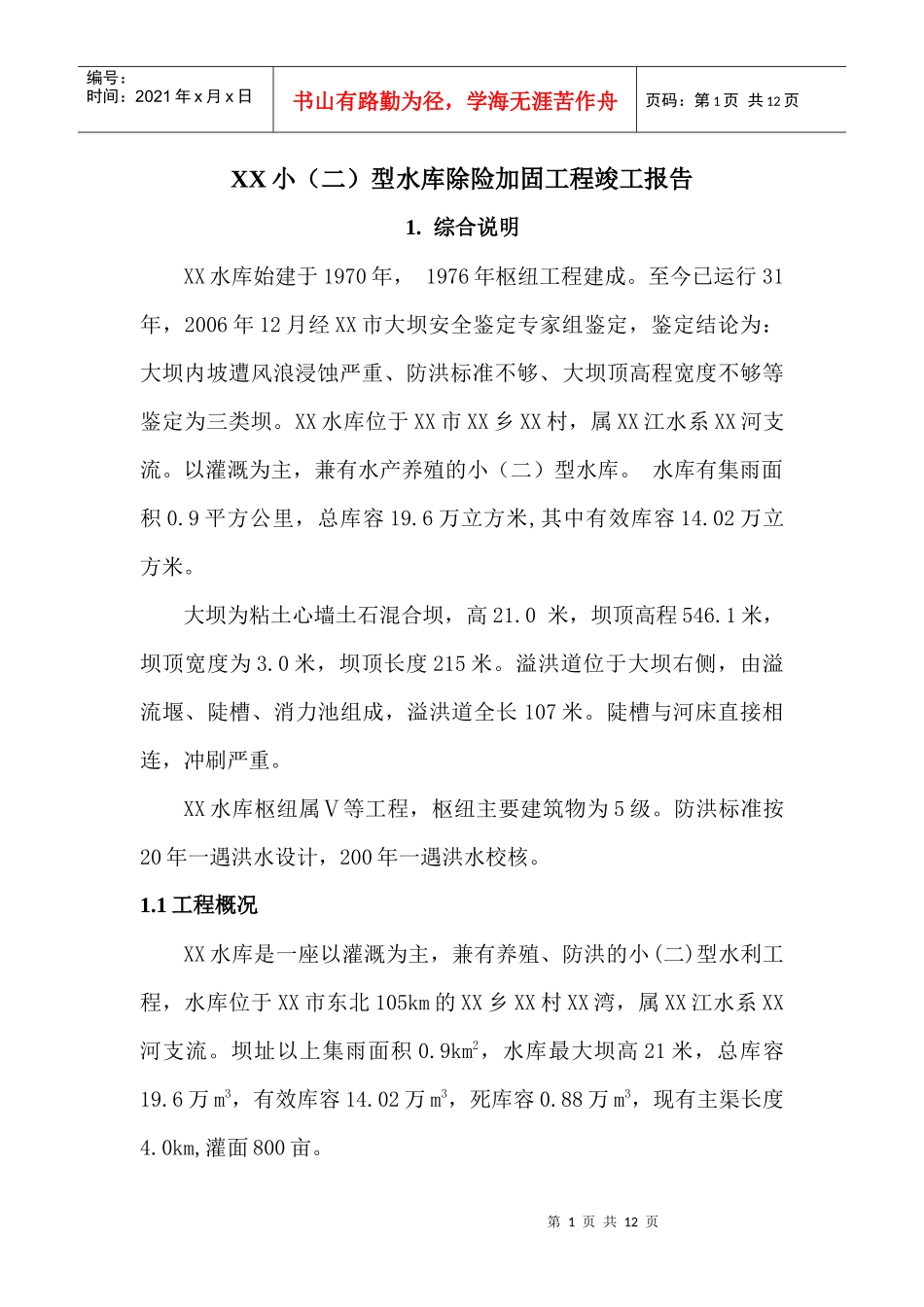

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页XX小（二）型水库除险加固工程竣工报告1.综合说明XX水库始建于1970年，1976年枢纽工程建成。至今已运行31年，2006年12月经XX市大坝安全鉴定专家组鉴定，鉴定结论为：大坝内坡遭风浪浸蚀严重、防洪标准不够、大坝顶高程宽度不够等鉴定为三类坝。XX水库位于XX市XX乡XX村，属XX江水系XX河支流。以灌溉为主，兼有水产养殖的小（二）型水库。水库有集雨面积0.9平方公里，总库容19.6万立方米,其中有效库容14.02万立方米。大坝为粘土心墙土石混合坝，高21.0米，坝顶高程546.1米，坝顶宽度为3.0米，坝顶长度215米。溢洪道位于大坝右侧，由溢流堰、陡槽、消力池组成，溢洪道全长107米。陡槽与河床直接相连，冲刷严重。XX水库枢纽属Ⅴ等工程，枢纽主要建筑物为5级。防洪标准按20年一遇洪水设计，200年一遇洪水校核。1.1工程概况XX水库是一座以灌溉为主，兼有养殖、防洪的小(二)型水利工程，水库位于XX市东北105km的XX乡XX村XX湾，属XX江水系XX河支流。坝址以上集雨面积0.9km2，水库最大坝高21米，总库容19.6万m3，有效库容14.02万m3，死库容0.88万m3，现有主渠长度4.0km,灌面800亩。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页该水库枢纽由大坝、溢洪道和放水设施三大部分组成。1.1.1大坝XX水库大坝为粘土心墙土石混合坝，最大坝高21.0米，坝顶高程546.1米，坝顶宽度为3.0米，坝顶长度215米，上游边坡坡度为1：1.75，下游边坡坡度从上至下分别为1:2.0，1:1.8，1:2.4。大坝有排水棱体，顶宽3.6米,底宽34.6米,内坡坡度为1:1.25,外坡1:1.8。大坝内外坡坡度不平整，存在局部变形,大坝内坡存在风浪浸蚀严重,1982年发生过局部内滑坡，需进行内坡整治。1.1.2溢洪道溢洪道位于大坝左侧，开敞式宽顶堰溢流，堰顶高程544.1米。溢洪道由控段、陡槽两部分组成，全长107.2米，宽度为3米，无消力池，陡槽首段未衬砌，陡槽只衬砌55米,宽度为3米,比降为i=0.833。校核洪水位546.3m的下泄流量为14.65m3/s，且溢洪道允许的最大下泄流量为4.5m3/s，溢洪道标准不够。1985年溢洪道首段发生山岩垮塌，长40米，高10米，堵塞溢洪道，同年进行溢洪道清理，清除了垮塌物，边墙未进行砌筑。溢洪道陡槽段,侧墙底板条石衬砌厚度均为0.3米，现溢洪道边墙变形严重，有多处侧墙断裂，最大缝宽5cm。溢洪道底板、侧墙条石风化严重，冲刷现象明显存在。有多处底板、侧墙条石折断。溢洪道下游接入河床，河床冲刷第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页严重。1.1.3放水设施该库放水设施采用岸边涵卧管结构形式，由涵管、卧管、消力池组成。放水高程为540.00至544.00m之间，有一排放水孔，每个放水孔直径为0.2m，放水孔间高差为1米，最大放水流量为0.12m3/s。卧管长4.64米,比降i=0.26,为箱形结构。整个放水设施均采用浆砌条石衬砌，涵管漏水.。1.2除险加固方案1、大坝整治：内护坡：清除坝坡面杂质，用150砼板护坡，板厚0.06米，板下垫层为砂土，平均厚0.1米,坡脚用条石做护坝重力墩,坝体两端用条石砌筑压边石至坝顶高，内坡坝顶口面用高30cm条石砌筑压边石，砌筑时整理坝坡达到坡比为1：2且坡面平整；外坡：外坡脚长60米，放缓外坡脚坡比达到1：2，采用条石做护坝重力墩加固，用条块石砌筑规范外坡。2、溢洪道：采用M7.5浆砌条石砌筑溢洪道边墙,底板为C20砼浇筑0.2米。3、放水设施：撤除漏水的放水涵卧管进行重新用条石砌筑。4、渠道：新建渠道70米长，采用C20砼浇筑，口面用条石砌筑。5、白蚁防治：对XX水库进行全面白蚁防治，请湖北白蚁防治研究所专家现场进行治理。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页1.3实施完成情况1.3.1大坝整治完成了内外坡面杂质清除1130㎡，和坡面规范达到设定边坡；完成了内坡加固砌筑重力墩长63m,护坡580㎡，和坝顶条石压边整治；完成了外坡加固护坝重力墩砌筑，放缓坝脚边坡和块石砌筑整体外坡。全面防治了大坝白蚁危害，清除了蚁巢，...
