植筋施工技术及验收规程VIP免费

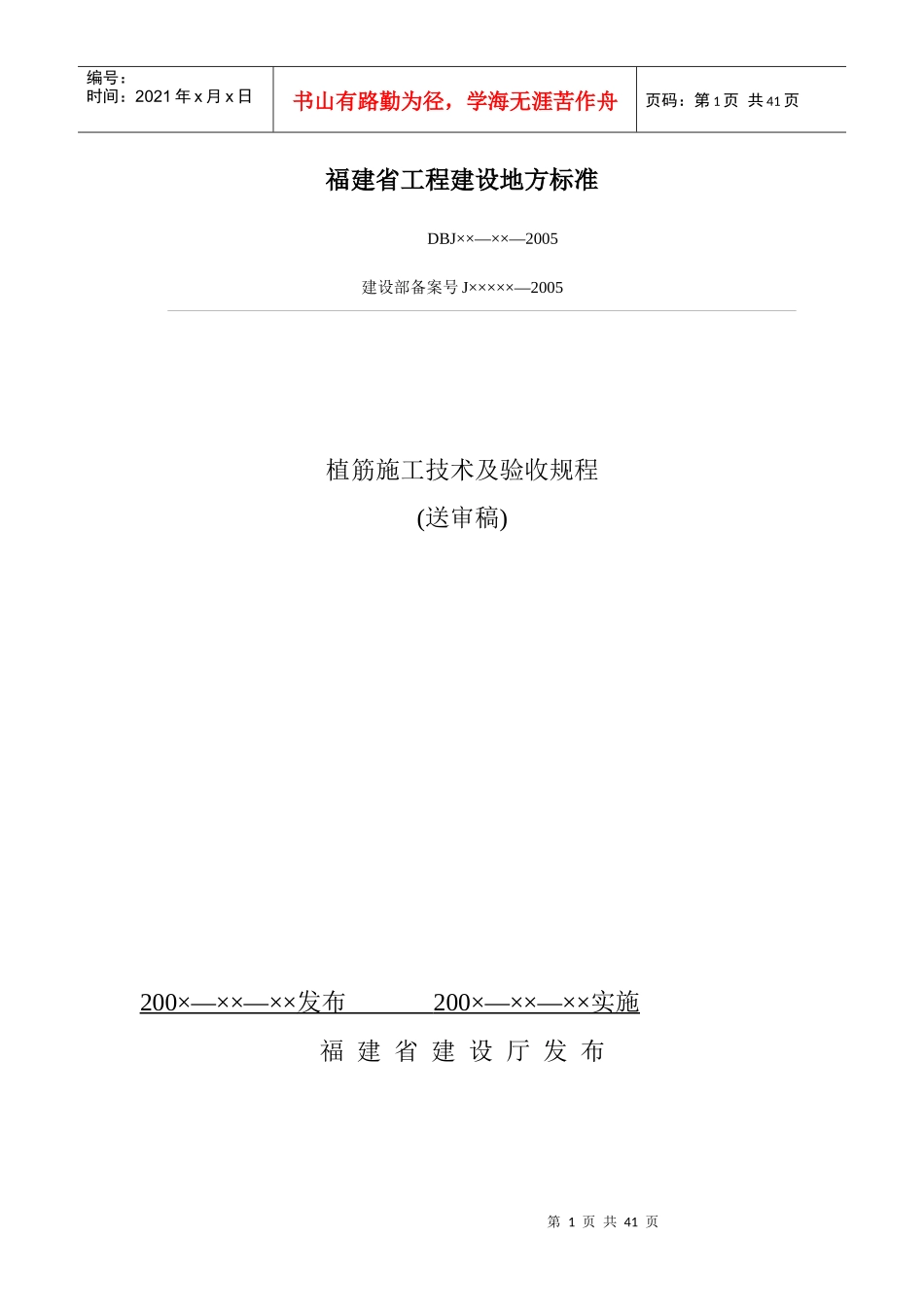

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页福建省工程建设地方标准DBJ××—××—2005建设部备案号J×××××—2005植筋施工技术及验收规程(送审稿)200×—××—××发布200×—××—××实施福建省建设厅发布第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页目录1、总则2、术语2.1植筋2.2植筋胶2.3植筋深度3、基本规定3.1材料3.2设计4、施工要求4.1一般要求4.2施工流程4.3施工要点4.3.1钻孔4.3.2清孔4.3.3即配式注胶4.3.4注射式注胶4.3.5植筋4.3.6养护5、施工安全和注意事项6、检验第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页1．总则1.0.1为了适应当前建筑业建筑物加固改造专业迅速发展的需要，提高加固施工技术水平，加强施工质量控制与管理，确保加固工程施工质量，特制定本规程。1.0.2本工程适用于福建省内结构加固补强专业施工企业施工过程的质量控制。1.0.3结构加固补强专业施工企业，必须取得建设部或我省建设厅相应的特种专业工程专业承包资质证书，按建筑施工企业管理要求，建立完善切实可行的规章制度，设置技术和质量管理机构。1.0.4施工技术资料应按建筑施工管理要求整理归档保存。1.0.5植筋操作人员均应经岗前培训，持证上岗。2．术语2.0.1植筋将钢筋与混凝土连接在一起的后固定系统。2.0.2植筋胶将钢筋与混凝土牢固地粘结在一起的树脂。2.0.3植筋深度能够保证在拉拔试验中钢筋屈服破坏所需要的最小锚固长度。2.0.4抗拉拔试验平行于植筋轴线而施加轴向荷载的试验。2.0.5位移植筋相对于构件的移动。对于抗拉拔试验，位移沿植筋轴线测量。。3、基本规定3.1材料3.1.1植筋所使用的植筋胶和钢筋必须符合国家现行标准、规范的规定，产品必须有相应的产品说明书，每批产品的合格证和出厂检验报告（编号应与原材料实物标注一致）；如属国外进口产品，还应提供相应海关报关证明。3.1.2原材料进场施工前，应按有关要求按批取样、检验，其检验结果必须符合有关标准、规范要求，合格后方可使用。3.1.3严禁使用质保期过期的植筋胶及已腐蚀的钢筋。3.1.4应根据建筑物重要性，使用环境等要求选择植筋胶。3.1.5应优先使用HRB335级热轧带肋钢筋，也可采用HRB400级和RRB400级热轧带肋钢筋。3.2设计3.2.1建筑植筋工程应按结构设计图纸要求施工。植筋深度和钻孔直径应根据建筑物性质、重要程度、使用要求、结构特点、环境条件、原有结构混凝土强度等确定，当设计没有明确规定时可根据承载力要求按表3.2.1选择。3.2.2当所植钢筋需要与原有钢筋进行锚固搭接时，其长度应另行计算。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页植筋承载力标准值Rk选择表表3.2.1钢筋直径φ钻孔直径D承载力标准值Rk理论钢筋屈服锚固深度㎜㎜KN㎜101427.332.838.343.749..254.760.165.696121636.041.948.553.959.865.971.8126141845.051.458.264.270.677.183.5163162255.362.369.176.082.989.996.8103.7195202877.285.092.7100.4108.1115..9131.3146.9162.3273223089.297.2105.3113.5121.6137.8154.0170.2186.53152532111.3119.9128.5145.6162.7181.4197.0214.2231.23892836127.2136.3154.4172.6191.0208.5228.6245.3263.54663240239.4258.6283.5296.9316.0570植筋锚固深度L（㎜）100120140160180200220240260280300340380420460500540580620660※建议锚入深度hs=15×φ备注：1、Ⅱ钢筋：fy=310N/㎜22、混凝土：C303、孔深超过200mm时，应采用措施保证注胶质量。4、锚固深度≥100mm。（悬挑结构构件≥150mm）4.施工要求4.1一般要求4.1.1植筋工程施工前应对施工设计图纸进行会审。施工单位应根据图纸要求和现场实际情况编制施工组织设计方案及技术措施，其内容包括：施工程序、施工工艺、技术措施、安全措施、质量标准、成品保护等，并在进场前对操作班组进行技术交底。4.1.2植筋工程施工前，必须按工程量备好植筋胶和钢筋，以及配套的施工机具，安排好临时堆放场地，操作人员应持证上岗。4.1.3进场的植...
