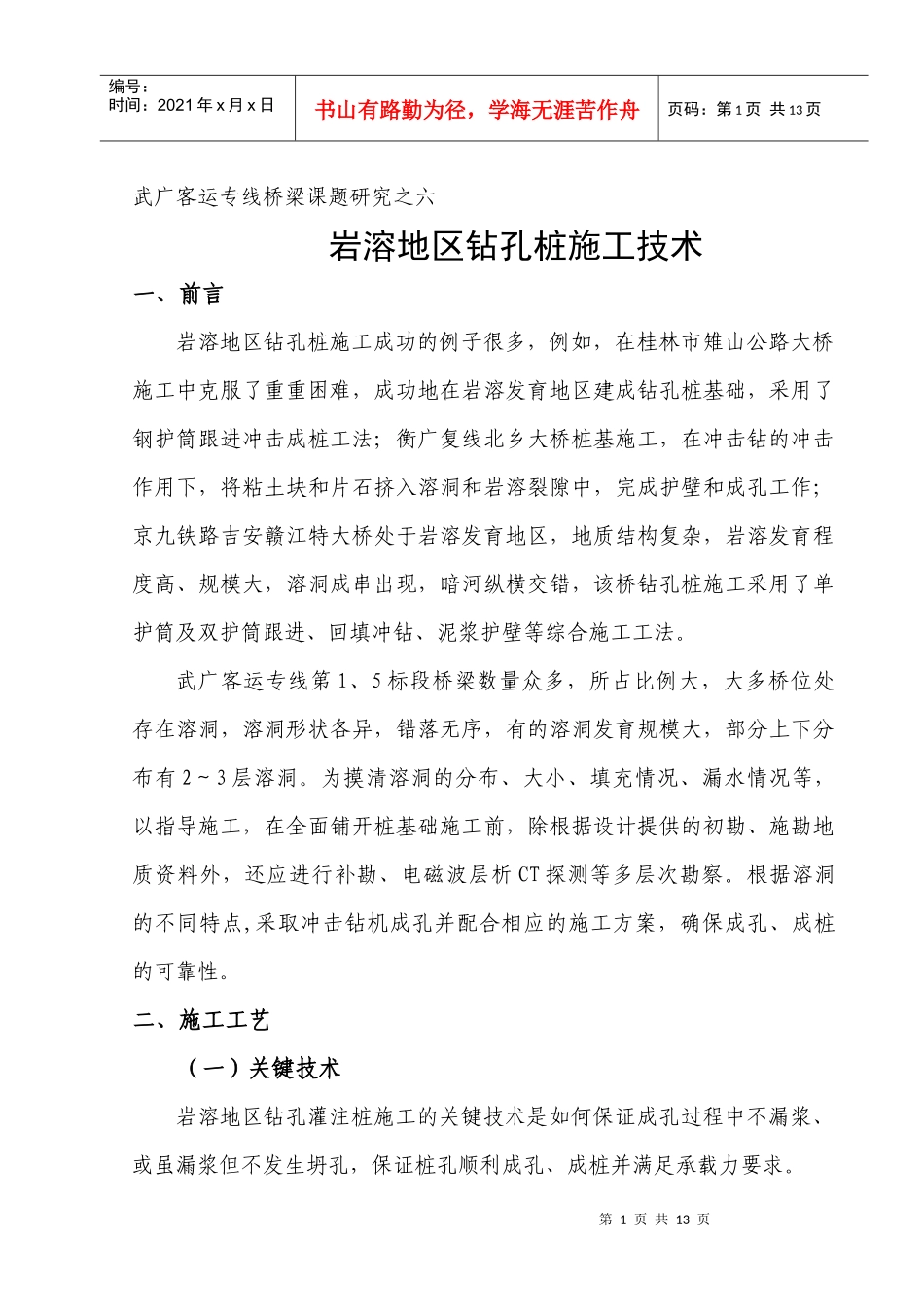

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页武广客运专线桥梁课题研究之六岩溶地区钻孔桩施工技术一、前言岩溶地区钻孔桩施工成功的例子很多，例如，在桂林市雉山公路大桥施工中克服了重重困难，成功地在岩溶发育地区建成钻孔桩基础，采用了钢护筒跟进冲击成桩工法；衡广复线北乡大桥桩基施工，在冲击钻的冲击作用下，将粘土块和片石挤入溶洞和岩溶裂隙中，完成护壁和成孔工作；京九铁路吉安赣江特大桥处于岩溶发育地区，地质结构复杂，岩溶发育程度高、规模大，溶洞成串出现，暗河纵横交错，该桥钻孔桩施工采用了单护筒及双护筒跟进、回填冲钻、泥浆护壁等综合施工工法。武广客运专线第1、5标段桥梁数量众多，所占比例大，大多桥位处存在溶洞，溶洞形状各异，错落无序，有的溶洞发育规模大，部分上下分布有2～3层溶洞。为摸清溶洞的分布、大小、填充情况、漏水情况等，以指导施工，在全面铺开桩基础施工前，除根据设计提供的初勘、施勘地质资料外，还应进行补勘、电磁波层析CT探测等多层次勘察。根据溶洞的不同特点,采取冲击钻机成孔并配合相应的施工方案，确保成孔、成桩的可靠性。二、施工工艺（一）关键技术岩溶地区钻孔灌注桩施工的关键技术是如何保证成孔过程中不漏浆、或虽漏浆但不发生坍孔，保证桩孔顺利成孔、成桩并满足承载力要求。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页（二）施工方法1、对溶蚀发育轻微、空洞不大、施工时漏浆量小的桩基施工采取正常成孔方法施工，当钻穿溶洞漏浆时，反复投入黄土和片石，利用钻头冲击将黄土和片石挤入溶洞和岩溶裂隙中，还可掺入水泥、烧碱和锯末，增大孔壁的自稳能力。（1）工艺程序施工准备→埋设护筒→移动钻机、定位→护筒内投入土、片石、水→钻孔→抽碴→吸泥清碴。（2）施工要点①开孔时用小冲程冲击钻孔，要打得准、打得稳，间断冲击，少抽碴，使开口圆顺。②加入小于15cm片石，反复冲击2-4次，挤密护筒底部周围土层。③密切注意观察钻机工作情况、周围地表沉降和护筒内水位变化，防止不正常情况发生。④根据地质柱状图，在接近溶洞时勤观察、勤检查，凭手握冲击主绳的手感，钻头冲击岩层的响声，抽取的岩样判断是否接近岩溶地层。⑤接近岩溶时主绳松绳量应为1-2cm，防止击穿岩壳时卡钻。⑥钻穿岩溶地层上壳时一旦漏浆，要及时投放粘土块、片石并补水，保持孔内水位高度。2、空洞较大且充填物为软塑状的单层溶洞条件下的桩基施工采取振动锤下沉钢护筒到基岩，然后冲击钻孔至溶洞顶板，利用冲击第3页共13页第2页共13页施工准备钻机就位灌注水下砼震动下沉钢护筒冲击钻孔通过溶洞顶板灌注砼填充溶洞清孔安放钢筋笼、导管随钻进随检孔加工钢护筒、桩帽等投入粘土测量定位冲击钻孔至桩底二次清孔测量沉碴厚度编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页钻穿溶洞顶板后，灌注低标号砼，使砼面高于溶洞顶面，砼灌注时采取间歇方式。待砼达到一定强度后再继续钻孔，穿过低标号砼成孔。（1）工艺流程空洞较大的单层溶洞条件下钻孔桩施工工艺流程图（2）施工要点反循环冲击钻孔：采取冲击成孔时，为防止冲击振动使邻孔壁坍塌或影响邻孔刚灌注的砼凝固，待邻孔砼灌注完毕24h后开钻。钢护筒下到岩面以后，即开始对覆盖层和顶板进行冲钻。在覆盖层中可采用正反循环钻进，冲钻方法与一般冲击钻孔相同；在岩石地层中以十第4页共13页第3页共13页施工准备钻机就位灌注水下砼震动下沉钢护筒冲击钻孔通过溶洞顶板下沉内护筒清孔安放钢筋笼、导管随钻进随检孔加工钢护筒、桩帽等投入粘土测量定位冲击钻孔至桩底二次清孔测量沉碴厚度编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页字型钻头冲击基岩成孔，钻进方式为泵吸反循环。岩层中钻进时，泥浆浓度控制在1.15～1.20。当钻穿岩溶顶板时暂停钻孔，拆移钻头，进行溶洞区水下砼的灌注，砼采取低标号砼，砼配合比由现场试验确定，保证每批砼坍落范围在3米左右。砼灌注采取间歇灌注方法（以免砼流失太远造成浪费），直至到达溶洞顶面...
