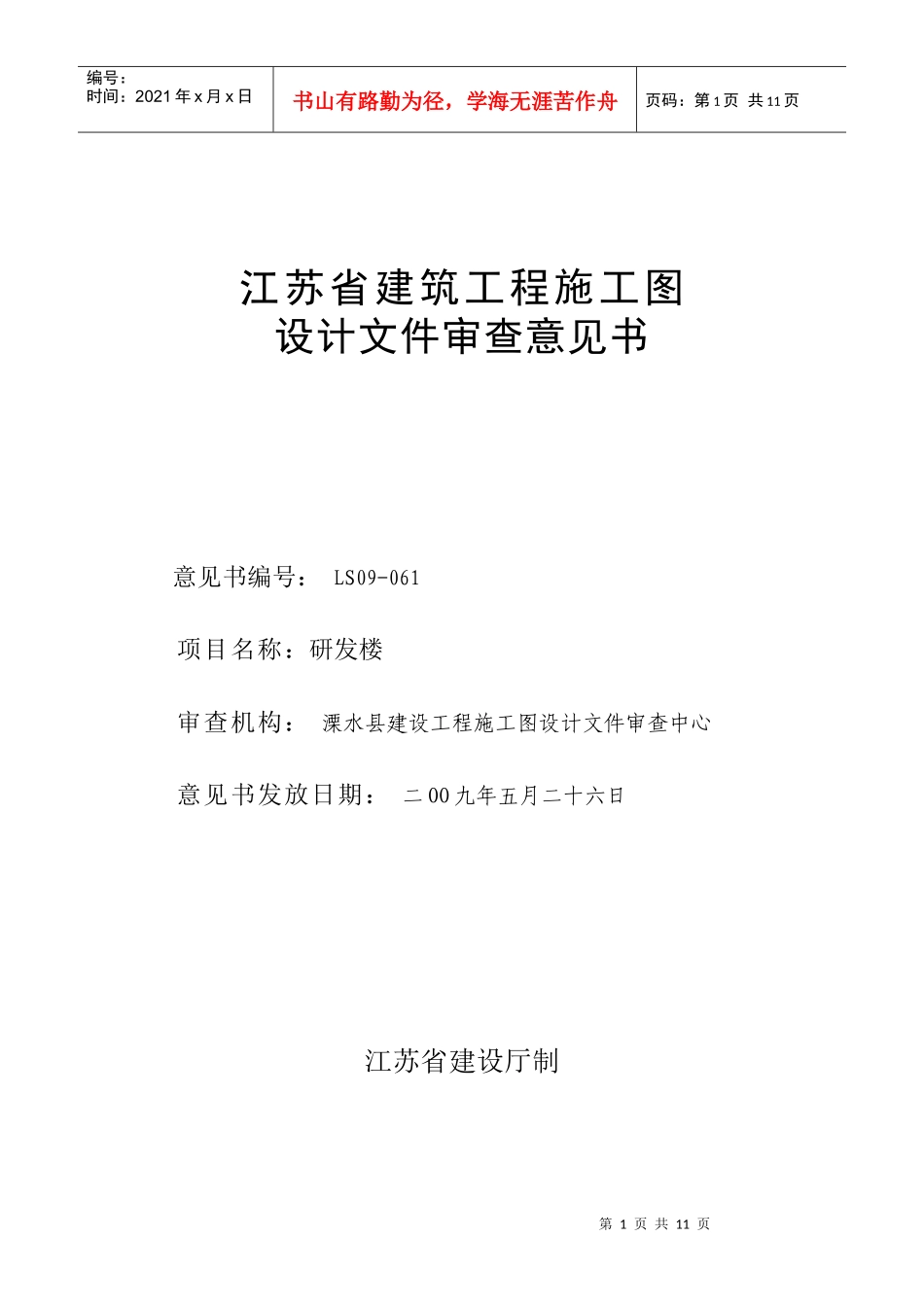

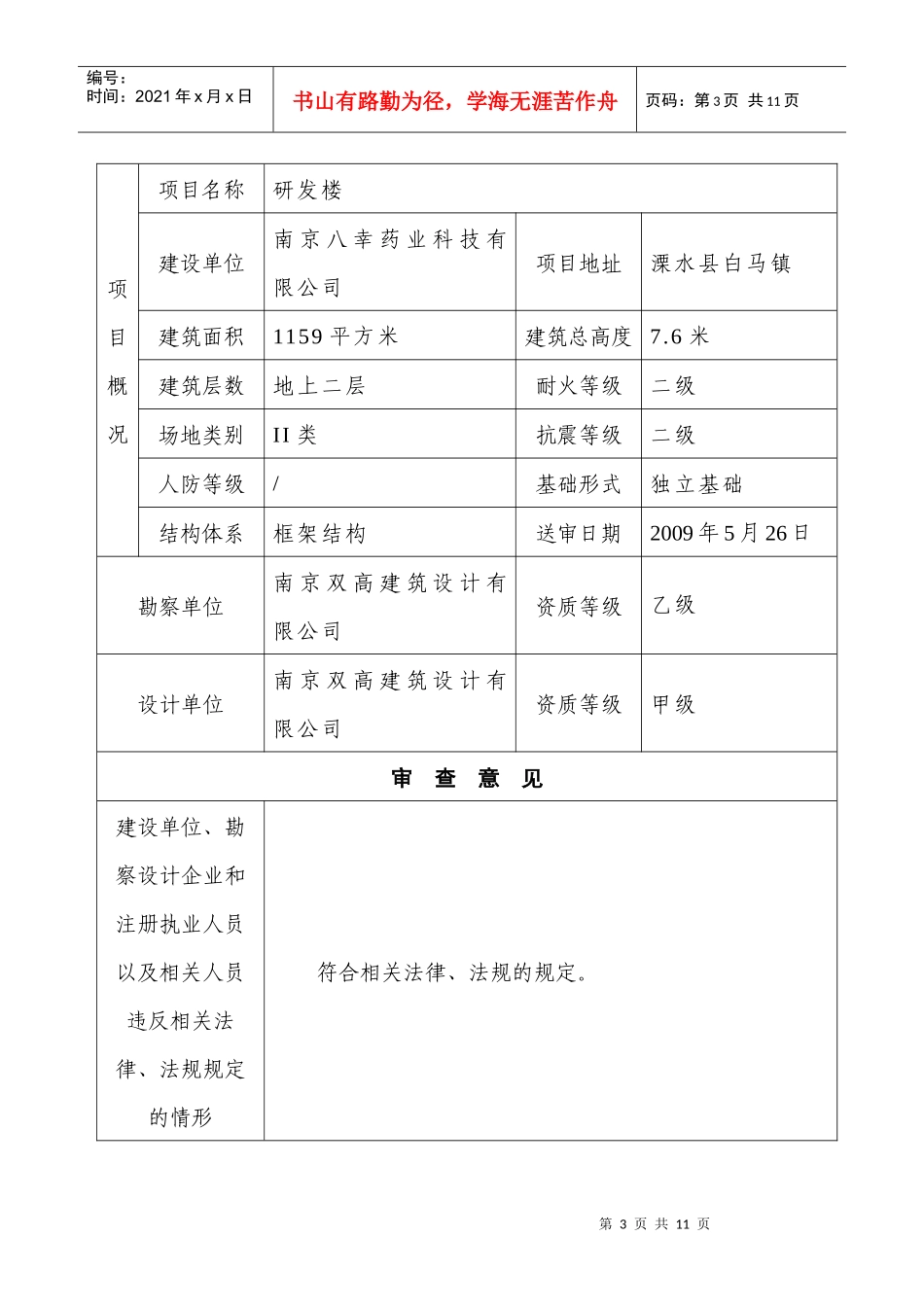

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页江苏省建筑工程施工图设计文件审查意见书意见书编号：LS09-061项目名称：研发楼审查机构：溧水县建设工程施工图设计文件审查中心意见书发放日期：二OO九年五月二十六日江苏省建设厅制第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页南京八幸药业科技有限公司：根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》的规定，受你单位委托，我机构对你单位报送的研发楼项目勘察报告、施工图设计文件进行了审查，形成审查意见附后。请你单位会同相关单位认真修改、调整，并在七个工作日内将修改回复意见（含变更图纸，一式四份）送我机构复审。二OO九年五月二十六日（审查机构公章）（附页审查意见）第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页项目概况项目名称研发楼建设单位南京八幸药业科技有限公司项目地址溧水县白马镇建筑面积1159平方米建筑总高度7.6米建筑层数地上二层耐火等级二级场地类别II类抗震等级二级人防等级/基础形式独立基础结构体系框架结构送审日期2009年5月26日勘察单位南京双高建筑设计有限公司资质等级乙级设计单位南京双高建筑设计有限公司资质等级甲级审查意见建设单位、勘察设计企业和注册执业人员以及相关人员违反相关法律、法规规定的情形符合相关法律、法规的规定。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页违反国家及地方节能建筑设计标准和节能要求的情形经审查，无违反国家及地方节能建筑设计标准和节能要求。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页（建筑）专业审查意见南京八幸药业科技有限公司研发楼一、违反强制性条文1、一层门厅隔墙上的门均未做乙级防火门，不满足GB50016-06第7.2.3.4二、违反应执行规范无三、其它：1、走廊处标注“隔墙1000高其余装饰做”，未对装饰材料的耐火极限做要求，无法判断二次装修时所采用的材料是否符合GB50016-06第5.1.1条。2、地面保温层150厚加气砼下未做防水层，无法保证保温材料的热工性能。3、A轴外墙凹槽处，即建施8大样2，楼梯未做排水。四、节能设计1、门厅处二层架空楼板和A轴凹槽处楼梯未做保温，不满足GB50189-05第4.2.2-4（强条）2、此楼实际朝向偏东，节能专篇标注不正确，节能计算书缺7轴的窗墙比计算。设计人专业负责人审核人注册师执业印章号违反强制性条文数2违反强制性标准数1审查人邹式汀认定证书号日期第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页审查人认定证书号2009-5-26（结构）专业审查意见南京八幸药业科技有限公司研发楼一、违反应执行性标准1、基础内纵筋直钩长度为220或180，则柱纵筋在基础内的锚固长度不满足GB50007-2002第8.2.3条。2、基础内J1等的钢筋搭接长度为500，不满足GB50010-2002第9.4.3条。二、其他问题和优化设计意见1、结施5图的节点1大样，砖栏杆处应设置混凝土小立柱加强2、3.55m层的KL27、KL24、KL26、KL21、KL23等梁应按计算要求配置剪扭纵筋。3、3.55m层的LL11、LL13梁、7.15m层的WLL11、WLL13梁应按悬臂梁考虑并配置钢筋。4、屋面处女儿墙砌筑材料不宜采用混凝土空心砌块。（宜采用其他实心砌块等材料，以防止屋面渗漏等问题。）5、7.15m层现浇板厚度为110，0/A轴的女儿墙小立柱纵筋可能无法锚固。设计人专业负责人审核人注册师执业印章号违反强制性条文数0违反强制性标准数2第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页审查人宋以曙认定证书号日期审查人认定证书号2009-5-26（给、排水）专业审查意见南京八幸药业科技有限公司研发楼一、违反强制性条文无二、违反应执行规范1、配电间没配置灭火器，不符合GB50140-2005的附录D中的规定。2、卫生间采用直通式地漏，...
