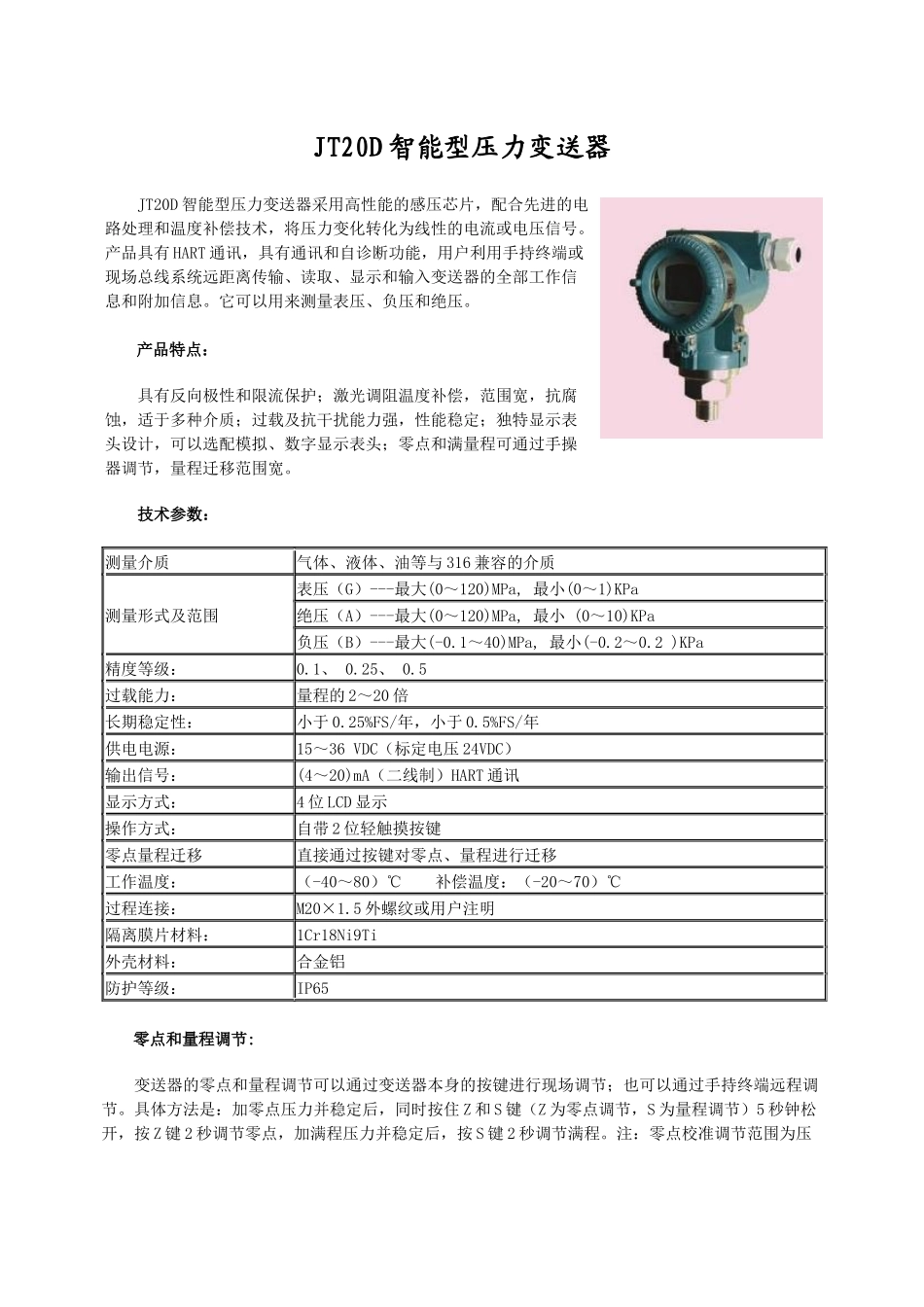

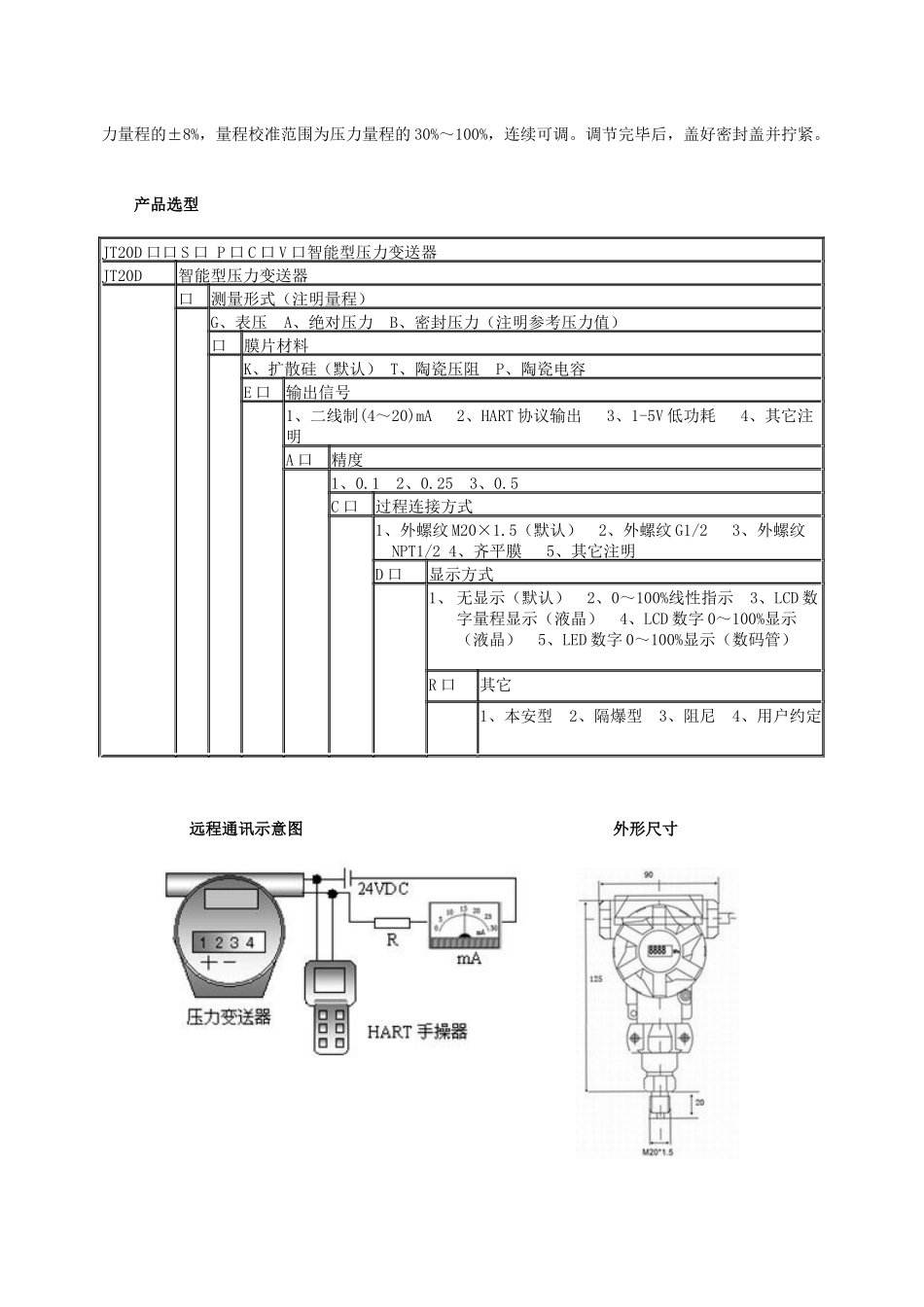

JT20D智能型压力变送器JT20D智能型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。产品特点：具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。技术参数：测量介质气体、液体、油等与316兼容的介质测量形式及范围表压（G）---最大(0～120)MPa,最小(0～1)KPa绝压（A）---最大(0～120)MPa,最小(0～10)KPa负压（B）---最大(-0.1～40)MPa,最小(-0.2～0.2)KPa精度等级：0.1、0.25、0.5过载能力：量程的2～20倍长期稳定性：小于0.25%FS/年，小于0.5%FS/年供电电源：15～36VDC（标定电压24VDC）输出信号：(4～20)mA（二线制）HART通讯显示方式：4位LCD显示操作方式：自带2位轻触摸按键零点量程迁移直接通过按键对零点、量程进行迁移工作温度：（-40～80）℃补偿温度：（-20～70）℃过程连接：M20×1.5外螺纹或用户注明隔离膜片材料：1Cr18Ni9Ti外壳材料：合金铝防护等级：IP65零点和量程调节:变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。产品选型远程通讯示意图外形尺寸JT20D口口S口P口C口V口智能型压力变送器JT20D智能型压力变送器口测量形式（注明量程）G、表压A、绝对压力B、密封压力（注明参考压力值）口膜片材料K、扩散硅（默认）T、陶瓷压阻P、陶瓷电容E口输出信号1、二线制(4～20)mA2、HART协议输出3、1-5V低功耗4、其它注明A口精度1、0.12、0.253、0.5C口过程连接方式1、外螺纹M20×1.5（默认）2、外螺纹G1/23、外螺纹NPT1/24、齐平膜5、其它注明D口显示方式1、无显示（默认）2、0～100%线性指示3、LCD数字量程显示（液晶）4、LCD数字0～100%显示（液晶）5、LED数字0～100%显示（数码管）R口其它1、本安型2、隔爆型3、阻尼4、用户约定
