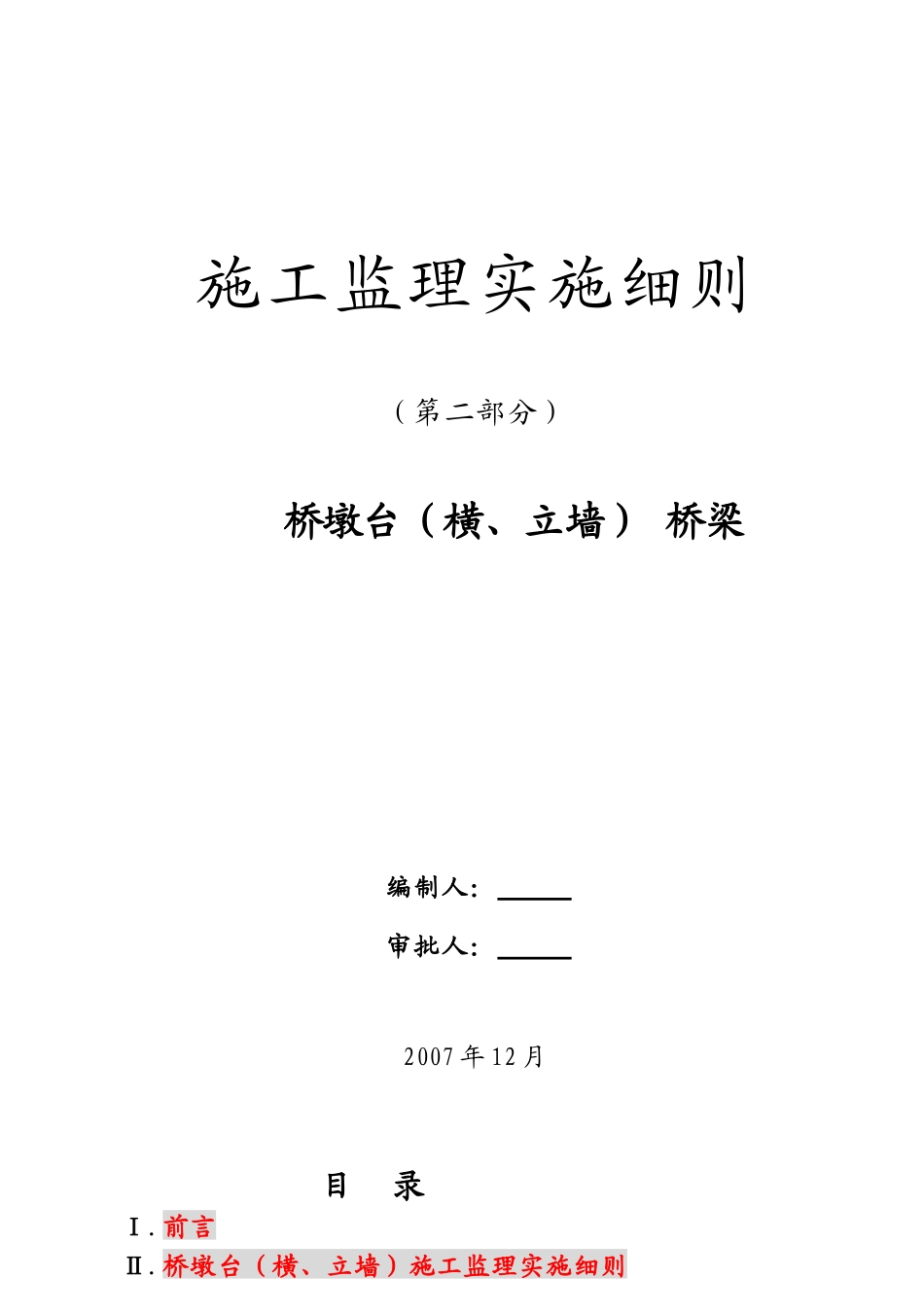

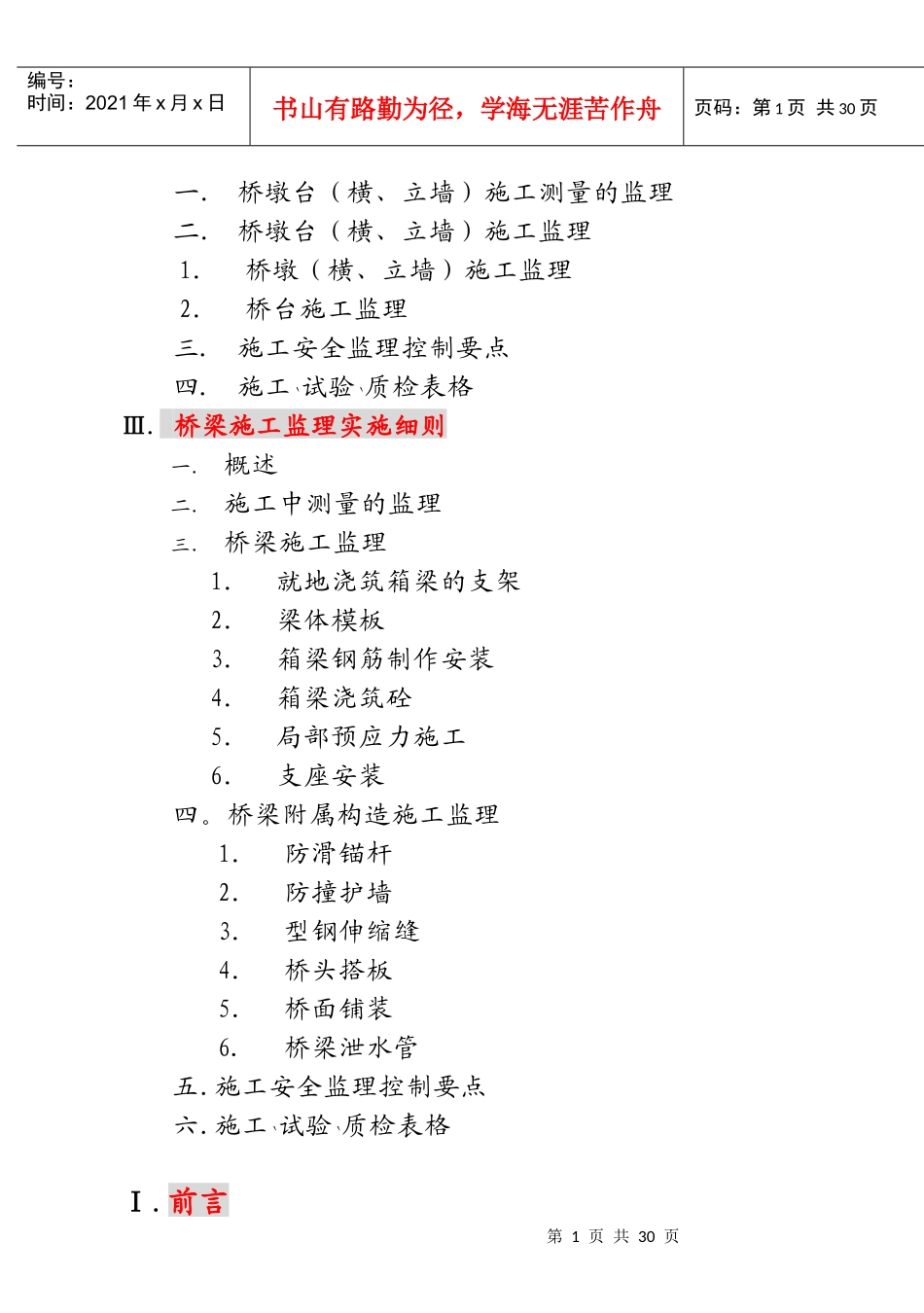

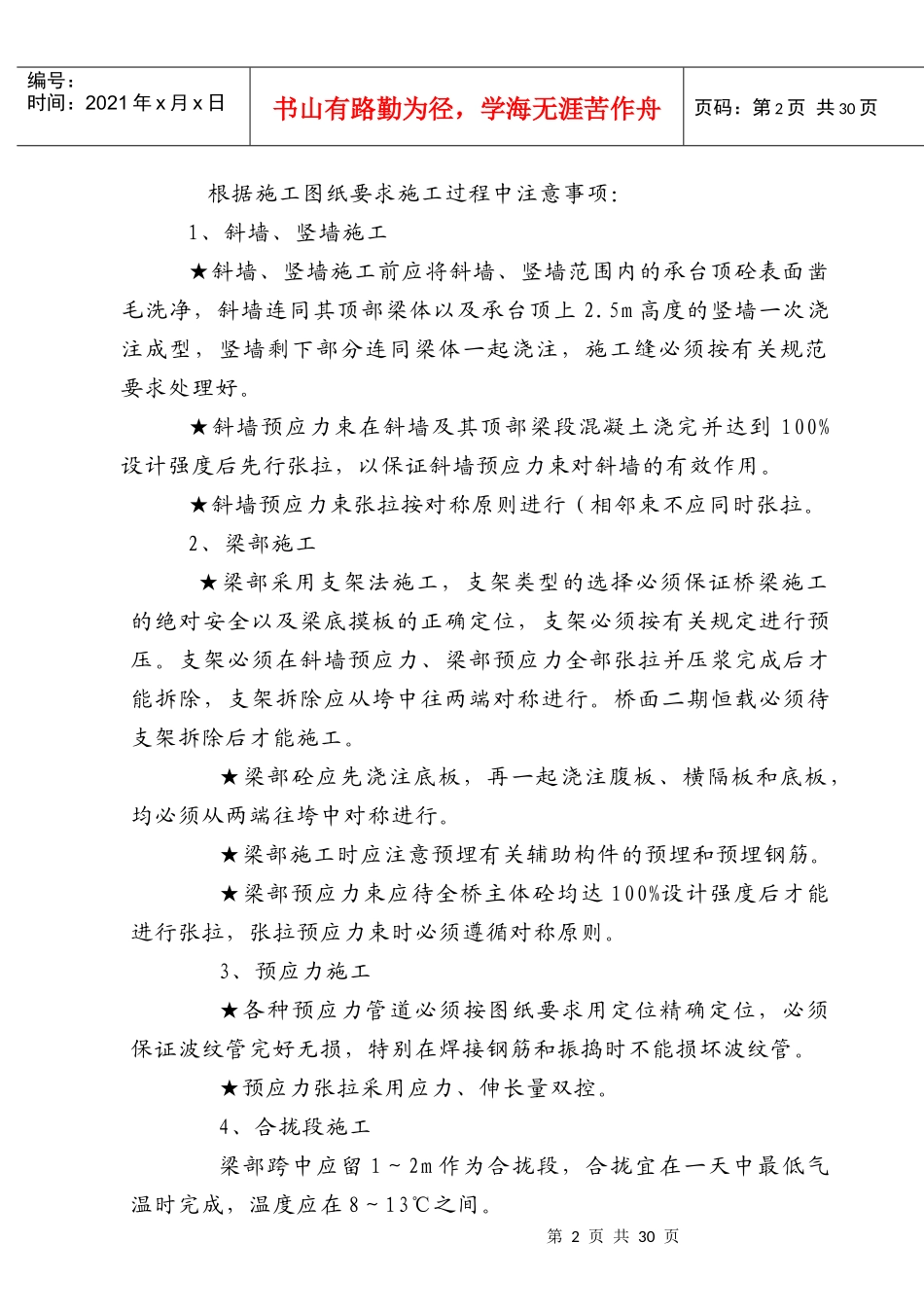

施工监理实施细则（第二部分）桥墩台（横、立墙）桥梁编制人：审批人：2007年12月目录Ⅰ.前言Ⅱ.桥墩台（横、立墙）施工监理实施细则第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页一.桥墩台（横、立墙）施工测量的监理二.桥墩台（横、立墙）施工监理1．桥墩（横、立墙）施工监理2．桥台施工监理三.施工安全监理控制要点四.施工`试验`质检表格Ⅲ.桥梁施工监理实施细则一.概述二.施工中测量的监理三.桥梁施工监理1．就地浇筑箱梁的支架2．梁体模板3．箱梁钢筋制作安装4．箱梁浇筑砼5．局部预应力施工6．支座安装四。桥梁附属构造施工监理1．防滑锚杆2．防撞护墙3．型钢伸缩缝4．桥头搭板5．桥面铺装6．桥梁泄水管五.施工安全监理控制要点六.施工`试验`质检表格Ⅰ.前言第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页根据施工图纸要求施工过程中注意事项：1、斜墙、竖墙施工★斜墙、竖墙施工前应将斜墙、竖墙范围内的承台顶砼表面凿毛洗净，斜墙连同其顶部梁体以及承台顶上2.5m高度的竖墙一次浇注成型，竖墙剩下部分连同梁体一起浇注，施工缝必须按有关规范要求处理好。★斜墙预应力束在斜墙及其顶部梁段混凝土浇完并达到100%设计强度后先行张拉，以保证斜墙预应力束对斜墙的有效作用。★斜墙预应力束张拉按对称原则进行（相邻束不应同时张拉。2、梁部施工★梁部采用支架法施工，支架类型的选择必须保证桥梁施工的绝对安全以及梁底摸板的正确定位，支架必须按有关规定进行预压。支架必须在斜墙预应力、梁部预应力全部张拉并压浆完成后才能拆除，支架拆除应从垮中往两端对称进行。桥面二期恒载必须待支架拆除后才能施工。★梁部砼应先浇注底板，再一起浇注腹板、横隔板和底板，均必须从两端往垮中对称进行。★梁部施工时应注意预埋有关辅助构件的预埋和预埋钢筋。★梁部预应力束应待全桥主体砼均达100%设计强度后才能进行张拉，张拉预应力束时必须遵循对称原则。3、预应力施工★各种预应力管道必须按图纸要求用定位精确定位，必须保证波纹管完好无损，特别在焊接钢筋和振捣时不能损坏波纹管。★预应力张拉采用应力、伸长量双控。4、合拢段施工梁部跨中应留1～2m作为合拢段，合拢宜在一天中最低气温时完成，温度应在8～13℃之间。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页5、其它★斜墙、竖墙侧面按图中设置挡墙以确保不对斜墙形成土体压力（计算时未考虑土压力对斜墙的影响）。★雨季即将来临，本桥施工时应随时关注气候的变化，作好防洪安排，减少损失。★箱内模板必须取出。★桥梁建成后，建议作成桥荷载试验。★未尽事宜按《公路桥涵施工技术规范》（JTJ041-2000）办理。II.桥墩台（横、立墙）施工监理实施细则.一.桥墩台（横、立墙）施工测量的监理1.测定成桩桩顶高程.利用高程控制点，对已完成浇注砼的钻孔灌注桩,用水准仪第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页进行高程测量,按设计测定桩顶标高，据以凿除超灌的桩头砼，高程误差不得超过10MM。2.测定成桩中心点.利用各钻孔桩的护桩测定钻孔灌注桩清理桩头后的桩顶中心用红铅笔或墨线标出桩顶中心。如果发现护桩被施工机械扰动时，应利用平面控制点用全站仪极座标法进行桩中心的测定。必要时用此法对前述方法测定的中心进行校对。测量误差不得超过5MM。3.待桩柱（横、立墙）连接段砼浇注完成后同样采用上述发办法，测定墩柱底标高和中心点。误差要求同上。4.墩柱（横、立墙）立模后测定墩顶标高和中心点，其误差均不的超过3MM。5.桥台立模后用水平仪和吊锤球方法测定桥台底部和顶部标高，测量桥台钢筋模板尺寸及方位，标高误差不得超过5MM，模板尺寸偏差不得超过5MM。6.待墩台完成后用全站仪最后一次测定墩台中心和支座中心位置。用水准仪测定桥梁支点高程。7.用钢尺准确丈量各墩台中心距离，与设计距离进行校对，设计距离按设计图上坐标进行计算得出。并与桥梁支座位置图进行核对，以便进行修正使上下部结构相匹配。8...
