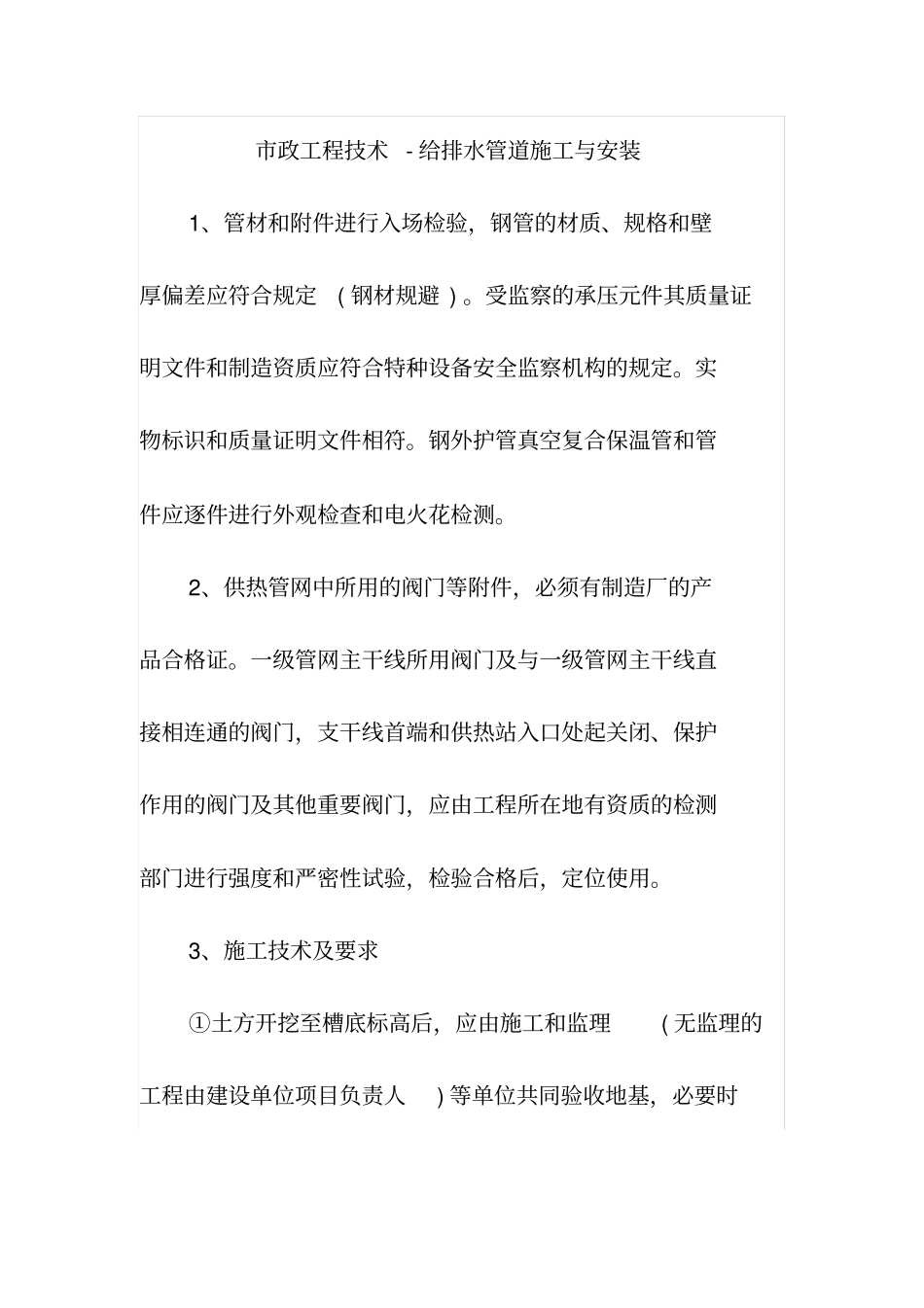

市政工程技术-给排水管道施工与安装1、管材和附件进行入场检验，钢管的材质、规格和壁厚偏差应符合规定(钢材规避)。受监察的承压元件其质量证明文件和制造资质应符合特种设备安全监察机构的规定。实物标识和质量证明文件相符。钢外护管真空复合保温管和管件应逐件进行外观检查和电火花检测。2、供热管网中所用的阀门等附件，必须有制造厂的产品合格证。一级管网主干线所用阀门及与一级管网主干线直接相连通的阀门，支干线首端和供热站入口处起关闭、保护作用的阀门及其他重要阀门，应由工程所在地有资质的检测部门进行强度和严密性试验，检验合格后，定位使用。3、施工技术及要求①土方开挖至槽底标高后，应由施工和监理(无监理的工程由建设单位项目负责人)等单位共同验收地基，必要时还应有勘察、设计人员参加。对松软地基及坑洞应由设计(勘察)人提出处理意见。②管道安装前，应完成支、吊架的安装及防腐处理。支、吊架的位置应准确、平整、牢固，标高和坡度符合设计规定。管件制作和可预组装的部分宜在管道安装前完成，并经检验合格。③供热管道的连接方式主要有：螺纹连接(丝接)、法兰连接和焊接连接。螺纹连接仅适用于小管径、低压力和较低温度的情况。供热网管道的连接一般应采用焊接连接方式。④对接管口时，应检查管道平直度，在距接口中心200mm处测量，允许偏差lmm，在所对接管子的全长范围内，最大偏差值应不超过lOmm。⑤采用偏心异径管(大小头)时，蒸汽管道的变径以管底相平(俗称底平)安装在水平管路上，以便于排除管内冷凝水;热水管道变径以管顶相平(俗称顶平)安装在水平管路上，以利于排除管内空气。⑥施工间断时，管口应用堵板封闭，雨期施工时应有防止管道漂浮、泥浆进人管腔，以及防止直埋蒸汽管道工作管和保温层进水的措施。⑦直埋保温管安装时，出现折角或折角大于设计值必须经过设计确认。距补偿器12m范围内管段不应有变坡和折角，两固定支座之间的直埋蒸汽管道不宜有折角。⑧直埋蒸汽管道的工作管，必须采用有补偿的敷设方式，钢质外护管宜采用无补偿方式敷设。钢质外护管必须进行外防腐。必须设置排潮管。外护管防腐层应进行全面在线电火花检漏及施工安装后的电火花检漏，耐击穿电压应符合国家现行标准的要求，对检漏中发现的损伤处须进行修补，并进行电火花检测，合格后方可进行回填。⑨管道穿过基础、墙壁、楼板处，应安装套管或预留孔洞，且焊口不得置于套管中、孔洞内以及隐蔽的地方，穿墙套管每侧应出墙20～25mm;穿过楼板的套管应高出板面50mm;套管与管道之间的空隙可用柔性材料填塞;套管直径应比保温管道外径大50mm;套管中心的允许偏差为lOmm，预留孔洞中心的允许偏差为25mm。4、管道附件安装要求①补偿器安装前，管道和固定支架之间不得进行固定②L形、Z形、Ⅱ形补偿器一般在施工现场制作，制作应采用优质碳素钢无缝钢管。通常Ⅱ形补偿器应水平安装，平行臂应与管线坡度及坡向相同，垂直臂应呈水平。垂直安装时，不得在弯管上开孔安装放风管和排水管。③在靠近补偿器的两端，至少应各设有一个导向支架④当安装时的环境温度低于补偿零点(设计的最高温度与最低温度差值的1/2)时，应对补偿器进行预拉伸⑤在安装波形补偿器或填料式补偿器时，补偿器应与管道保持同轴，不得偏斜，有流向标记(箭头)的补偿器，安装时应使流向标记与管道介质流向一致。⑥补偿器的临时固定装置在管道安装、试压、保温完毕后，应将紧固件松开，保证在使用中可以自由伸缩。5、管道支架安装①除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。②固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定③支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求④支架处不得有环焊缝。支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10～Omm。管道支架的支承表面的标高可以采用在其上部加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。⑤具有不同位移量或位移方向不同的管道，不得共用同一吊杆或滑托。⑥固定支架处的固定角板，只允许与管道焊接，切忌与固定支架结构焊接，以...
