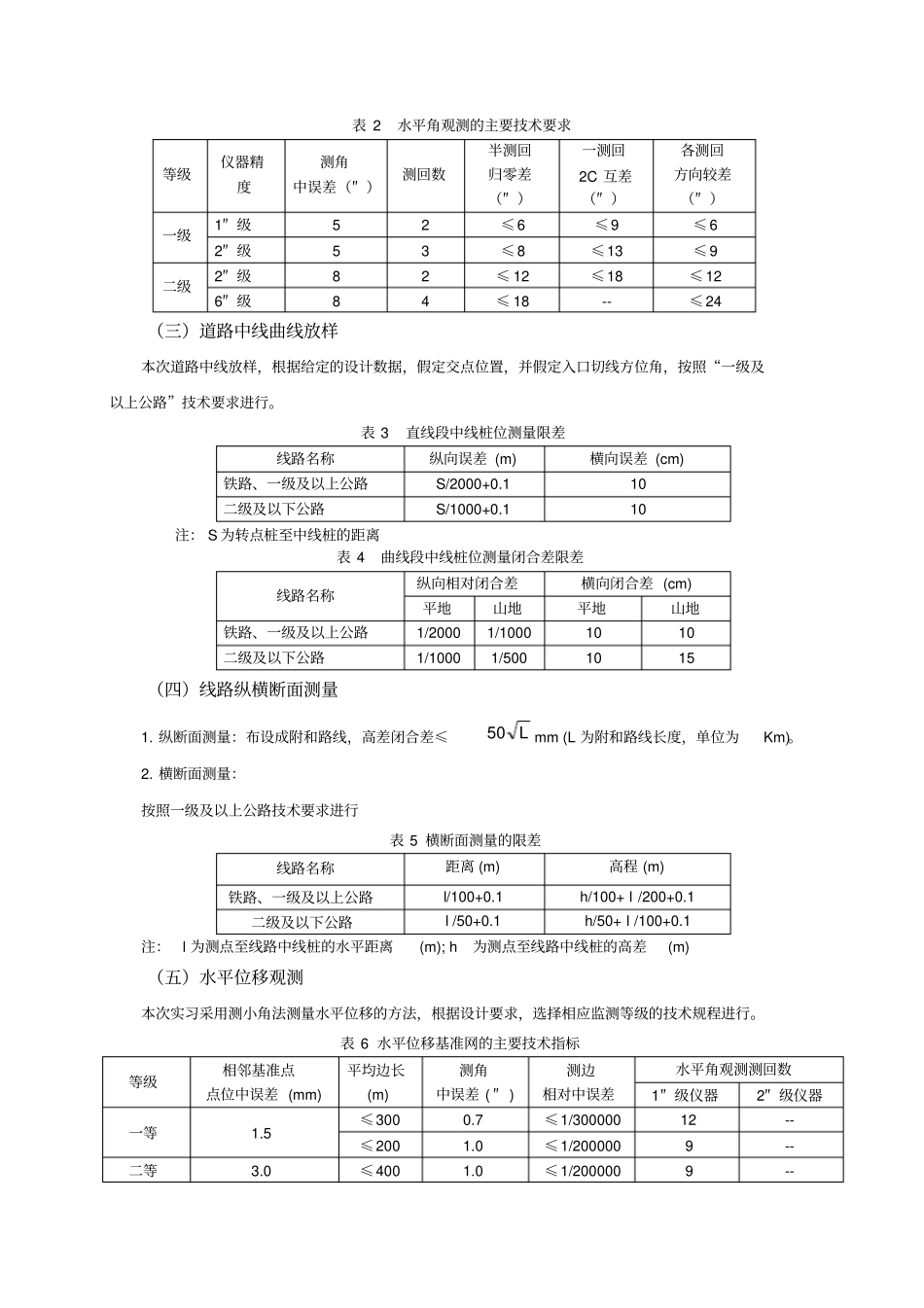

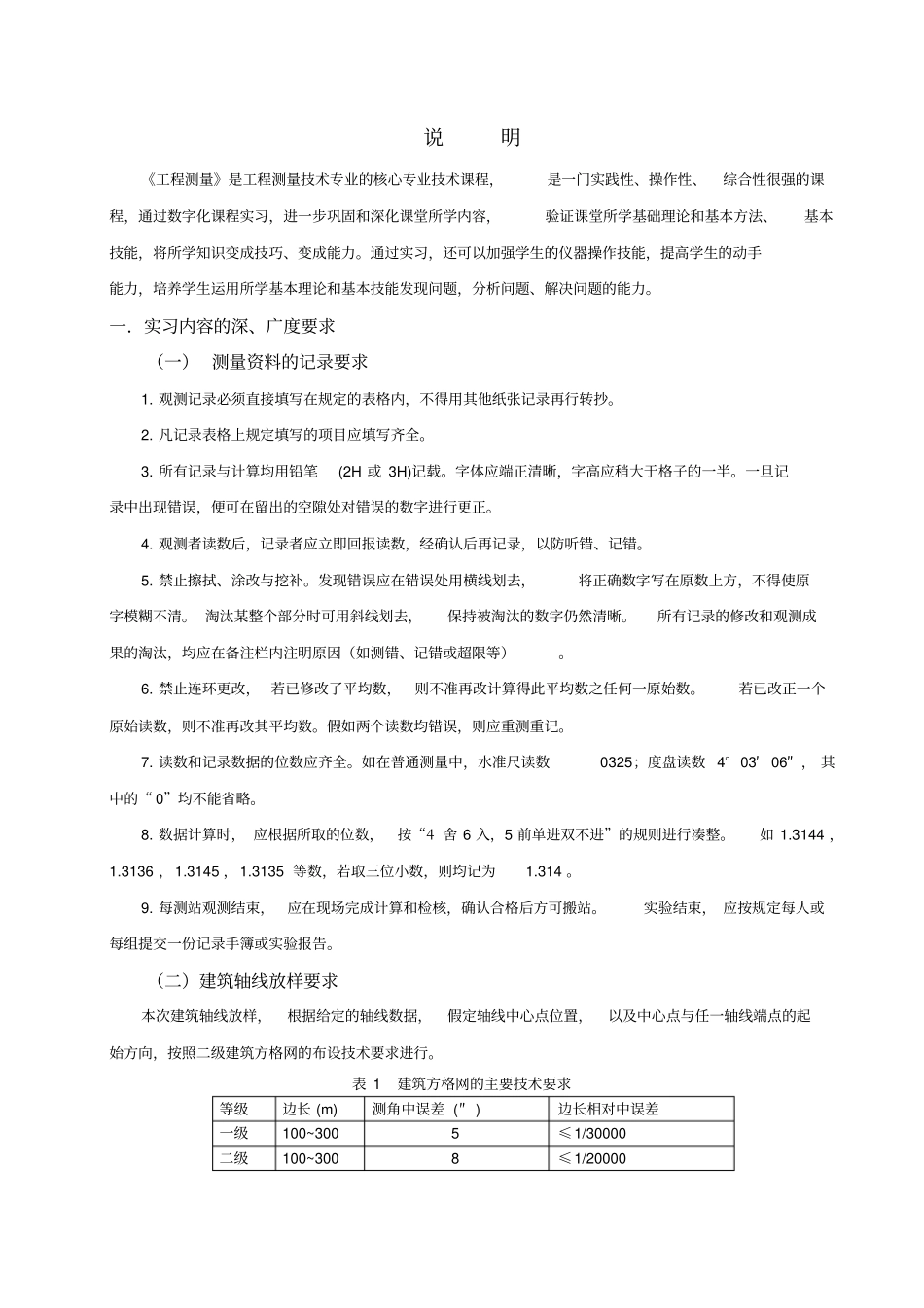

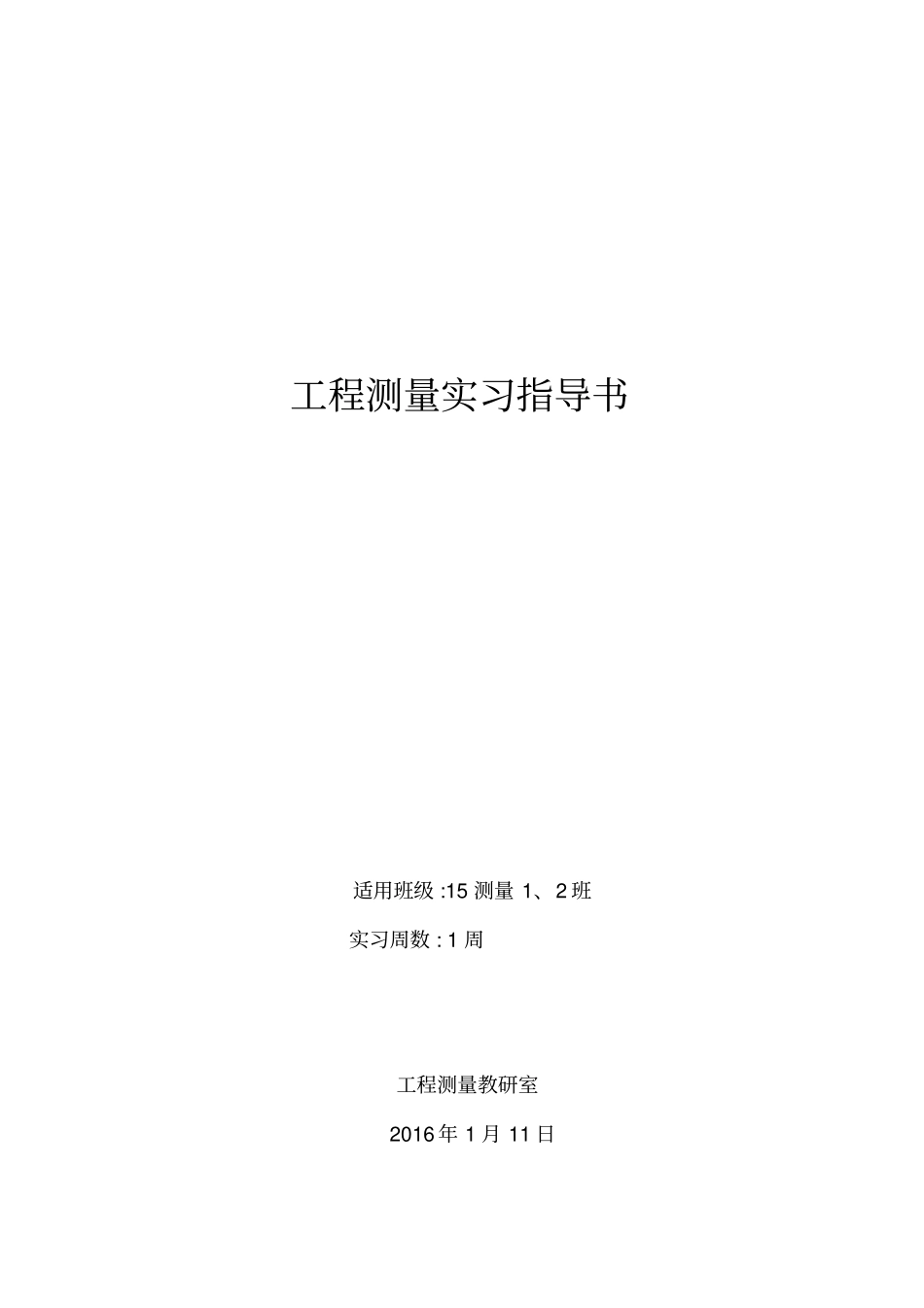

工程测量实习指导书适用班级:15测量1、2班实习周数:1周工程测量教研室2016年1月11日说明《工程测量》是工程测量技术专业的核心专业技术课程，是一门实践性、操作性、综合性很强的课程，通过数字化课程实习，进一步巩固和深化课堂所学内容，验证课堂所学基础理论和基本方法、基本技能，将所学知识变成技巧、变成能力。通过实习，还可以加强学生的仪器操作技能，提高学生的动手能力，培养学生运用所学基本理论和基本技能发现问题，分析问题、解决问题的能力。一．实习内容的深、广度要求（一）测量资料的记录要求1.观测记录必须直接填写在规定的表格内，不得用其他纸张记录再行转抄。2.凡记录表格上规定填写的项目应填写齐全。3.所有记录与计算均用铅笔(2H或3H)记载。字体应端正清晰，字高应稍大于格子的一半。一旦记录中出现错误，便可在留出的空隙处对错误的数字进行更正。4.观测者读数后，记录者应立即回报读数，经确认后再记录，以防听错、记错。5.禁止擦拭、涂改与挖补。发现错误应在错误处用横线划去，将正确数字写在原数上方，不得使原字模糊不清。淘汰某整个部分时可用斜线划去，保持被淘汰的数字仍然清晰。所有记录的修改和观测成果的淘汰，均应在备注栏内注明原因（如测错、记错或超限等）。6.禁止连环更改，若已修改了平均数，则不准再改计算得此平均数之任何一原始数。若已改正一个原始读数，则不准再改其平均数。假如两个读数均错误，则应重测重记。7.读数和记录数据的位数应齐全。如在普通测量中，水准尺读数0325；度盘读数4°03′06″，其中的“0”均不能省略。8.数据计算时，应根据所取的位数，按“4舍6入，5前单进双不进”的规则进行凑整。如1.3144，1.3136，1.3145，1.3135等数，若取三位小数，则均记为1.314。9.每测站观测结束，应在现场完成计算和检核，确认合格后方可搬站。实验结束，应按规定每人或每组提交一份记录手簿或实验报告。（二）建筑轴线放样要求本次建筑轴线放样，根据给定的轴线数据，假定轴线中心点位置，以及中心点与任一轴线端点的起始方向，按照二级建筑方格网的布设技术要求进行。表1建筑方格网的主要技术要求等级边长(m)测角中误差(″)边长相对中误差一级100~3005≤1/30000二级100~3008≤1/20000表2水平角观测的主要技术要求等级仪器精度测角中误差（″）测回数半测回归零差（″）一测回2C互差（″）各测回方向较差（″）一级1″级52≤6≤9≤62″级53≤8≤13≤9二级2″级82≤12≤18≤126″级84≤18--≤24（三）道路中线曲线放样本次道路中线放样，根据给定的设计数据，假定交点位置，并假定入口切线方位角，按照“一级及以上公路”技术要求进行。表3直线段中线桩位测量限差线路名称纵向误差(m)横向误差(cm)铁路、一级及以上公路S/2000+0.110二级及以下公路S/1000+0.110注：S为转点桩至中线桩的距离表4曲线段中线桩位测量闭合差限差线路名称纵向相对闭合差横向闭合差(cm)平地山地平地山地铁路、一级及以上公路1/20001/10001010二级及以下公路1/10001/5001015（四）线路纵横断面测量1.纵断面测量：布设成附和路线，高差闭合差≤L50mm(L为附和路线长度，单位为Km)。2.横断面测量：按照一级及以上公路技术要求进行表5横断面测量的限差线路名称距离(m)高程(m)铁路、一级及以上公路l/100+0.1h/100+l/200+0.1二级及以下公路l/50+0.1h/50+l/100+0.1注：l为测点至线路中线桩的水平距离(m);h为测点至线路中线桩的高差(m)（五）水平位移观测本次实习采用测小角法测量水平位移的方法，根据设计要求，选择相应监测等级的技术规程进行。表6水平位移基准网的主要技术指标等级相邻基准点点位中误差(mm)平均边长(m)测角中误差(″)测边相对中误差水平角观测测回数1″级仪器2″级仪器一等1.5≤3000.7≤1/30000012--≤2001.0≤1/2000009--二等3.0≤4001.0≤1/2000009--≤2001.8≤1/10000069三等6.0≤4501.8≤1/10000069≤3502.5≤1/8000046四等12.0≤6002.5≤1/8000046表7水平角方向观测法的技术指标等级仪器精度光学测微器两处重合读数之差（″）半测回归零差（″）一测回2C互差（″）各测回方向较差（″）四等及以下1″级1≤6≤9≤62″级3≤8≤13≤9一级及以下...
