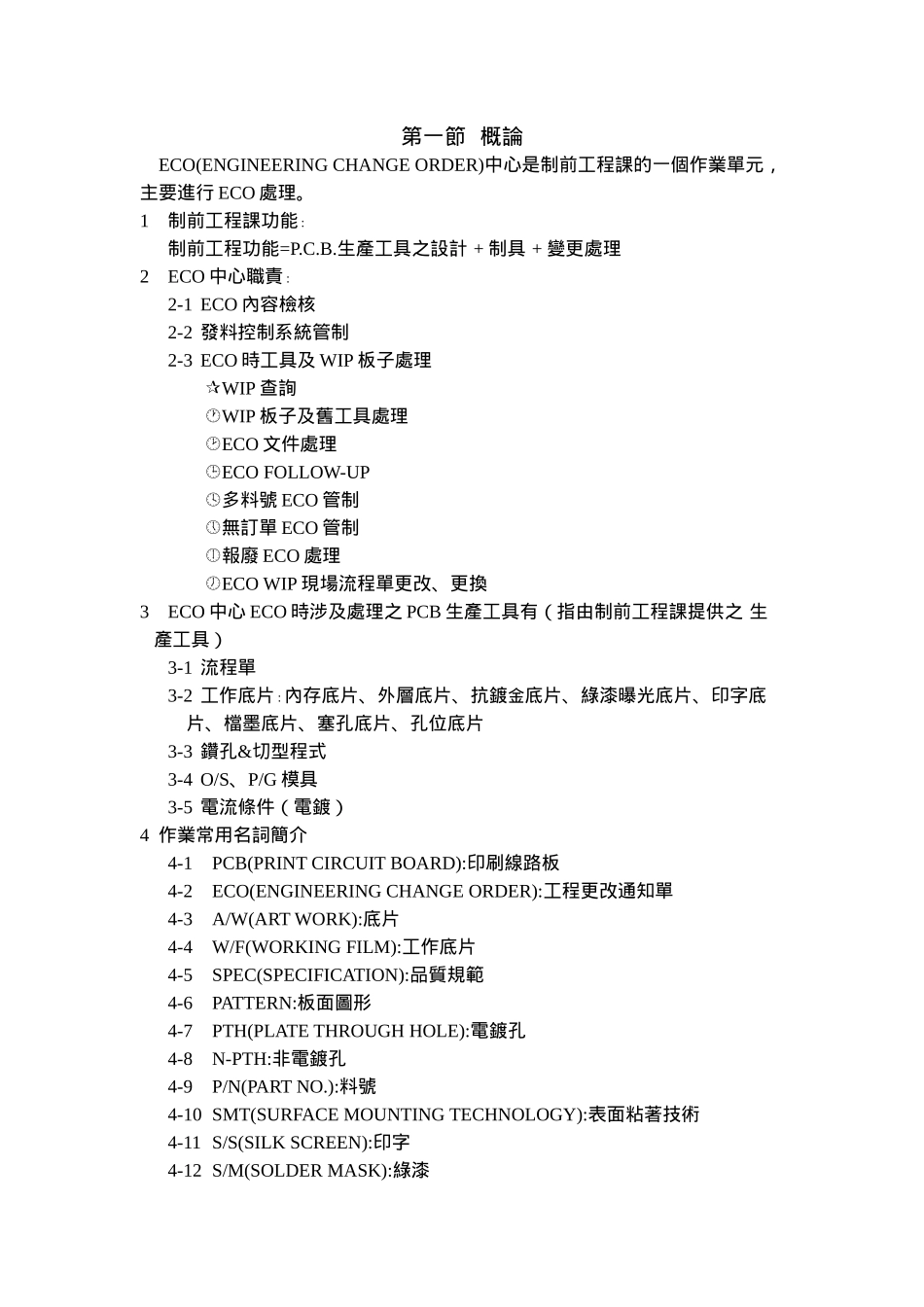

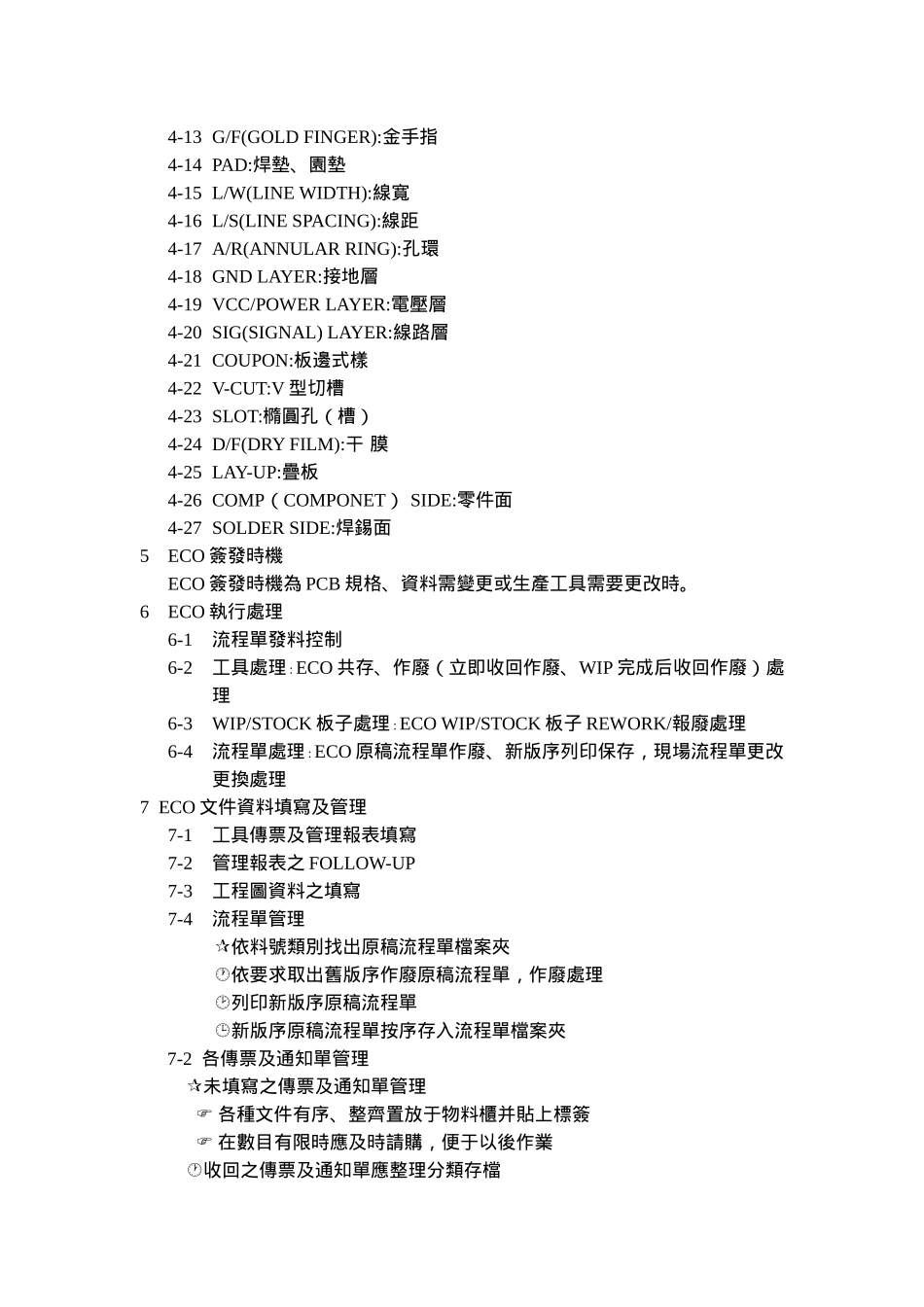

ECO中心ECO作業訓練教材一、目的本教材之目的在于說明ECO系統工具處理的相關操作，為后補人員或新進人員進行ECO系統教育，通過學習使其能在ECO發生時，對工具及WIP板子進行處理作業。二、範圍此教材適用于有ECO時，配合ECO系統各作業規範對ECO文件進行處理，舊生產工具及WIP板子的處理。便于ECO作業人員學習掌握ECO時舊生產工具的處理及ECO時WIP板子的處理作業。三．說明制前工程課的功能=設計+制具+工具管理。ECO中心主要進行有ECO時，進行工具的管理及處理作業，從而達到工具的有序流動，及現場生產工具的正確使用。故ECO處理作業是制前工程課工作的一個重要項目。ECO系統對于PCB專業知識要求較高，需具備相關設計知識。所以應結合ECO作業規範和設計準則及設計作業規範學習。此教材主要為操作步驟說明，若與作業規範有抵觸，作業規範優先于此訓練教材，并希望能指正，便于修訂。第一節概論ECO(ENGINEERINGCHANGEORDER)中心是制前工程課的一個作業單元，主要進行ECO處理。1制前工程課功能﹕制前工程功能=P.C.B.生產工具之設計+制具+變更處理2ECO中心職責﹕2-1ECO內容檢核2-2發料控制系統管制2-3ECO時工具及WIP板子處理WIP查詢WIP板子及舊工具處理ECO文件處理ECOFOLLOW-UP多料號ECO管制無訂單ECO管制報廢ECO處理ECOWIP現場流程單更改、更換3ECO中心ECO時涉及處理之PCB生產工具有（指由制前工程課提供之生產工具）3-1流程單3-2工作底片﹕內存底片、外層底片、抗鍍金底片、綠漆曝光底片、印字底片、檔墨底片、塞孔底片、孔位底片3-3鑽孔&切型程式3-4O/S、P/G模具3-5電流條件（電鍍）4作業常用名詞簡介4-1PCB(PRINTCIRCUITBOARD):印刷線路板4-2ECO(ENGINEERINGCHANGEORDER):工程更改通知單4-3A/W(ARTWORK):底片4-4W/F(WORKINGFILM):工作底片4-5SPEC(SPECIFICATION):品質規範4-6PATTERN:板面圖形4-7PTH(PLATETHROUGHHOLE):電鍍孔4-8N-PTH:非電鍍孔4-9P/N(PARTNO.):料號4-10SMT(SURFACEMOUNTINGTECHNOLOGY):表面粘著技術4-11S/S(SILKSCREEN):印字4-12S/M(SOLDERMASK):綠漆4-13G/F(GOLDFINGER):金手指4-14PAD:焊墊、園墊4-15L/W(LINEWIDTH):線寬4-16L/S(LINESPACING):線距4-17A/R(ANNULARRING):孔環4-18GNDLAYER:接地層4-19VCC/POWERLAYER:電壓層4-20SIG(SIGNAL)LAYER:線路層4-21COUPON:板邊式樣4-22V-CUT:V型切槽4-23SLOT:橢圓孔（槽）4-24D/F(DRYFILM):干膜4-25LAY-UP:疊板4-26COMP（COMPONET）SIDE:零件面4-27SOLDERSIDE:焊錫面5ECO簽發時機ECO簽發時機為PCB規格、資料需變更或生產工具需要更改時。6ECO執行處理6-1流程單發料控制6-2工具處理﹕ECO共存、作廢（立即收回作廢、WIP完成后收回作廢）處理6-3WIP/STOCK板子處理﹕ECOWIP/STOCK板子REWORK/報廢處理6-4流程單處理﹕ECO原稿流程單作廢、新版序列印保存，現場流程單更改更換處理7ECO文件資料填寫及管理7-1工具傳票及管理報表填寫7-2管理報表之FOLLOW-UP7-3工程圖資料之填寫7-4流程單管理依料號類別找出原稿流程單檔案夾依要求取出舊版序作廢原稿流程單，作廢處理列印新版序原稿流程單新版序原稿流程單按序存入流程單檔案夾7-2各傳票及通知單管理未填寫之傳票及通知單管理各種文件有序、整齊置放于物料櫃并貼上標簽在數目有限時應及時請購，便于以後作業收回之傳票及通知單應整理分類存檔8作業必讀資料ECO簽發及管理作業規範M/FALLVERSION管理作業規範內層銅渣偵測板資料變更提示單作業規範ECO現場流程單更改/更換作業規範ECOWIP/STOCK板子處理作業規範MASTERFILE管理作業規範生產工具管理辦法ECO更改舊工具處理作業規範O/SFIXTURESAMPLE及ECO處理作業規範附注﹕流程單認識流程單是各制程生產PCB的依據。也是ECO作業處理的重要依據。流程單分為原稿流程單和現場流程單。定義MASTERFILE﹕“”“依據設計電腦建檔聯絡表或ECO更改藍”本，建檔并儲存在電腦上的檔案，簡稱M/F。即設計主檔。原稿流程單﹕從M/F檔案印出的表單并經檢查合格作為存檔者，稱為原稿流程單。ECO更改藍本﹕原稿流程單應報廢，可直接取用作為ECO更改藍本，供設計者填記更新資...
