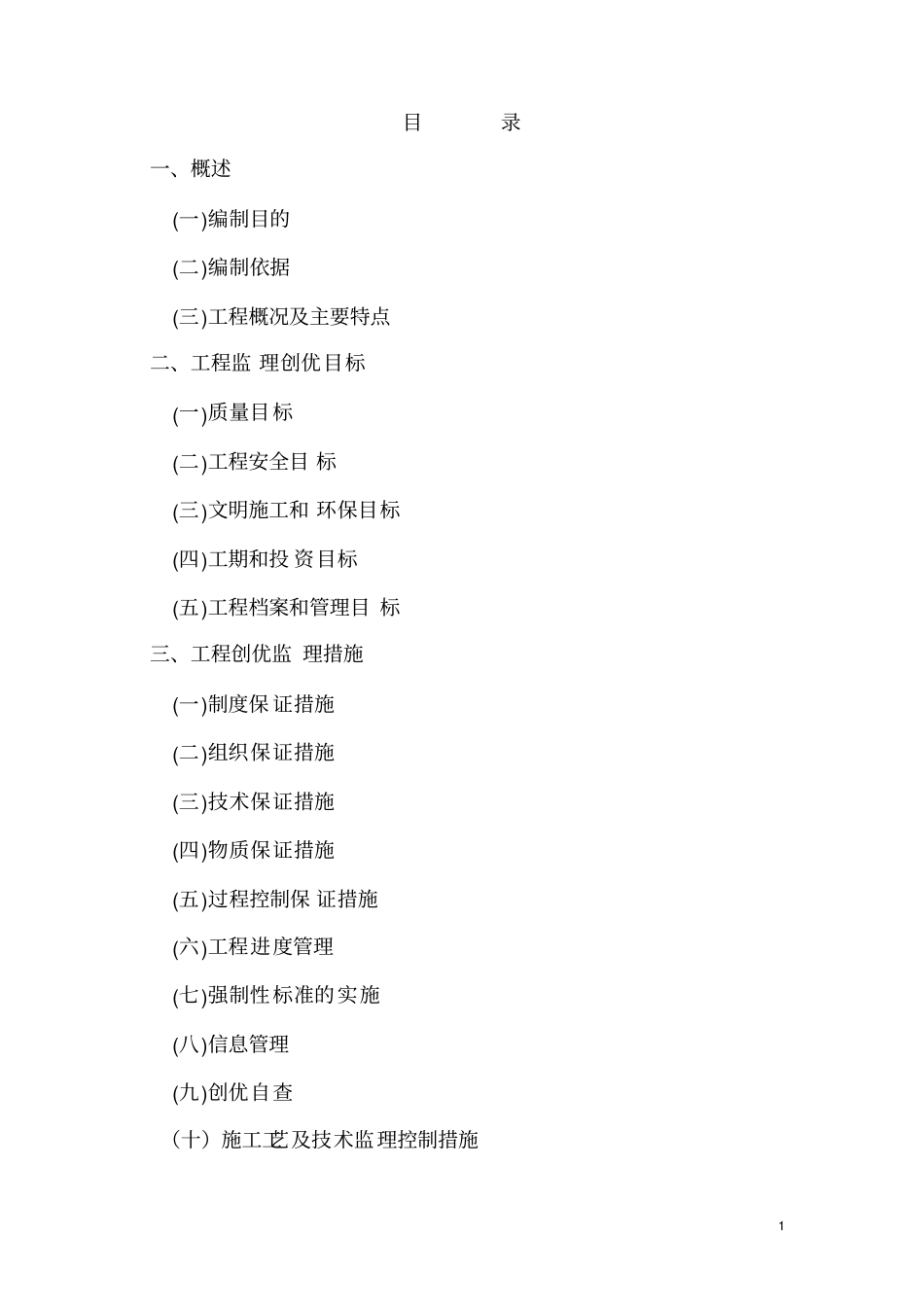

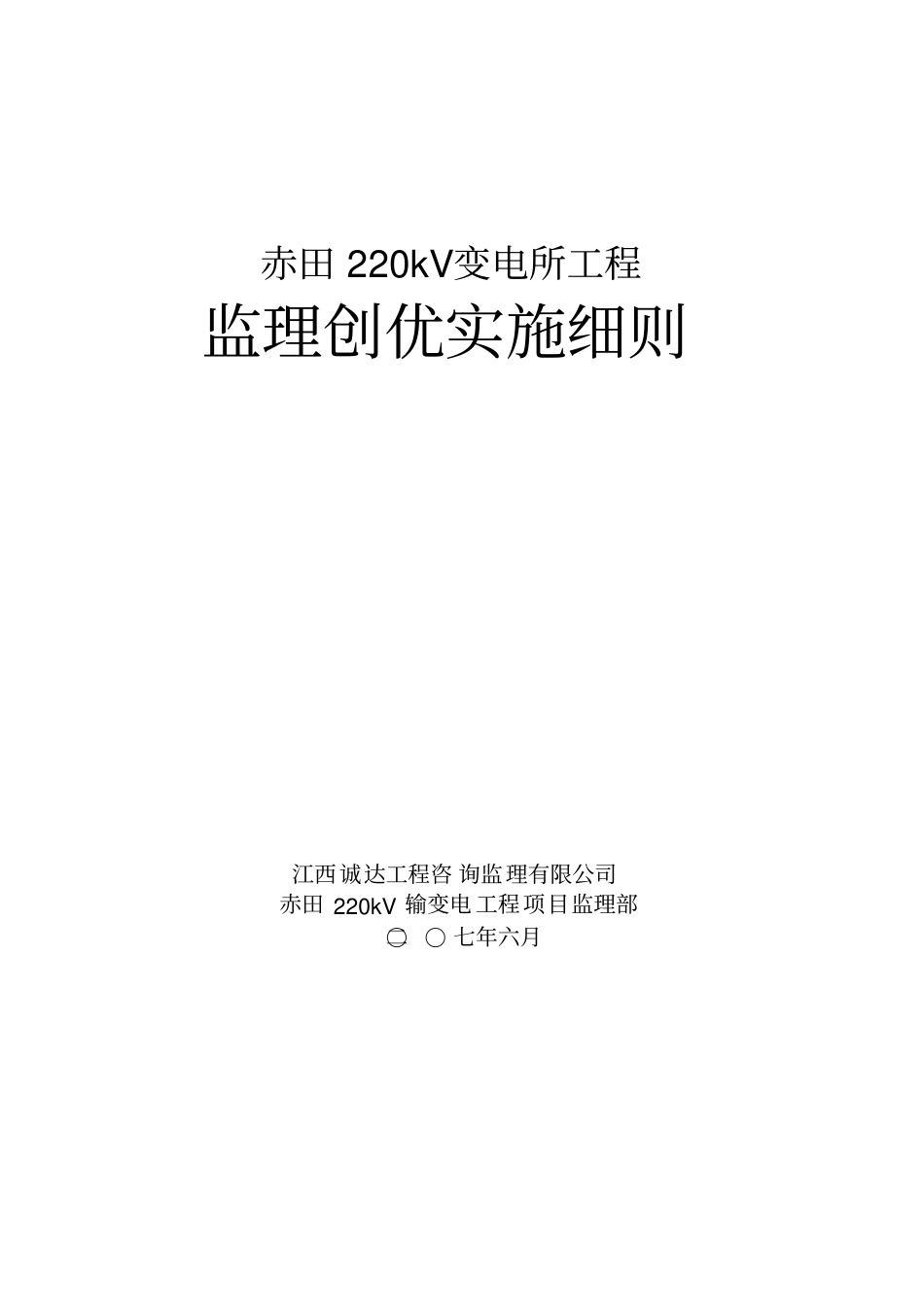

赤田220kV变电所工程监理创优实施细则江西诚达工程咨询监理有限公司赤田220kV输变电工程项目监理部○二○七年六月批准：年月日审核：年月日编写：年月日目录一、概述(一)编制目的(二)编制依据(三)工程概况及主要特点二、工程监理创优目标(一)质量目标(二)工程安全目标(三)文明施工和环保目标(四)工期和投资目标(五)工程档案和管理目标三、工程创优监理措施(一)制度保证措施(二)组织保证措施(三)技术保证措施(四)物质保证措施(五)过程控制保证措施(六)工程进度管理(七)强制性标准的实施(八)信息管理(九)创优自查（十）施工工艺及技术监理控制措施1一、概述(一)编制目的依据本工程建设管理单位提出的“赤田220KV变电所工程创优规划提出的工程零缺陷移交、确保达标投产、确保国家电网公司优质工程，争创国家优质工程”的创优目标，根据工程特点和施工实际编写本创优监理细则。本创优监理细则对工程目标进行分解、制定实现目标的相关监控措施和技术监控措施、并对主要监理施工工艺质量要求及预期成品效果作了说明，以落实施工创优责任、理顺监理管理流程、规范工艺质量标准、指导管理人员及施工人员开展创优活动。(二)编制依据1、本工程“建设创优规划”2、国家电网公司工程建设质量管理规定（试行）（国家电网基建[2006]699号）3、国家优质工程审定与管理办法（2005版）4、《中国电力优质工程评选办法（2006年版）》5、国家电网公司输变电工程达标投产考核标准（2005版）6、电力建设工程施工技术管理导则（2003版）7、电力建设工程质量监督检查典型大纲（火电、送变电部分）8、电力建设施工质量验收及评定规程第一部分：土建工程（DL/T5210，1-2005）9、电气装置安装工程质量检验及评定规程（DL/T5161，1-5161，17-2002）210、建设项目竣工环境保护验收管理办法11、建设项目（工程）档案验收办法12、国家标准GB50319-2000《建设工程监理规范》13、国家电力公司[1999]688号《电力工程建设监理管理办理》14、国家电力《电力工程监理招标文件管理暂行规定》15、江西省电力公司《赤田220KV输变电工程》建设监理招标文件16、《赤田220KV输变电工程初步设计》文件17、华中电网公司落实《国家电网公司十八项电网重大反事故措施》实施细则18、江西诚达工程咨询监理有限公司质量保证体系及职业健康安全和环境管理体系文件(三)工程概况及特点1、所址概况赤田220KV变电所所址位于奉新县城东南面约7公里，距开发区约2公里。所址地貌为丘陵山坡，地形南高北低，呈缓坡向北倾斜，高差2-4米，地面标高约为65—70米，高于百年一遇洪水位，且无内涝影响。植被主要为马尾松，站址地势较高，开阔。区域场地稳定，无断裂、滑坡等不良地质作用，无矿产及各级保护的文物设施和军事设施等重要建筑物。场内地层主要为坡、残积粘性土层，下伏花岗岩。地下水属上层滞水，对混凝土结构具有弱腐蚀性，对钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具弱腐蚀性。进站道路由站址东南面引接，距南昌至奉新省道约500M，施工3用水、用电及通讯均较方便。2、建设规模：（1）该变电所远景规划安装主变压器二台2×120MVA主变，本期安装120MVA主变压器一台，电压等级为220/110/10kV三级。（2）出线规模及电气主接线：220kV远期出线4回，采用双母线接线，本期出线2回，采用单母线接线；110kV远期出线8回，采用双母线接线，本期出线4回，采用单母线接线；（3）10kV远期出线12回，采用单母线分段接线，本期出线6回，采用单母线接线无功补偿，远景设置六组、每组6MVar，共36兆乏，本期设置三组，每组6MVar，共计18MVar。。3、工程特点：（1）220kV本期接入系统方案本期出线2回：均接入梦山变电所，新建线路导线截面采用2×LGJ-240型导线。（2）110kV本期接入系统方案本期出线4回：西郊－奉新破口接入冯田（导线型号LGJ-185），形成1回至西郊，1回至奉新；110千伏靖安至奉新线由110千伏奉新变侧脱开改接入220千伏冯田一回和新建110千伏冯田至奉新线路一回，自“脱开点”采用双回同杆架设至220千伏冯田变，同杆线路均采用LGJ－240型导线。4、影响施工安全质量不利因素4因为所址坐落在残积粘性土层，下伏花岗岩。地下水属上层滞水，对...
