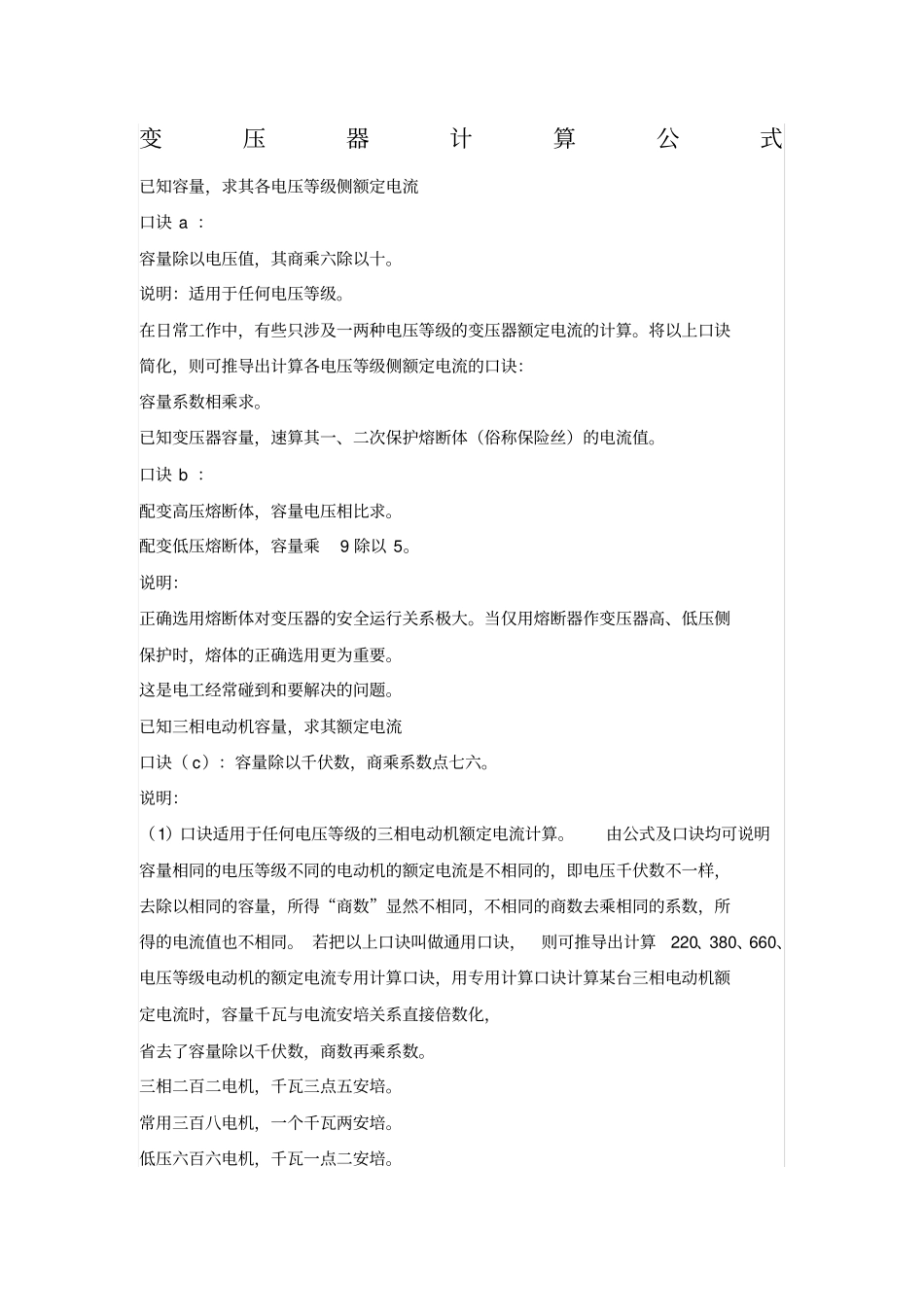

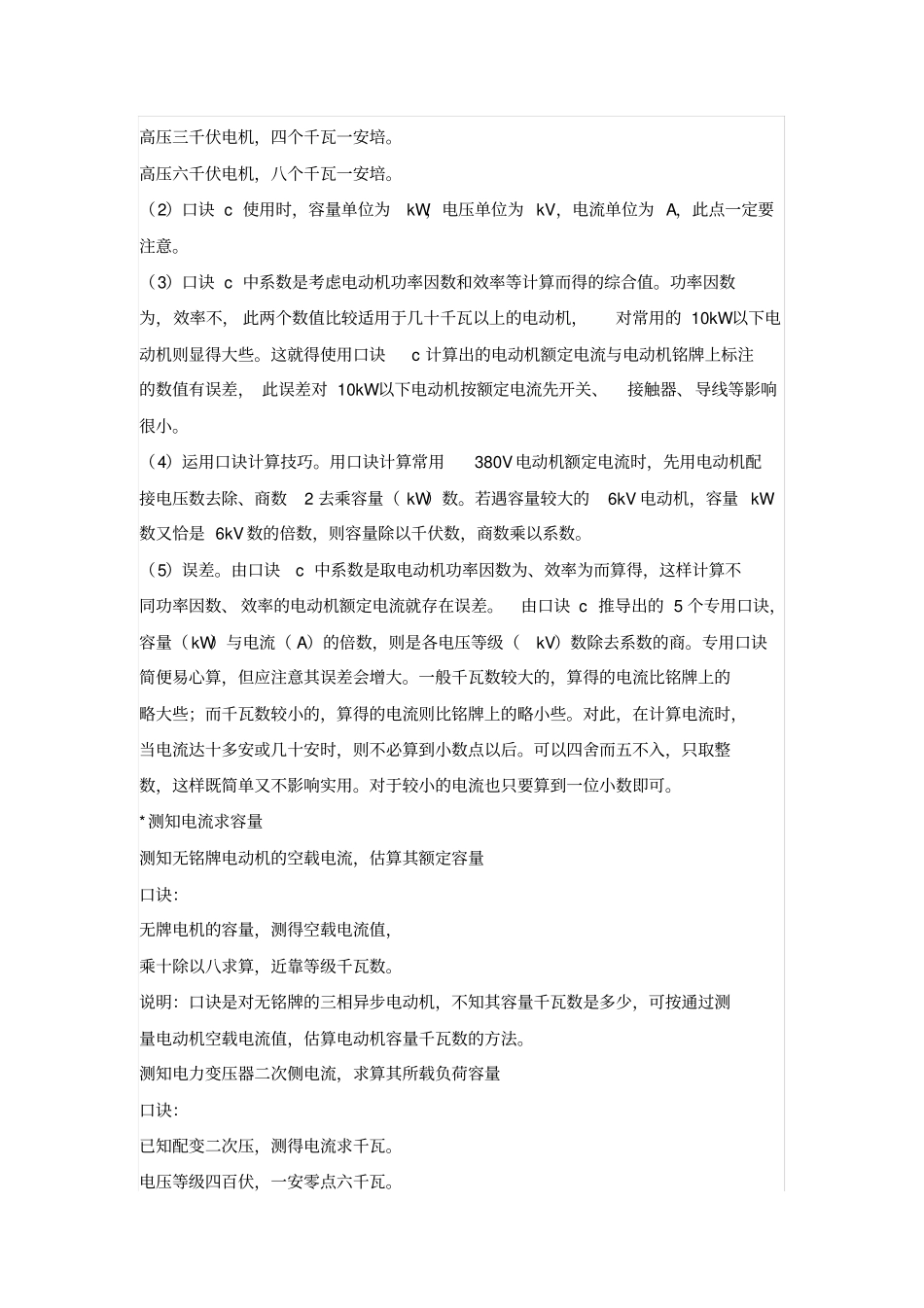

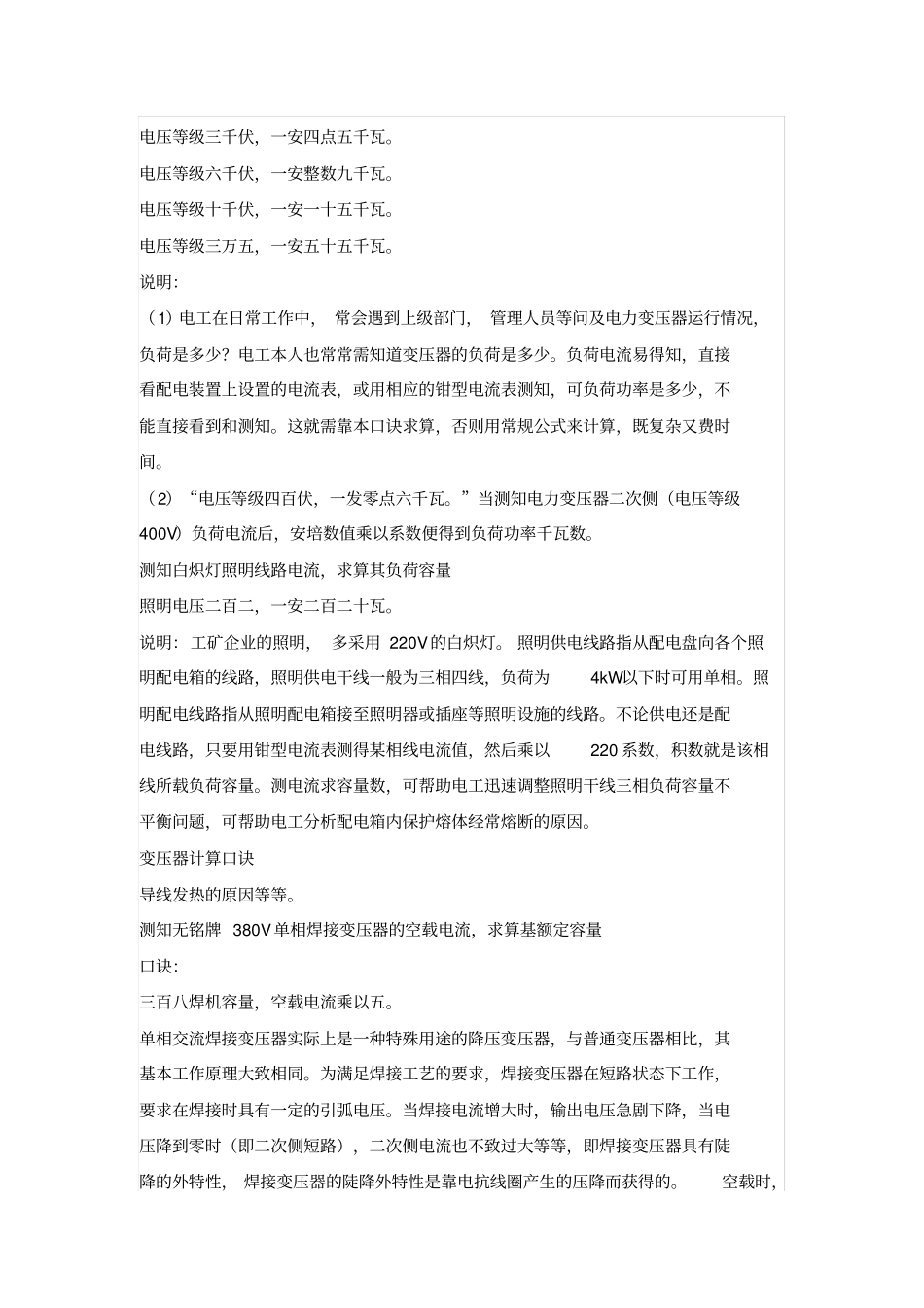

变压器计算公式已知容量，求其各电压等级侧额定电流口诀a：容量除以电压值，其商乘六除以十。说明：适用于任何电压等级。在日常工作中，有些只涉及一两种电压等级的变压器额定电流的计算。将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。口诀b：配变高压熔断体，容量电压相比求。配变低压熔断体，容量乘9除以5。说明：正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数。三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。（2）口诀c使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。（3）口诀c中系数是考虑电动机功率因数和效率等计算而得的综合值。功率因数为，效率不，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。（4）运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电压数去除、商数2去乘容量（kW）数。若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以系数。（5）误差。由口诀c中系数是取电动机功率因数为、效率为而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去系数的商。专用口诀简便易心算，但应注意其误差会增大。一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。可以四舍而五不入，只取整数，这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。*测知电流求容量测知无铭牌电动机的空载电流，估算其额定容量口诀：无牌电机的容量，测得空载电流值，乘十除以八求算，近靠等级千瓦数。说明：口诀是对无铭牌的三相异步电动机，不知其容量千瓦数是多少，可按通过测量电动机空载电流值，估算电动机容量千瓦数的方法。测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。电压等级四百伏，一安零点六千瓦。电压等级三千伏，一安四点五千瓦。电压等级六千伏，一安整数九千瓦。电压等级十千伏，一安一十五千瓦。电压等级三万五，一安五十五千瓦。说明：（1）电工在日常工作中，常会遇到上级部门，管理人员等问及电力变压器运行情况，负荷是多少？电工本人也常常需知道变压器的负荷是多少。负荷电流易得知，直接看配电装置上设置的电流表，或用相应的钳型电流表测知，可负荷功率是多少，不能直接看到和测知。这就需靠本口诀求算，否则用常规公式来计算，既复杂又费时间。（2）“电压等级四百伏，一发零点六千瓦。”当测知电力变压器二次侧（电压等级400V）负荷电流后，安培数值乘以系数便得到负荷功率千瓦数。测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。说明：工矿企业的照明，多采用220V的白炽灯。照明供电线路指从配电盘向各个照明...
