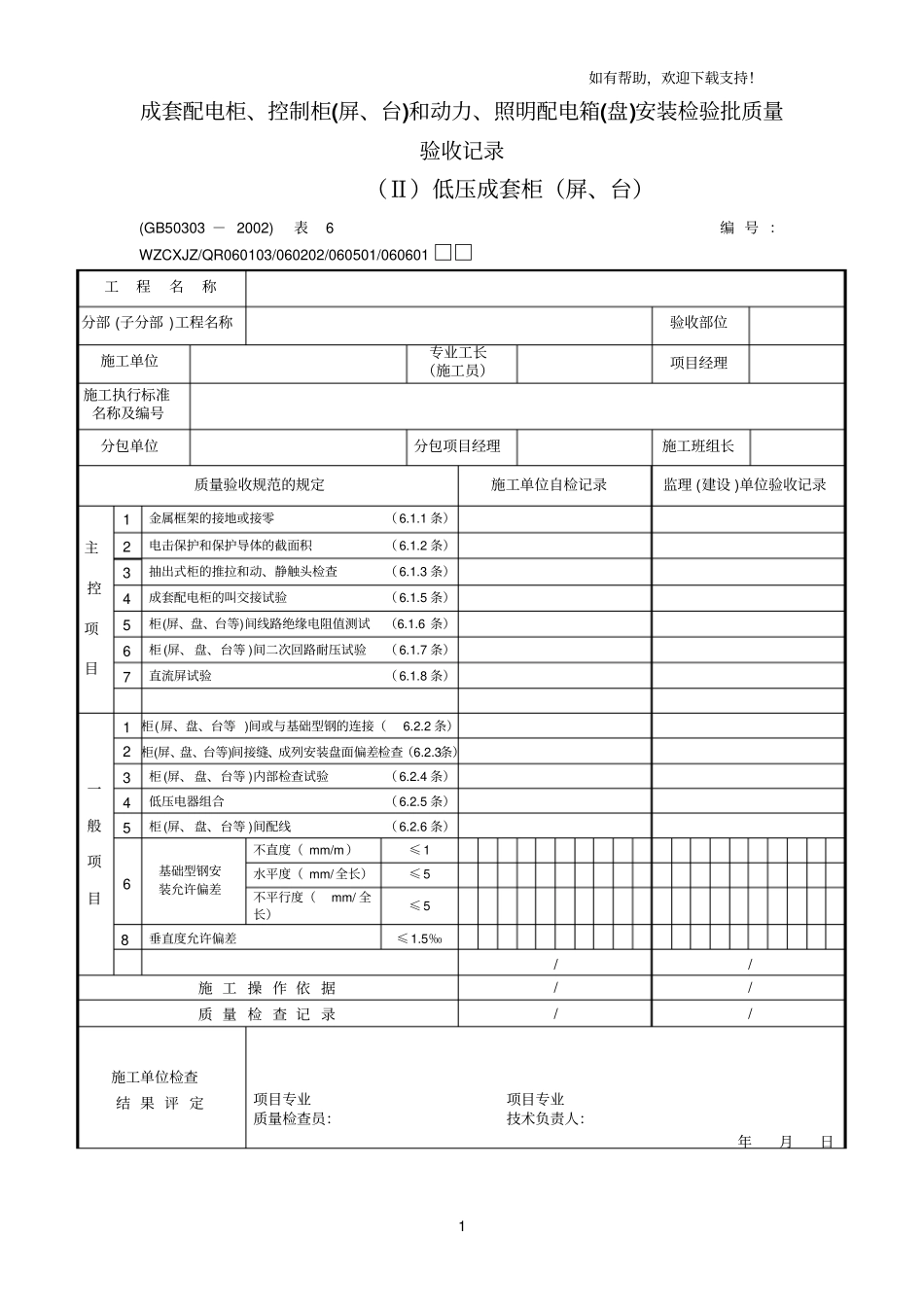

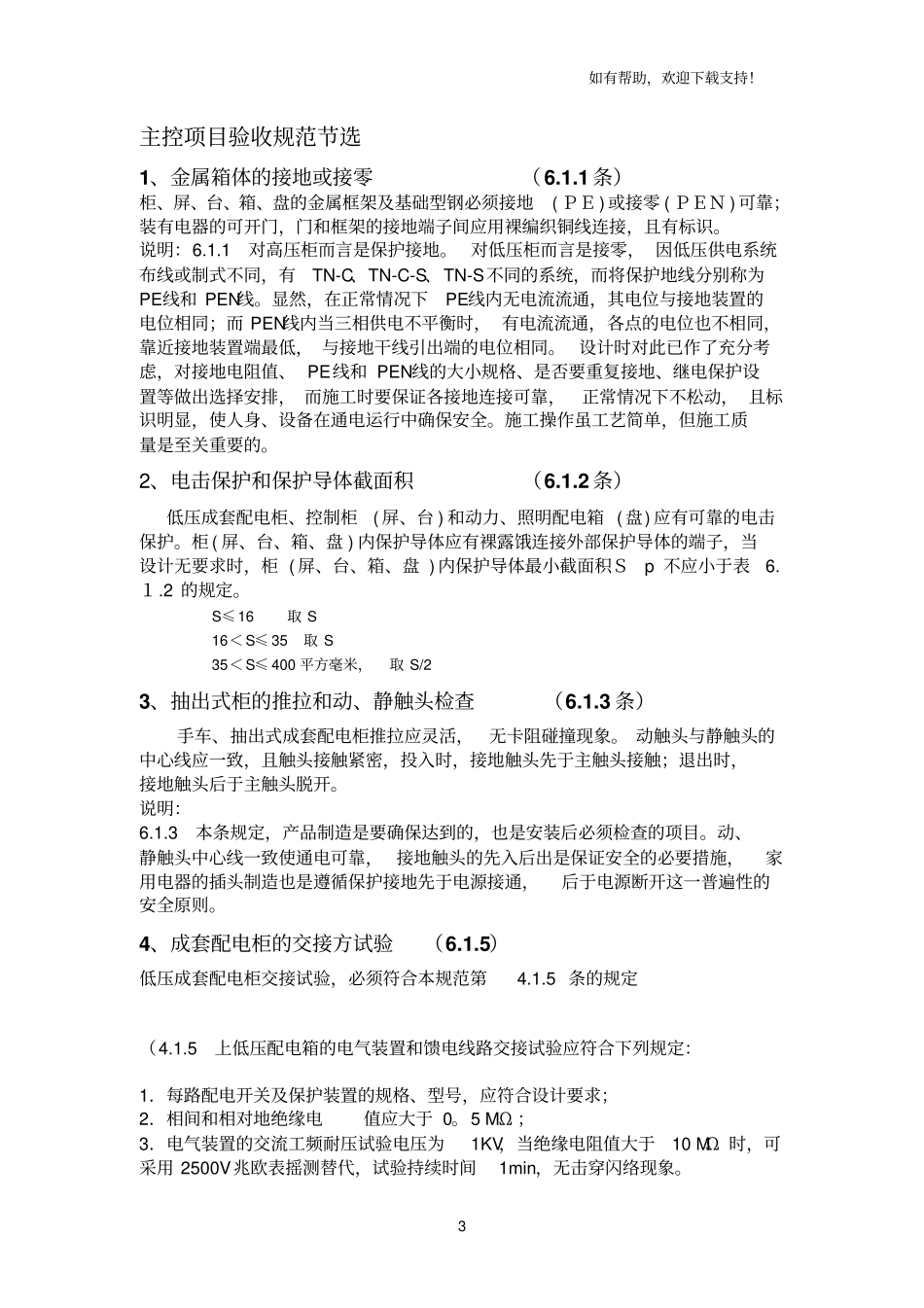

如有帮助，欢迎下载支持！1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅱ）低压成套柜（屏、台）(GB50303－2002)表6编号：WZCXJZ/QR060103/060202/060501/060601□□工程名称分部(子分部)工程名称验收部位施工单位专业工长（施工员）项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1金属框架的接地或接零（6.1.1条）2电击保护和保护导体的截面积（6.1.2条）3抽出式柜的推拉和动、静触头检查（6.1.3条）4成套配电柜的叫交接试验（6.1.5条）5柜(屏、盘、台等)间线路绝缘电阻值测试（6.1.6条）6柜(屏、盘、台等)间二次回路耐压试验（6.1.7条）7直流屏试验（6.1.8条）一般项目1柜(屏、盘、台等)间或与基础型钢的连接（6.2.2条）2柜(屏、盘、台等)间接缝、成列安装盘面偏差检查（6.2.3条）3柜(屏、盘、台等)内部检查试验（6.2.4条）4低压电器组合（6.2.5条）5柜(屏、盘、台等)间配线（6.2.6条）6基础型钢安装允许偏差不直度（mm/m）≤1水平度（mm/全长）≤5不平行度（mm/全长）≤58垂直度允许偏差≤1.5‰//施工操作依据//质量检查记录//施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日如有帮助，欢迎下载支持！2监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日如有帮助，欢迎下载支持！3主控项目验收规范节选1、金属箱体的接地或接零（6.1.1条）柜、屏、台、箱、盘的金属框架及基础型钢必须接地(ＰＥ)或接零(ＰＥＮ)可靠；装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识。说明：6.1.1对高压柜而言是保护接地。对低压柜而言是接零，因低压供电系统布线或制式不同，有TN-C、TN-C-S、TN-S不同的系统，而将保护地线分别称为PE线和PEN线。显然，在正常情况下PE线内无电流流通，其电位与接地装置的电位相同；而PEN线内当三相供电不平衡时，有电流流通，各点的电位也不相同，靠近接地装置端最低，与接地干线引出端的电位相同。设计时对此已作了充分考虑，对接地电阻值、PE线和PEN线的大小规格、是否要重复接地、继电保护设置等做出选择安排，而施工时要保证各接地连接可靠，正常情况下不松动，且标识明显，使人身、设备在通电运行中确保安全。施工操作虽工艺简单，但施工质量是至关重要的。2、电击保护和保护导体截面积（6.1.2条）低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露饿连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积Ｓp不应小于表6.１.2的规定。S≤16取S16＜S≤35取S35＜S≤400平方毫米，取S/23、抽出式柜的推拉和动、静触头检查（6.1.3条）手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。说明：6.1.3本条规定，产品制造是要确保达到的，也是安装后必须检查的项目。动、静触头中心线一致使通电可靠，接地触头的先入后出是保证安全的必要措施，家用电器的插头制造也是遵循保护接地先于电源接通，后于电源断开这一普遍性的安全原则。4、成套配电柜的交接方试验（6.1.5）低压成套配电柜交接试验，必须符合本规范第4.1.5条的规定（4.1.5上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1．每路配电开关及保护装置的规格、型号，应符合设计要求；2．相间和相对地绝缘电值应大于0。5MΩ；3．电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。如有帮助，欢迎下载支持！4说明：4.1.5低压部分的交接试验分为线路和装置两个单位，线路仅测量绝缘电阻，装置既要测量绝缘电阻又要做工频耐压试验。测量和试验的目的，是对出厂试验和复核，以使通电前对供电的安全性和可靠性作出判断。）5、柜(屏、盘、台等)间线路绝缘电阻值测试（6.1.6条）柜、屏、台、箱、盘间线路的线间和线...
