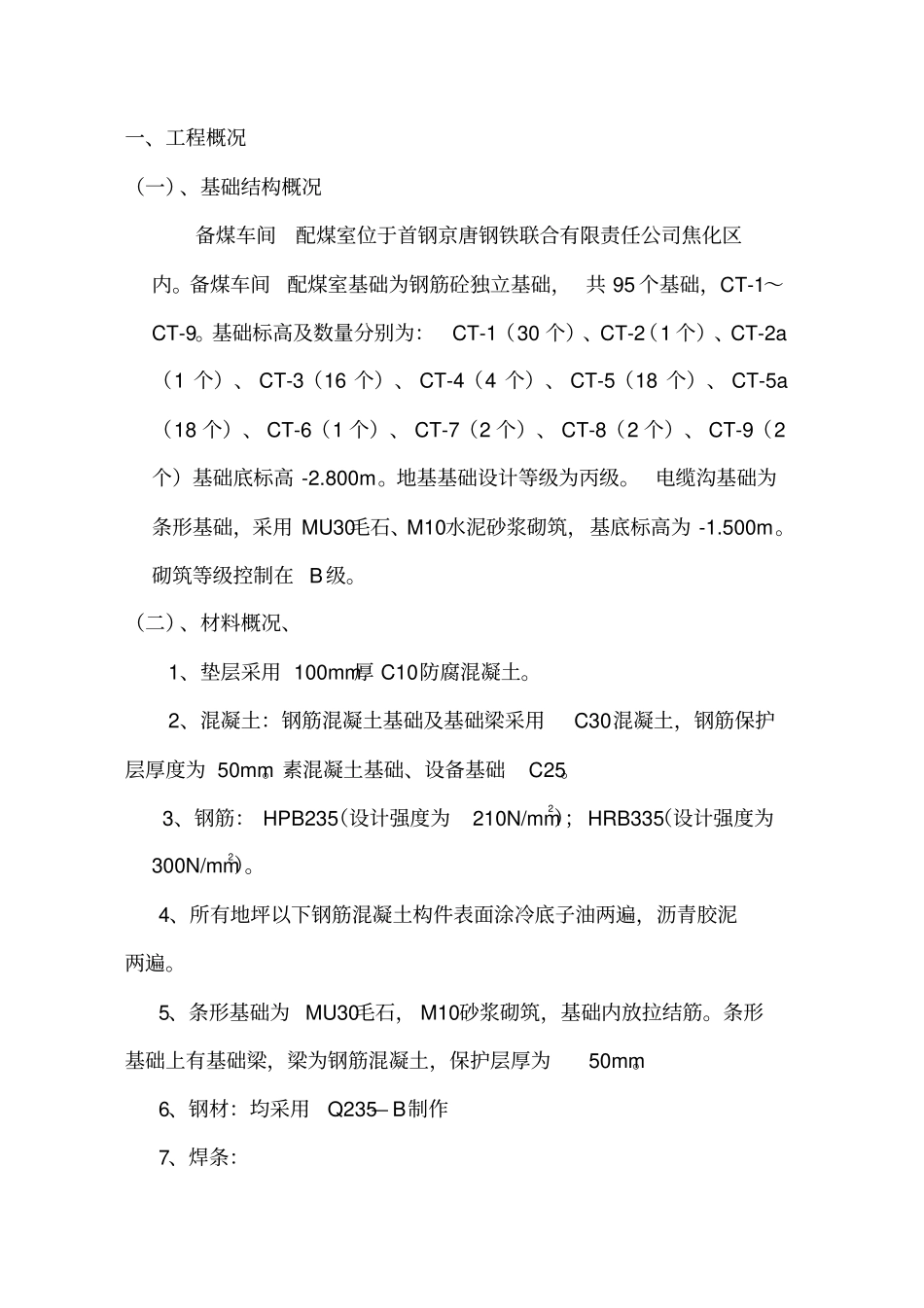

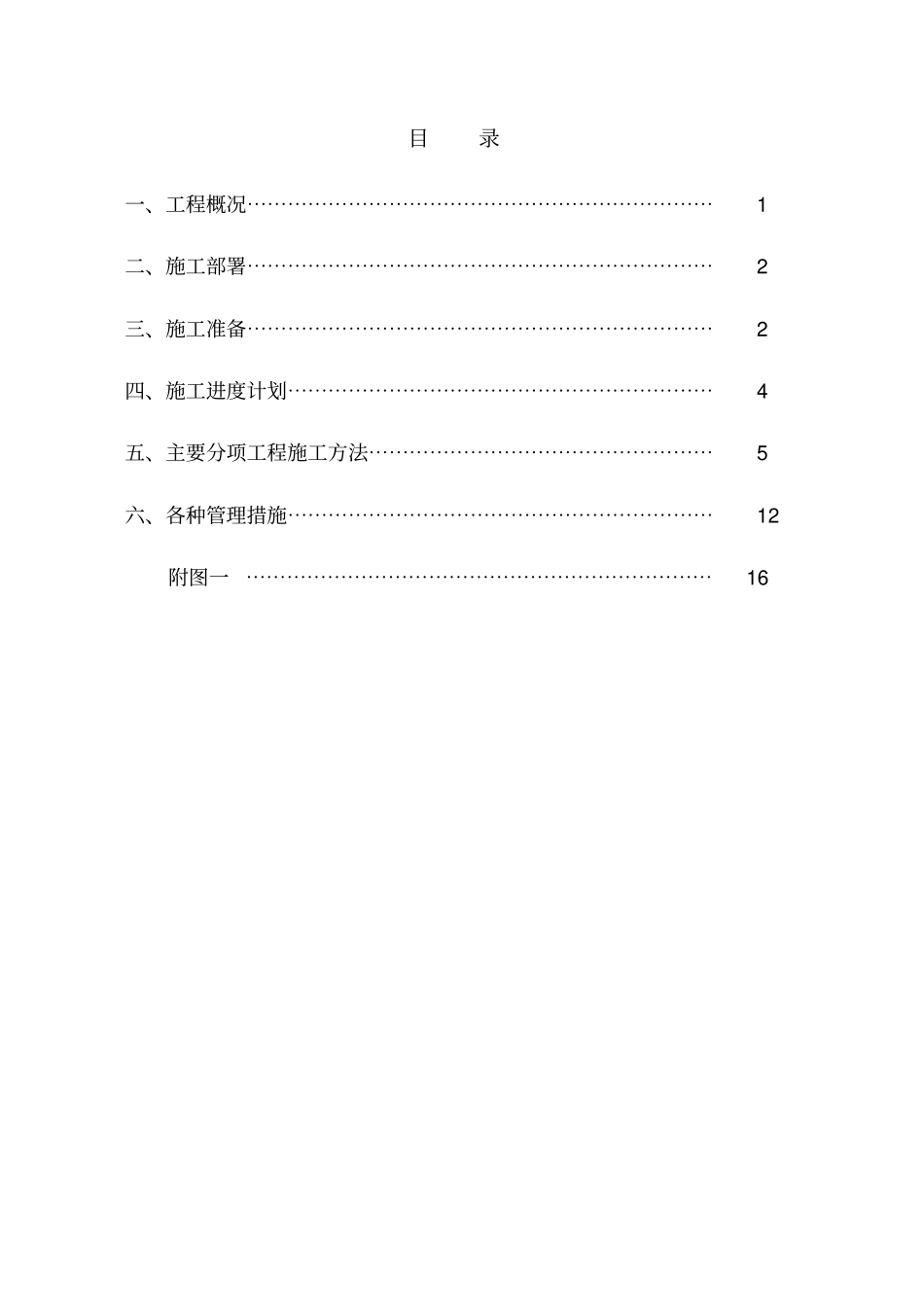

首钢京唐钢铁联合责任有限公司焦化工程备煤车间配煤室基础施工方案批准：审核：编制：北京首钢建设集团有限公司第二建筑工程分公司京唐钢工程项目经理部一部2007年5月目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、主要分项工程施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5六、各种管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12附图一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16一、工程概况（一）、基础结构概况备煤车间配煤室位于首钢京唐钢铁联合有限责任公司焦化区内。备煤车间配煤室基础为钢筋砼独立基础，共95个基础，CT-1～CT-9。基础标高及数量分别为：CT-1（30个）、CT-2（1个）、CT-2a（1个）、CT-3（16个）、CT-4（4个）、CT-5（18个）、CT-5a（18个）、CT-6（1个）、CT-7（2个）、CT-8（2个）、CT-9（2个）基础底标高-2.800m。地基基础设计等级为丙级。电缆沟基础为条形基础，采用MU30毛石、M10水泥砂浆砌筑，基底标高为-1.500m。砌筑等级控制在B级。（二）、材料概况、1、垫层采用100mm厚C10防腐混凝土。2、混凝土：钢筋混凝土基础及基础梁采用C30混凝土，钢筋保护层厚度为50mm。素混凝土基础、设备基础C25。3、钢筋：HPB235（设计强度为210N/mm2）；HRB335（设计强度为300N/mm2）。4、所有地坪以下钢筋混凝土构件表面涂冷底子油两遍，沥青胶泥两遍。5、条形基础为MU30毛石，M10砂浆砌筑，基础内放拉结筋。条形基础上有基础梁，梁为钢筋混凝土，保护层厚为50mm。6、钢材：均采用Q235—B制作7、焊条：①HPB235钢筋与型钢（或钢板）、型钢与型钢（或钢板）手工焊时，采用E43XX型。②HRB335钢筋与型钢（或钢板）焊接时，采用E43XX型。③HTB335钢筋剖口焊接时，采用E500XX型。二、施工部署1、工程质量标准：按照国家现行施工及验收规范标准等级合格。2、现场管理目标：按照《北京市安全文明施工管理办法》的规定，进行组织管理，争创市级文明工地。3、安全目标：杜绝重伤事故，轻伤事故控制在0。4、施工顺序安排：按照先地下后地上，先深后浅施工的总体原则进行安排。施工顺序：测量定位→放线复核→井点降水施工→开挖轮廓线→搭设安全防护栏杆→土方开挖至距基础垫层底标高200~300mm→（凿桩头→桩试验）→周边修整→人工清理基坑→联系相关单位验槽→基础垫层施工→放线复核→基础钢筋绑扎→基础支模→基础砼施工→基础砼养护→条形MU30毛石砌筑→基础土方回填。三、施工准备（一）、技术准备1、组织施工人员熟悉图纸，对图纸进行会审，发现问题及时与设计协商解决；加强对外包施工队伍的管理工作，并且做好与业主、监理及设计的沟通工作。2、编制施工技术交底。3、编制分部分项工程报验计划。4、编制施工检试验计划，向有关单位备案。（二）、现场准备1、勘察现场，作好场地内地面障碍物的清理工作。2、进行场地平整，施工现场道路采用碎石地面，道路路基需碾压密实，路面硬化，做好现场排水。3、电源由业主指定变压器引入，现场临时用电设置见临时用电施工方案。4、设置施工现场临时用水线路，现场临时用水见临时用水施工方案。5、依据设计总图坐标按照从整体到局部原则建立测量控制网、基准点。（三）、劳动力准备：见下表劳动力计划表序号工种人数备注1钢筋工2402木工1203混凝土工804电气焊工105电工46架工407壮工80合计574（四）、主要施工机具：见下表主要施工机械设备表序号名称型号单位数量备注1挖掘机EX300台22自卸汽车10M3台63成型机GT40台24剪断机GT40台25调直机台16振动器套87电焊机500台38潜水泵3寸台39打夯机PK台810铲车辆111电锯200台21213四、施工进度计划（见附图）五、主要分项工程施工方法（一）降水施工本工程采用真空泵轻型井点与管井相结合的降水措施。详见降水施工方案。（二）测量定位放线根据图纸设计尺寸和定位坐标，将配煤室中心线，测放到施工场地上，并作标志桩，以备重复放线使用，测量采用“平面轴线定...
