三菱PLC习题集(填空、判断、选择题)VIP免费

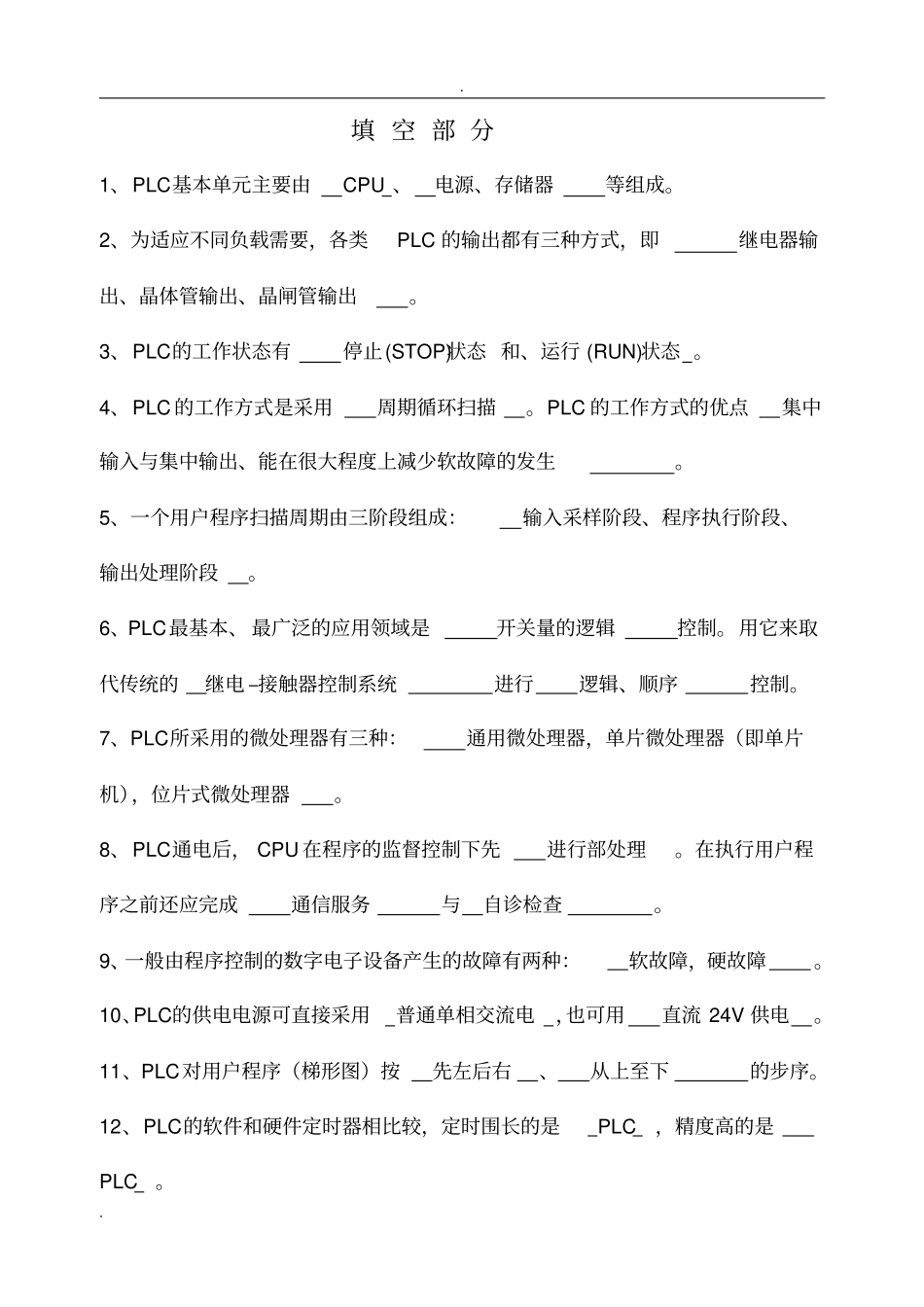

..填空部分1、PLC基本单元主要由CPU、电源、存储器等组成。2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。3、PLC的工作状态有停止(STOP)状态和、运行(RUN)状态。4、PLC的工作方式是采用周期循环扫描。PLC的工作方式的优点集中输入与集中输出、能在很大程度上减少软故障的发生。5、一个用户程序扫描周期由三阶段组成：输入采样阶段、程序执行阶段、输出处理阶段。6、PLC最基本、最广泛的应用领域是开关量的逻辑控制。用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。7、PLC所采用的微处理器有三种：通用微处理器，单片微处理器（即单片机），位片式微处理器。8、PLC通电后，CPU在程序的监督控制下先进行部处理。在执行用户程序之前还应完成通信服务与自诊检查。9、一般由程序控制的数字电子设备产生的故障有两种：软故障，硬故障。10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。12、PLC的软件和硬件定时器相比较，定时围长的是PLC，精度高的是PLC。..13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。不同之处是上升沿触发还是下降沿触发。14、SET可以对Y、M、S操作。RST可以对Y、M、S、T、C、D操作。15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。16、定时器可以对PLC1ms、10ms、100ms的时钟脉冲进行加法计算。17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。18、在MC指令嵌套使用时嵌套级最大可为8级。19、FX系列PLC支持编程方式梯形图、步进流程图(SFC)、指令表。20、PLS、PLE指令只能用于Y、M元件。21、PLC的工作方式特点是：可靠性高、抗干扰能力强，但响应滞后、速度慢。22、现在PLC广泛应用于工业控制的各个领域，PLC技术、机器人技术、CAD／CAM技术共同构成了工业自动化的三大支柱。23、为了防止去电后RAM中的容丢失，PLC使用了对RAM供电的电池电路。24、PLC以晶体管作为输出时，其负载的电源为直流。..25、对直流供电的感性负载，额定电压24V，电流0.5A，为了减小对PLC输出继电器触点的影响，用稳压管代替续流二极管，一般稳压值为24V。26、FX系列PLC中计数器分为三大类：16位计数器；32位计数器；高速计数器。27、PLC通过光电耦合器，将外部信号的状态读入并存储在输入映像寄存器。28、在FX系列的定时器中，最长的定时时间是3276.7s。29、GXSimulator为三菱MELSECPLC的仿真软件。30、使用元件自保持ON状态，用SET指令；使元件自保持OFF状态，用RST指令。31、只处理ON/OFF状态的元件，如X、Y、M、S称为位元件。32、说明下列指令意义。基本指令LD取指令、LDI取反指令、AND与指令、ANI与非指令。OR或指令、ORI或非指令。ANB回路块与指令、ORB回路块或指令。MPS进栈指令、MRD读栈指令、MPP出栈指令。PLS上升沿脉冲指令、PLF下降沿脉冲指令。MC主控指令、MCR主控复位指令。SET置位指令、RST复位指令、NOP空操作指..令、END程序结束指令。应用指令有程序流程指令：CJ条件转移指令、CALL子程序调用指令、EI中断允许指令、DI中断禁止指令。传送与比较指令：CMP比较指令、ZCP区间比较指令、MOV传送指令、BCD码转换指令。四则运算指令：ADD二进制加法指令、SVB二进制减法指令、WOR逻辑字或指令、NEG求补码指令。循环移位指令：ROR循环右移指令、ROL循环左移指令、SFTR位右移指令、SFTL位左移指令。33、状态元件中S0～S9用于初始状态。34、PLC的输入/输出继电器采用八进制进行编号，其它所有软元件均采用十进制进行编号。35、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是基本单元，部包括CPU、存储器、输入输出口及电源；其输入输出总点数为32点，其中输入点数为16点，输出点数为16点；其输出类型为继电器型。36、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K500；如果选用定时器T210，其定时时间常数...
