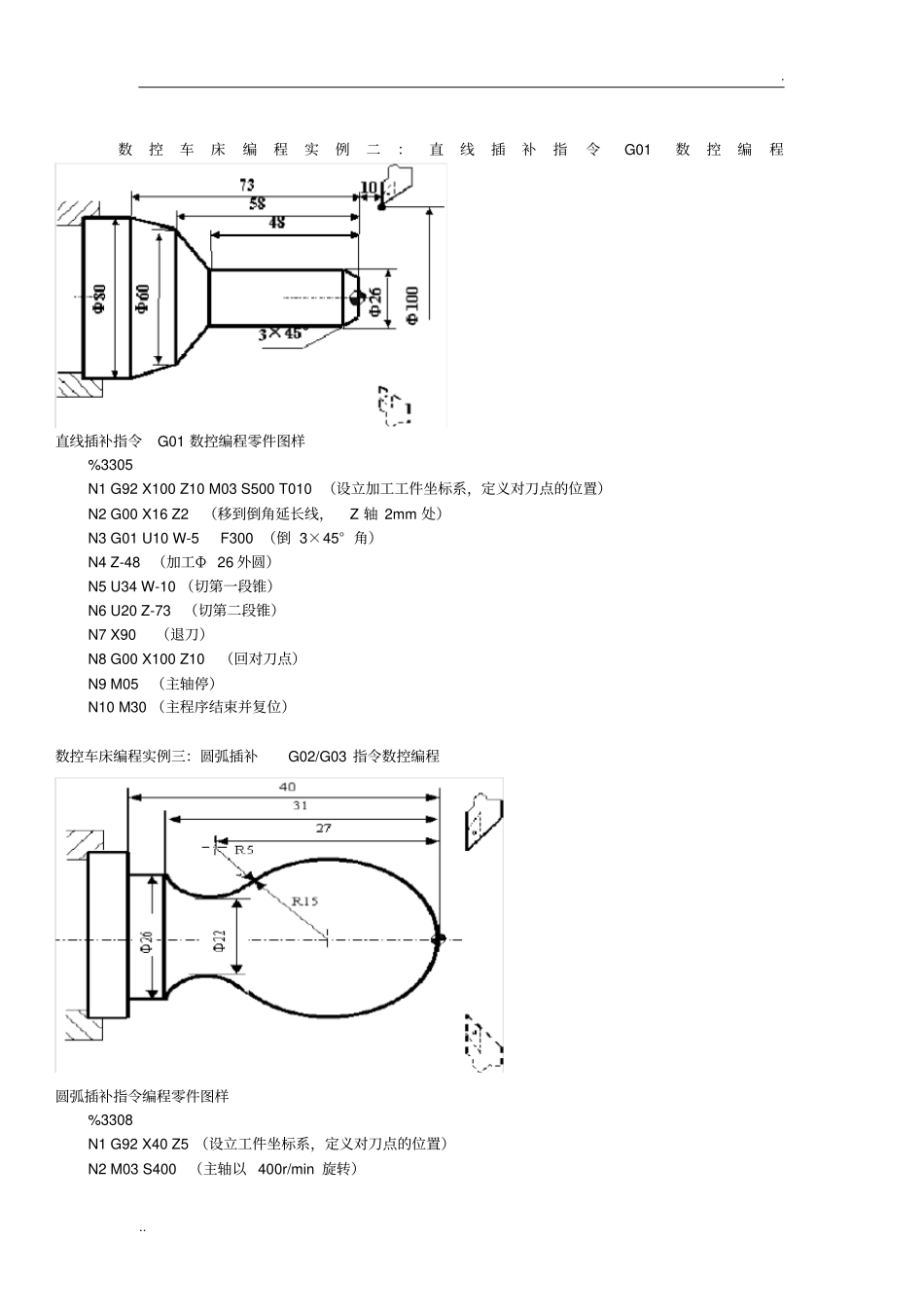

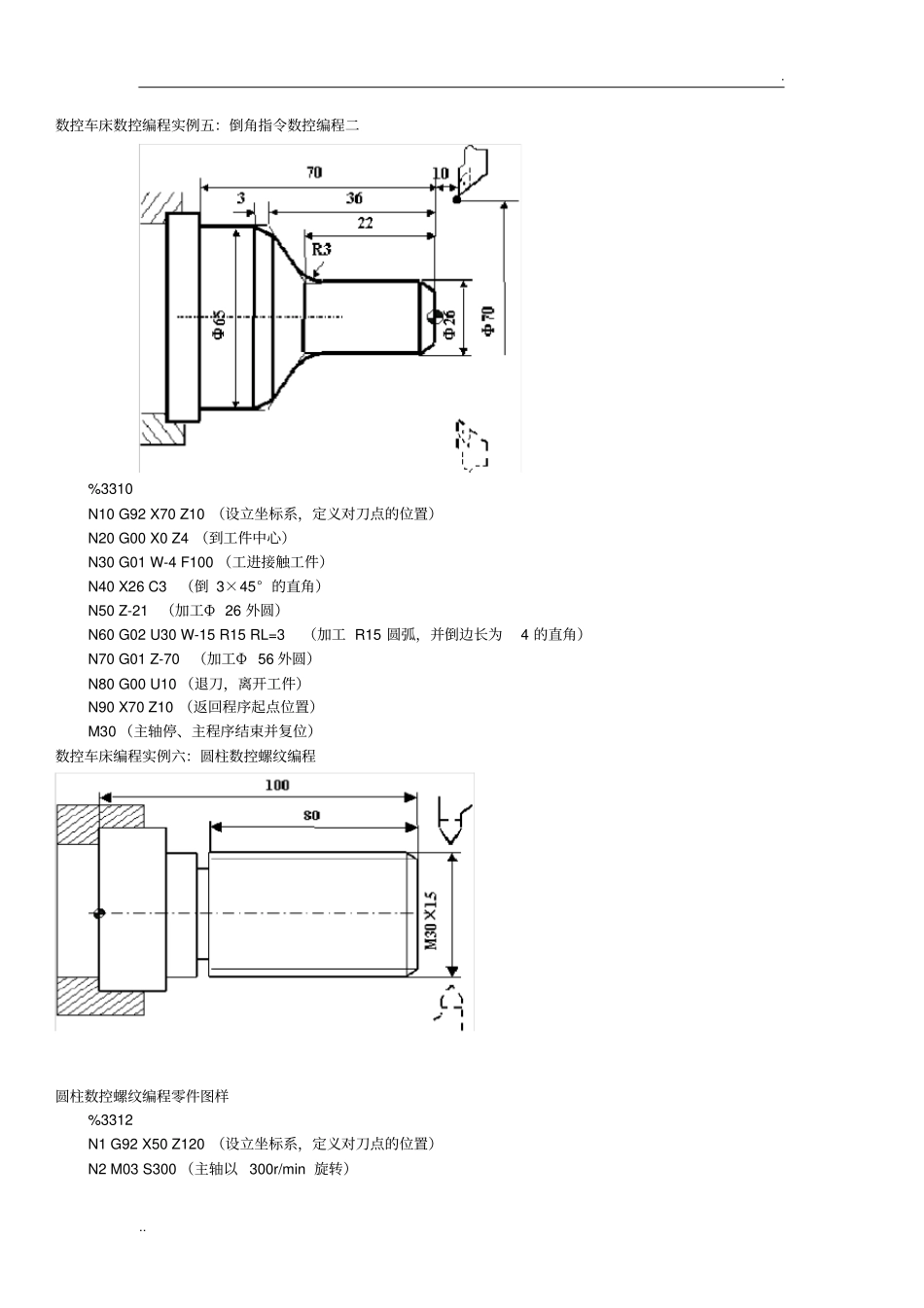

...数控车床编程实例二：直线插补指令G01数控编程直线插补指令G01数控编程零件图样%3305N1G92X100Z10M03S500T010（设立加工工件坐标系，定义对刀点的位置）N2G00X16Z2（移到倒角延长线，Z轴2mm处）N3G01U10W-5F300（倒3×45°角）N4Z-48（加工Φ26外圆）N5U34W-10（切第一段锥）N6U20Z-73（切第二段锥）N7X90（退刀）N8G00X100Z10（回对刀点）N9M05（主轴停）N10M30（主程序结束并复位）数控车床编程实例三：圆弧插补G02/G03指令数控编程圆弧插补指令编程零件图样%3308N1G92X40Z5（设立工件坐标系，定义对刀点的位置）N2M03S400（主轴以400r/min旋转）...N3G00X0（到达工件中心）N4G01Z0F60（工进接触工件毛坯）N5G03U24W-24R15（加工R15圆弧段）N6G02X26Z-31R5（加工R5圆弧段）N7G01Z-40（加工Φ26外圆）N8X40Z5（回对刀点）N9M30（主轴停、主程序结束并复位）数控车床编程实例四：倒角指令数控编程%3310N10G92X70Z10（设立坐标系，定义对刀点的位置）N20G00U-70W-10（从编程规划起点，移到工件前端面中心处）N30G01U26C3F100（倒3×45°直角）N40W-22R3（倒R3圆角）N50U39W-14C3（倒边长为3等腰直角）N60W-34（加工Φ65外圆）N70G00U5W80（回到编程规划起点）N80M30（主轴停、主程序结束并复位）...数控车床数控编程实例五：倒角指令数控编程二%3310N10G92X70Z10（设立坐标系，定义对刀点的位置）N20G00X0Z4（到工件中心）N30G01W-4F100（工进接触工件）N40X26C3（倒3×45°的直角）N50Z-21（加工Φ26外圆）N60G02U30W-15R15RL=3（加工R15圆弧，并倒边长为4的直角）N70G01Z-70（加工Φ56外圆）N80G00U10（退刀，离开工件）N90X70Z10（返回程序起点位置）M30（主轴停、主程序结束并复位）数控车床编程实例六：圆柱数控螺纹编程圆柱数控螺纹编程零件图样%3312N1G92X50Z120（设立坐标系，定义对刀点的位置）N2M03S300（主轴以300r/min旋转）...N3G00X29.2Z101.5（到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4G32Z19F1.5（切削螺纹到螺纹切削终点，降速段1mm）N5G00X40（X轴方向快退）N6Z101.5（Z轴方向快退到螺纹起点处）N7X28.6（X轴方向快进到螺纹起点处，吃刀深0.6mm）N8G32Z19F1.5（切削螺纹到螺纹切削终点）N9G00X40（X轴方向快退）N10Z101.5（Z轴方向快退到螺纹起点处）N11X28.2（X轴方向快进到螺纹起点处，吃刀深0.4mm）N12G32Z19F1.5（切削螺纹到螺纹切削终点）N13G00X40（X轴方向快退）N14Z101.5（Z轴方向快退到螺纹起点处）N15U-11.96（X轴方向快进到螺纹起点处，吃刀深0.16mm）N16G32W-82.5F1.5（切削螺纹到螺纹切削终点）N17G00X40（X轴方向快退）N18X50Z120（回对刀点）N19M05(主轴停）N20M30（主程序结束并复位）数控车床编程实例七：恒线速度功能数控编程恒线速度功能编程零件图样%3314N1G92X40Z5（设立坐标系，定义对刀点的位置）N2M03S400（主轴以400r/min旋转）N3G96S80（恒线速度有效，线速度为80m/min）N4G00X0（刀到中心，转速升高，直到主轴到最大限速）N5G01Z0F60（工进接触工件）N6G03U24W-24R15（加工R15圆弧段）N7G02X26Z-31R5（加工R5圆弧段）N8G01Z-40（加工Φ26外圆）N9X40Z5（回对刀点）N10G97S300（取消恒线速度功能，设定主轴按300r/min旋转）...N11M30（主轴停、主程序结束并复位）数控车床编程实例八：G80指令数控编程G80指令数控编程零件图样%3317M03S400（主轴以400r/min旋转）G91G80X-10Z-33I-5.5F100（加工第一次循环，吃刀深3mm）X-13Z-33I-5.5（加工第二次循环，吃刀深3mm）X-16Z-33I-5.5（加工第三次循环，吃刀深3mm）M30（主轴停、主程序结束并复位）数控车床编程实例九：G81指令编程，点画线代表毛坯。G81切削循环数控编程实例零件图样%3320N1G54G90G00X60Z45M03（选定坐标系，主轴正转，到循环起点）N2G81X25Z31.5K-3.5F100（加工第一次循环，吃刀深2mm）N3X25Z29.5K-3.5（每次吃刀均为2mm，）N4X25Z27.5K-3.5（每次切削起点位，距工件外圆面5mm，故K值为-3.5）N5X25Z25.5K-3.5（加工第四次循环，吃刀深2mm）N6M05（主轴停）N7M30（主程序结束并复位）...数控车床数控编程实例十：G82指令数控编程，毛坯外形已加工完成。G82切削循环数控...
