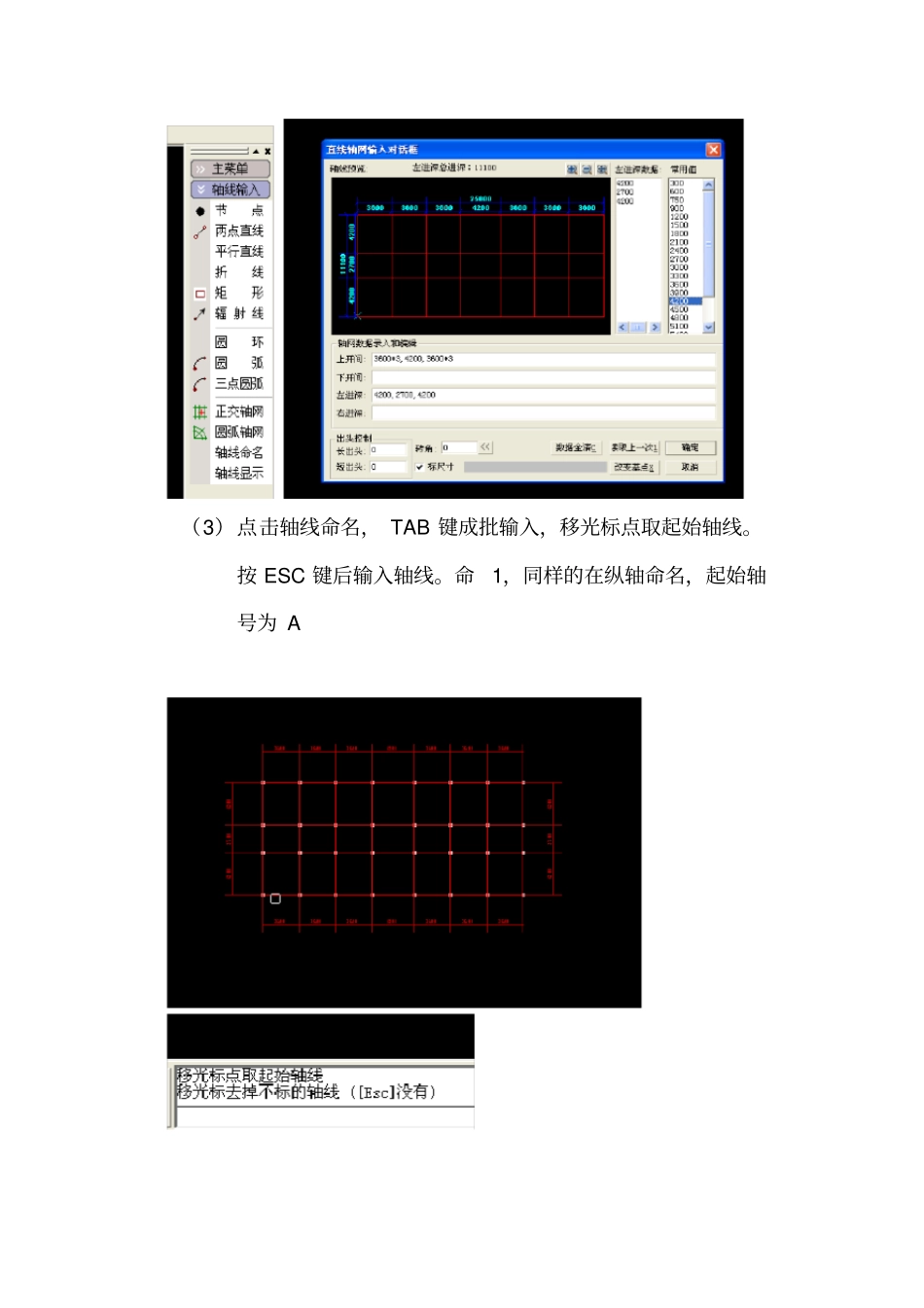

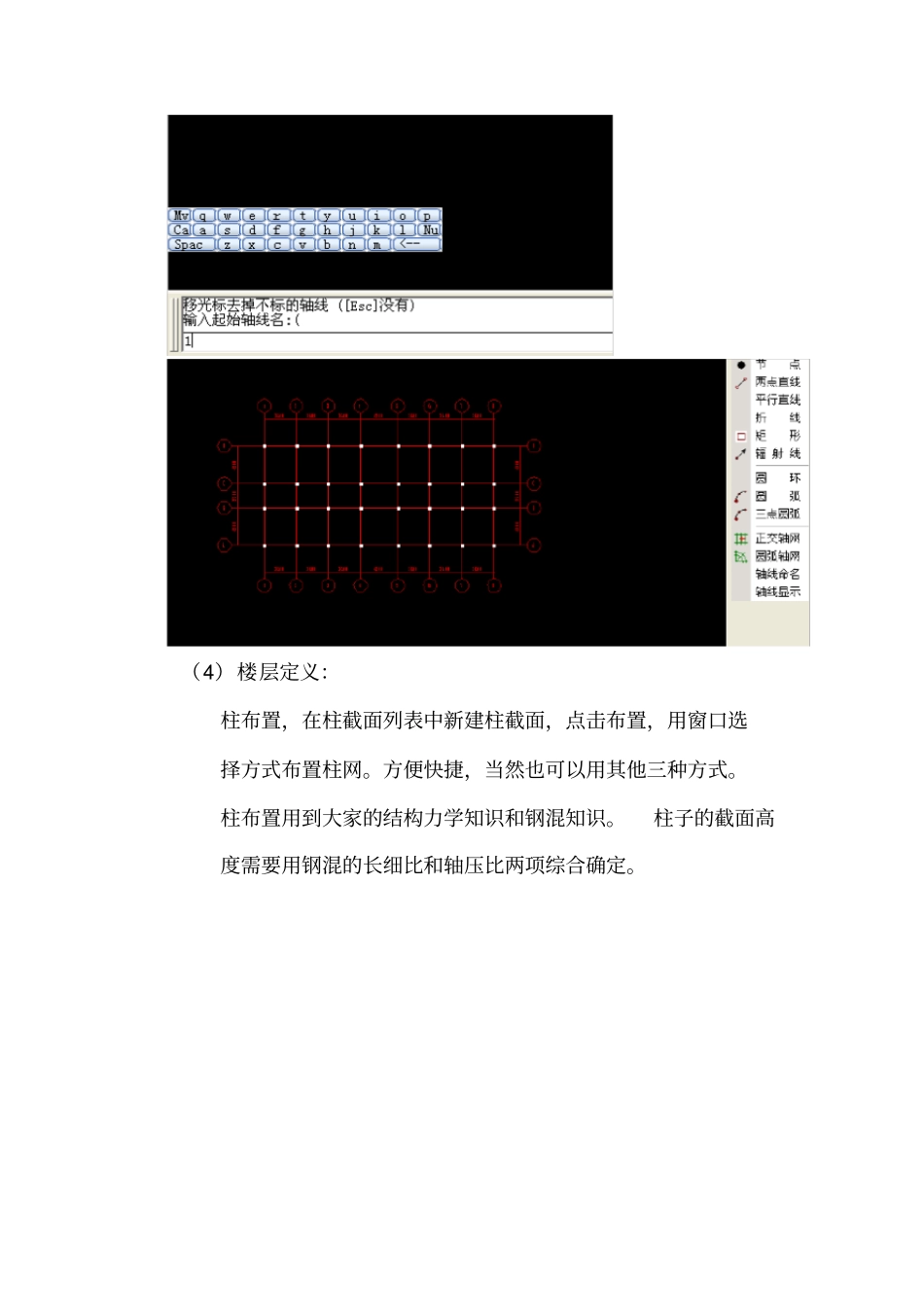

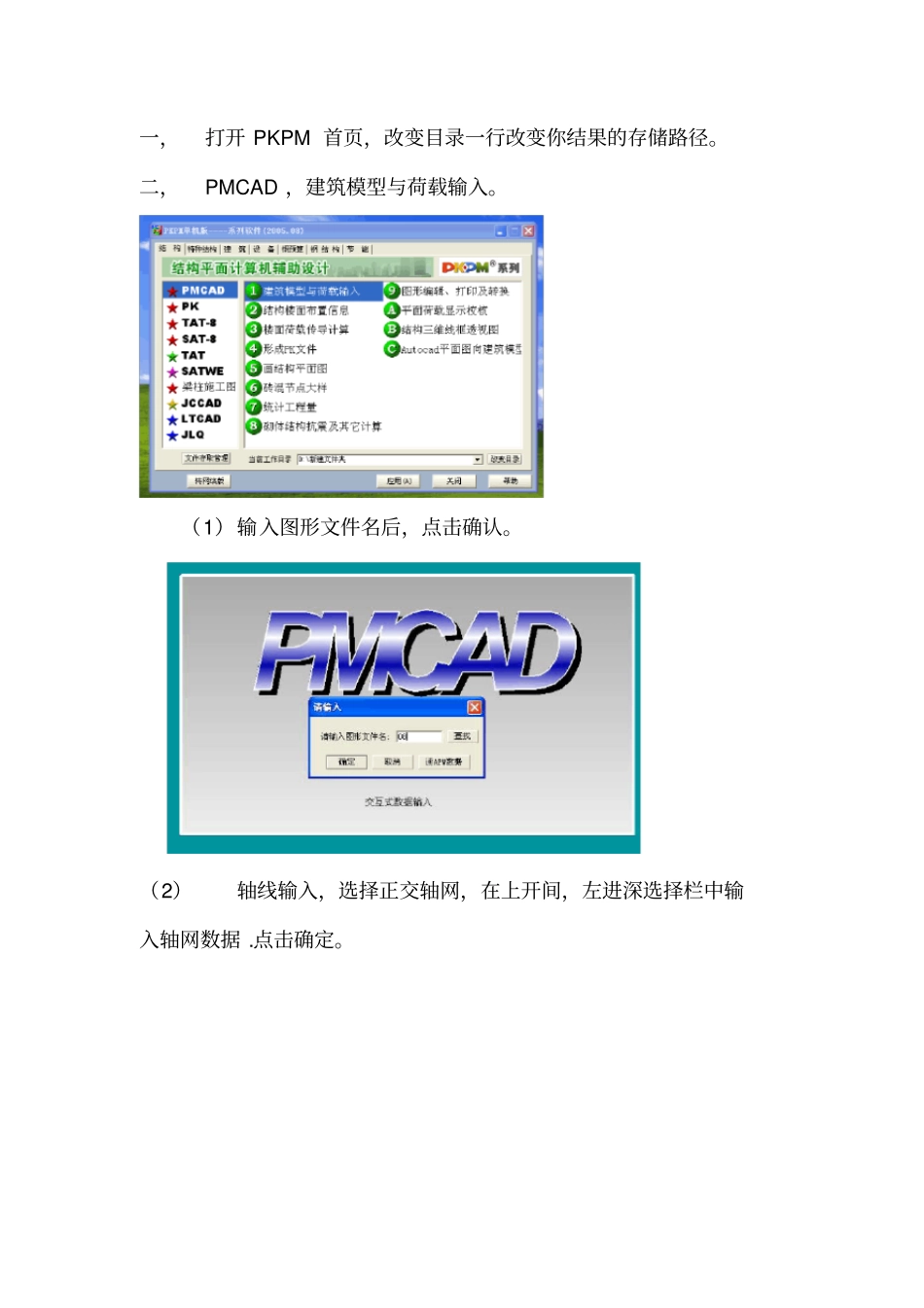

一，打开PKPM首页，改变目录一行改变你结果的存储路径。二，PMCAD，建筑模型与荷载输入。（1）输入图形文件名后，点击确认。（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。按ESC键后输入轴线。命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。方便快捷，当然也可以用其他三种方式。柱布置用到大家的结构力学知识和钢混知识。柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。设计参数，按照截图所示修改信息。地震烈度为6度，基本风压为0.45。（7）楼层组装根据需要增加楼层层数，如截图所示。复制层数为四层，标准层1荷载标注层1：4.2，2.0。在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。此建筑物的层数为5层。点击楼层组装，重新组装确定。（8）保存退出：存盘退出，直接退出。三，结构楼面布置信息.1.修改板厚，楼梯板厚修改为0.0，2.楼板错层，厨房卫生间下沉0.06米四，楼面荷载传导计算1.选择第一荷载层号，楼面荷载，楼梯间楼面恒载改写为5.5，活载改为3.5，厨房卫生间楼面恒载5.0，活载2.02.选择第二荷载层号，楼面荷载活载不变，直接点击输入完毕。3.生成各层荷载传到基础的数据。五，画结构平面图1.选择楼层，一层2.参数设计，板钢筋要编号不选，梁用虚线，墙用粗线表示。3.楼板计算，自动计算。4.在主菜单中点击楼板钢筋，逐间布筋，用窗口选择整个楼板，楼板的钢筋就布置好了。5.主菜单下点击标注轴线，自动标注。在标注字符菜单下写图名，主菜单下点击画钢筋表。6.存图退出六，SATWE（1）接PM生成SATER数据①分析与设计参数补充定义1.恒活荷载计算信息下选择模拟施工加载2，2.配筋信息下梁柱主筋强度改为360，3.地震信息下结构规则性信息选择规则，设防烈度6度4.总信息，选择第一项和最后一项5.荷载组合数据不变6.调整信息，梁设计弯矩放大系数加大为1.2，中梁刚度放大系数改为1.57.荷载信息数据不变8.风荷载信息，修正后的基本风压为0.45，结构基本周期为0.35②生成SATWE数据文件及数据检查执行应用生成SATWE数据文件，执行数据检查检查结果为没有发现错误，OK！（2）结构内力，配筋计算。直接点击，等待计算就行（2）分析结构图形和文本显示，每项结果看看就行。六，JCCAD①基础人机交互输入1.主菜单下点击参数输入，直接点击确认，不需要改动数据2.荷载输入，读取荷载，选择SATWE荷载3.主菜单下选择柱下独基，窗口方式选择布置独基，进行基础碰撞检查。4.结束退出②基础平面施工图1.标注轴线，自动标注2.标注尺寸，独基尺寸，如截图所示。3.插入基础详图4.主菜单下标注字符，写图名5.存图退出七，梁柱施工图①梁归并，1.输入梁归并的起始层号和终止层号，1，1，点击确定2.归并系数0.2，3.退出显示③梁平法施工图1.绘制新图，选择第一层2.在主菜单下选择标注，自动标注，写图名3.存图退出④柱归并，归并系数0.2，退出显示⑤柱平法施工图1.选择楼层，第一层2.主菜单下了文字标注，直轴线。写图名。3.存图退出⑥挑选一个框架结构，用节点方式点取一品框架⑦画正品框架施工图1.在主...
