甘肃华亭煤业集团铁路运输处集配站供电改造实施方案VIP免费

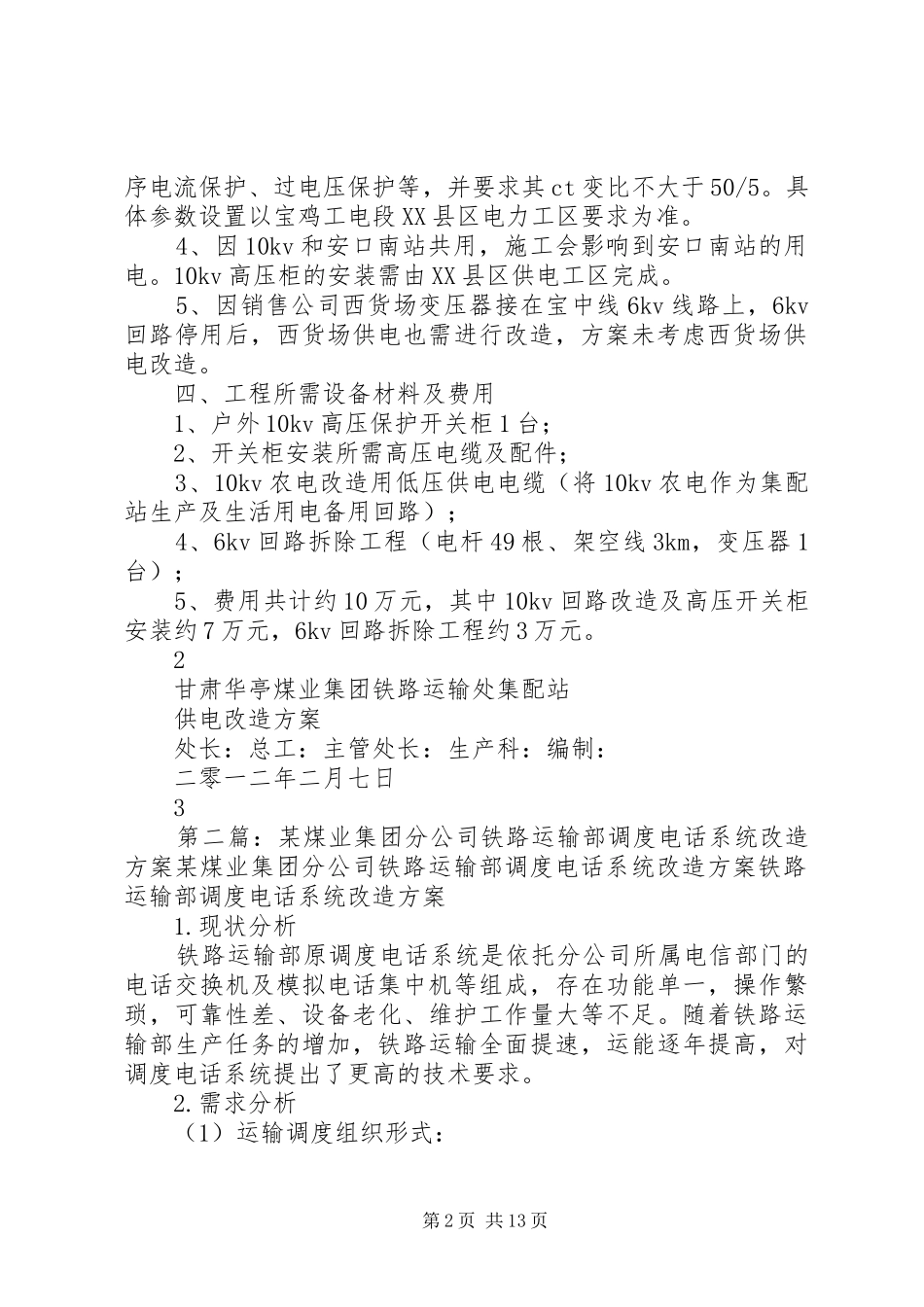

甘肃华亭煤业集团铁路运输处集配站供电改造方案供电改造方案一、集配站供电系统现状铁路运输处集配站供电系统目前由三条供电回路组成。西安铁路局宝中线6kv回路、西安铁路局宝中线10kv回路、XX县区南川配电所三山支线10kv回路。其中，集配站生产及生活用电以宝中线6kv回路为主，变压器容量为50kva，最大负载为42kw；宝中线10kv回路作为集配站生产及供暖备用回路，变压器容量50kva，最大负载35kw；XX县区南川供电所三山支线10kv回路作为集配站供暖及华亭煤业集团运销公司化验室用电主回路，变压器容量为100kva，最大负载30kw。二、改造原因我处于2012年1月16日接宝鸡供电段XX县区电力工区通知，因供用电协议到期，加之铁路安口南6kv系统即将淘汰停运。我处决定在2012年3月前停用铁路6kv电源，所供我专用线将停止供电。同时按照千阳供电车间要求在集配站10kv自管线路分界点加装箱式高压保护开关柜，以防止集配站10kv故障影响安口南工业站的生产用电。三、改造方案1、拆除宝中线6kv回路供电，其负载（集配站的生产及生活用电，总功率42kw）改由宝中线10kv作为主回路供电，同时10kv不再作为集配站供暖备用电源使用，变压器仍使用原10kv50kva1变压器。2、将供集配站的农电10kv回路作为集配站生产（总功率28kw）、生活（总功率12kw）备用回路及集配站供暖（总功率25kw）、运销公司化验室（总功率5kw）主回路，仍使用原农电10kv100kva变压器。2、在宝中线10kv供电回路我处自管线起始处加装户外高压保护开关柜，保护柜带过流保护、速断保护、失压保护、零第1页共13页序电流保护、过电压保护等，并要求其ct变比不大于50/5。具体参数设置以宝鸡工电段XX县区电力工区要求为准。4、因10kv和安口南站共用，施工会影响到安口南站的用电。10kv高压柜的安装需由XX县区供电工区完成。5、因销售公司西货场变压器接在宝中线6kv线路上，6kv回路停用后，西货场供电也需进行改造，方案未考虑西货场供电改造。四、工程所需设备材料及费用1、户外10kv高压保护开关柜1台；2、开关柜安装所需高压电缆及配件；3、10kv农电改造用低压供电电缆（将10kv农电作为集配站生产及生活用电备用回路）；4、6kv回路拆除工程（电杆49根、架空线3km，变压器1台）；5、费用共计约10万元，其中10kv回路改造及高压开关柜安装约7万元，6kv回路拆除工程约3万元。2甘肃华亭煤业集团铁路运输处集配站供电改造方案处长：总工：主管处长：生产科：编制：二零一二年二月七日3第二篇：某煤业集团分公司铁路运输部调度电话系统改造方案某煤业集团分公司铁路运输部调度电话系统改造方案铁路运输部调度电话系统改造方案1.现状分析铁路运输部原调度电话系统是依托分公司所属电信部门的电话交换机及模拟电话集中机等组成，存在功能单一，操作繁琐，可靠性差、设备老化、维护工作量大等不足。随着铁路运输部生产任务的增加，铁路运输全面提速，运能逐年提高，对调度电话系统提出了更高的技术要求。2.需求分析（1）运输调度组织形式：第2页共13页运输部调度室对a、b、c、d、e五个运输科调度员进行一级调度，利用电话交换网，使用模拟调度台、自动电话机。各铁运科调度室对科属各站场值班员进行二级调度，利用铁路沿线电缆，使用模拟电话集中机。各站场值班员、道口、轨道衡等相关人员使用模拟电话集中机、共电电话、磁石电话进行业务联系。（2）新设数字调度电话系统组成：组建运输部专用调度电话系统，利用光缆构成运输部调度室对五个铁运科调度室的调度专网。新设光纤综合接入设备、传输设备、数据通信设备，构建数字通信综合业务平台，为数字调度电话系统、视讯会议系统、远程监控系统提供基础网络支持。新设智能数字调度电话系统在运输部调度室新设智能数字调度电话系统，构建集数字调度电话、数字录音于一体的通信体系。新设音频会议电话系统在运输部调度室、会议室及五个铁运科调度室新设音频会议电话系统，构建高质量电话会议通信系统。新设程控电话集中机系统在五个铁运科调度室新设程控电话集中机系统，提高系统通话质量。根据现场设备及业务情况，逐步将各站场的模拟电话集中机更新为程控电话集中机。（3）新设调度电话系统特点：可...
