材料2：严寒山区隧道冻结期洞口施工技术VIP免费

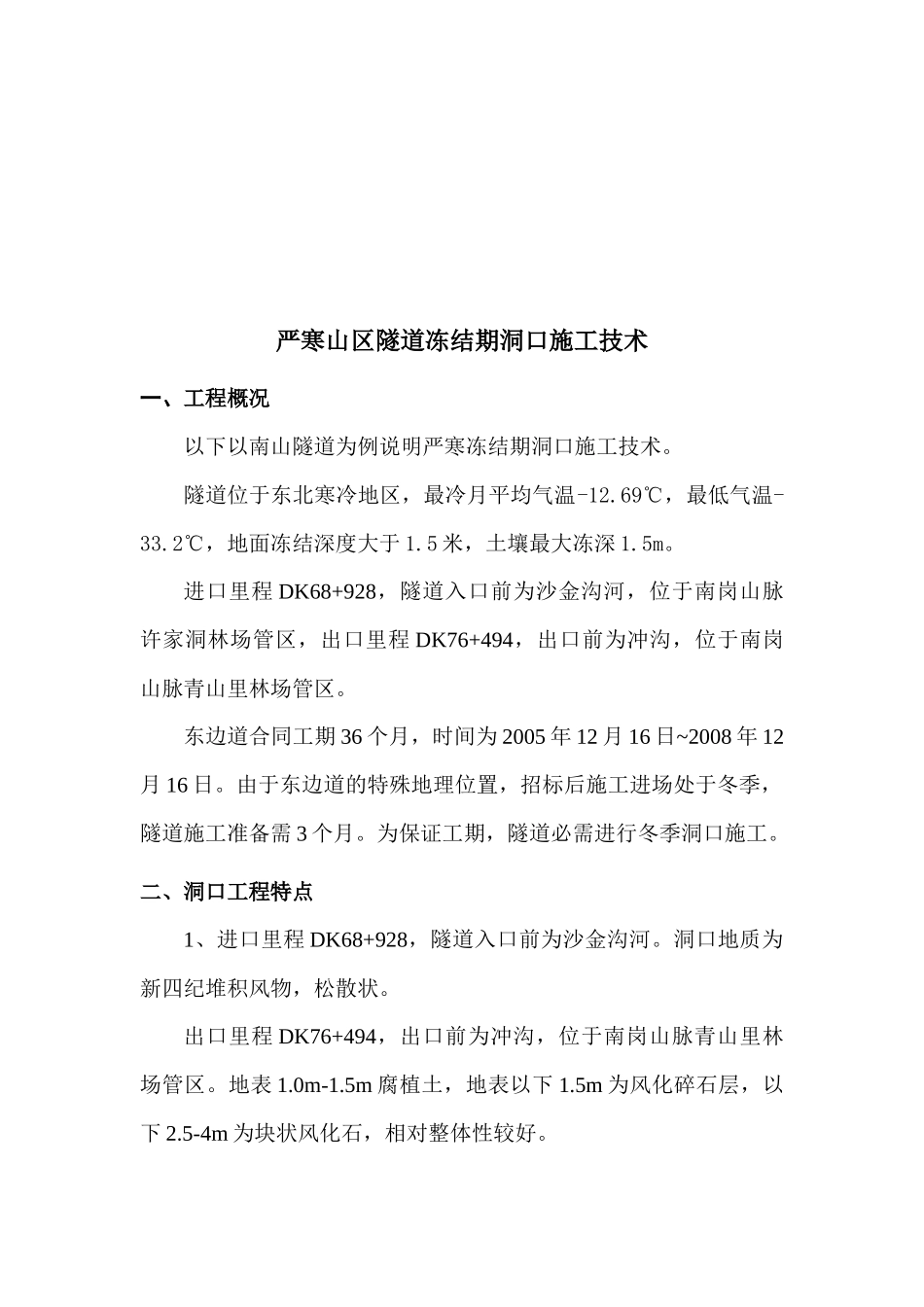

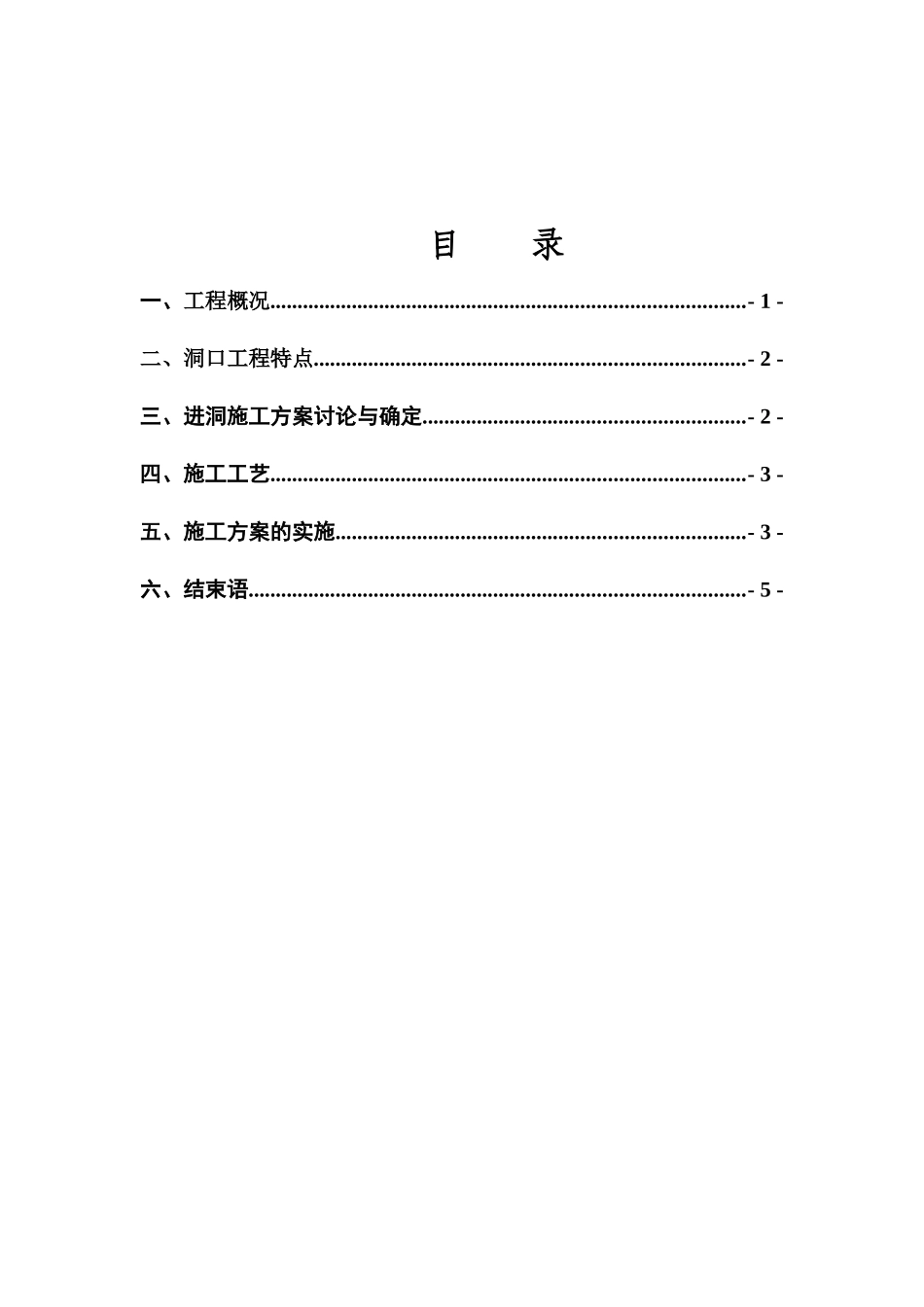

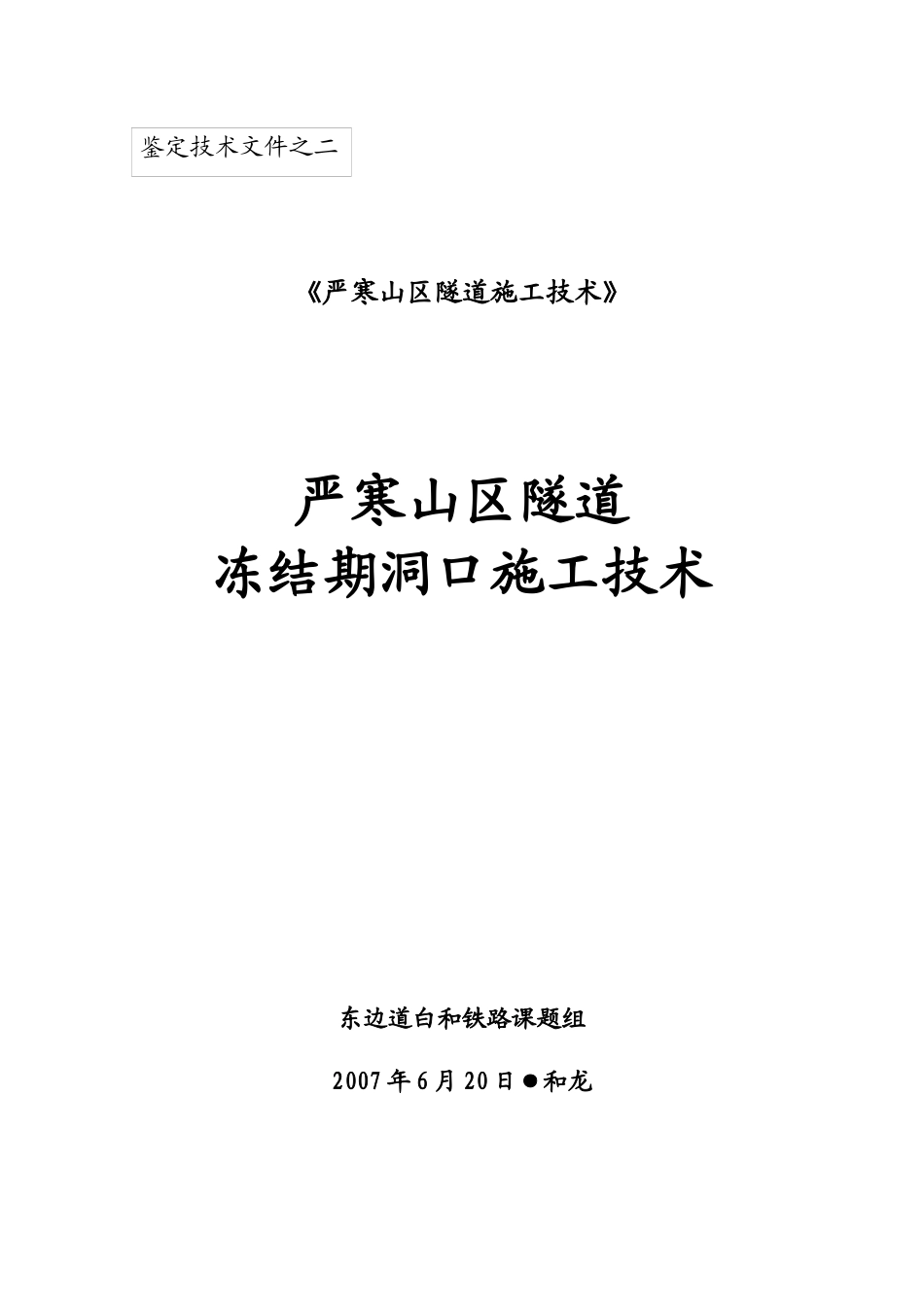

鉴定技术文件之二《严寒山区隧道施工技术》严寒山区隧道冻结期洞口施工技术东边道白和铁路课题组2007年6月20日●和龙目录一、工程概况.......................................................................................-1-二、洞口工程特点...............................................................................-2-三、进洞施工方案讨论与确定...........................................................-2-四、施工工艺.......................................................................................-3-五、施工方案的实施...........................................................................-3-六、结束语...........................................................................................-5-严寒山区隧道冻结期洞口施工技术一、工程概况以下以南山隧道为例说明严寒冻结期洞口施工技术。隧道位于东北寒冷地区，最冷月平均气温-12.69℃，最低气温-33.2℃，地面冻结深度大于1.5米，土壤最大冻深1.5m。进口里程DK68+928，隧道入口前为沙金沟河，位于南岗山脉许家洞林场管区，出口里程DK76+494，出口前为冲沟，位于南岗山脉青山里林场管区。东边道合同工期36个月，时间为2005年12月16日~2008年12月16日。由于东边道的特殊地理位置，招标后施工进场处于冬季，隧道施工准备需3个月。为保证工期，隧道必需进行冬季洞口施工。二、洞口工程特点1、进口里程DK68+928，隧道入口前为沙金沟河。洞口地质为新四纪堆积风物，松散状。出口里程DK76+494，出口前为冲沟，位于南岗山脉青山里林场管区。地表1.0m-1.5m腐植土，地表以下1.5m为风化碎石层，以下2.5-4m为块状风化石，相对整体性较好。2、两个洞口冻深大，为1.6m以上。3、洞口埋深浅，进洞里程埋深均不大于5m。三、进洞施工方案讨论与确定由于洞口地质复杂，进场开工时间正好为冬季冻结期，能否安全顺利进洞对工期、安全起到至关重要作用。方案一：等到开冻后，进行洞口边仰坡开挖，按常规施工步骤进洞。这需要等到来年四月中旬以后，影响工期2～3个月，且由于围岩差、埋浅浅、地下水丰富，开冻后，地下渗水可能更为严重，会严重影响到进口施工安全。方案二：在冻结期进洞，在进洞之前先作好蒸汽供热系统、暖棚砼生产线、洞口路基排水系统等工作，通过人工开挖或控制爆破，尽量减少对冻结土体的扰动，充分利用冻结土体自稳力，在洞口段施工中完成冻结土体，超前支护、锚喷支护、钢架受力体系转换。控制要点是需解决冬季施工混凝土施工与养护。经比较，我们认为方案二比方案一操作困难，技术含量高，但可缩短工期，节省投资，具有明显的经济和社会效益，尽管方案二尚无施工经验，但从技术上讲是可行的，因此我们采用二方案。四、施工工艺施工工艺见图《冻结期进洞施工工艺流程》。五、施工方案的实施1．洞口施工1.1冻层边、仰坡开挖首先施做截水沟，完善洞口截水设施。为充分利用地表冻土层，减少对原地表土层的扰动，开挖坡度确定为1：1。测出开挖边线，由于冻土影响，采用弱爆破配合挖掘机开挖，在边坡处预留1m厚光爆层，采用光面爆破，减少对冻土层扰动，爆孔间距0.7m。每次开挖深度1.8m。随挖随支护。清除地表积雪施作洞口地表截水沟左右错开开挖第二、三台阶并作初期支护开挖拱部并施作初期支护（预留核心土施作、临时仰拱）洞口段路堑开挖建立蒸汽热源供应系统建立暖棚砼集中拌合站施作冻结线以下洞口路基排水系统搭设暖棚并锚喷养护施作边、仰坡防排水系统施作锚杆洞口仰护开挖(分层)洞口二衬砼施工施作仰拱砼及填充施作全断面防水层开挖仰拱并作初期支护形成受力封闭环根据洞口围岩类别、冻结层厚度、边仰护高度决定每一层开挖高度冻结期进洞施工工艺流程1.2支护措施支护的重点是锚杆的密度和长度，其长度不仅要穿过冻结层，同时要有一定的锚固长度。根据洞口的不同地质，采用不同的支护方法。进口边仰坡为碎块状堆积体，采用Ф42小导管6m长，按1.0*1.0m进行注浆加固。出口地质多为强风化花岗岩采用4.5m长Ф22锚杆，按1.0*1.0m进行加固。挂网采用Φ8钢筋，网格间距为15*...
