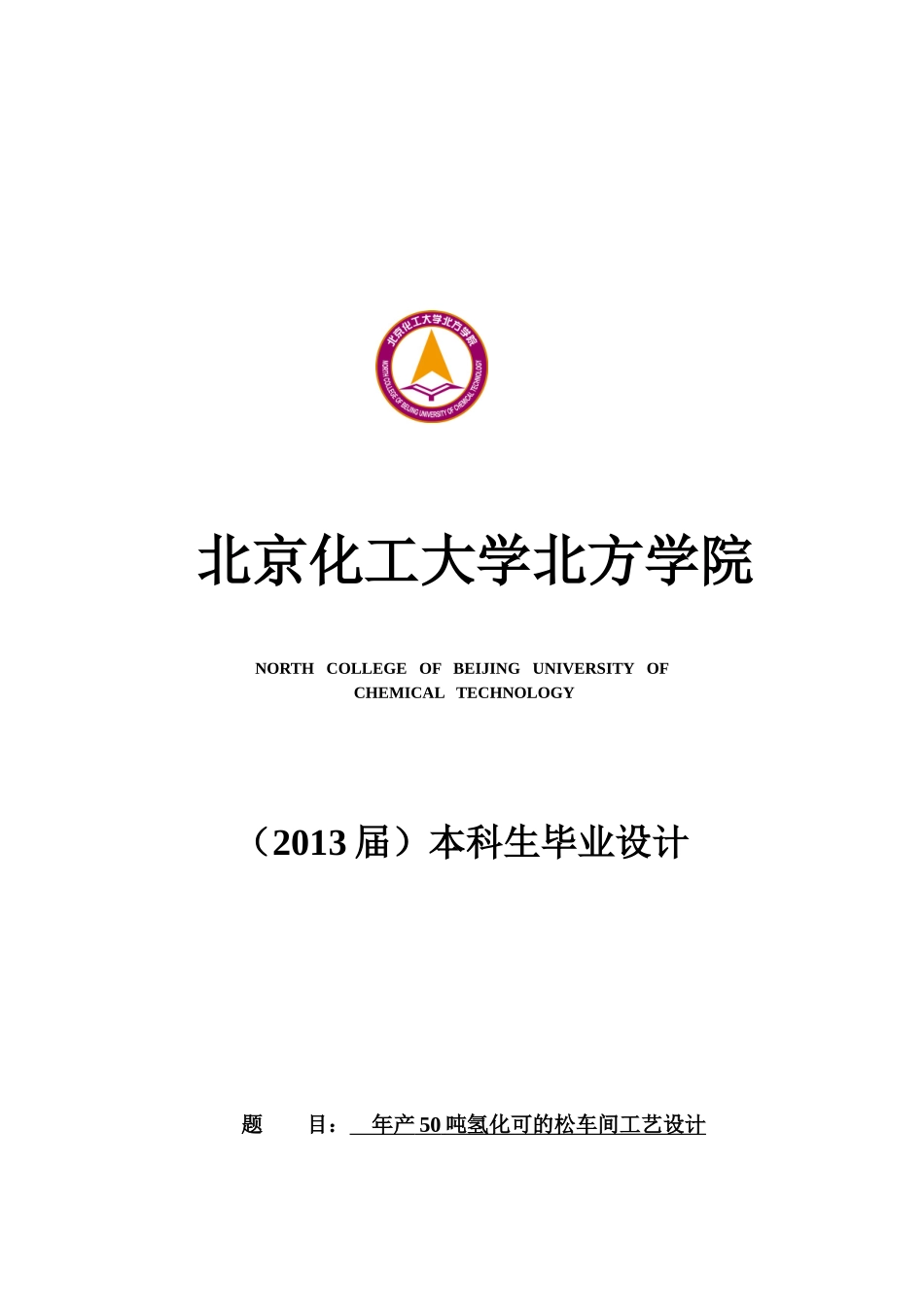

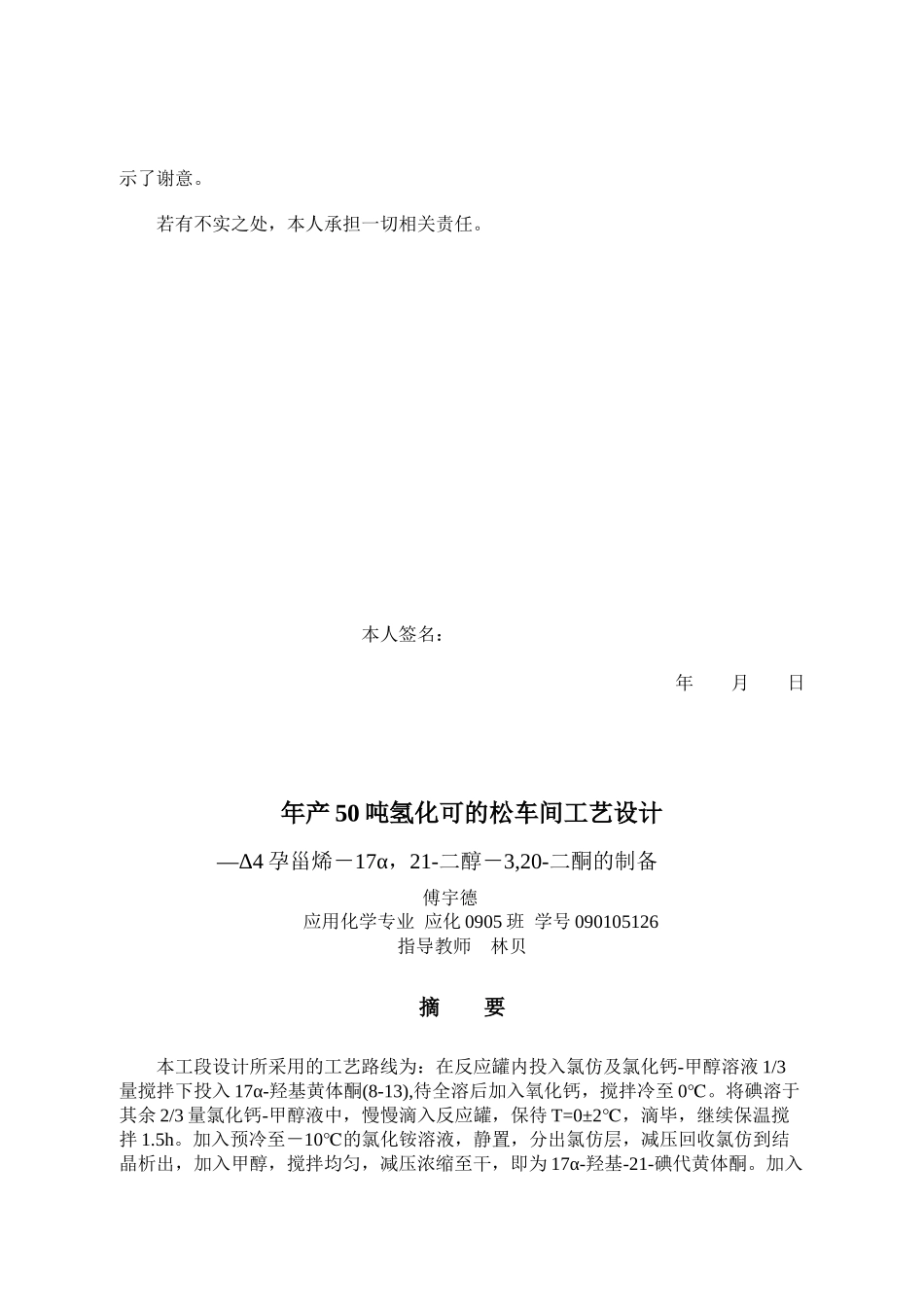

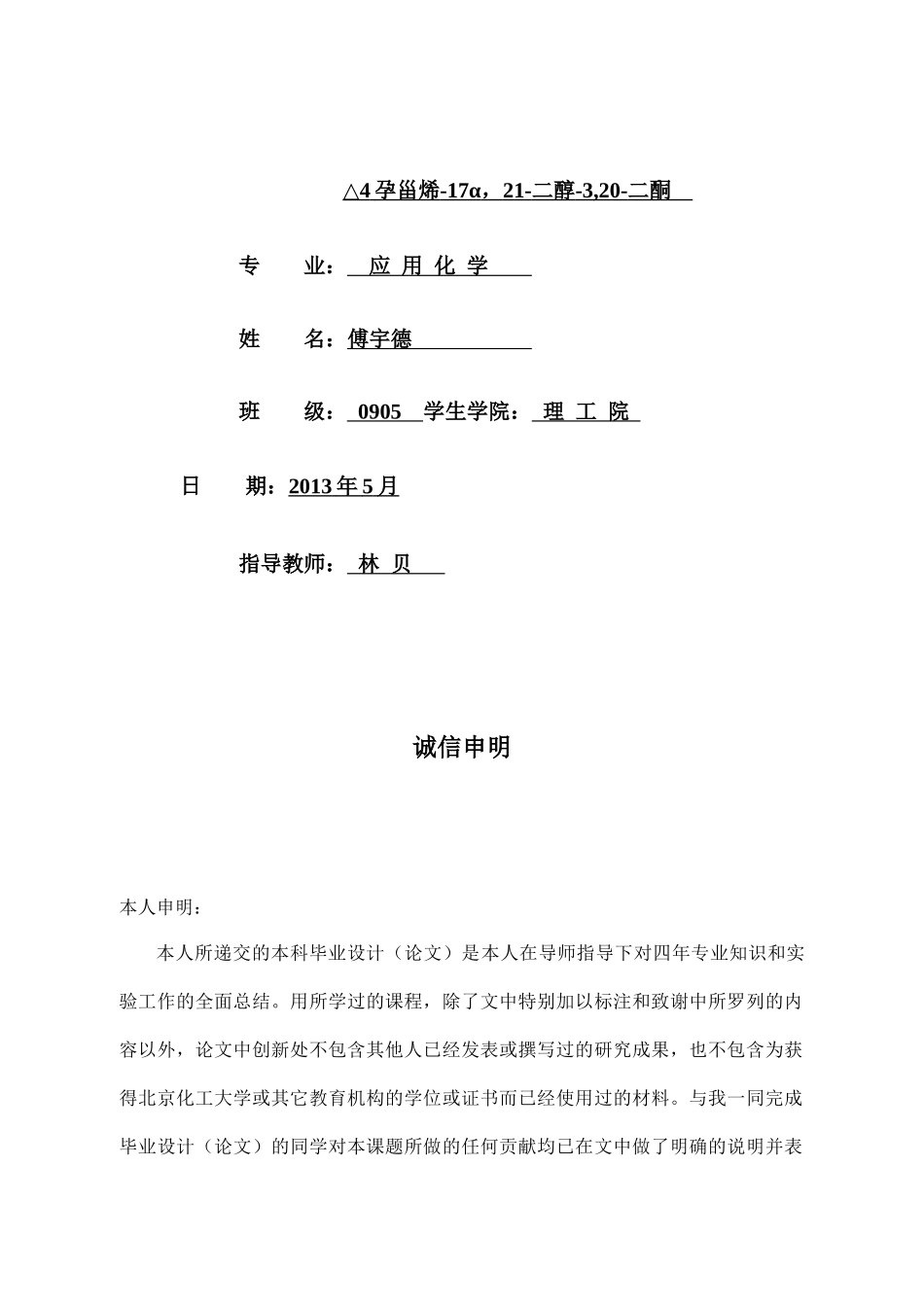

北京化工大学北方学院NORTHCOLLEGEOFBEIJINGUNIVERSITYOFCHEMICALTECHNOLOGY（2013届）本科生毕业设计题目：年产50吨氢化可的松车间工艺设计4△孕甾烯-17α，21-二醇-3,20-二酮专业：应用化学姓名：傅宇德班级：0905学生学院：理工院日期：2013年5月指导教师：林贝诚信申明本人申明：本人所递交的本科毕业设计（论文）是本人在导师指导下对四年专业知识和实验工作的全面总结。用所学过的课程，除了文中特别加以标注和致谢中所罗列的内容以外，论文中创新处不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京化工大学或其它教育机构的学位或证书而已经使用过的材料。与我一同完成毕业设计（论文）的同学对本课题所做的任何贡献均已在文中做了明确的说明并表示了谢意。若有不实之处，本人承担一切相关责任。本人签名：年月日年产50吨氢化可的松车间工艺设计—Δ4孕甾烯－17α，21-二醇－3,20-二酮的制备傅宇德应用化学专业应化0905班学号090105126指导教师林贝摘要本工段设计所采用的工艺路线为：在反应罐内投入氯仿及氯化钙-甲醇溶液1/3量搅拌下投入17α-羟基黄体酮(8-13),待全溶后加入氧化钙，搅拌冷至0℃。将碘溶于其余2/3量氯化钙-甲醇液中，慢慢滴入反应罐，保待T=0±2℃，滴毕，继续保温搅拌1.5h。加入预冷至－10℃的氯化铵溶液，静置，分出氯仿层，减压回收氯仿到结晶析出，加入甲醇，搅拌均匀，减压浓缩至干，即为17α-羟基-21-碘代黄体酮。加入DMF总量的3/4，使其溶解降温到10℃左右加入新配制好的乙酸钾溶液(将碳酸钾溶于余下的1/4DMF中，搅拌下加入乙酸和乙酸酐，升温到90℃反应0.5h,再冷却备用)。逐步升温反应到90,℃再保温反应0.5h，冷却到-10℃，过滤，用水洗涤，干燥得化合物S，熔点226℃，收率95%。以17ɑ—羟基黄体酮为原料，经过加成反应得到中间产物，再经过碘化反应和置换反应，通过静置分层、减压浓缩、过滤洗涤、干燥等工序，得到成品。设计要求通过物料衡算，能量衡算，选择合适的设备、车间布置及管道设计。查阅英文并翻译、绘制相应的工艺图。关键词:氢化可的松车间工艺设计加成Annualoutputof50tonsofhydrocortisoneProcessDesignWorkshop-Δ4progesteroneene-17α,21-diol-3,20–dioPreparationAbstractThedesignprocessrouteismainlyused:inthereactiontankintochloroformandcalciumchloride-methanolsolutionof1/3volume,stirringinto17α-hydroxyprogesterone,tobefullydissolvedafteraddingcalciumoxide,mixingcoldto0℃.Theiodinedissolvedintheremaining2/3ofcalciumchloride-methanolsolutioncanslowlydripintothereaction,maintainingthetemperatureat0±2℃,dropcomplete,continuetoheatstirred1.5h,jointhepre-coolingto-10℃Theammoniumchloridesolutions,standing,separatethechloroformlayer,vacuumrecoveryofchloroformtocrystallizationbyaddingmethanol,mix,evaporatedtodry,namely17α-21-iodine-hydroxy-progesterone.AddingthetotalDMF3/4,todissolve,cooltoabout10℃,anewliquidformulationofpotassiumacetate,graduallywarmingresponseto90℃,andthenheatreaction0.5h,cooledto-10℃,filtration,waterwashing,dried,soaceticacidcompounds.Meltingpoint226℃,yield95%.ThedesignmainlyconsistsoffactorsonHCworkshoplayout,designofprocessflow,calculationofmatirialintheflow,calculationofquantityofheat,designofworkshoplayout,Selectionofpipelinecalculation,compositionofdesignspec,translationofforeigndocument,blueprintdrawing,etcetera.Whichthematerialbalanceinthequalityofconservationlawbasedontheheatbalancetothelawofconservationofenergyandthebasisofmaterialsandenergybasedonthedata,selecttheappropriateresponseequipment.keywords:Hydrocortisoneworkshop’stechnologydesignAddition目录前言..........................................................................................................7第一章产品概述..................................................................
