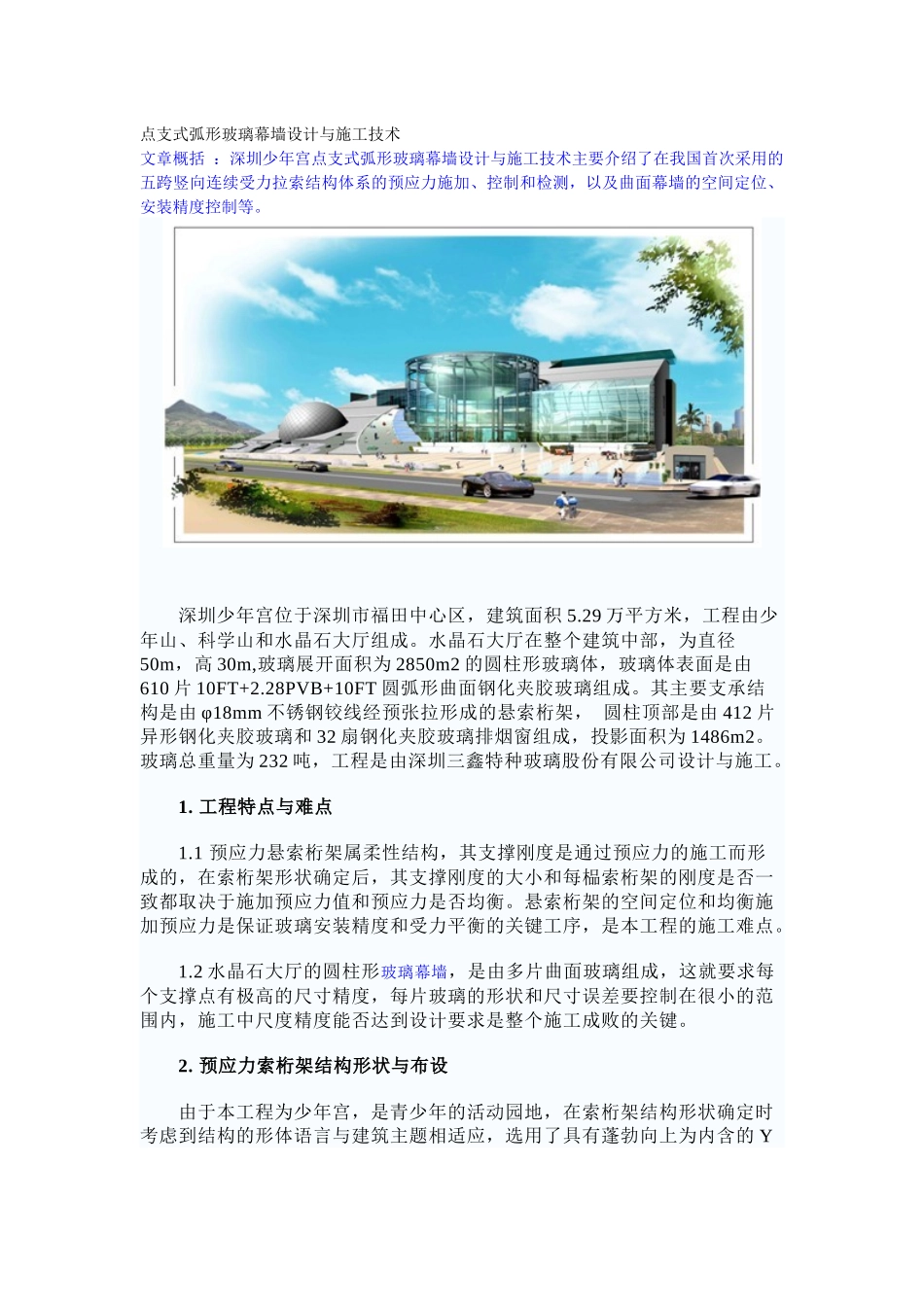

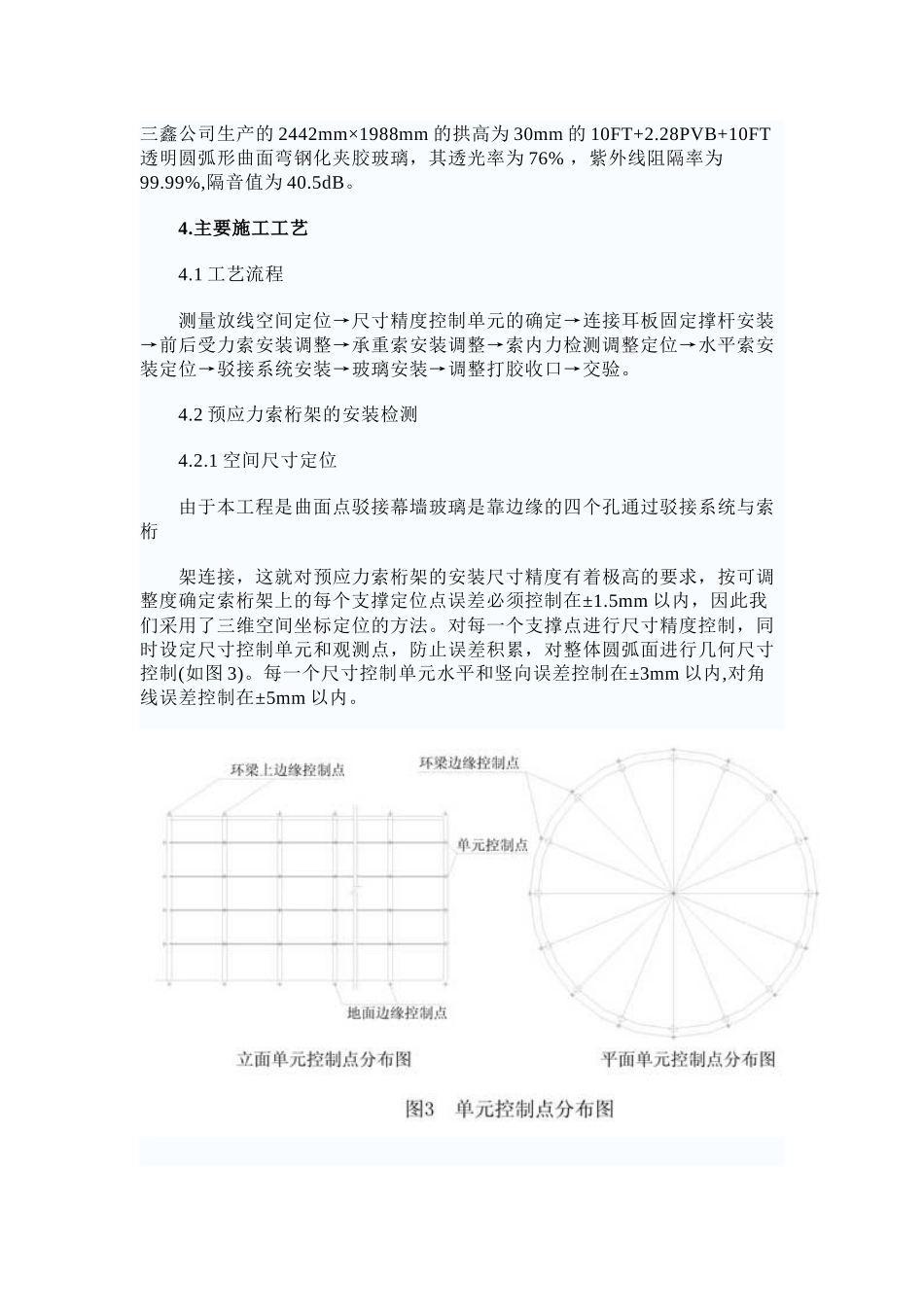

点支式弧形玻璃幕墙设计与施工技术文章概括:深圳少年宫点支式弧形玻璃幕墙设计与施工技术主要介绍了在我国首次采用的五跨竖向连续受力拉索结构体系的预应力施加、控制和检测,以及曲面幕墙的空间定位、安装精度控制等。深圳少年宫位于深圳市福田中心区,建筑面积5.29万平方米,工程由少年山、科学山和水晶石大厅组成。水晶石大厅在整个建筑中部,为直径50m,高30m,玻璃展开面积为2850m2的圆柱形玻璃体,玻璃体表面是由610片10FT+2.28PVB+10FT圆弧形曲面钢化夹胶玻璃组成。其主要支承结构是由φ18mm不锈钢铰线经预张拉形成的悬索桁架,圆柱顶部是由412片异形钢化夹胶玻璃和32扇钢化夹胶玻璃排烟窗组成,投影面积为1486m2。玻璃总重量为232吨,工程是由深圳三鑫特种玻璃股份有限公司设计与施工。1.工程特点与难点1.1预应力悬索桁架属柔性结构,其支撑刚度是通过预应力的施工而形成的,在索桁架形状确定后,其支撑刚度的大小和每榀索桁架的刚度是否一致都取决于施加预应力值和预应力是否均衡。悬索桁架的空间定位和均衡施加预应力是保证玻璃安装精度和受力平衡的关键工序,是本工程的施工难点。1.2水晶石大厅的圆柱形玻璃幕墙,是由多片曲面玻璃组成,这就要求每个支撑点有极高的尺寸精度,每片玻璃的形状和尺寸误差要控制在很小的范围内,施工中尺度精度能否达到设计要求是整个施工成败的关键。2.预应力索桁架结构形状与布设由于本工程为少年宫,是青少年的活动园地,在索桁架结构形状确定时考虑到结构的形体语言与建筑主题相适应,选用了具有蓬勃向上为内含的Y形多跨竖向连续受力拉索结构体系,这种结构形式在我国是首次被使用在幕墙结构上(如图2)。后受力索A-A'、前受力索B-B'、承重索B-B'都是整根连续索,通过悬空杆和固定撑杆上的连接夹块固定钢索形成索桁架结构形状,其中,A'和B'为固定端,A和B为调整端。3.主材的选用钢索直径的选定除考虑到能承受50年一遇的最大荷载,同时考虑到视觉及心理因素,在本工程的主受力索(前受力索和后受力索)和承重索都选用1×37φ18不锈钢绞线,其最小破断力为191KN,弹性模量E=1.45×105N/mm2,悬空杆和撑杆及驳接系统均选用1Cr18Ni9奥氏体不锈钢件。玻璃采用深圳三鑫公司生产的2442mm×1988mm的拱高为30mm的10FT+2.28PVB+10FT透明圆弧形曲面弯钢化夹胶玻璃,其透光率为76%,紫外线阻隔率为99.99%,隔音值为40.5dB。4.主要施工工艺4.1工艺流程测量放线空间定位→尺寸精度控制单元的确定→连接耳板固定撑杆安装→前后受力索安装调整→承重索安装调整→索内力检测调整定位→水平索安装定位→驳接系统安装→玻璃安装→调整打胶收口→交验。4.2预应力索桁架的安装检测4.2.1空间尺寸定位由于本工程是曲面点驳接幕墙玻璃是靠边缘的四个孔通过驳接系统与索桁架连接,这就对预应力索桁架的安装尺寸精度有着极高的要求,按可调整度确定索桁架上的每个支撑定位点误差必须控制在±1.5mm以内,因此我们采用了三维空间坐标定位的方法。对每一个支撑点进行尺寸精度控制,同时设定尺寸控制单元和观测点,防止误差积累,对整体圆弧面进行几何尺寸控制(如图3)。每一个尺寸控制单元水平和竖向误差控制在±3mm以内,对角线误差控制在±5mm以内。4.2.2索桁架预应力值的确定索桁架预应力值的设定和预应力平衡的施工方案决定着本工程的成败。水晶石大厅的索桁架支撑体系,是由90条φ18mm的竖向前后受力索、63条φ18mm的垂直承重索和756条φ10mm的水平稳定索组成.最大高度为27900mm。竖向前后受力索的预应力值设定考虑的因素有:受最大荷载作用时反向索内力大于零的应力、温度变化应力、保持索桁架刚度的应力(剩余张力)、保持索桁架刚度(50年)松驰应力。经SAP8450和ANSYS5.4电算软件作平面和空间整体计算确定:在合拢温度在20℃-25℃时,前后受力索预拉力P1=29KN,垂直承重索的预拉力值P2=33KN。(见图4)4.2.3施加预应力(1)、在每榀索桁架内,前受力索和后受力索的预应力值误差要控制在1.5KN以内。各榀索桁架中钢索预应力值误差控制在2.5KN以内。(2)、用超张拉法达到内力平衡竖向受力索桁架是采用整条索通过固定支点形成的多榀桁架。在预拉力施加时只能...
