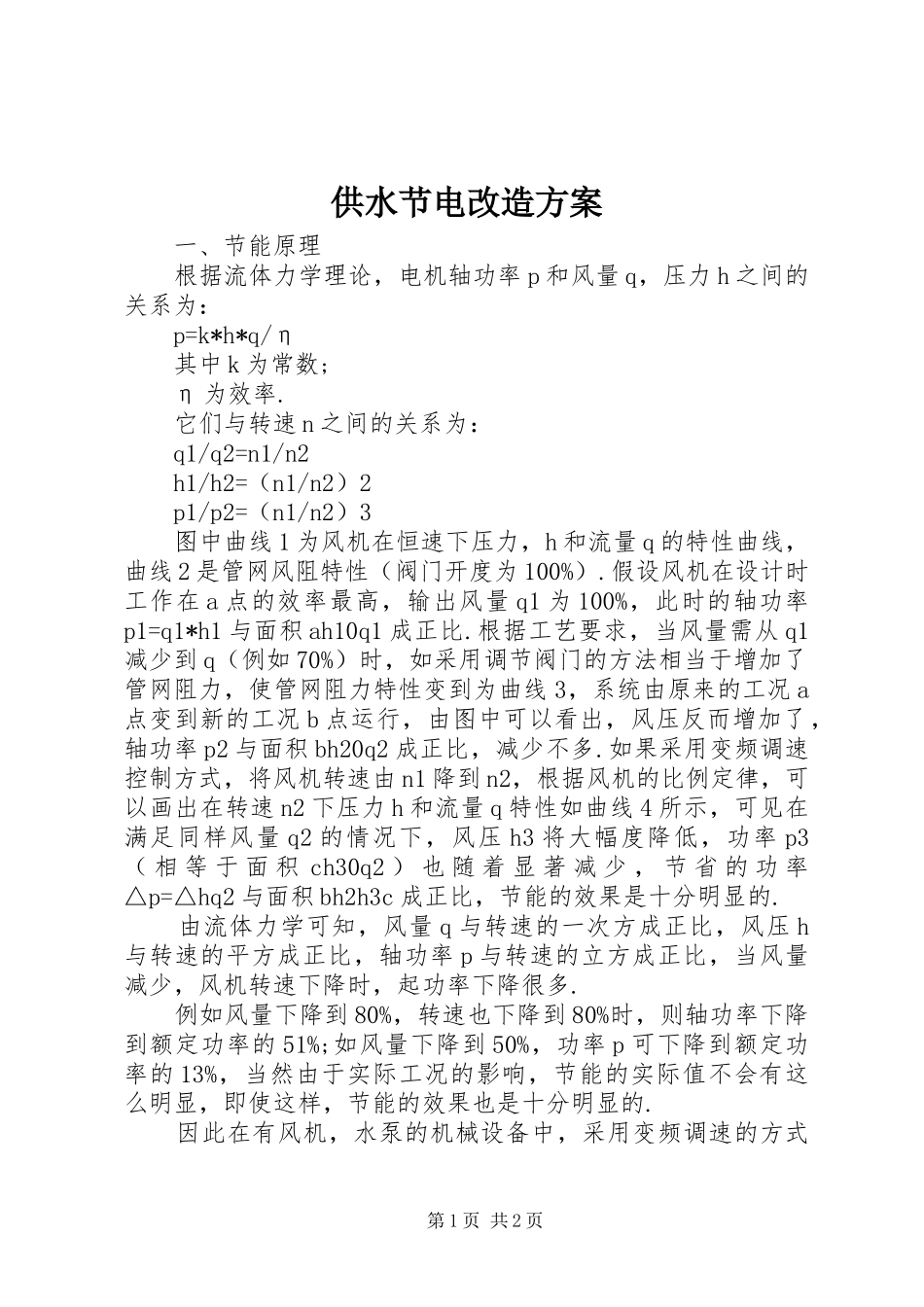

供水节电改造方案一、节能原理根据流体力学理论，电机轴功率p和风量q，压力h之间的关系为：p=k*h*q/η其中k为常数;η为效率
它们与转速n之间的关系为：q1/q2=n1/n2h1/h2=（n1/n2）2p1/p2=（n1/n2）3图中曲线1为风机在恒速下压力，h和流量q的特性曲线，曲线2是管网风阻特性（阀门开度为100%）
假设风机在设计时工作在a点的效率最高，输出风量q1为100%，此时的轴功率p1=q1*h1与面积ah10q1成正比
根据工艺要求，当风量需从q1减少到q（例如70%）时，如采用调节阀门的方法相当于增加了管网阻力，使管网阻力特性变到为曲线3，系统由原来的工况a点变到新的工况b点运行，由图中可以看出，风压反而增加了，轴功率p2与面积bh20q2成正比，减少不多
如果采用变频调速控制方式，将风机转速由n1降到n2，根据风机的比例定律，可以画出在转速n2下压力h和流量q特性如曲线4所示，可见在满足同样风量q2的情况下，风压h3将大幅度降低，功率p3（相等于面积ch30q2）也随着显著减少，节省的功率△p=△hq2与面积bh2h3c成正比，节能的效果是十分明显的
由流体力学可知，风量q与转速的一次方成正比，风压h与转速的平方成正比，轴功率p与转速的立方成正比，当风量减少，风机转速下降时，起功率下降很多
例如风量下降到80%，转速也下降到80%时，则轴功率下降到额定功率的51%;如风量下降到50%，功率p可下降到额定功率的13%，当然由于实际工况的影响，节能的实际值不会有这么明显，即使这样，节能的效果也是十分明显的
因此在有风机，水泵的机械设备中，采用变频调速的方式第1页共2页来调节风量和流量，在节能上是一个最有效的方法

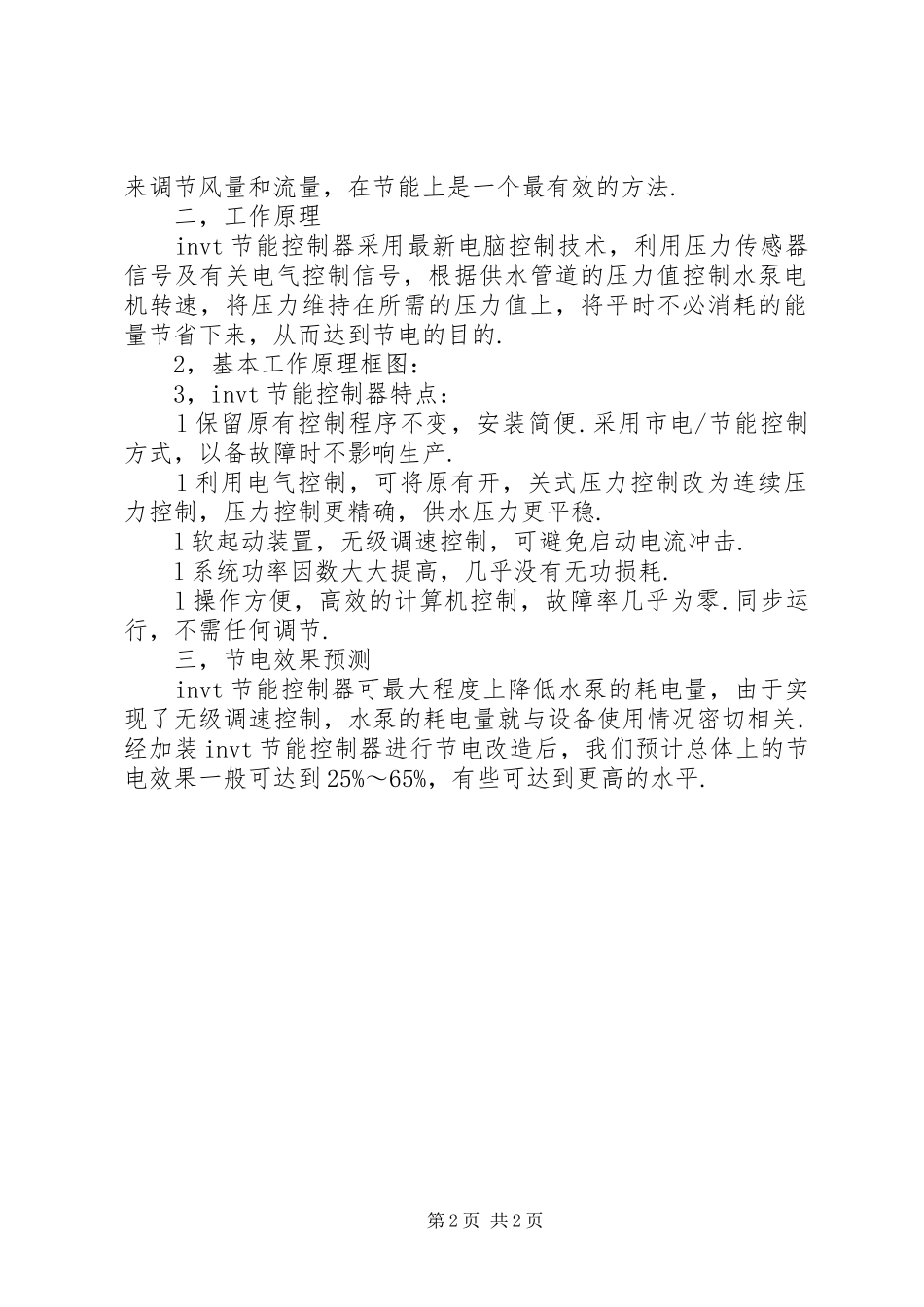

二，工作原理invt节能控制器采用最新电脑控制技术，利用压力传感器信号及有关电气控制信号，根据供水管道的压力值控制水泵电机转速，将压力维持在所
