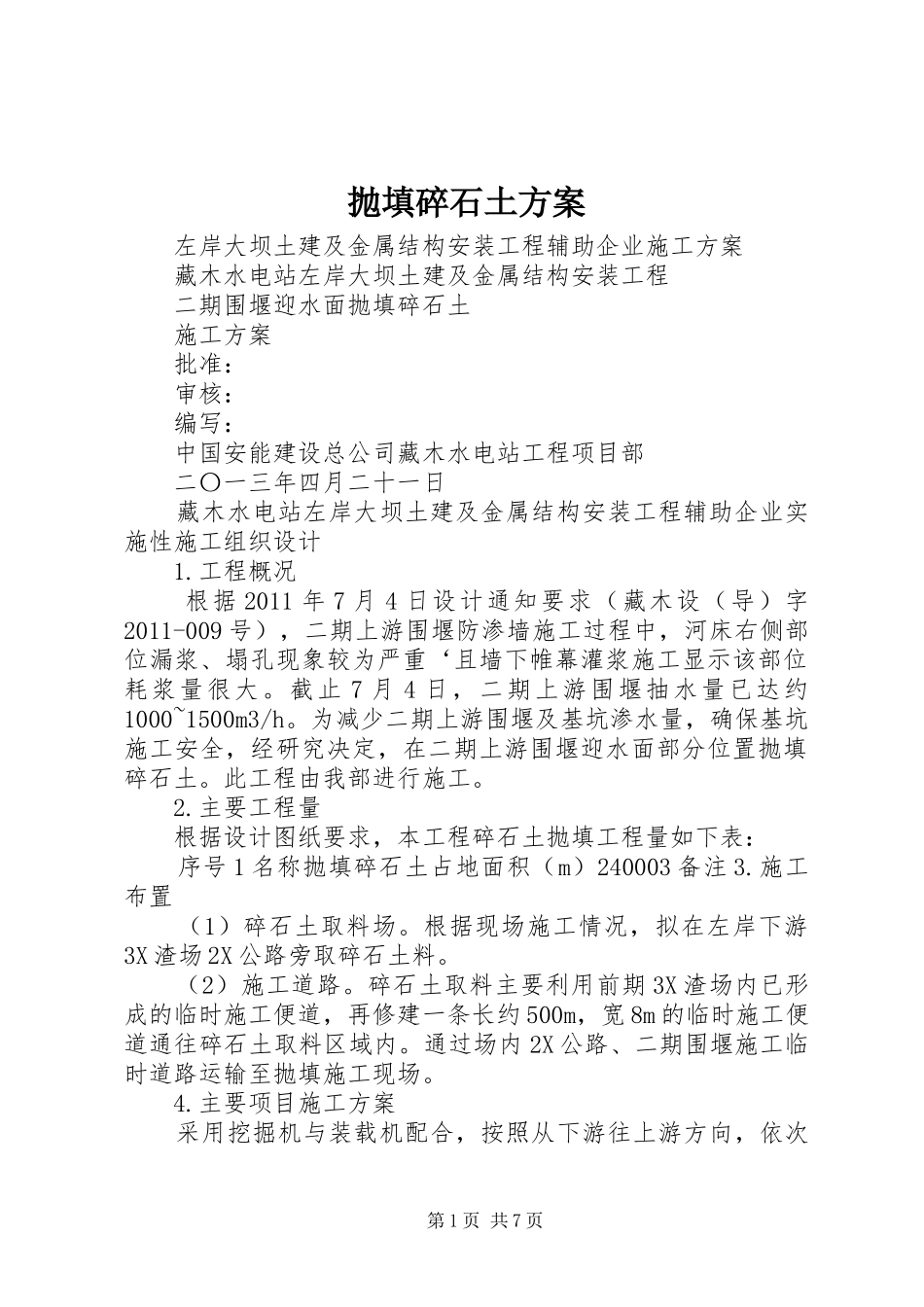

抛填碎石土方案左岸大坝土建及金属结构安装工程辅助企业施工方案藏木水电站左岸大坝土建及金属结构安装工程二期围堰迎水面抛填碎石土施工方案批准：审核：编写：中国安能建设总公司藏木水电站工程项目部二〇一三年四月二十一日藏木水电站左岸大坝土建及金属结构安装工程辅助企业实施性施工组织设计1.工程概况根据2011年7月4日设计通知要求（藏木设（导）字2011-009号），二期上游围堰防渗墙施工过程中，河床右侧部位漏浆、塌孔现象较为严重‘且墙下帷幕灌浆施工显示该部位耗浆量很大。截止7月4日，二期上游围堰抽水量已达约1000~1500m3/h。为减少二期上游围堰及基坑渗水量，确保基坑施工安全，经研究决定，在二期上游围堰迎水面部分位置抛填碎石土。此工程由我部进行施工。2.主要工程量根据设计图纸要求，本工程碎石土抛填工程量如下表：序号1名称抛填碎石土占地面积（m）240003备注3.施工布置（1）碎石土取料场。根据现场施工情况，拟在左岸下游3X渣场2X公路旁取碎石土料。（2）施工道路。碎石土取料主要利用前期3X渣场内已形成的临时施工便道，再修建一条长约500m，宽8m的临时施工便道通往碎石土取料区域内。通过场内2X公路、二期围堰施工临时道路运输至抛填施工现场。4.主要项目施工方案采用挖掘机与装载机配合，按照从下游往上游方向，依次第1页共7页将场平区域内杂物，孤石以及其它附着物清除。清除表层覆盖物，对于较大石块，采用风枪钻孔爆解小，然后弃运至左岸3X渣场。清除后挖掘机和装载机来回行驶进行碾压，履带应重叠一半。4.1.钢筋模板加工厂布置在左岸下游4X渣场下游端头，与金结制作安装场地临近，主要承担本标主体及临建工程全部钢筋、锚筋等加工。左岸大坝混凝土总量68万方，月高峰强度3万方，混凝土的钢筋平均含量为14.68kg/m3，高峰月加工强度为440t。厂内设钢筋加工车间、材料及成品堆放场、工具库房及值班室，模板加工及堆放区。规划建筑面积597m2，占地面积9200m2。其生产方式按一班制考虑，生产能力20t/班，高峰时按二班制生产。场内-1-藏木水电站左岸大坝土建及金属结构安装工程辅助企业实施性施工组织设计场内钢筋吊运加工，采用50t履带吊吊运。钢筋加工厂内设置钢筋棚，钢筋加工车间采用轻型钢架结构，住宿区及工具库房采用砖混结构，屋顶为彩钢瓦结构，钢筋棚内设置地笼，进行材料堆放。具体详见钢筋加工厂施工图。4.2.金结制作及堆放场本标段金属结构制安安装量为4364t，根据类似工程推算，拟规划建筑面积190m2，占地面积3000m2，具备每月制作钢结构200t的能力，厂内设加工车间、防腐车间、材料及成品堆放场、工具库房及值班室。布置在左岸下游4X渣场，紧邻钢筋加工厂，主要承担着本标段内钢衬、机电埋件、钢结构等零星金属构件的制作、防腐任务，以及本标段闸门、启闭机的存放与预拼装。场内场内钢筋吊运加工，采用50t履带吊吊运。住宿区采用砖混结构，屋顶为彩钢瓦，加工车间、防腐车间采用轻型钢架结构。4.3.机械修配、保养厂及停放场布置在左岸下游4X渣场，主要承担承担各种工程车辆以及第2页共7页大型施工机械设备的停放任务，投入本工程施工的所有机电设备、施工机械和汽车的总成检修、维修、保养，临时故障处理等。厂内设机修车间，机械加工车间、工机具房、办公及值班室等。由于大坝标混凝土采用缆机浇筑，大型施工设备修理和保养工作量少，主要进行运输设备保养维修，施工机械修理和保养车间规划规模为10台/天，规划建筑面积180m2，占地面积4000m2。具体施工方法详见施工图。4.4.砂石骨料及混凝土拌和系统本工程砂石加工系统由发包人另行招标实施，已于2009年8月建成投产，负责供应整个工程的砂石骨料。已于2009年8月建成投产，负责供应主体工程的全部混凝土（不包含喷混凝土）。本标需要自行建设一个混凝土系统，布置左岸下游4X渣场，主要用于前期临建设施、供料平台等零星混凝土、预制混凝土、二期混凝土、坝顶铺装层混凝土、特种混凝土等的生产。自行拌和混凝土总量约3万m3，按月高峰强度3000m3/月考虑，修建hzs60拌和站1座，建筑面积100m2，占地面积1000m2。-2-藏木水电站左岸大坝土建及金属结构安装工程辅助企业实施性施工组织设计施工措...
