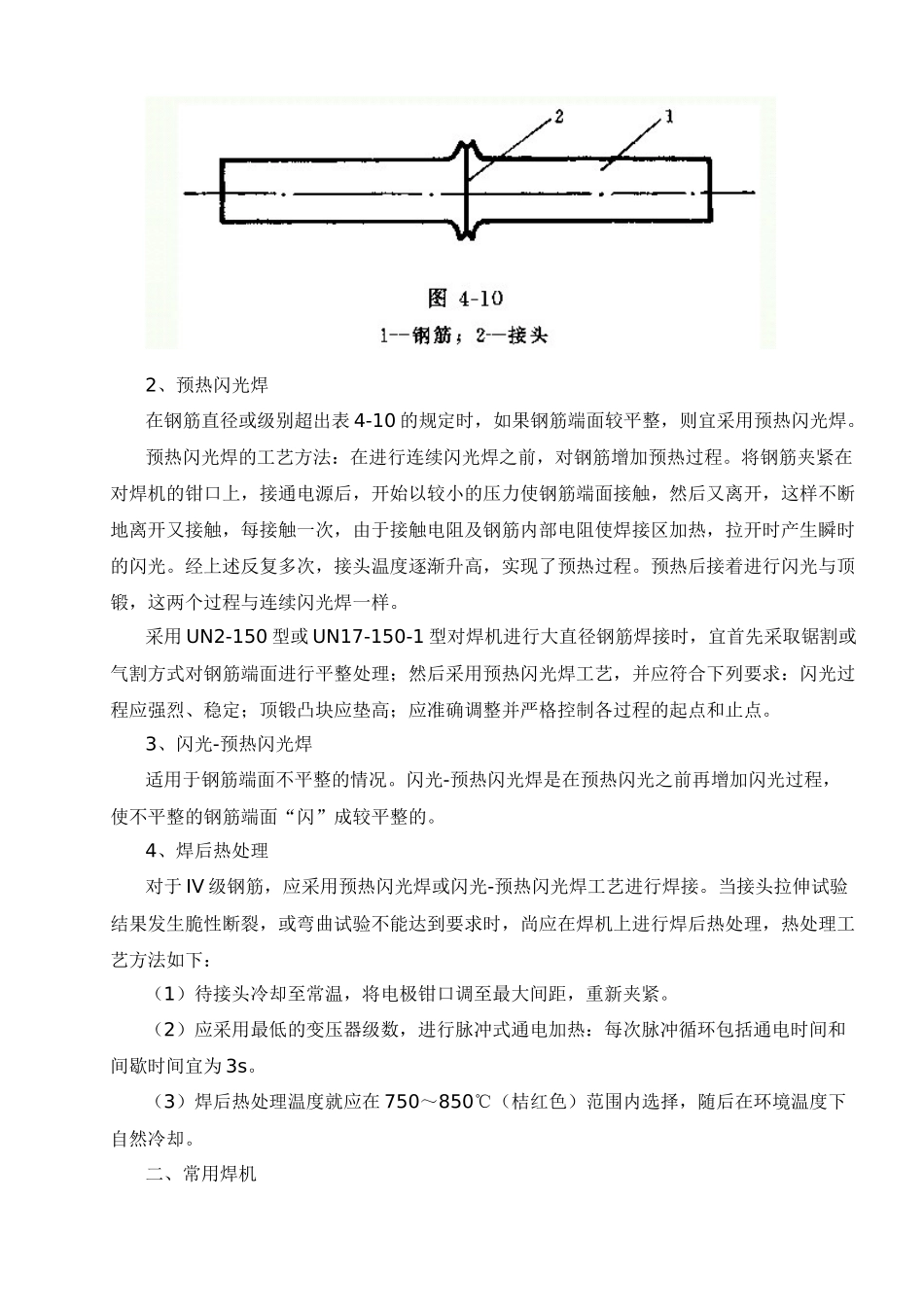

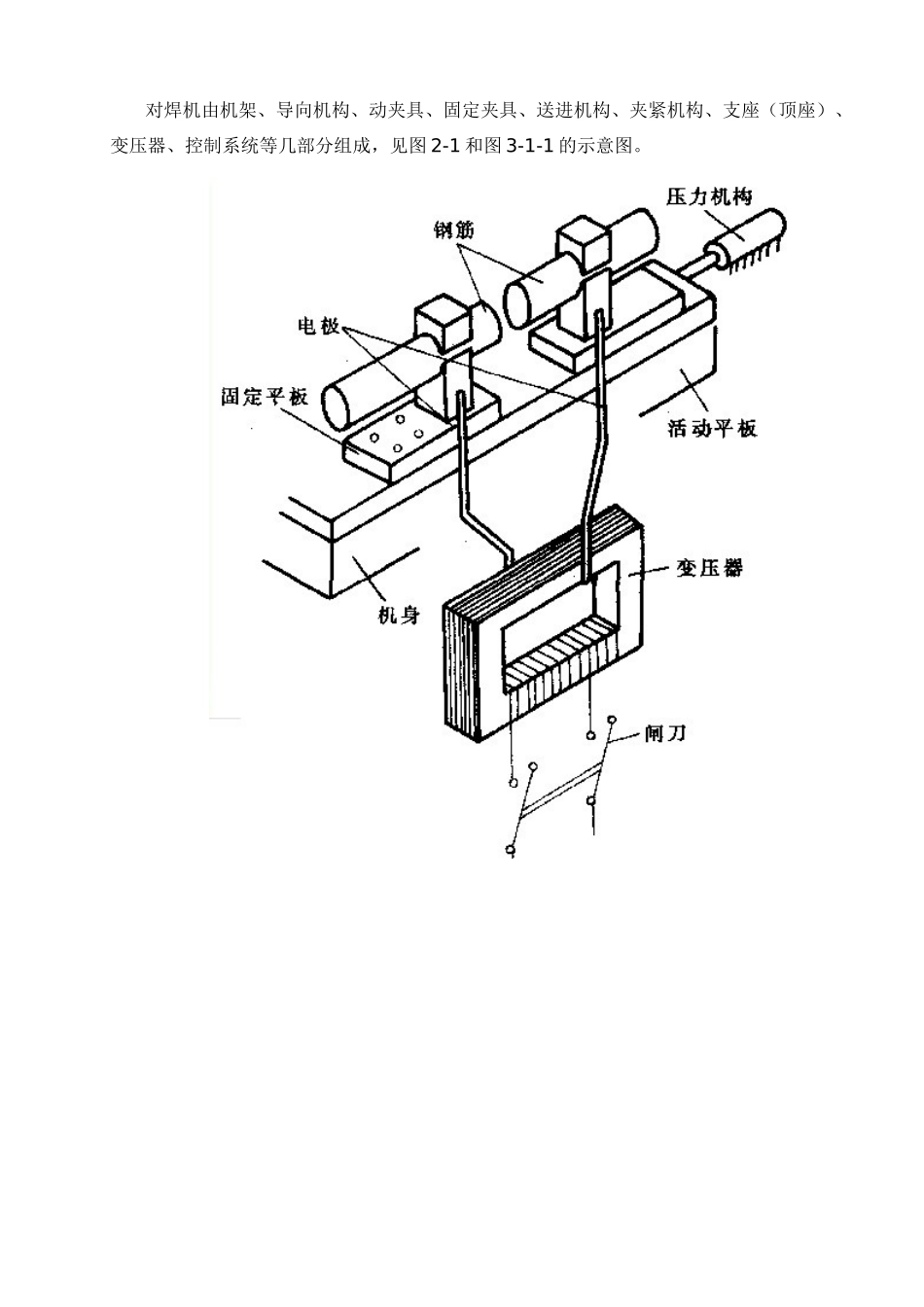

钢筋闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两钢筋接触点产生的电阻热，使金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法，是电阻焊的一种。一、工艺1、连续闪光焊适用于钢筋直径较小，钢筋级别较低的条件，所能焊接的钢筋上限直径根据焊机容量、钢筋级别等具体情况而定，应符合表4-10的规定。连续闪光焊接钢筋上限直径表4-10焊机容量（KV·A）钢筋级别钢筋直径（mm）160Ⅰ级Ⅱ级Ⅲ级252220100Ⅰ级Ⅱ级Ⅲ级20181680Ⅰ级Ⅱ级Ⅲ级161412连续闪光焊的工艺方法：将钢筋夹紧在对焊机的钳口上，接通电源后，使两钢筋端面局部接触，此时钢筋端面的接触点在高电流密度作用下迅速熔化、蒸发、爆破，呈高温粒状金属从焊口内高速飞溅出来；当旧的接触点爆破后，又形成新的接触点，这就出现连续不断爆破过程，钢筋金属连续不断送进（以一定送进速度适应其焊接过程的烧化速度）。钢筋经过一定时间的烧化，使其焊口达到所需要的温度，并使热量扩散到焊口两边，形成一定宽度的温度区，这时，以相当压力予以顶锻，将液态金属排挤在焊口之外，使钢筋焊合，并在焊口周围形成大量毛刺。由于热影响区较窄，故在接合面周围形成较小的凸起，于是，焊接过程结束，两钢筋对接焊成的外形见图4-10。2、预热闪光焊在钢筋直径或级别超出表4-10的规定时，如果钢筋端面较平整，则宜采用预热闪光焊。预热闪光焊的工艺方法：在进行连续闪光焊之前，对钢筋增加预热过程。将钢筋夹紧在对焊机的钳口上，接通电源后，开始以较小的压力使钢筋端面接触，然后又离开，这样不断地离开又接触，每接触一次，由于接触电阻及钢筋内部电阻使焊接区加热，拉开时产生瞬时的闪光。经上述反复多次，接头温度逐渐升高，实现了预热过程。预热后接着进行闪光与顶锻，这两个过程与连续闪光焊一样。采用UN2-150型或UN17-150-1型对焊机进行大直径钢筋焊接时，宜首先采取锯割或气割方式对钢筋端面进行平整处理；然后采用预热闪光焊工艺，并应符合下列要求：闪光过程应强烈、稳定；顶锻凸块应垫高；应准确调整并严格控制各过程的起点和止点。3、闪光-预热闪光焊适用于钢筋端面不平整的情况。闪光-预热闪光焊是在预热闪光之前再增加闪光过程，使不平整的钢筋端面“闪”成较平整的。4、焊后热处理对于IV级钢筋，应采用预热闪光焊或闪光-预热闪光焊工艺进行焊接。当接头拉伸试验结果发生脆性断裂，或弯曲试验不能达到要求时，尚应在焊机上进行焊后热处理，热处理工艺方法如下：（1）待接头冷却至常温，将电极钳口调至最大间距，重新夹紧。（2）应采用最低的变压器级数，进行脉冲式通电加热：每次脉冲循环包括通电时间和间歇时间宜为3s。（3）焊后热处理温度就应在750～850℃（桔红色）范围内选择，随后在环境温度下自然冷却。二、常用焊机对焊机由机架、导向机构、动夹具、固定夹具、送进机构、夹紧机构、支座（顶座）、变压器、控制系统等几部分组成，见图2-1和图3-1-1的示意图。对焊机的全部基本部件紧固在机架上，机架具有足够刚性，并且用强度很高的材料（铸铁、铸钢，或用型钢焊成）制作，故在顶锻时不会导致被焊钢筋产生弯曲；导轨是供动板移动时导向用的，有圆柱形、长方体形或平面形的多种。送进机构的作用是使被焊钢筋同动夹具一起移动，并保证有必要的顶锻力；它使动板按所要求的移动曲线前进；并且在预热时能往返移动；在工作时没有振动和冲动。按送进机构的动力类型，有手动杠杆式、电动凸轮式、气动式以及气液压复合式等几种。夹紧机构由两个夹具构成，一个是不动的，称为固定夹具；另一个是可移动的，称为动夹具。固定夹具直接安装在机架上，与焊接变压器次级线圈的一端相接（电气上与机架是绝缘的）的；动夹具安装在动板上，可随动板左右移动，在电气上与焊接变压器次级线圈的另一端相联接。常见的夹具型式有手动偏心轮夹紧、手动螺旋夹紧等，也有用气压式、液压式及气液压复合式等几种。常用对焊机的技术数据见表4-11。表中计量单位L是容积“升”。表中UN2-150型对焊机的动夹具传动方式是电动凸轮式，UN17-150-1型的是气液压复合式，其余三种型号的是手动杠杆挤压弹簧。表中可焊钢筋最大直...
