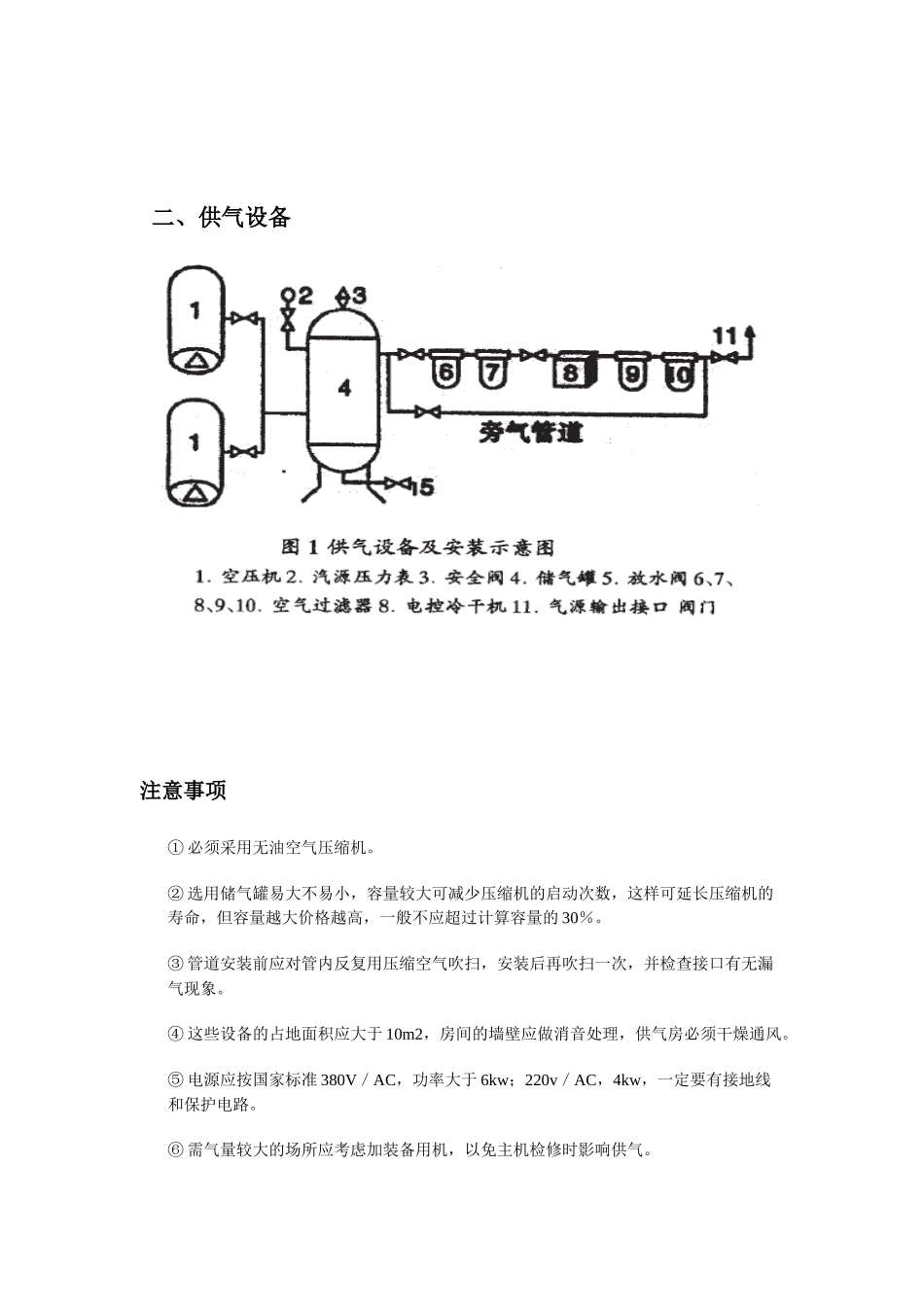

PET生产供气系统一、供气系统的设计1.1过滤装置过滤器用于滤除空气中含有的固体颗粒、液态的水分和油分、臭味等各类杂质。气动系统中常用过滤器的工作原理是利用离心力除掉较大的固体颗粒、液态的水和油或利用滤芯过滤较小的固体颗粒、液态的水和油。主管路过滤器安装在主管路中，清除压缩空气中的油污、水分和粉尘等，以提高下游干燥器的工作效率，延长精密过滤器的使用时间。过滤精度为3um(去除95％)。空气过滤器可除去压缩空气中固态杂质、液态的水滴和油污，不能除去气态的水和油。1.2管路的正确选择气动回路的正确布置是高纯净度气体供气系统的重要组成部分，是能否将符合要求的高纯净度气体送至用气点仍保持质量合格的关键技术。气体气动回路的布置应注意以下几点：(1)高纯净度气体输送管网不宜过大或过长，一般采用树枝状布置，若条件合适时可采用环行管路。(2)管路系统应避免或减少不流动气体的“死空间”、“盲管”。(3)对气体纯度要求不同的用气点，宜采用分等级设置供气系统；也可根据用气点的具体情况，采用同等级输送系统，但在纯度或杂质要求严格的用气点邻近处设末端气体纯化装置。(4)为减少气体输送过程的扰动，应采用较低的实际气流速度1.3减压阀的正确选择在气源出口及气源处理系统之后，管路上串联精密的减压阀，用于将供气压力调整至气浮轴承的用气压力。由于气浮台需要小流量、稳定的供气压力下的气源，因此必须保证流经过减压阀之后的气体压力波动很小，以保证气浮轴承能稳定的工作。二、供气设备注意事项①必须采用无油空气压缩机。②选用储气罐易大不易小，容量较大可减少压缩机的启动次数，这样可延长压缩机的寿命，但容量越大价格越高，一般不应超过计算容量的30％。③管道安装前应对管内反复用压缩空气吹扫，安装后再吹扫一次，并检查接口有无漏气现象。④这些设备的占地面积应大于10m2，房间的墙壁应做消音处理，供气房必须干燥通风。⑤电源应按国家标准380V／AC，功率大于6kw；220v／AC，4kw，一定要有接地线和保护电路。⑥需气量较大的场所应考虑加装备用机，以免主机检修时影响供气。三、配气设备配气设备是按供气要求调节，控制和分配压缩气体的装置，主要是各种不同用途的配气台(箱)把各种压力档次的高压气体送给地面设备和多管连接器“通过多管连接器向各用气单元供气!配气设备由气路和台架、壳体等组成。气路通常有过滤器，减压器，安全阀，截止阀、手动或电动压力信号器、压力传感器、压力表，导管连接件等组成。电路通常有电磁截止阀，压力信号器，开关，指示灯，电阻器，接线板，插接件等组成，是气路及电路及其它连接件的安装基础，并起保护作用。3.1空气压缩机的进气空气压缩机是以空气作为原料，保证原料的供应是必须的。空气压缩机的进气有两种：一、是室内进气二、是室外集中进气室外集中进气有以下特点：第一，便于集中预过滤处理；第二，不受室内温度和油气的影响；第三，减少室内空气的流量和流动速度，有利于保持室内的环境卫生；第四，初投资大，输送管道有阻力损失。比较而言，室外集中进气优于室内进气。3.2温度不论是单级压缩还是多级压缩，级间温度和排气温度严重地影响着空气压缩机的运行和效率。空气压缩机冷却器的一个重要作用就是提高压缩效率。对冷却系统进行全面的检查、维护保养，清洗或更换冷却效果差的冷却器，补充润滑液，把温度控制在适当的范围内，不仅稳定空气压缩机的运行，而且不会由于温度的原因使油耗增加油。分离器只能分离液态油而不能分离气态油，当温度过高时易产生油气随压缩空气进入后处理设备，除增大油耗外，还会污染这些设备，或降低干燥效果，或增大阻力使功耗增大。因此，控制好温度不仅能稳定空气压缩机的运行，而且还能降低油耗使系统正常运行，进一步降低功耗。空气压缩机的效率，相对地就是降低了功耗。3.3压力降任何的传输都存在着压力降，合理地控制压力降有利于节能降耗。当压力降增加时为获得所需要的压力，空气压缩机就要多做功。压力降每增加0.01MPa时，功耗相应增加0.3％一0.5％。对任何一台空气压缩机，每年增加的功耗是很大的。油分离器、精密过滤器、干燥机是压力降增加的主要部位...
