某项目部临时用电施工方案VIP免费

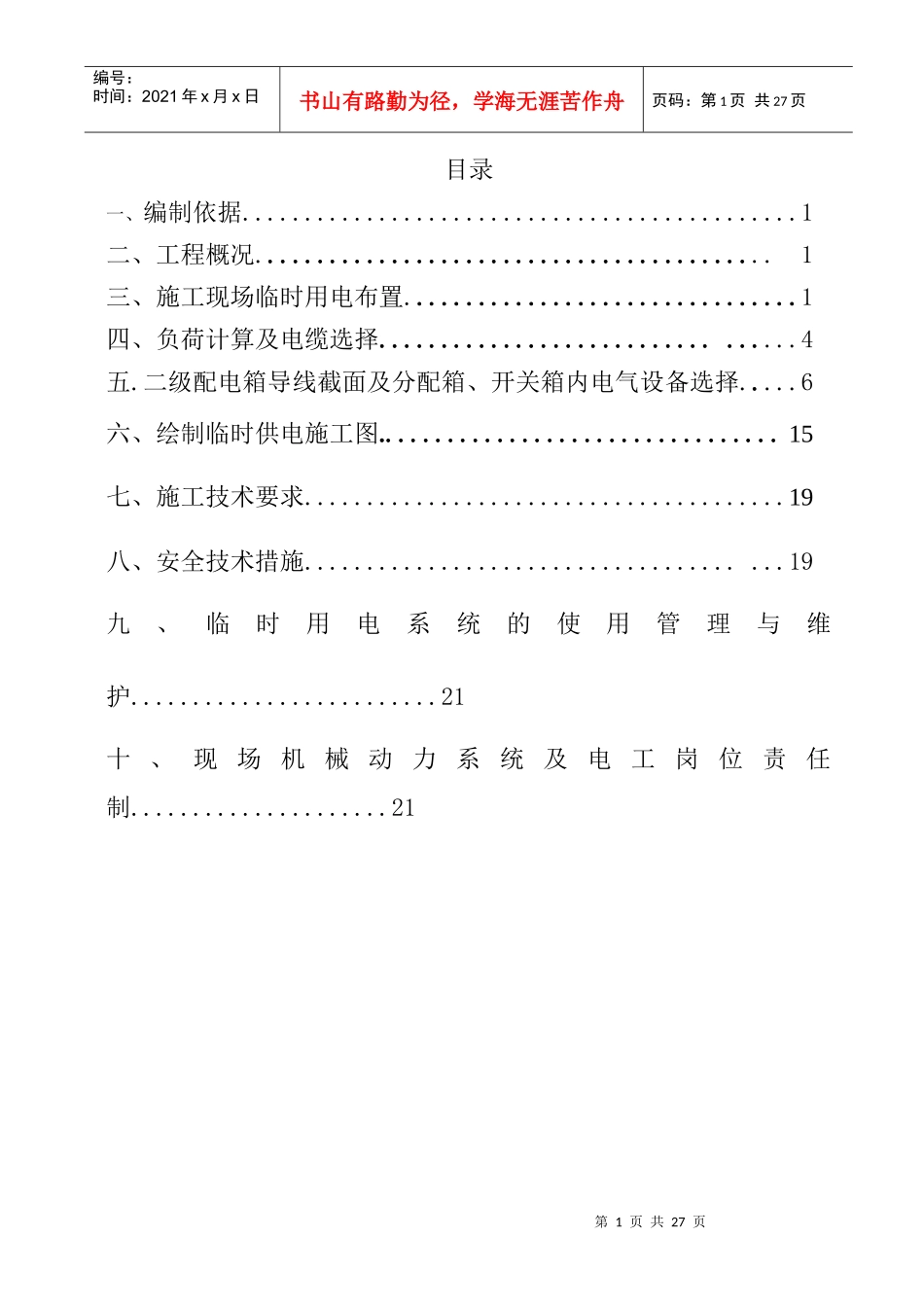

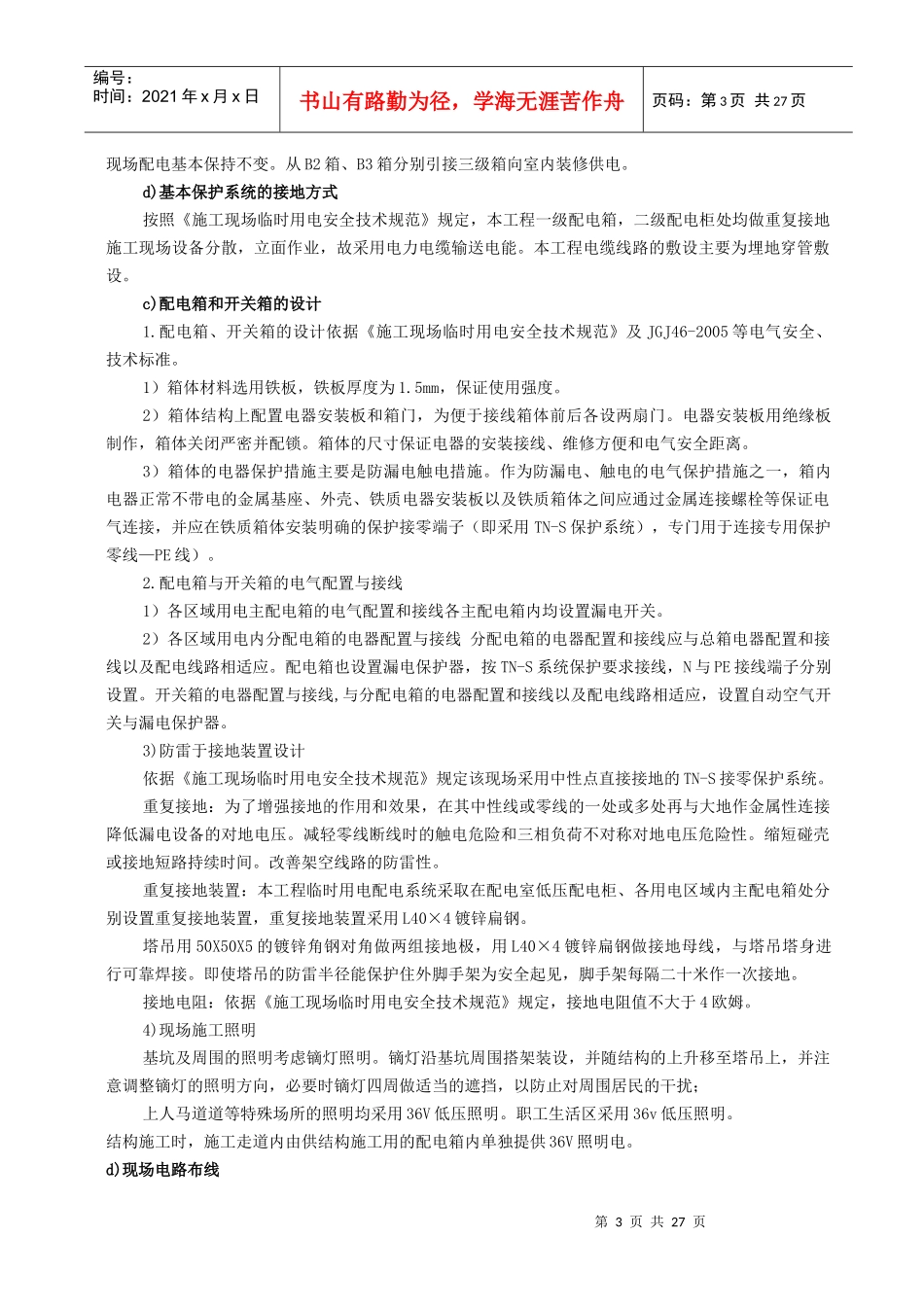

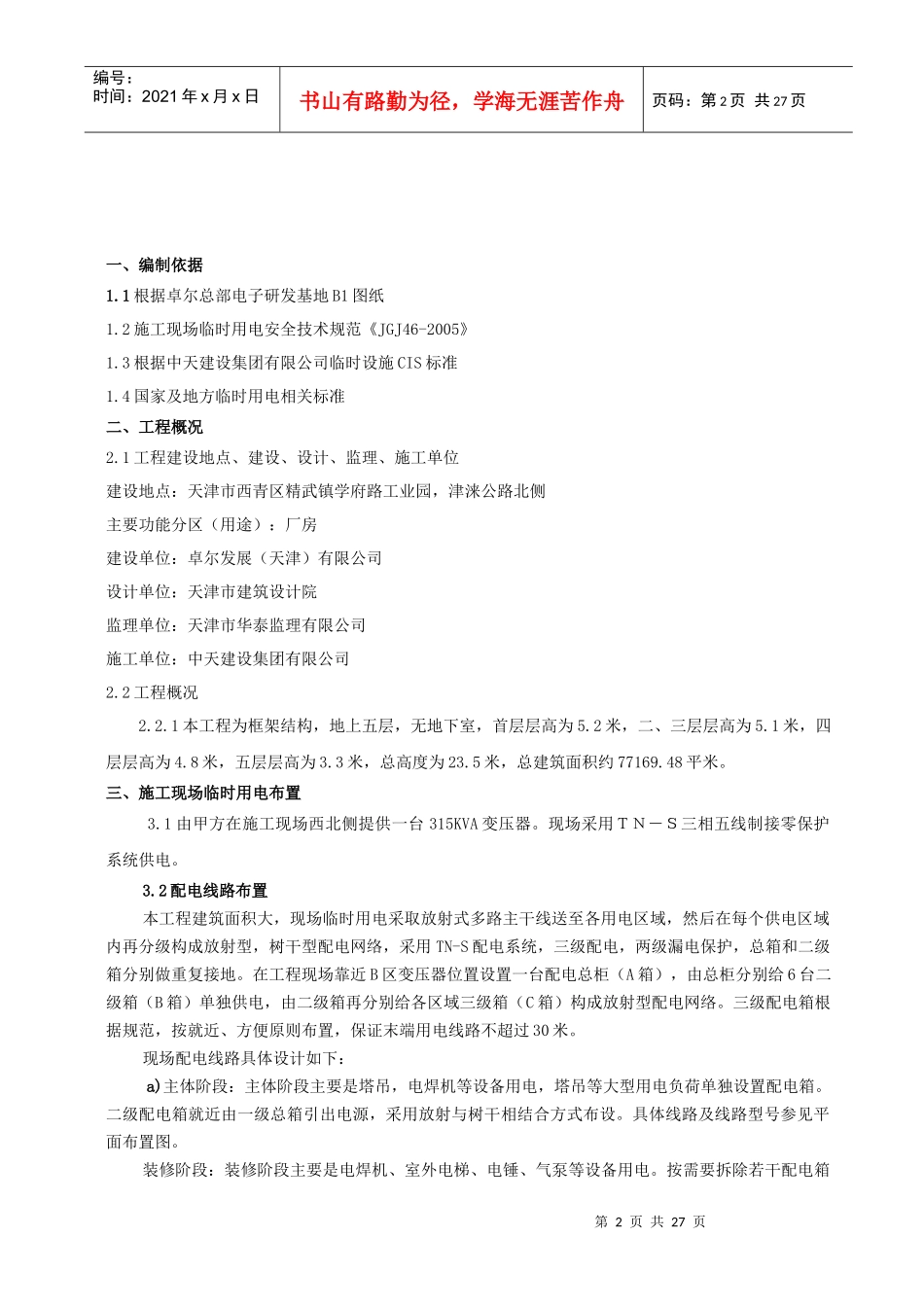

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页目录一、编制依据.............................................1二、工程概况..........................................1三、施工现场临时用电布置................................1四、负荷计算及电缆选择.................................4五.二级配电箱导线截面及分配箱、开关箱内电气设备选择.....6六、绘制临时供电施工图.................................15七、施工技术要求.......................................19八、安全技术措施......................................19九、临时用电系统的使用管理与维护.........................21十、现场机械动力系统及电工岗位责任制.....................21第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页一、编制依据1.1根据卓尔总部电子研发基地B1图纸1.2施工现场临时用电安全技术规范《JGJ46-2005》1.3根据中天建设集团有限公司临时设施CIS标准1.4国家及地方临时用电相关标准二、工程概况2.1工程建设地点、建设、设计、监理、施工单位建设地点：天津市西青区精武镇学府路工业园，津涞公路北侧主要功能分区（用途）：厂房建设单位：卓尔发展（天津）有限公司设计单位：天津市建筑设计院监理单位：天津市华泰监理有限公司施工单位：中天建设集团有限公司2.2工程概况2.2.1本工程为框架结构，地上五层，无地下室，首层层高为5.2米，二、三层层高为5.1米，四层层高为4.8米，五层层高为3.3米，总高度为23.5米，总建筑面积约77169.48平米。三、施工现场临时用电布置3.1由甲方在施工现场西北侧提供一台315KVA变压器。现场采用ＴＮ－Ｓ三相五线制接零保护系统供电。3.2配电线路布置本工程建筑面积大，现场临时用电采取放射式多路主干线送至各用电区域，然后在每个供电区域内再分级构成放射型，树干型配电网络，采用TN-S配电系统，三级配电，两级漏电保护，总箱和二级箱分别做重复接地。在工程现场靠近B区变压器位置设置一台配电总柜（A箱），由总柜分别给6台二级箱（B箱）单独供电，由二级箱再分别给各区域三级箱（C箱）构成放射型配电网络。三级配电箱根据规范，按就近、方便原则布置，保证末端用电线路不超过30米。现场配电线路具体设计如下：a)主体阶段：主体阶段主要是塔吊，电焊机等设备用电，塔吊等大型用电负荷单独设置配电箱。二级配电箱就近由一级总箱引出电源，采用放射与树干相结合方式布设。具体线路及线路型号参见平面布置图。装修阶段：装修阶段主要是电焊机、室外电梯、电锤、气泵等设备用电。按需要拆除若干配电箱第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页现场配电基本保持不变。从B2箱、B3箱分别引接三级箱向室内装修供电。d)基本保护系统的接地方式按照《施工现场临时用电安全技术规范》规定，本工程一级配电箱，二级配电柜处均做重复接地施工现场设备分散，立面作业，故采用电力电缆输送电能。本工程电缆线路的敷设主要为埋地穿管敷设。c)配电箱和开关箱的设计1.配电箱、开关箱的设计依据《施工现场临时用电安全技术规范》及JGJ46-2005等电气安全、技术标准。1）箱体材料选用铁板，铁板厚度为1.5mm，保证使用强度。2）箱体结构上配置电器安装板和箱门，为便于接线箱体前后各设两扇门。电器安装板用绝缘板制作，箱体关闭严密并配锁。箱体的尺寸保证电器的安装接线、维修方便和电气安全距离。3）箱体的电器保护措施主要是防漏电触电措施。作为防漏电、触电的电气保护措施之一，箱内电器正常不带电的金属基座、外壳、铁质电器安装板以及铁质箱体之间应通过金属连接螺栓等保证电气连接，并应在铁质箱体安装明确的保护接零端子（即采用TN-S保护系统），专门用于连接专用保护零线—PE线）。2.配电箱与开关箱的电气配置与接线1）各区域用电主配电箱的电气配置和接线各主配电箱内均设置漏电开关。2）各区域用电内分配电箱的电器配置与接线分配电箱的电器配置和接线应与总箱电器配置和接线以及配电线路相适应。配电箱...
