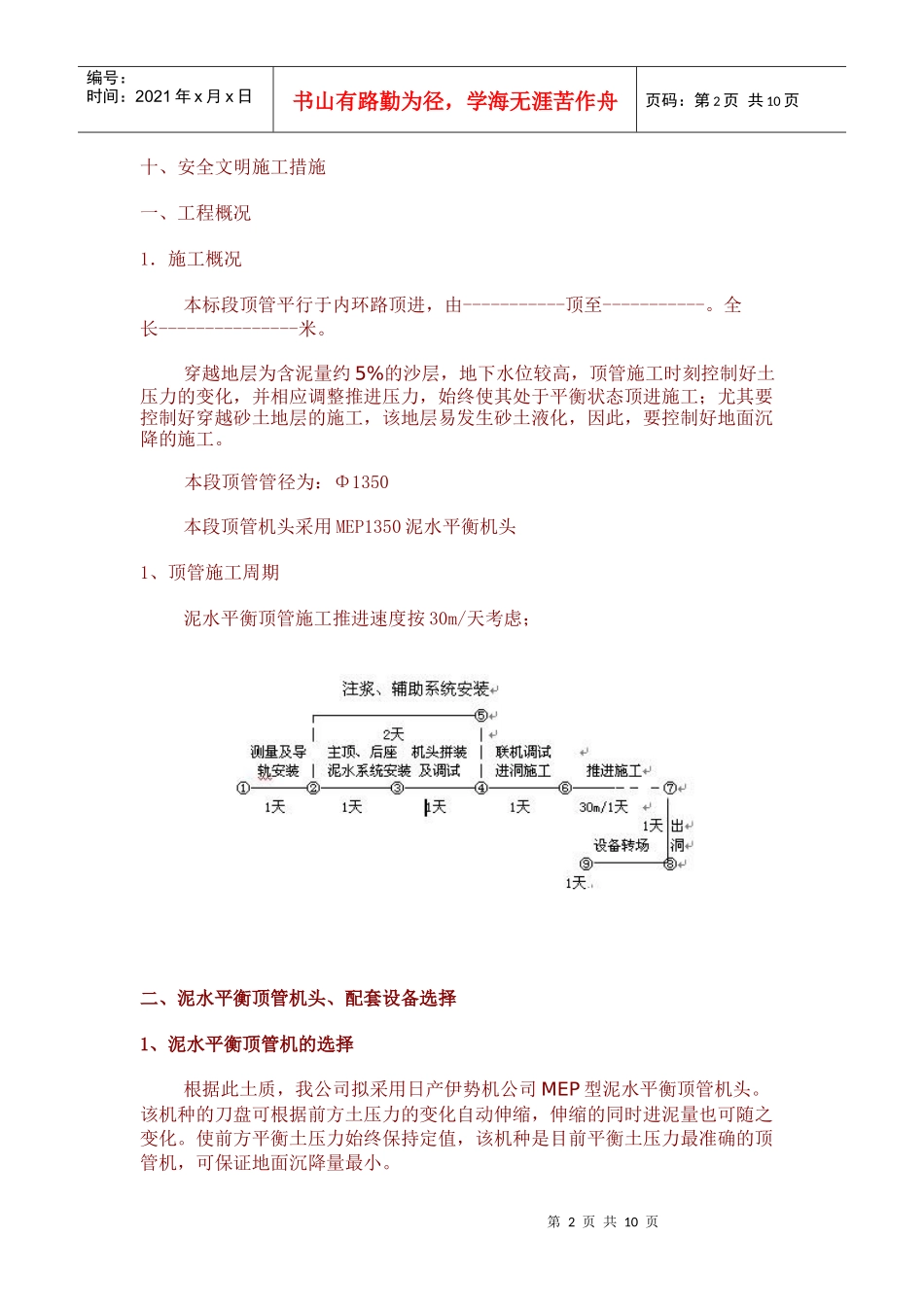

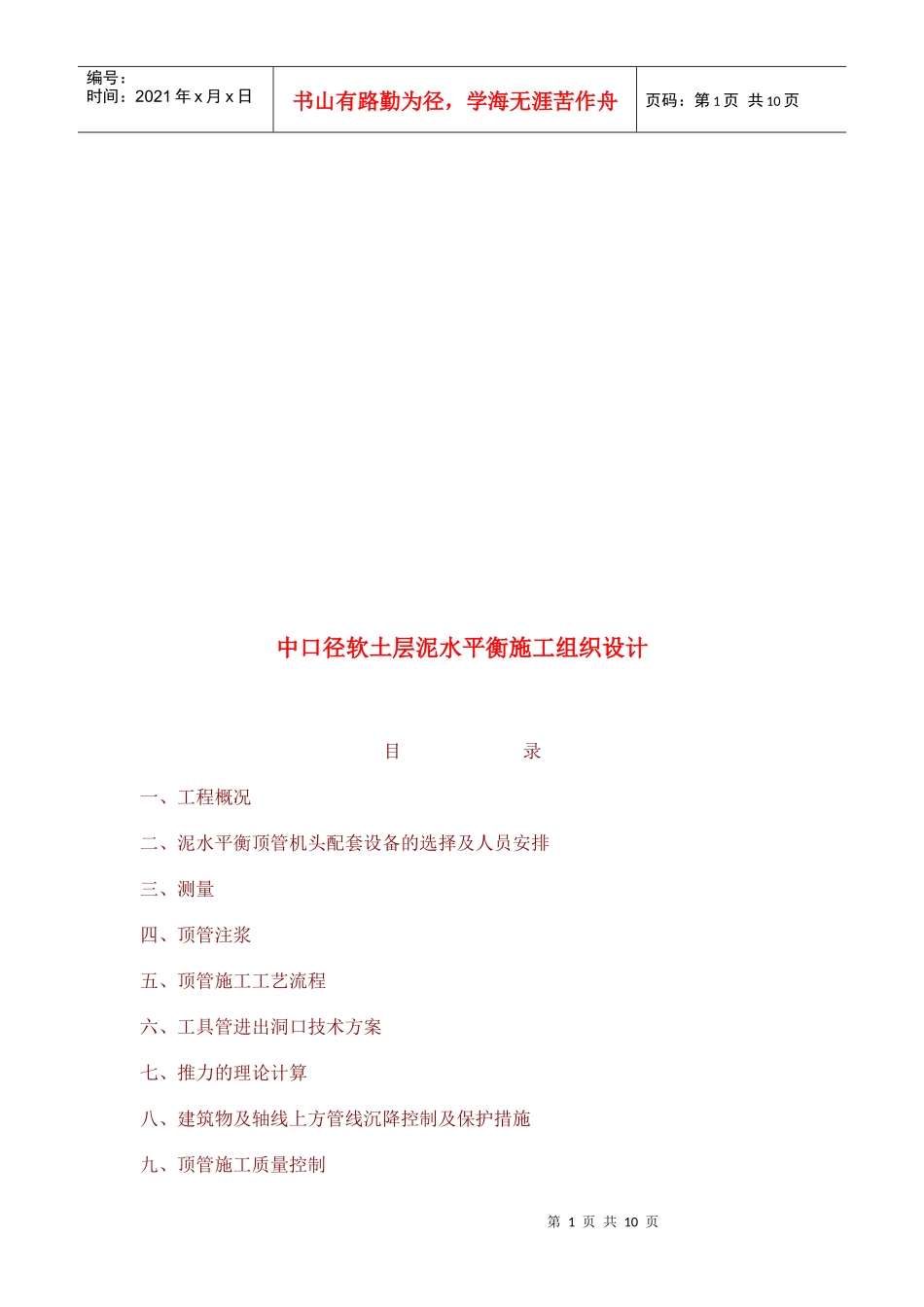

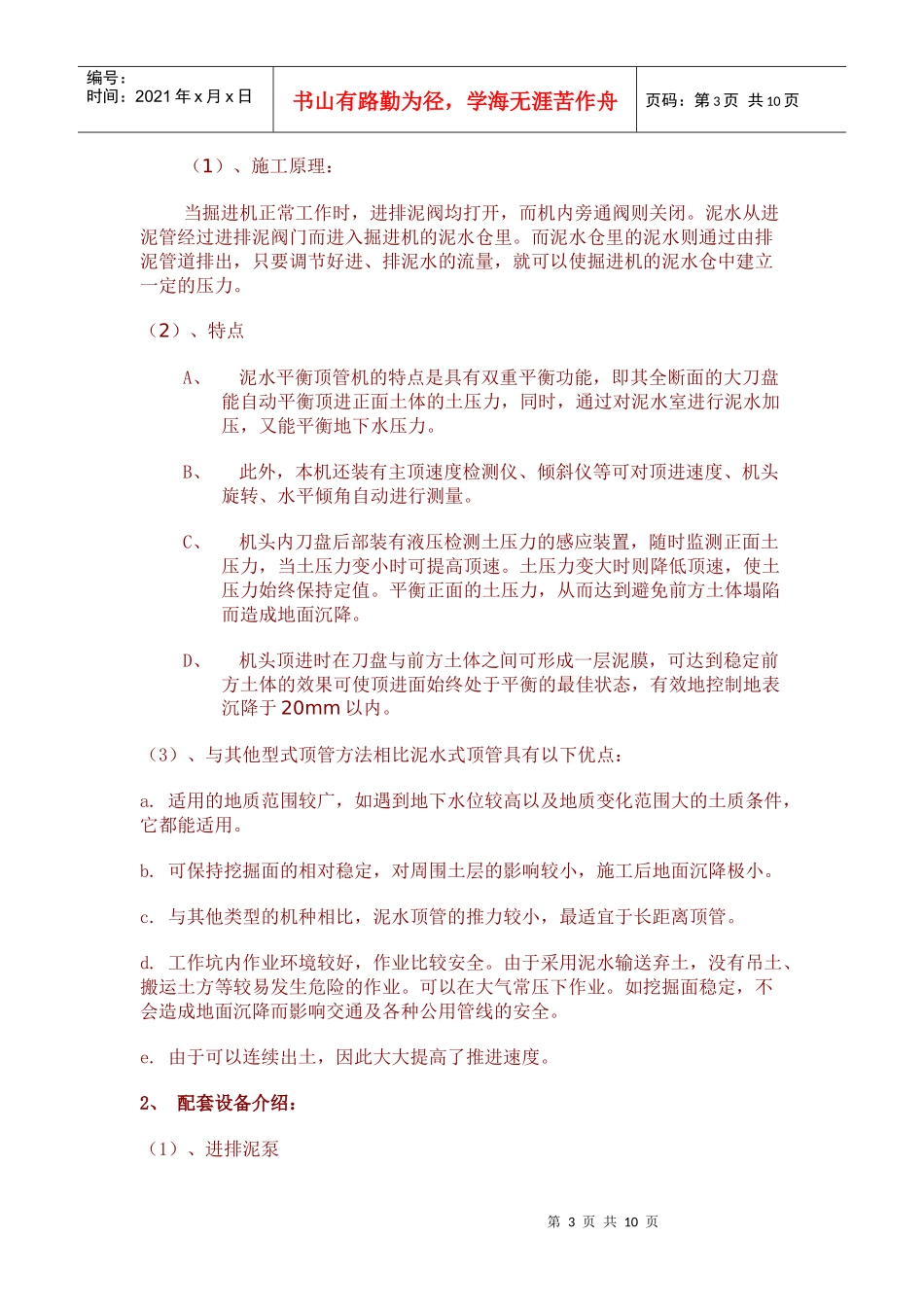

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页中口径软土层泥水平衡施工组织设计目录一、工程概况二、泥水平衡顶管机头配套设备的选择及人员安排三、测量四、顶管注浆五、顶管施工工艺流程六、工具管进出洞口技术方案七、推力的理论计算八、建筑物及轴线上方管线沉降控制及保护措施九、顶管施工质量控制第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页十、安全文明施工措施一、工程概况1．施工概况本标段顶管平行于内环路顶进，由-----------顶至-----------。全长---------------米。穿越地层为含泥量约5%的沙层，地下水位较高，顶管施工时刻控制好土压力的变化，并相应调整推进压力，始终使其处于平衡状态顶进施工；尤其要控制好穿越砂土地层的施工，该地层易发生砂土液化，因此，要控制好地面沉降的施工。本段顶管管径为：Φ1350本段顶管机头采用MEP1350泥水平衡机头1、顶管施工周期泥水平衡顶管施工推进速度按30m/天考虑；二、泥水平衡顶管机头、配套设备选择1、泥水平衡顶管机的选择根据此土质，我公司拟采用日产伊势机公司MEP型泥水平衡顶管机头。该机种的刀盘可根据前方土压力的变化自动伸缩，伸缩的同时进泥量也可随之变化。使前方平衡土压力始终保持定值，该机种是目前平衡土压力最准确的顶管机，可保证地面沉降量最小。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（1）、施工原理：当掘进机正常工作时，进排泥阀均打开，而机内旁通阀则关闭。泥水从进泥管经过进排泥阀门而进入掘进机的泥水仓里。而泥水仓里的泥水则通过由排泥管道排出，只要调节好进、排泥水的流量，就可以使掘进机的泥水仓中建立一定的压力。（2）、特点A、泥水平衡顶管机的特点是具有双重平衡功能，即其全断面的大刀盘能自动平衡顶进正面土体的土压力，同时，通过对泥水室进行泥水加压，又能平衡地下水压力。B、此外，本机还装有主顶速度检测仪、倾斜仪等可对顶进速度、机头旋转、水平倾角自动进行测量。C、机头内刀盘后部装有液压检测土压力的感应装置，随时监测正面土压力，当土压力变小时可提高顶速。土压力变大时则降低顶速，使土压力始终保持定值。平衡正面的土压力，从而达到避免前方土体塌陷而造成地面沉降。D、机头顶进时在刀盘与前方土体之间可形成一层泥膜，可达到稳定前方土体的效果可使顶进面始终处于平衡的最佳状态，有效地控制地表沉降于20mm以内。（3）、与其他型式顶管方法相比泥水式顶管具有以下优点：a.适用的地质范围较广，如遇到地下水位较高以及地质变化范围大的土质条件，它都能适用。b.可保持挖掘面的相对稳定，对周围土层的影响较小，施工后地面沉降极小。c.与其他类型的机种相比，泥水顶管的推力较小，最适宜于长距离顶管。d.工作坑内作业环境较好，作业比较安全。由于采用泥水输送弃土，没有吊土、搬运土方等较易发生危险的作业。可以在大气常压下作业。如挖掘面稳定，不会造成地面沉降而影响交通及各种公用管线的安全。e.由于可以连续出土，因此大大提高了推进速度。2、配套设备介绍：（1）、进排泥泵第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页我们选用不仅能泵送清水，而且泵送r=1.3以下的离心泵作为进排泥泵。（2）、基坑旁通基坑旁通可改变泥水循环方向，防止管内堵塞。（3）、泥水管路系统，包括泥水钢管、泥水软管、手动明杆式闸阀、流量系统、隔膜式压力表等。3，顶管动力、照明配套（1）、顶管动力配套序号设备名称数量总功率（kw/h）1刀盘电机2352送、排泥泵电机3903纠偏油泵电机10.754后方顶液压动力站电机1305注浆泵电机136潜水泵2157电焊机1158合计188.75（注：以上所列设备，并不都是同时启动。）动力电缆设置：管内设置一路电缆，按其配套动力负载功率，选择电缆规格，供电采用TN-S方式，三相五线制移动电缆装接。为防止长距离以后的电压降问题，因此在中间设置升压变压器增压，同时放大电缆截面，以减少电阻，电缆接头采用电缆接头箱。2，人员安排计划...
