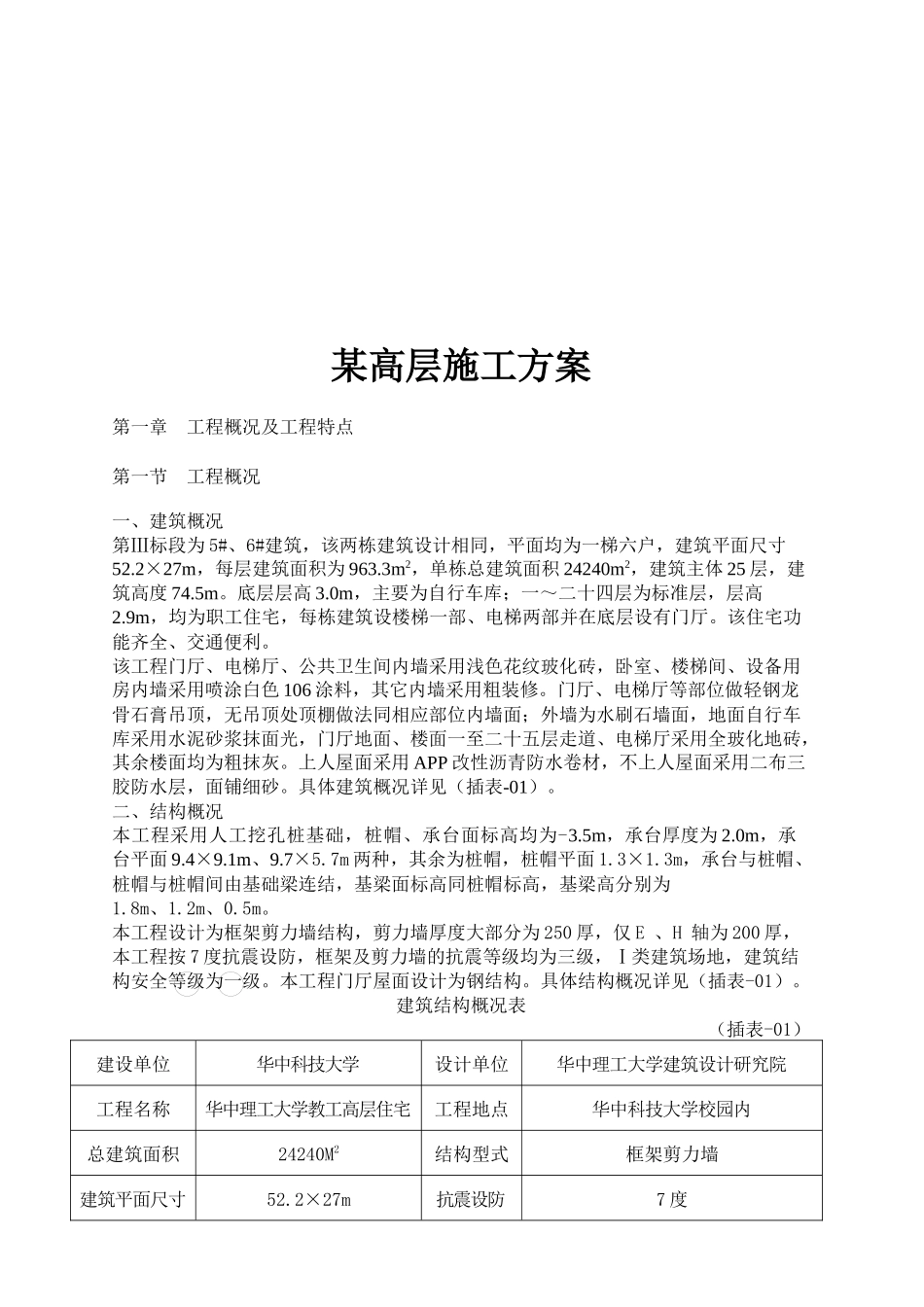

某高层施工方案第一章工程概况及工程特点第一节工程概况一、建筑概况第Ⅲ标段为5#、6#建筑，该两栋建筑设计相同，平面均为一梯六户，建筑平面尺寸52.2×27m，每层建筑面积为963.3m2，单栋总建筑面积24240m2，建筑主体25层，建筑高度74.5m。底层层高3.0m，主要为自行车库；一～二十四层为标准层，层高2.9m，均为职工住宅，每栋建筑设楼梯一部、电梯两部并在底层设有门厅。该住宅功能齐全、交通便利。该工程门厅、电梯厅、公共卫生间内墙采用浅色花纹玻化砖，卧室、楼梯间、设备用房内墙采用喷涂白色106涂料，其它内墙采用粗装修。门厅、电梯厅等部位做轻钢龙骨石膏吊顶，无吊顶处顶棚做法同相应部位内墙面；外墙为水刷石墙面，地面自行车库采用水泥砂浆抹面光，门厅地面、楼面一至二十五层走道、电梯厅采用全玻化地砖，其余楼面均为粗抹灰。上人屋面采用APP改性沥青防水卷材，不上人屋面采用二布三胶防水层，面铺细砂。具体建筑概况详见（插表-01）。二、结构概况本工程采用人工挖孔桩基础，桩帽、承台面标高均为-3.5m，承台厚度为2.0m，承台平面9.4×9.1m、9.7×5.7m两种，其余为桩帽，桩帽平面1.3×1.3m，承台与桩帽、桩帽与桩帽间由基础梁连结，基梁面标高同桩帽标高，基梁高分别为1.8m、1.2m、0.5m。本工程设计为框架剪力墙结构，剪力墙厚度大部分为250厚，仅E、H轴为200厚，本工程按7度抗震设防，框架及剪力墙的抗震等级均为三级，Ⅰ类建筑场地，建筑结构安全等级为一级。本工程门厅屋面设计为钢结构。具体结构概况详见（插表-01）。建筑结构概况表（插表-01）建设单位华中科技大学设计单位华中理工大学建筑设计研究院工程名称华中理工大学教工高层住宅工程地点华中科技大学校园内总建筑面积24240M2结构型式框架剪力墙建筑平面尺寸52.2×27m抗震设防7度基础型式人工挖孔桩承台基础占地面积5900m2安全等级一级抗震等级三级建筑场地一类防火等级一级建筑高度74.5m建筑层高底层3.0m，其余均为2.9m建筑层数25层交通情况一部楼梯、二部电梯砼强度等级C40标高20.30m以下梁、板、柱、墙C35桩帽、承台、基础梁、标高20.30～40.60m梁、板、柱、墙C25标高60.90m以上梁、板、柱、墙C20构造柱、窗台板、压顶等后浇构件围护结构分户墙、外墙、楼梯间墙250厚加气砼（砼墙为200厚处，则填充墙也为200厚），户内墙（轻质隔断除外）150厚加气砼，轻质隔断采用泰板或铝合金玻璃三、安装工程概况1、电气工程(1)供配电：小区总电源采用独立双电源进线，一备一用，经变压分配以三相五线制配至各配电点，各单体建筑为一类防火建筑，其消防负荷为一级负荷。消防一级负荷采用双电源，并在末端双电源自动切换箱内各自切换。(2)线路敷设：电源从小区变电所沿地沟敷设至各单体竖井内，弱电线从物业中心沿地沟敷设至各单体三表间内。在竖井内电缆沿梯架敷设，所有导线均穿阻然塑料管。在竖井内预制分支电缆沿专用支架敷设。(3)保护接地：凡正常情况下不带电的金属设备外壳接地保护，为此本工程采用低压380/220V三相五线制和单相三线制供电系统，其中一根为专用保护地线，平时不载工作电流，在竖井和低压母线地沟内均设有专用保护接地干线与综合接地系统相连。照明线路另设第五根和第三根线，随供电线路配至用电点，整个保护接地系统必须可靠连接以保证安全。(4)防雷接地：本建筑为二类防雷等级设计，避雷带采用φ12镀锌园钢在女儿墙、屋面上明敷。利用柱内两根φ16以上主筋作引下线，从上至下必须连成通路。并在剪力墙顶端预留钢板100×100×10与避雷带焊接共16处。从首层起，每三层利用结构圈梁水平钢筋与引下线焊接成均压环，所有引下线、建筑物内金属门窗和金属物体等与均压环焊接。利用建筑物基础内的四角主筋为防雷接地极，并与地板钢筋网焊接成电气通路，基础应连接成通路。其接地电阻不大于1欧姆。弱电接地与防雷接地共用。2、给排水工程(1)给水系统：根据规范及甲方使用要求，采用变频供水方式。分两个区：低区：底层～十二层；高区：十三层～二十四层。(2)消防系统：a、消火栓给水系统：控制与信号消防按钮动作后，信号同时传递至消防控制中心（显示位置）及加压泵房内消火栓专用加压泵控制柜（水...
