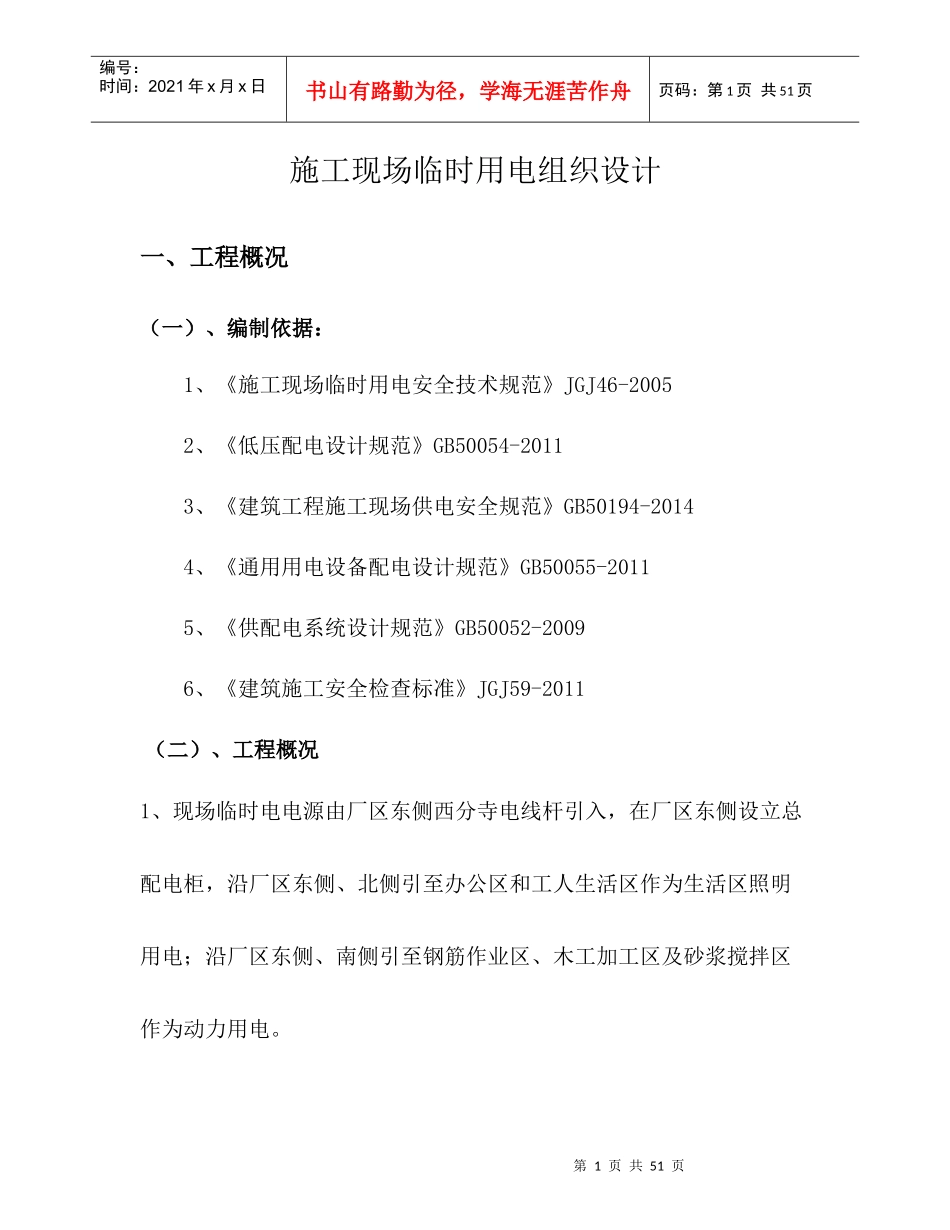

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页施工现场临时用电组织设计一、工程概况（一）、编制依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011（二）、工程概况1、现场临时电电源由厂区东侧西分寺电线杆引入，在厂区东侧设立总配电柜，沿厂区东侧、北侧引至办公区和工人生活区作为生活区照明用电；沿厂区东侧、南侧引至钢筋作业区、木工加工区及砂浆搅拌区作为动力用电。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页序号项目内容1工程名称沈阳华特汽车配件有限公司新厂区建设项目2工程业主沈阳华特汽车配件有限公司3设计单位沈阳机电研究设计院4勘察单位沈阳机电研究设计院5监理单位沈阳建设项目管理中心6建筑面积26477m27工程地点沈阳市大东区汽车城开发区东跃一街16号8质量目标合格9结构形式钢筋混凝土、钢结构10基础形式独立基础11工程工期2016年6月-2017年11月（一期、二期）（三）、施工条件1、施工机具序号机具名称型号安装功率(kW)数量合计功率(kW)第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页1插入式振动器ZX250.8542灰浆搅拌机UJ3253393钢筋调直机GT4/144284钢筋切断机QJ4072145钢筋弯曲机GW403266交流电焊机BX3-120-193277直流电焊机AX1-165(AB-165)62128对焊机UN-16165809数控钢筋调直切断机GT3-89.719.710木工电刨MIB2-80/10.721.411木压刨板机MB104332612木工圆锯MJ104339第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页13泥浆泵红星-303026014套丝切管机TQ-313315高压汞灯33916碘钨灯21101017荧光灯0.230618白炽灯110102、供电系统设置总配电箱1号干线1号动力分箱插入式振动器开关箱插入式振动器灰浆搅拌机开关箱灰浆搅拌机钢筋调直机开关箱钢筋调直机钢筋切断机开关箱钢筋切断机钢筋弯曲机开关箱钢筋弯曲机交流电焊机开关箱交流电焊机直流电焊机开关箱直流电焊机对焊机开关箱对焊机第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页数控钢筋调直切断机开关箱数控钢筋调直切断机木工电刨开关箱木工电刨木压刨板机开关箱木压刨板机木工圆锯开关箱木工圆锯泥浆泵开关箱泥浆泵套丝切管机开关箱套丝切管机2号照明分箱高压汞灯开关箱高压汞灯碘钨灯2开关箱碘钨灯2荧光灯开关箱荧光灯白炽灯开关箱白炽灯二、设计内容和步骤（一）、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线架空线路敷设，干线采第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页用架空线路敷设，用电器导线采用架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。（二）、确定用电负荷:(1)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×4=1.2kWQjs=Pjs×tgφ=1.2×1.02=1.22kvar(2)、灰浆搅拌机Kx=0.5，Cosφ=0.55，tgφ=1.52Pjs=0.5×9=4.5kWQjs=Pjs×tgφ=4.5×1.52=6.83kvar(3)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×8=5.2kWQjs=Pjs×tgφ=5.2×1.02=5.31kvar(4)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×14=9.1kWQjs=Pjs×tgφ=9.1×1.02=9.28kvar(5)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×6=3.9kWQjs=Pjs×tgφ=3.9×1.02=3.98kvar(6)、交流电焊机Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量第7页共51页第6页共51页编号：时间：2021年x...
