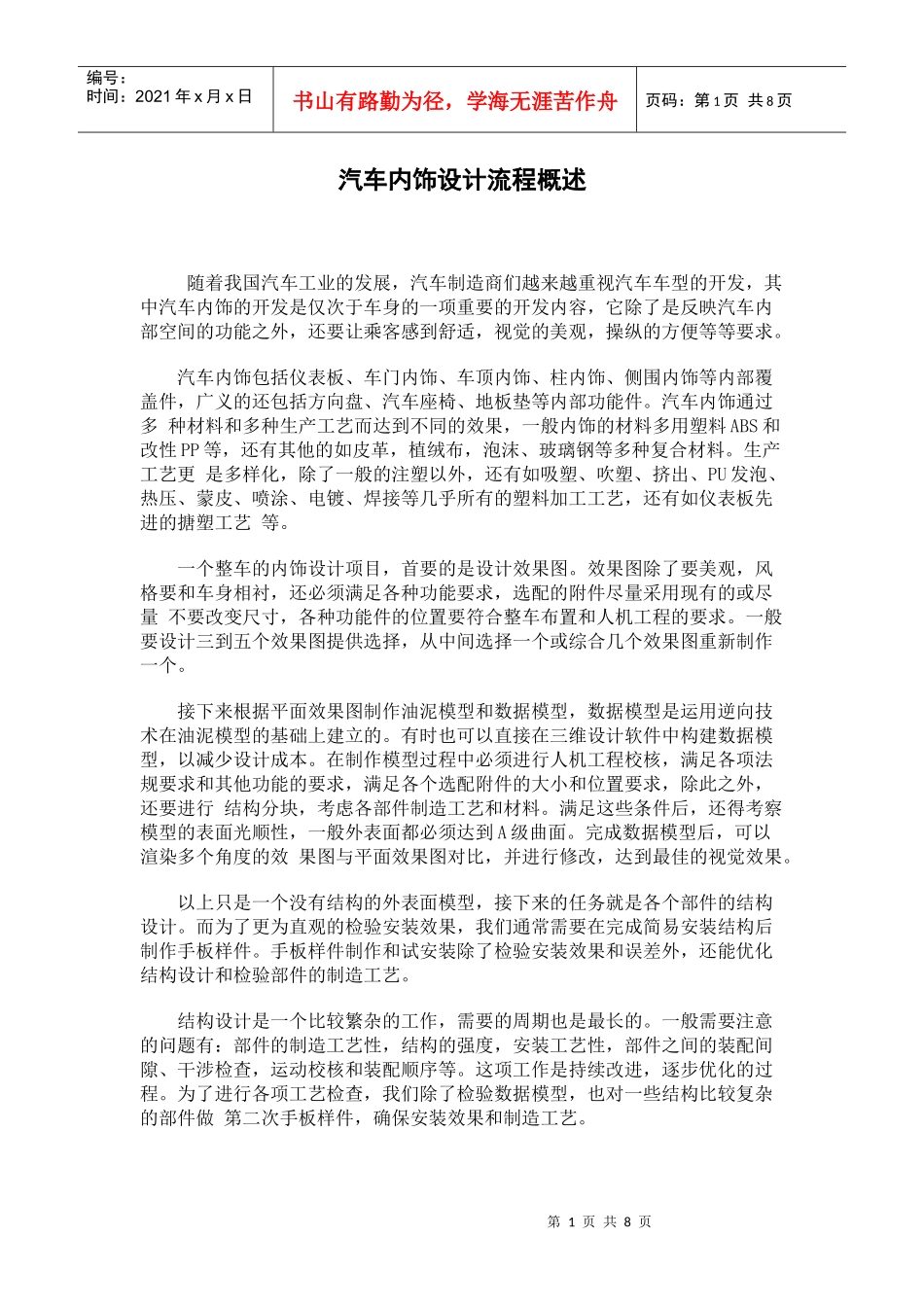

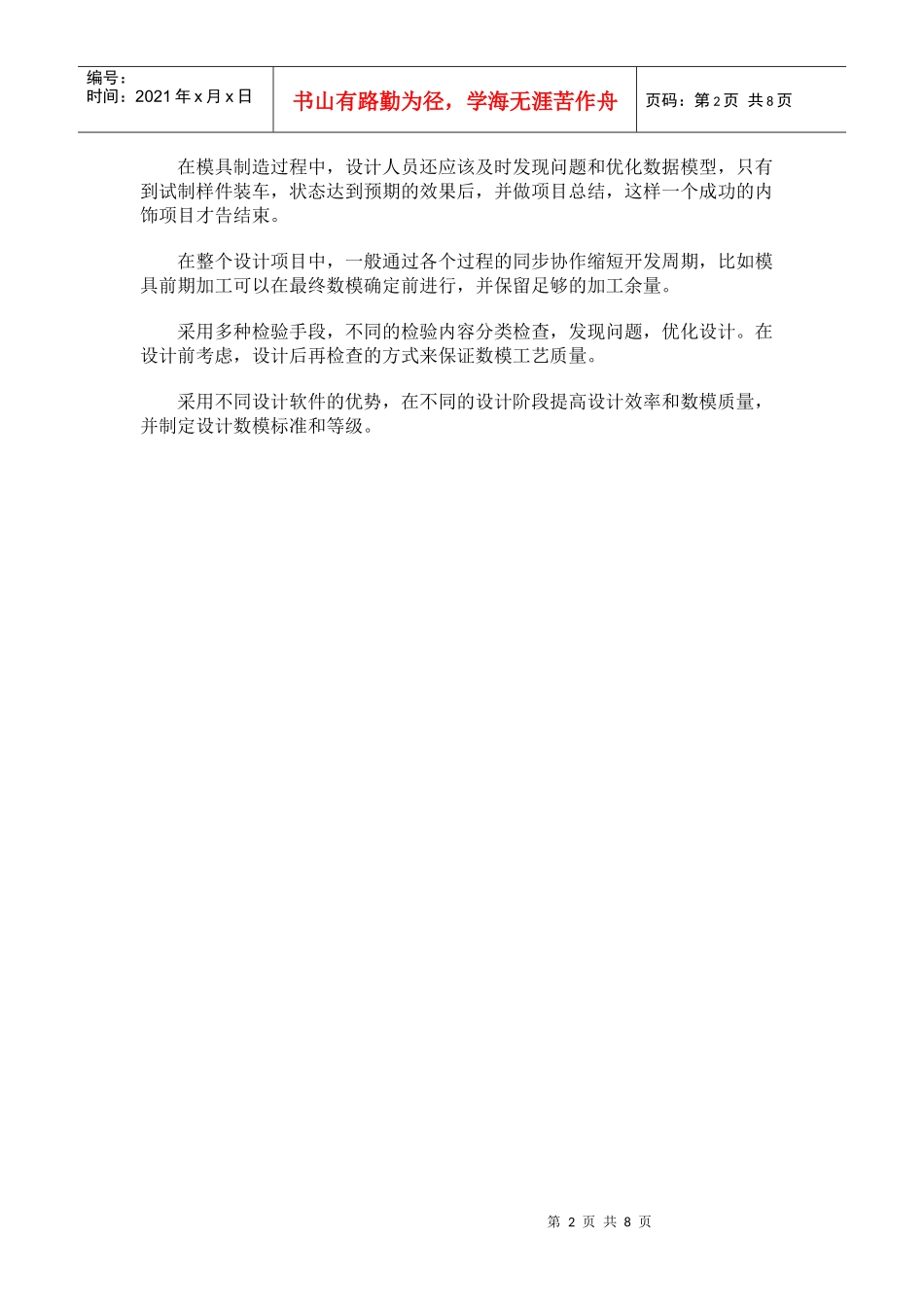

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页汽车内饰设计流程概述随着我国汽车工业的发展，汽车制造商们越来越重视汽车车型的开发，其中汽车内饰的开发是仅次于车身的一项重要的开发内容，它除了是反映汽车内部空间的功能之外，还要让乘客感到舒适，视觉的美观，操纵的方便等等要求。汽车内饰包括仪表板、车门内饰、车顶内饰、柱内饰、侧围内饰等内部覆盖件，广义的还包括方向盘、汽车座椅、地板垫等内部功能件。汽车内饰通过多种材料和多种生产工艺而达到不同的效果，一般内饰的材料多用塑料ABS和改性PP等，还有其他的如皮革，植绒布，泡沫、玻璃钢等多种复合材料。生产工艺更是多样化，除了一般的注塑以外，还有如吸塑、吹塑、挤出、PU发泡、热压、蒙皮、喷涂、电镀、焊接等几乎所有的塑料加工工艺，还有如仪表板先进的搪塑工艺等。一个整车的内饰设计项目，首要的是设计效果图。效果图除了要美观，风格要和车身相衬，还必须满足各种功能要求，选配的附件尽量采用现有的或尽量不要改变尺寸，各种功能件的位置要符合整车布置和人机工程的要求。一般要设计三到五个效果图提供选择，从中间选择一个或综合几个效果图重新制作一个。接下来根据平面效果图制作油泥模型和数据模型，数据模型是运用逆向技术在油泥模型的基础上建立的。有时也可以直接在三维设计软件中构建数据模型，以减少设计成本。在制作模型过程中必须进行人机工程校核，满足各项法规要求和其他功能的要求，满足各个选配附件的大小和位置要求，除此之外，还要进行结构分块，考虑各部件制造工艺和材料。满足这些条件后，还得考察模型的表面光顺性，一般外表面都必须达到A级曲面。完成数据模型后，可以渲染多个角度的效果图与平面效果图对比，并进行修改，达到最佳的视觉效果。以上只是一个没有结构的外表面模型，接下来的任务就是各个部件的结构设计。而为了更为直观的检验安装效果，我们通常需要在完成简易安装结构后制作手板样件。手板样件制作和试安装除了检验安装效果和误差外，还能优化结构设计和检验部件的制造工艺。结构设计是一个比较繁杂的工作，需要的周期也是最长的。一般需要注意的问题有：部件的制造工艺性，结构的强度，安装工艺性，部件之间的装配间隙、干涉检查，运动校核和装配顺序等。这项工作是持续改进，逐步优化的过程。为了进行各项工艺检查，我们除了检验数据模型，也对一些结构比较复杂的部件做第二次手板样件，确保安装效果和制造工艺。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页在模具制造过程中，设计人员还应该及时发现问题和优化数据模型，只有到试制样件装车，状态达到预期的效果后，并做项目总结，这样一个成功的内饰项目才告结束。在整个设计项目中，一般通过各个过程的同步协作缩短开发周期，比如模具前期加工可以在最终数模确定前进行，并保留足够的加工余量。采用多种检验手段，不同的检验内容分类检查，发现问题，优化设计。在设计前考虑，设计后再检查的方式来保证数模工艺质量。采用不同设计软件的优势，在不同的设计阶段提高设计效率和数模质量，并制定设计数模标准和等级。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页汽车内饰的正向数字化设计与管理1什么是正向数字化设计在介绍正向数字化设计之前，有必要先提及“逆向工程”，这是在几年前国内开发汽车零部件的比较时髦和先进的开发方式。将零件定位后，用光学或激光扫描设备对产品表面进行点云采集，然后将经过处理后的点云数据输人专业的CAD三维设计软件，设计出产品的三维数据，并力求设计的数据尽可能贴合扫描的点云。这种“拷贝不走样”的“逆向工程”往往是在没有产品三维数据或图纸的情况下，参照实样进行的一种还原性的设计活动，并不是真正意义上的自主开发。再进一步的“逆向工程”是在点云的基础上，或在经过还原设计得到的三维数据的基础上，对局部的外表面或结构进行差异化或优化设计，生成有别于原始产品的新的三维数据。这是一种改良性的设计，对于原始产品的依...
