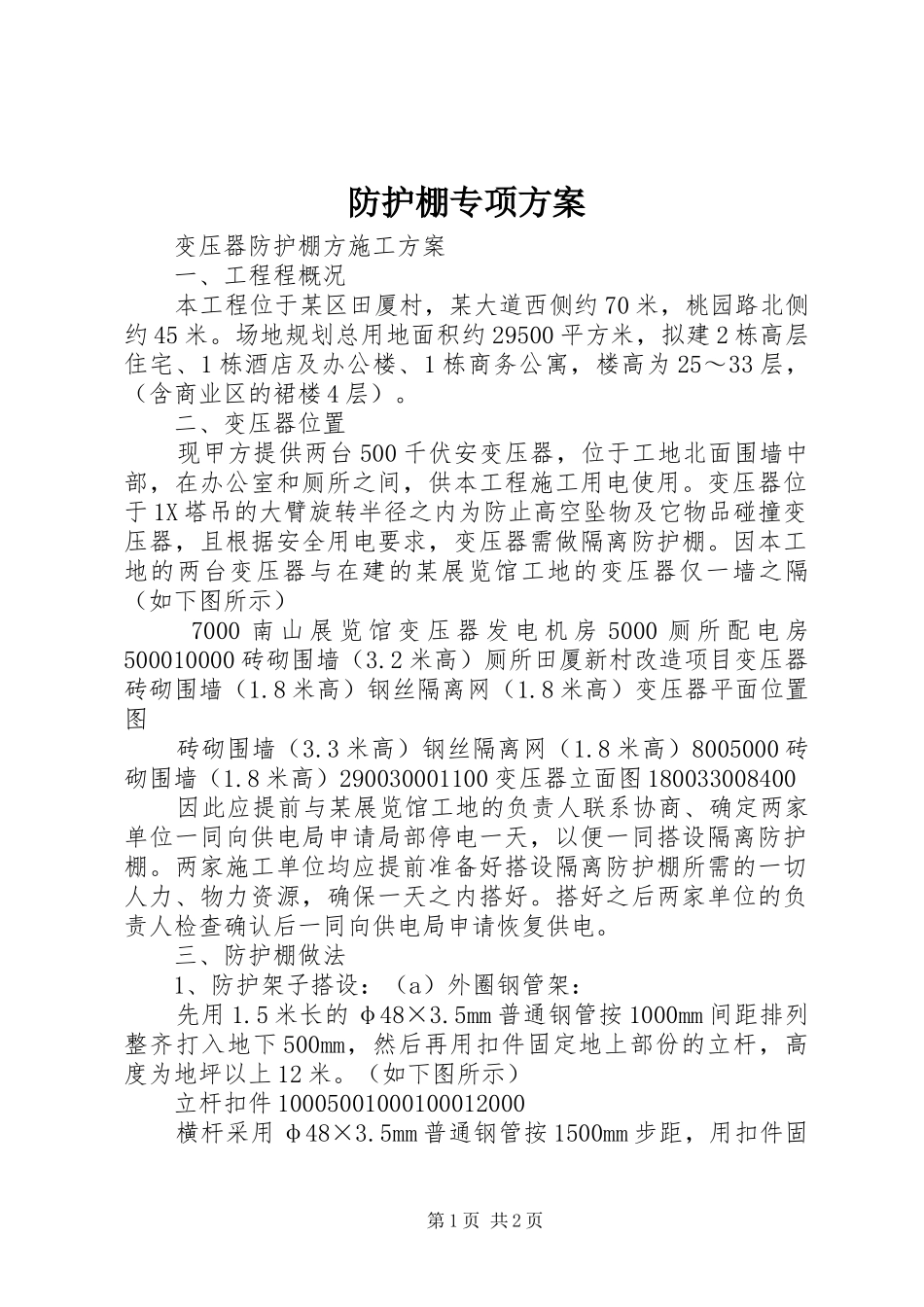

防护棚专项方案变压器防护棚方施工方案一、工程程概况本工程位于某区田厦村，某大道西侧约70米，桃园路北侧约45米。场地规划总用地面积约29500平方米，拟建2栋高层住宅、1栋酒店及办公楼、1栋商务公寓，楼高为25～33层，（含商业区的裙楼4层）。二、变压器位置现甲方提供两台500千伏安变压器，位于工地北面围墙中部，在办公室和厕所之间，供本工程施工用电使用。变压器位于1X塔吊的大臂旋转半径之内为防止高空坠物及它物品碰撞变压器，且根据安全用电要求，变压器需做隔离防护棚。因本工地的两台变压器与在建的某展览馆工地的变压器仅一墙之隔（如下图所示）7000南山展览馆变压器发电机房5000厕所配电房500010000砖砌围墙（3.2米高）厕所田厦新村改造项目变压器砖砌围墙（1.8米高）钢丝隔离网（1.8米高）变压器平面位置图砖砌围墙（3.3米高）钢丝隔离网（1.8米高）8005000砖砌围墙（1.8米高）290030001100变压器立面图180033008400因此应提前与某展览馆工地的负责人联系协商、确定两家单位一同向供电局申请局部停电一天，以便一同搭设隔离防护棚。两家施工单位均应提前准备好搭设隔离防护棚所需的一切人力、物力资源，确保一天之内搭好。搭好之后两家单位的负责人检查确认后一同向供电局申请恢复供电。三、防护棚做法1、防护架子搭设：（a）外圈钢管架：先用1.5米长的φ48×3.5mm普通钢管按1000mm间距排列整齐打入地下500mm，然后再用扣件固定地上部份的立杆，高度为地坪以上12米。（如下图所示）立杆扣件10005001000100012000横杆采用φ48×3.5mm普通钢管按1500mm步距，用扣件固第1页共2页定于立杆上，再搭设剪刀撑进行加固。（b）内圈毛竹架：用粗铁丝把φ50毛竹的立杆、横杆固定在钢管架上，立杆间距250mm，横杆步距250mm。2、防护顶棚：根据安全用电规范以及防止高空坠物，采取两层防护以保证电压器的安全。第一层防护距高压线横担3.6米的高度，用水平钢管网架（间距1000mm×1000mm）固定于立杆之上，再采用木方加密（间距300mm），木方上铺模板。第二层防护距高压线横担1.6米的高度，用水平钢管网架（间距1000mm×1000mm）固定于立杆之上，再采用木方加密（间距300mm），木方上满铺钢笆，以保证高空坠物不能穿透此层防护顶棚。四、防雷接地做法先用1根φ12镀锌圆钢将所有钢管立杆焊接一圈，然后将此防雷引下线焊接到1根40×40的角钢（打入地下不小于2500mm深）做成的接地极。用电阻测试仪测量接地电阻，电阻值应小于4欧姆.五、安全保证措施1、事先对每个参与搭设防护棚的架工、电工进行详细安全、技术交底。2、应事先与供电局确定好，几号几点几分开始停电，待我方与某展览馆工地均搭设完成后，接到两家单位的能知后，方能恢复供电。3、搭设防护棚时，由安全主任韩永林带队组成三人安全小组专门对此事进行全程监督，直到防护棚搭设完毕并且恢复供电正常后，安全小组的人员方能离开。第2页共2页
