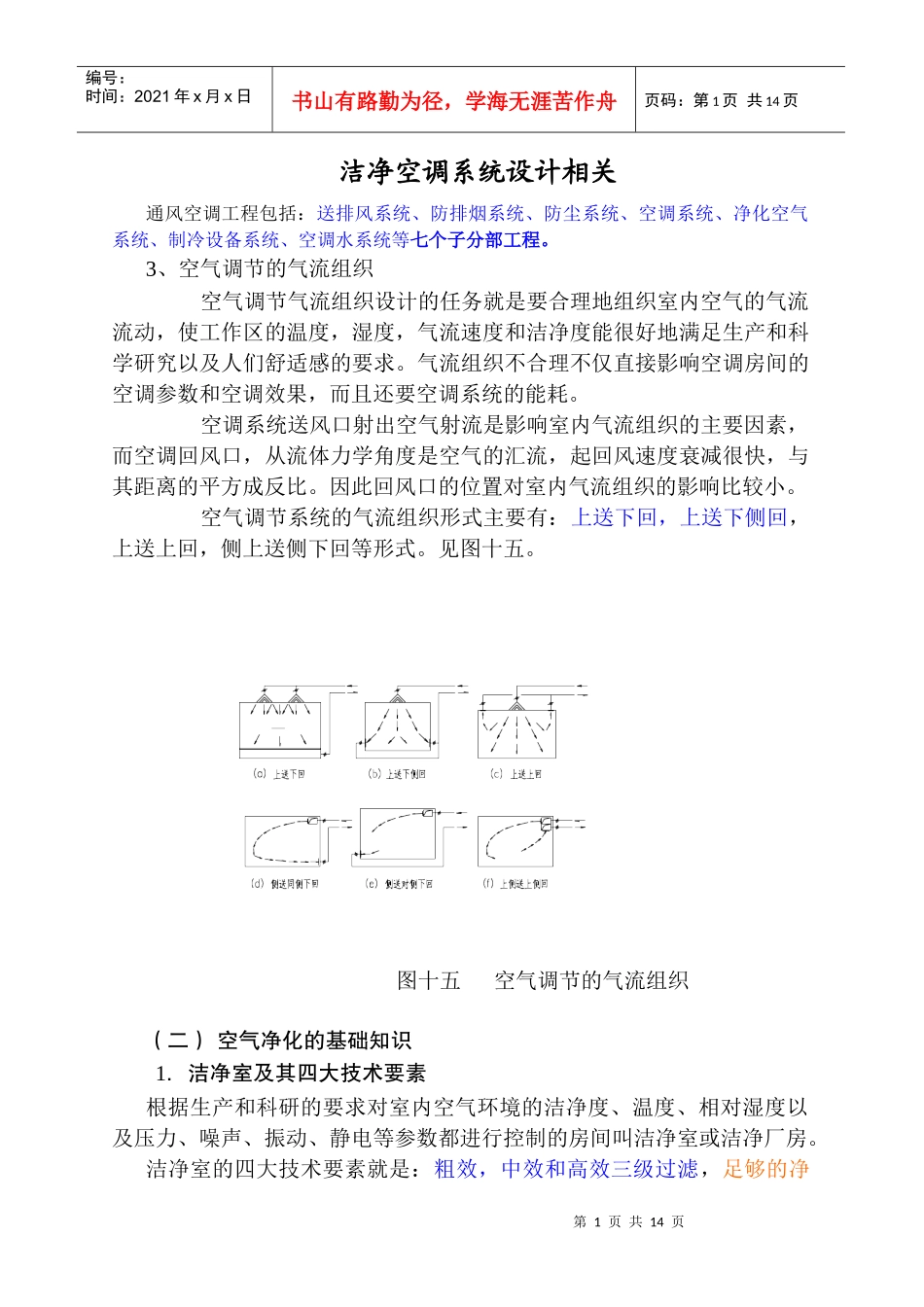

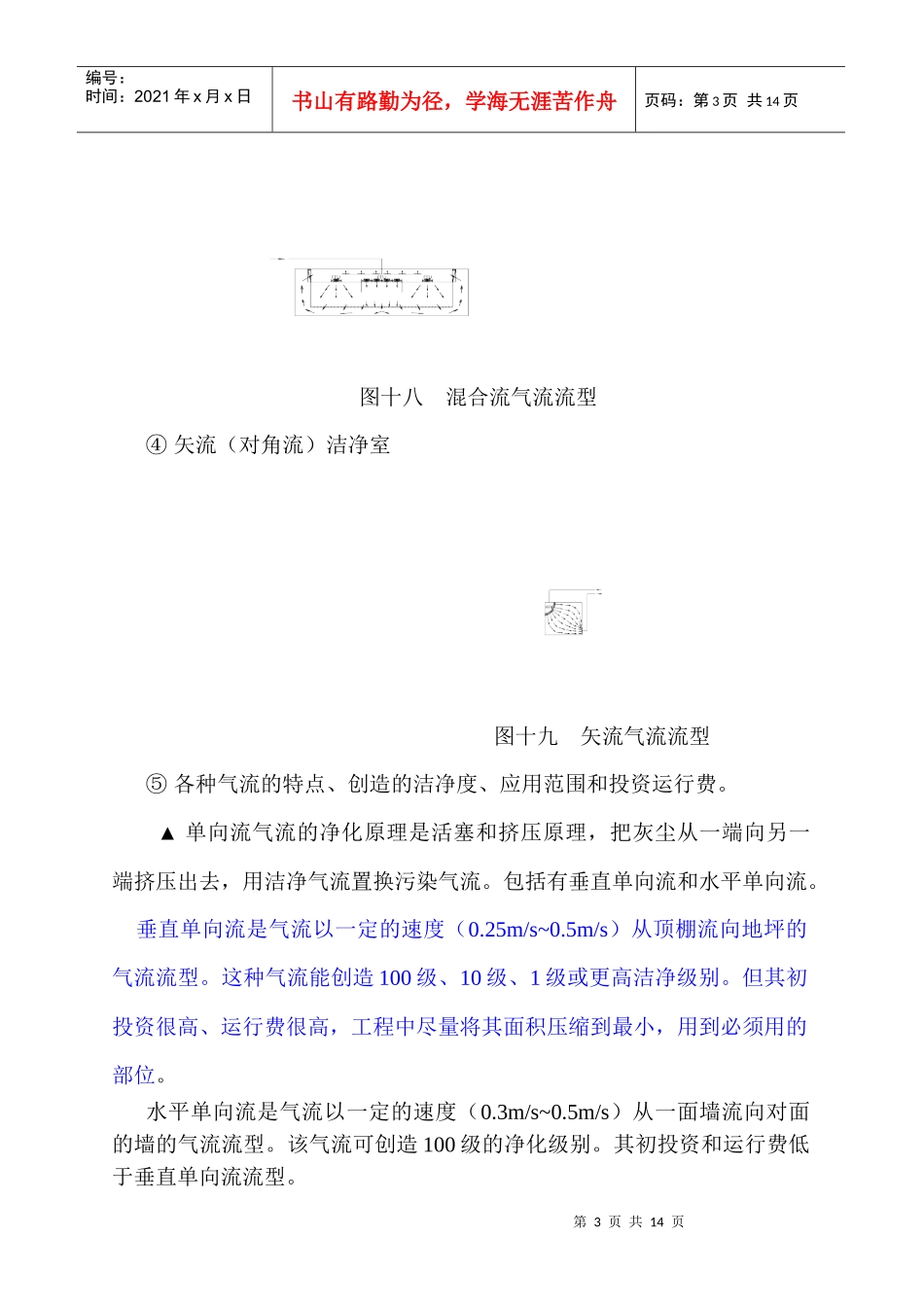

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页洁净空调系统设计相关通风空调工程包括：送排风系统、防排烟系统、防尘系统、空调系统、净化空气系统、制冷设备系统、空调水系统等七个子分部工程。3、空气调节的气流组织空气调节气流组织设计的任务就是要合理地组织室内空气的气流流动，使工作区的温度，湿度，气流速度和洁净度能很好地满足生产和科学研究以及人们舒适感的要求。气流组织不合理不仅直接影响空调房间的空调参数和空调效果，而且还要空调系统的能耗。空调系统送风口射出空气射流是影响室内气流组织的主要因素，而空调回风口，从流体力学角度是空气的汇流，起回风速度衰减很快，与其距离的平方成反比。因此回风口的位置对室内气流组织的影响比较小。空气调节系统的气流组织形式主要有：上送下回，上送下侧回，上送上回，侧上送侧下回等形式。见图十五。图十五空气调节的气流组织（二）空气净化的基础知识1．洁净室及其四大技术要素根据生产和科研的要求对室内空气环境的洁净度、温度、相对湿度以及压力、噪声、振动、静电等参数都进行控制的房间叫洁净室或洁净厂房。洁净室的四大技术要素就是：粗效，中效和高效三级过滤，足够的净第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页化送风量，室内正压的建立和维持，以及終端高效或超高效过滤器的设置。2．洁净室的应用和分类当今洁净室已广泛地应用在电子、航天、机械、化工、制药、食品、医疗、生物工程……各行各业。而且，随着国民经济和科研事业的飞速发展，洁净室的应用将越来越广泛，越来越重要，洁净室可按气流流型和使用用途以及控制的主要对象来分类。⑴、洁净室按气流流型来划分①单向流（层流）洁净室，其中又分垂直单向流洁净室和水平单向流洁净室。图十六单向流气流流型②非单向流（乱流）洁净室图十七非单向流气流流型③混合流洁净室第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页图十八混合流气流流型④矢流（对角流）洁净室图十九矢流气流流型⑤各种气流的特点、创造的洁净度、应用范围和投资运行费。▲单向流气流的净化原理是活塞和挤压原理，把灰尘从一端向另一端挤压出去，用洁净气流置换污染气流。包括有垂直单向流和水平单向流。垂直单向流是气流以一定的速度（0.25m/s~0.5m/s）从顶棚流向地坪的气流流型。这种气流能创造100级、10级、1级或更高洁净级别。但其初投资很高、运行费很高，工程中尽量将其面积压缩到最小，用到必须用的部位。水平单向流是气流以一定的速度（0.3m/s~0.5m/s）从一面墙流向对面的墙的气流流型。该气流可创造100级的净化级别。其初投资和运行费低于垂直单向流流型。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页▲非单向流气流的净化原理是稀释原理。一般型式为高效过滤器送风口顶部送风；回风的型式有下部回风、侧下部回风和顶部回风等。依不同送风换气次数，实现不同的净化级别，其初投资和运行费用也不同。▲混合流气流是将垂直单向流和非单向流两种气流组合在一起构成的气流流型。这种气流的特点是将垂直单向流面积压缩到最小，用大面积非单向流替代大面积单向流以利节省初投资和运行费。▲举例给出不同气流流型的送风量、耗冷量、初投资和运行耗电的具体指标见表一，此指标是以电子工业洁净厂房为代表，具体数据有参考价值，但不能随便套用。表一不同洁净级别洁净厂房的送风量、冷量投资耗电的指标气流流型洁净级别（级）送风量（m/s）（次/h）耗冷指标（W/m2）投资指标（元/m2）耗电指标（W/m2）单向流垂直10100>0.25m/s1300~150010000~130001.25~1.35水平100>0.3m/s800~10005000~60000.9~1.0非单向流100050~60次/h600~7002800~30000.25~0.331000025~30次/h500~6002000~22000.22~0.2610000015~20次/h350~4001400~16000.13~0.16第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页注：表中的送风量、单向流以断面风速表示...
