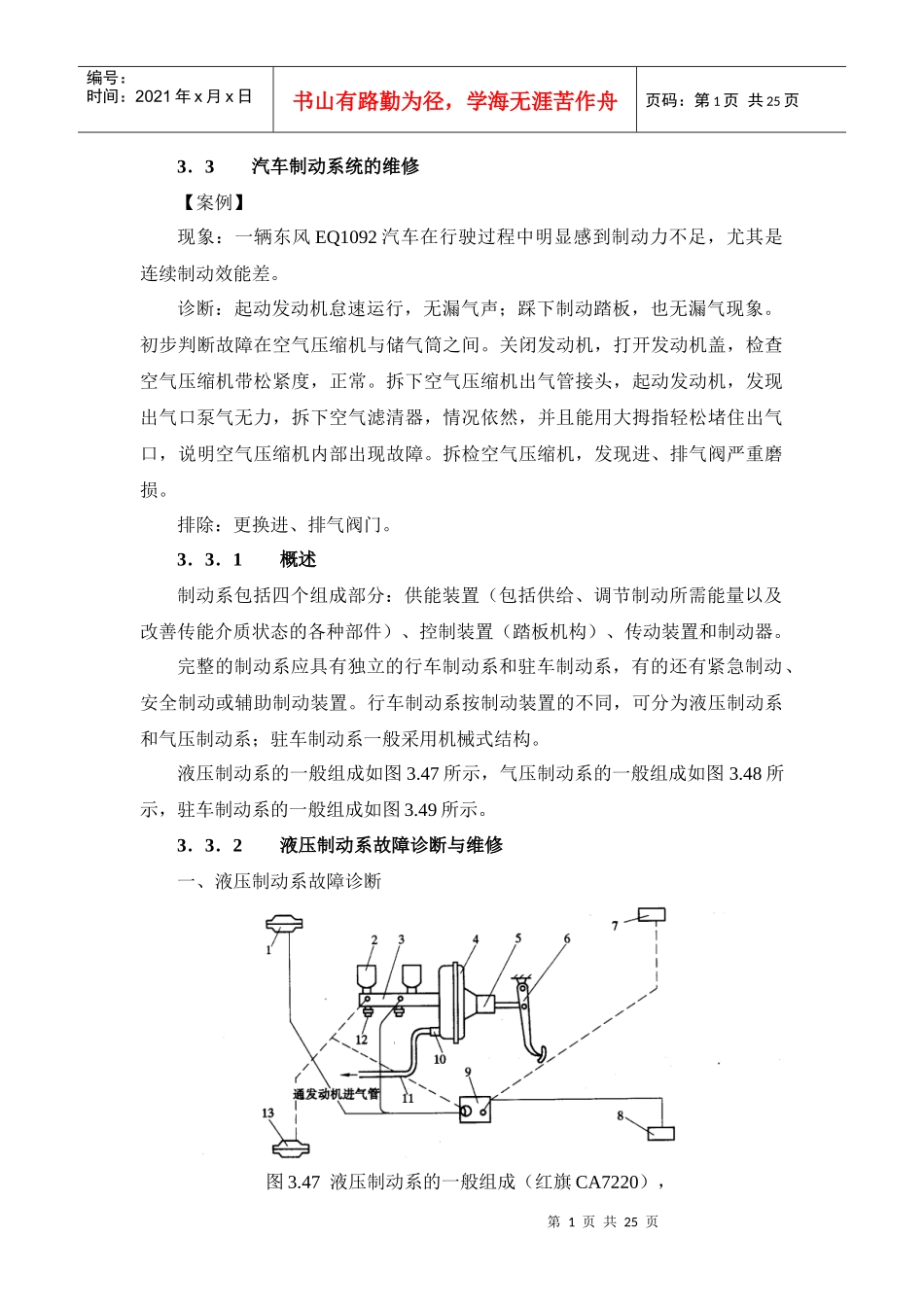

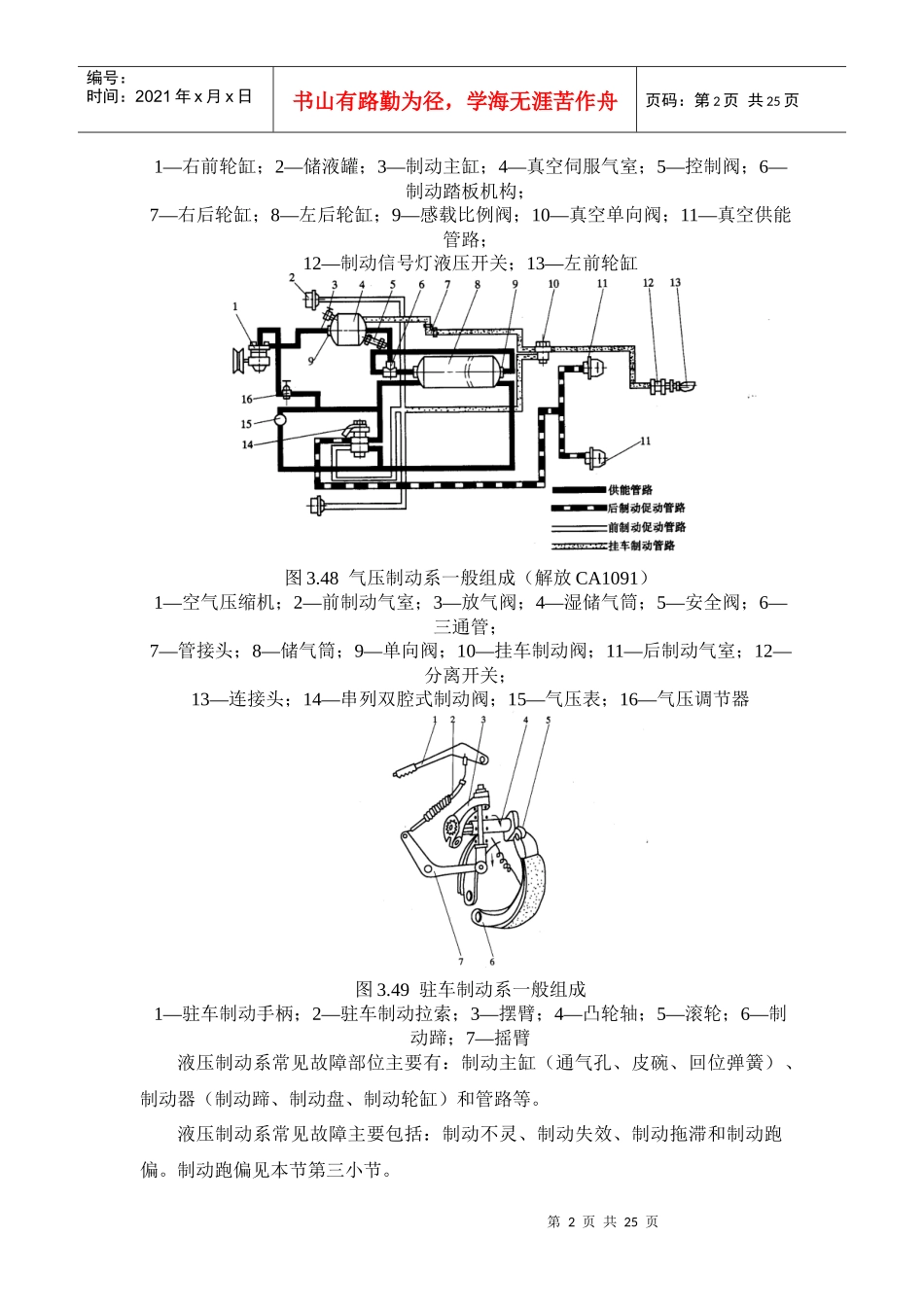

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页3．3汽车制动系统的维修【案例】现象：一辆东风EQ1092汽车在行驶过程中明显感到制动力不足，尤其是连续制动效能差。诊断：起动发动机怠速运行，无漏气声；踩下制动踏板，也无漏气现象。初步判断故障在空气压缩机与储气筒之间。关闭发动机，打开发动机盖，检查空气压缩机带松紧度，正常。拆下空气压缩机出气管接头，起动发动机，发现出气口泵气无力，拆下空气滤清器，情况依然，并且能用大拇指轻松堵住出气口，说明空气压缩机内部出现故障。拆检空气压缩机，发现进、排气阀严重磨损。排除：更换进、排气阀门。3．3．1概述制动系包括四个组成部分：供能装置（包括供给、调节制动所需能量以及改善传能介质状态的各种部件）、控制装置（踏板机构）、传动装置和制动器。完整的制动系应具有独立的行车制动系和驻车制动系，有的还有紧急制动、安全制动或辅助制动装置。行车制动系按制动装置的不同，可分为液压制动系和气压制动系；驻车制动系一般采用机械式结构。液压制动系的一般组成如图3.47所示，气压制动系的一般组成如图3.48所示，驻车制动系的一般组成如图3.49所示。3．3．2液压制动系故障诊断与维修一、液压制动系故障诊断图3.47液压制动系的一般组成（红旗CA7220），第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1—右前轮缸；2—储液罐；3—制动主缸；4—真空伺服气室；5—控制阀；6—制动踏板机构；7—右后轮缸；8—左后轮缸；9—感载比例阀；10—真空单向阀；11—真空供能管路；12—制动信号灯液压开关；13—左前轮缸图3.48气压制动系一般组成（解放CA1091）1—空气压缩机；2—前制动气室；3—放气阀；4—湿储气筒；5—安全阀；6—三通管；7—管接头；8—储气筒；9—单向阀；10—挂车制动阀；11—后制动气室；12—分离开关；13—连接头；14—串列双腔式制动阀；15—气压表；16—气压调节器图3.49驻车制动系一般组成1—驻车制动手柄；2—驻车制动拉索；3—摆臂；4—凸轮轴；5—滚轮；6—制动蹄；7—摇臂液压制动系常见故障部位主要有：制动主缸（通气孔、皮碗、回位弹簧）、制动器（制动蹄、制动盘、制动轮缸）和管路等。液压制动系常见故障主要包括：制动不灵、制动失效、制动拖滞和制动跑偏。制动跑偏见本节第三小节。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页1．制动不灵制动不灵又叫制动力不足。（1）故障现象汽车行驶中制动时，驾驶员感到减速度小；汽车紧急制动时，制动距离长。（2）故障主要原因及处理方法造成制动不灵的原因主要是：①制动管路中有空气，或油管凹瘪，软管老化、发胀，内孔不畅通或管路内壁积垢太厚，应予排气、清洁或更换。②储液罐制动液不足或变质，应使用规格正确的制动液并调整到规定高度。③制动主缸、制动轮缸的皮碗、活塞、缸壁磨损过甚，应予更换。④制动主缸、制动轮缸、管路或管接头漏油，应予检查排除。⑤制动鼓磨损过甚，或制动间隙调整不当，应予更换或调整。⑥制动主缸出油阀、回油阀不密封或活塞回位弹簧预紧力太小，或进油孔、补偿孔、储液罐通气孔、活塞前贯通小孔堵塞，应予调整、清洁或更换。⑦制动主缸或制动轮缸皮碗老化、发粘、发胀，应予更换。⑧制动器摩擦片（制动盘）与制动鼓（制动钳）的接触面积太小，制动蹄摩擦片质量欠佳或使用中表面硬化、烧焦、油污，铆钉头外露，应予磨削、修理或更换。⑨增压器、助力器效能不佳或失效，应予修理或更换。⑩制动踏板自由行程太大，应予调整等。（3）故障诊断方法具体参照如图3.50所示的液压制动系制动不灵常见故障原因的诊断流程进行诊断。2．制动失效（1）故障现象汽车行驶时，踩下制动踏板车辆不减速，即使连续踩几脚制动也无明显作用。（2）故障主要原因及处理方法造成制动失效的原因主要是：第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页图3.50液压制动系制动不灵常见故障原因的诊断流程①制动主缸内无制动液，应添加制动液至...
