幸福水库施工组织设计VIP免费

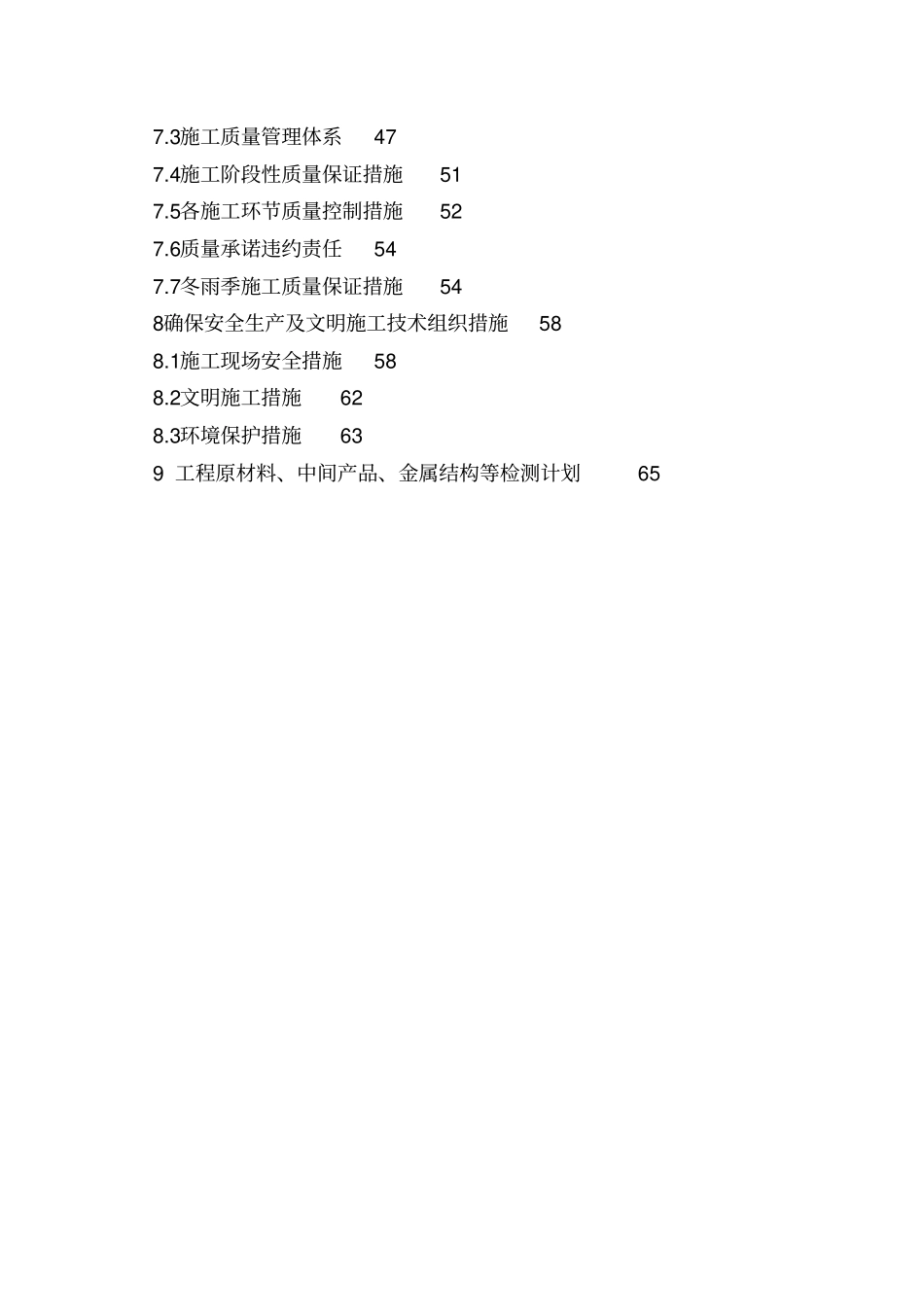

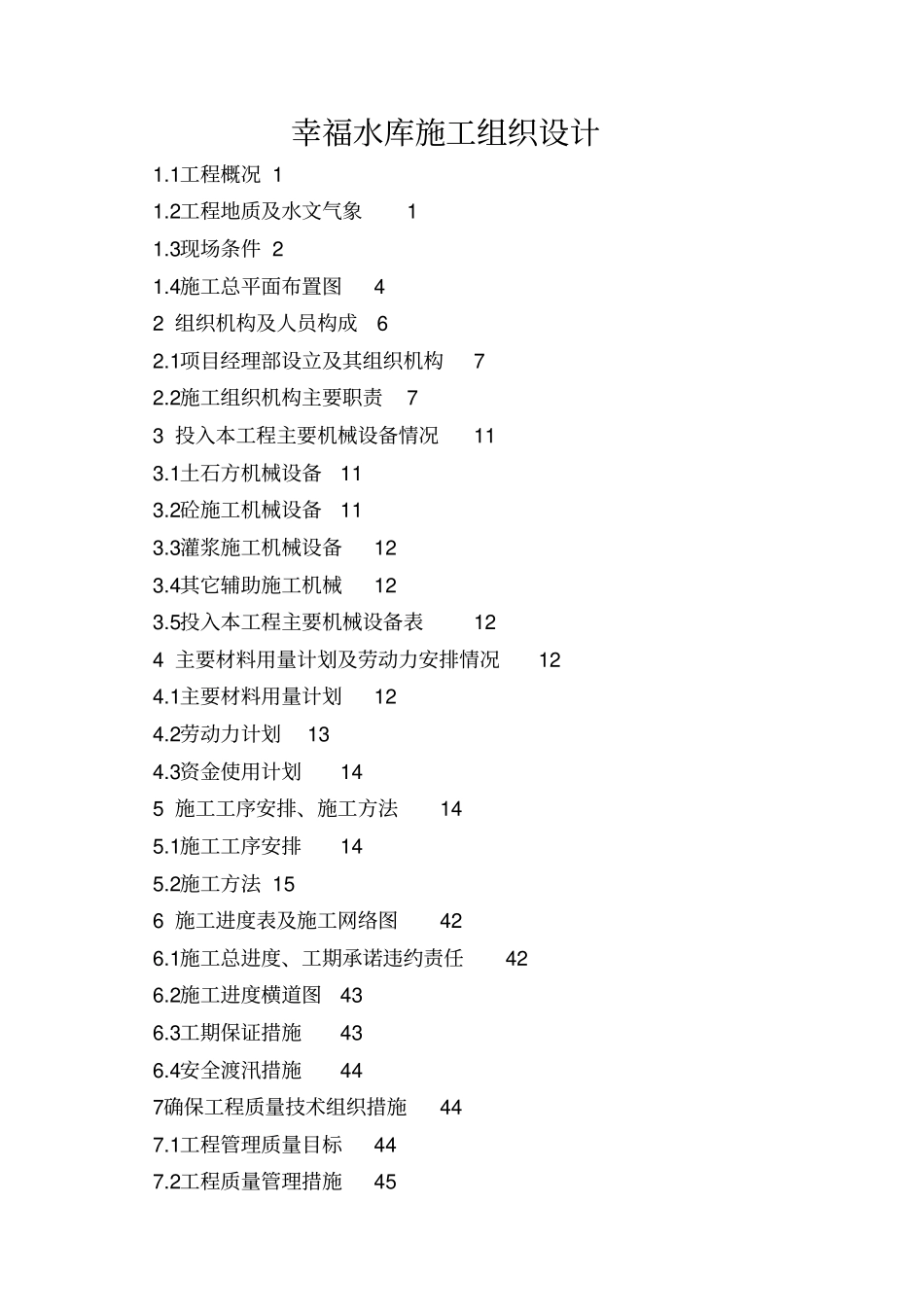

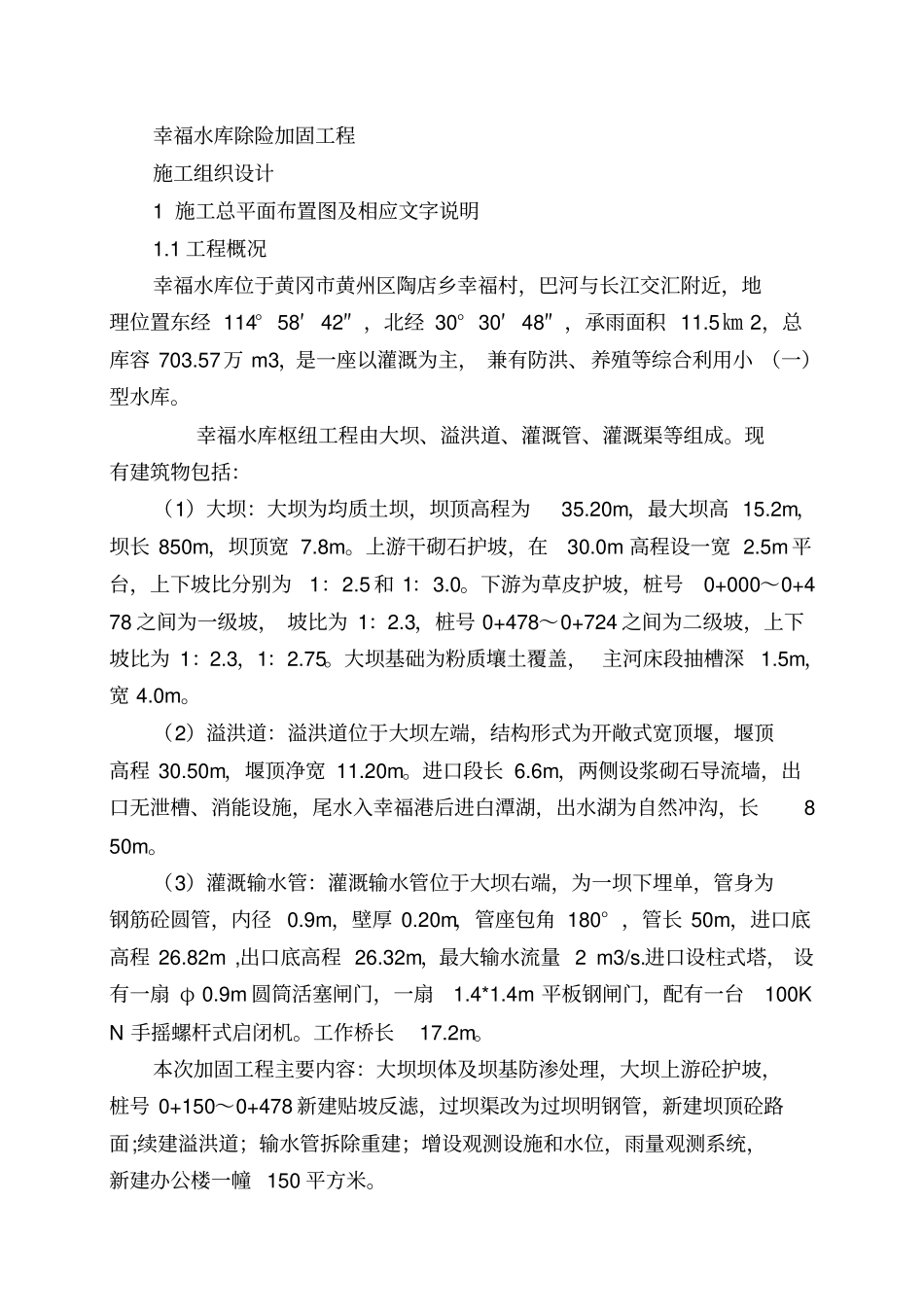

幸福水库施工组织设计1.1工程概况11.2工程地质及水文气象11.3现场条件21.4施工总平面布置图42组织机构及人员构成62.1项目经理部设立及其组织机构72.2施工组织机构主要职责73投入本工程主要机械设备情况113.1土石方机械设备113.2砼施工机械设备113.3灌浆施工机械设备123.4其它辅助施工机械123.5投入本工程主要机械设备表124主要材料用量计划及劳动力安排情况124.1主要材料用量计划124.2劳动力计划134.3资金使用计划145施工工序安排、施工方法145.1施工工序安排145.2施工方法156施工进度表及施工网络图426.1施工总进度、工期承诺违约责任426.2施工进度横道图436.3工期保证措施436.4安全渡汛措施447确保工程质量技术组织措施447.1工程管理质量目标447.2工程质量管理措施457.3施工质量管理体系477.4施工阶段性质量保证措施517.5各施工环节质量控制措施527.6质量承诺违约责任547.7冬雨季施工质量保证措施548确保安全生产及文明施工技术组织措施588.1施工现场安全措施588.2文明施工措施628.3环境保护措施639工程原材料、中间产品、金属结构等检测计划65幸福水库除险加固工程施工组织设计1施工总平面布置图及相应文字说明1.1工程概况幸福水库位于黄冈市黄州区陶店乡幸福村，巴河与长江交汇附近，地理位置东经114°58′42″，北经30°30′48″，承雨面积11.5㎞2，总库容703.57万m3，是一座以灌溉为主，兼有防洪、养殖等综合利用小（一）型水库。幸福水库枢纽工程由大坝、溢洪道、灌溉管、灌溉渠等组成。现有建筑物包括：（1）大坝：大坝为均质土坝，坝顶高程为35.20m，最大坝高15.2m，坝长850m，坝顶宽7.8m。上游干砌石护坡，在30.0m高程设一宽2.5m平台，上下坡比分别为1：2.5和1：3.0。下游为草皮护坡，桩号0+000～0+478之间为一级坡，坡比为1：2.3，桩号0+478～0+724之间为二级坡，上下坡比为1：2.3，1：2.75。大坝基础为粉质壤土覆盖，主河床段抽槽深1.5m，宽4.0m。（2）溢洪道：溢洪道位于大坝左端，结构形式为开敞式宽顶堰，堰顶高程30.50m，堰顶净宽11.20m。进口段长6.6m，两侧设浆砌石导流墙，出口无泄槽、消能设施，尾水入幸福港后进白潭湖，出水湖为自然冲沟，长850m。（3）灌溉输水管：灌溉输水管位于大坝右端，为一坝下埋单，管身为钢筋砼圆管，内径0.9m，壁厚0.20m，管座包角180°，管长50m，进口底高程26.82m,出口底高程26.32m，最大输水流量2m3/s.进口设柱式塔，设有一扇φ0.9m圆筒活塞闸门，一扇1.4*1.4m平板钢闸门，配有一台100KN手摇螺杆式启闭机。工作桥长17.2m。本次加固工程主要内容：大坝坝体及坝基防渗处理，大坝上游砼护坡，桩号0+150～0+478新建贴坡反滤，过坝渠改为过坝明钢管，新建坝顶砼路面;续建溢洪道；输水管拆除重建；增设观测设施和水位，雨量观测系统，新建办公楼一幢150平方米。1.2工程地质及水文气象幸福水库地貌位于巴河二级阶地上，局部出露有岗地上丘。坝址处位于巴河支流河谷地貌上。坝址段河流流向自北西向南东方向，河道宽约300m。坝址区左岸山丘高程35～39m；坝址处右岸高程约36m，山顶浑圆，均被黄土覆盖。水库管理处建在大坝右岸一平缓处，地面高程月35～36m。大坝背水侧为鱼池，地面高程约为22～27m，背水侧左侧高程高于右侧，主河床位于大坝右侧。1.地层岩性坝址区出露白垩——第三系（K-R）岩层，为一套紫红色、砖红色陆相沙砾岩，出露最大厚度约1341m。坝址处岩性主要为泥质粉砂岩，夹有沙砾岩，砾石成分主要为变质岩,该类岩风化层较厚，风化后强度较低。第四系有冲积层、残积层以及人工堆积层。（1）基岩粉砾岩：紫红色，粉粒结构，泥质胶结，薄层只中厚层状，主要矿物成分为长石和石英，局部夹有沙砾岩，砾石成分主要为变质岩，砾径1～5cm。（2）第四系①人工堆积层（Q4ml）岩性主要为低液限粘土，局部夹有粉质土砂，灰黄色～灰色～红色，为均质坝体填料主要成分，最大厚度揭露15.2m。②冲积层（Q4al）岩性为黄褐色-灰黄色-灰色低液限粘土、灰黄色-灰色粉土质砂，厚度一般小于10m。均质坝体建在河床冲积层低液限粘土上。③残积层（Qel）岩性为含砂低液限粘土，夹有粉土质砂，含有砾石，分布于基岩面上，灰黄色～红色，厚度一般小于1.5m...
