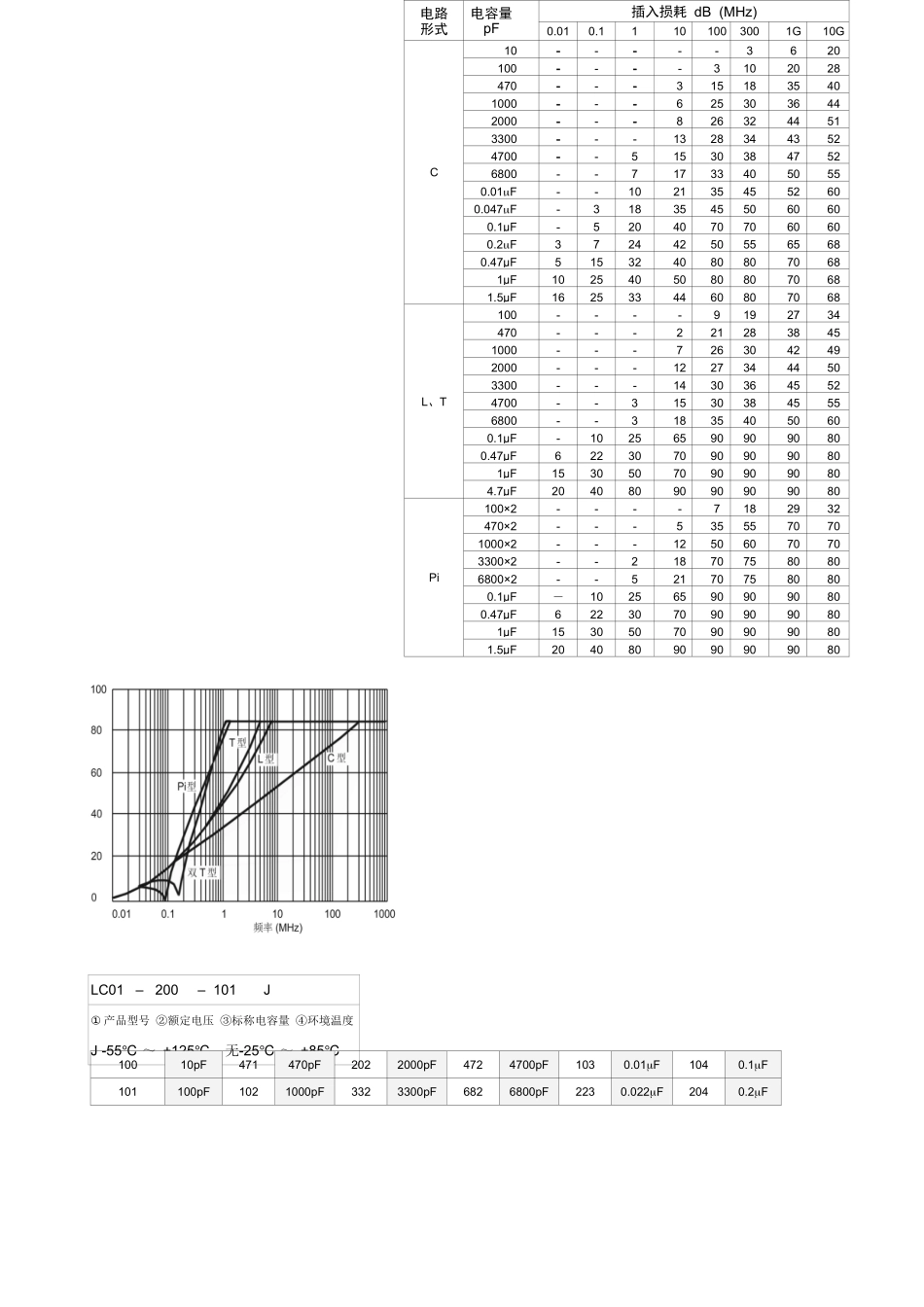

■馈通滤波器Feed-thrufilters馈通滤波器是信号、电源线滤波电路中常用的干扰滤波器件之一，其滤除高频干扰信号的效果非常好。馈通滤波器安装在金属面板上，面板既作滤波接地又起到隔离滤波器输入、输出端耦合的作用；安装形式有焊接和螺纹两种。馈通滤波器的内部电路形式有很多种，利用穿心电容和铁氧体磁珠按照不同的电路结构组合起来，可以构成单电容C、L(Γ型)、T、Pi型等滤波电路。这些电路提供了不同的滤波特性。滤波器的器件越多，通带与阻带之间的过渡带越短，插入损耗越大。馈通滤波器分类C型单电容结构，适用于信号线滤波和直流电源线滤波。Γ型(反Γ型)不同的安装方式(方向)可以分别用于源阻抗高、负载阻抗低，或源阻抗低、负载阻抗高的场合。Pi型适用于源阻抗和负载阻抗都高，并且对干扰抑制性能要求高（插入损耗）的场合。T型适用于源阻抗和负载阻抗都低，并且对干扰抑制性能要求高（插入损耗）的场合。电路形式电容量pF插入损耗dB(MHz)0.010.11101003001G10GC10-----3620100----3102028470---3151835401000---6253036442000---8263244513300---13283443524700--515303847526800--717334050550.01F--1021354552600.047F-31835455060600.1μF-52040707060600.2F372442505565680.47μF5153240808070681μF10254050808070681.5μF1625334460807068L、T100----9192734470---2212838451000---7263042492000---12273444503300---14303645524700--315303845556800--318354050600.1μF-102565909090800.47μF6223070909090801μF15305070909090804.7μF2040809090909080Pi100×2----7182932470×2---5355570701000×2---12506070703300×2--218707580806800×2--521707580800.1μF－102565909090800.47μF6223070909090801μF15305070909090801.5μF2040809090909080LC01–200–101J①产品型号②额定电压③标称电容量④环境温度J-55℃～+125℃，无-25℃～+85℃10010pF471470pF2022000pF4724700pF1030.01F1040.1F101100pF1021000pF3323300pF6826800pF2230.022F2040.2F产品介绍：LC01、LC02、LC02系列直流馈通滤波器主要应用于信号线、直流电源的高频干扰滤波，具有非常好的滤除高频干扰信号的效果。性能指标：1．绝缘电阻Ri≥1×1092．介质损耗：tgδ≤3.0~5.0%3．耐压：UT=3UR持续1分钟，应无击穿或飞弧现象；4．品种分类：型号引线外形图额定电压电流电容量（代码）电容组别安装方式HCW1–200–XXX0.8K-12007101、471、102、202B焊接HCW2–200–XXX0.8K-22007101、471、102、202、332E、F焊接、无壳LC01–200–XXX0.8K-32007101、471、102、202、332E、FM3×6mmLC01–200–XXX0.8K-42007472、682、103E、FM3×9mmLC02–200–XXX1.5K-520020102、202、332E、FM6LC03–200–XXX0.8K-61007100、101、471、102、152202、332、472、682、103B、E、FM4LC03B–100–1021.0K-710010102FM4LC05–100–1046.0K-81001001042FM14外形尺寸：K-1K-2K-3K-4K-5K-6K-7K-8■C型交流馈通滤波器CCircuitACFeed-thrufilters产品介绍：LC04系列高压交流馈通滤波器是高性能交流电源线滤波器中重要的干扰滤波器件，其滤除高频干扰信号的效果非常好。性能指标：5．绝缘电阻Ri≥1×10106．介质损耗：tgδ≤2.0%7．耐压：UT=10UR持续1分钟，应无击穿或飞弧现象；8．品种分类：型号引线外形图额定电压电流电容量（代码）电容组别安装方式LC04A–250–XXX2K-8250AC25332、472FM6LC04A–400–XXX2K-8400AC25332、472FM6LC04B–250–XXX3K-9250AC35332、472FM10LC04B–400–XXX3K-9400AC35332、472FM10外形尺寸：K-9K-10■Γ、Pi、T型直流馈通滤波器Γ、Pi、TCircuitDCFeed-thrufilters产品介绍：Γ、Pi、T型直流馈通滤波器主要应用于信号线的高频干扰信号的滤波，具有非常好的滤除高频干扰信号的效果。针对不同的电路阻抗，选择不同电路的馈通滤波器，可以得到理想的滤波效果。Γ型滤波电路结构，利用不同的安装方式(方向)可以分别用于源阻抗高、负载阻抗低，或源阻抗低、负载阻抗高的场合。Pi型滤波电路结构，适用于源阻抗和负载阻抗都高，并且对干扰抑制性能要求高（插入损耗）的场合。T型...
