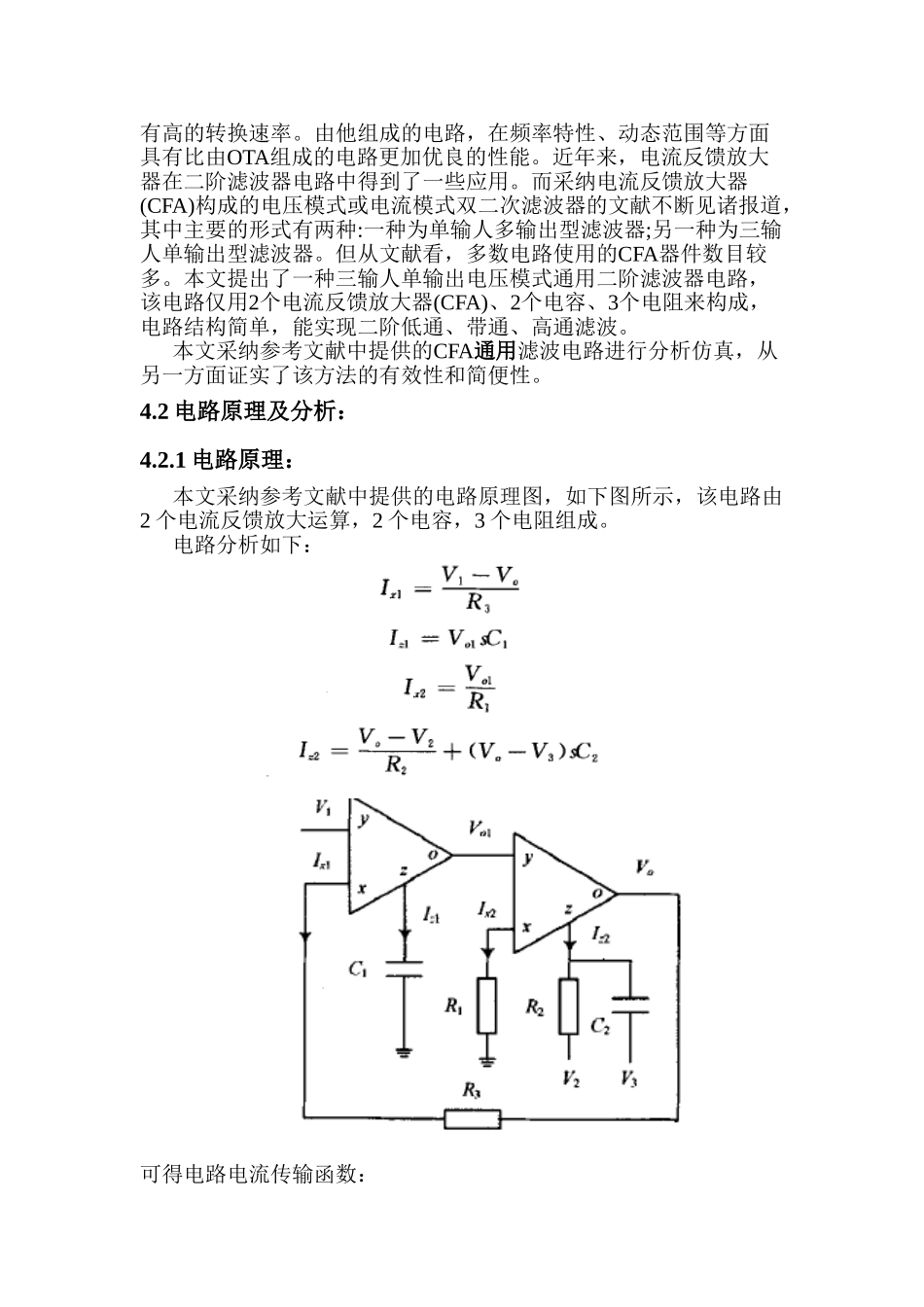

信号与系统课程设计报告设计题目：通用滤波器的设计与实现完 成 人： 班号： 姓名： 学号： 一、设计简介本文参考了一篇2025年9月发表在《通信与信息技术》上的一篇论文《一种新颖的电压模式通用二阶CFA滤波器设计》。该文提出了一种结构简单，思想新颖的通用二阶滤波器的设计方法。在本文中，笔者借鉴该方法，利用matlab理论仿真和multisim9.0电路仿真对设计方法进行了较全面的仿真与检验。本文首先介绍了该设计方法的原理，然后在该原理的基础上，对其原理进行matlab仿真，并得出低通，高通，带通三种滤波器的仿真结果。之后，笔者选用ADI公司的AD844高速电流反馈运算放大器对该方法进行电路仿真，也得出相应的仿真结果，用于论证该设计方法的有效性。二、设计要求要求设计出滤波器，并利用仿真工具完成对设计出滤波器进行的仿真。设计出通用的二阶有源滤波器使其能够完成二阶有源高通、有源低通滤波器、有源带通滤波器。并且使用相关的电路设计软件与仿真软件画出电路图及仿真结果。三、设计线路对于形形色色的电路要求，滤波电路的应用以其能够突出用户关怀的频谱特性而得到了广泛的普及。但是滤波电路的低通，高通，带通电路因为其不同的电路要求有着不同的电路设计，这就给那些要得到不同频域的用户带来了麻烦。常常变换电路费时费劲。基于此，笔者翻看近年文献，希望从中能够得到启发，设计出一种通用的二阶滤波器，满足不同人的需求。《一种新颖的电压模式通用二阶 CFA 滤波器设计》以其独到的设计理念和设计方法满足了这个条件。但原文中对该问题阐述不明，且缺乏仿真过程和角度。故本文基于该文献，提出设计方法，并通过 matlab 理论仿真和multisim 电路仿真双方向来论证该问题。因为理论与实践之间是有误差的，只有从双方面来论证，才能具有说服力。四、设计内容这种设计方法的核心是使用了电流反馈运算放大器(CurrentFeedbackAmplifier，CFA)，下面对CFA进行个简要介绍。4.1. CFA电路结构与原理：世纪之交，随着通信和多媒体技术的迅猛进展，对高速集成电路的要求不断提高。用电流模技术制造的电流反馈运算放大器(CFA)应运而生，以其独特的性能，赢得了电子工程师们的极大关注。CFA与传统的电压反馈运算放大器(VFA)相比具有许多优点，最主要的特点是 CFA 的输入级抛弃了差动电路，而采纳互补 跟随电路，提高了输入级转换速率；CFA 的闭环带宽与增益无关，不存在增益带宽积的限制。除了结构设计考虑之外，制造工艺的改...
